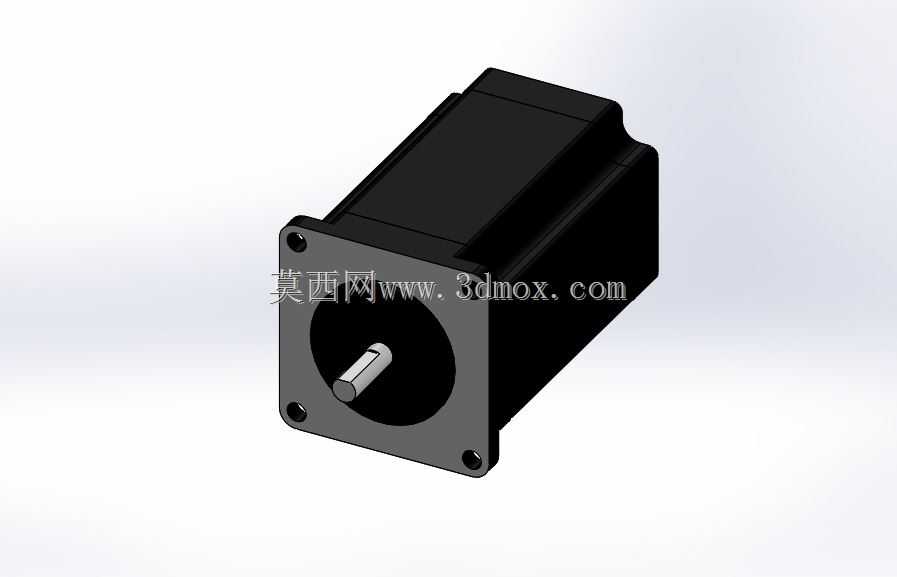

NEMA23标准安装接口步进电机结构

　　做非标数控设备改造的那几年，我经手过不下二十款适配NEMA安装标准的步进电机选型，其中NEMA23规格的机型是桌面级CNC、小型等离子切割台、轻型激光雕刻设备里用得最普遍的动力单元，这次建模的这款24机身长度的机型，刚好覆盖了中小负载传动场景的扭矩需求。先从安装边界说起，NEMA23的安装法兰是行业通用的57mm见方基准，四个安装孔的中心距严格遵循47.1mm的标准值，孔位公差控制在±0.05mm以内，不管是替换现有设备上的旧电机，还是给新设计的传动模组做预装，都不用额外做转接板调整孔位，能直接适配市面上绝大多数标准57电机安装座、同步轮传动座、滚珠丝杠直连座。轴伸端的尺寸做了双规格兼容设计，既可以配6.35mm的英制轴套，也能适配1/4英寸的标准传动件，不用额外做轴径转换套，这点对做出口设备的结构工程师来说很省心，不用针对不同地区的标准件单独改轴伸模型。

　　从实际应用场景来看，这款电机的保持扭矩刚好卡在2.45N·m这个区间，既不会像短机身NEMA23机型那样扭矩不足，带不动小幅面雕刻机的Z轴升降、轻型送料机构的间歇传动，也不会像长机身高扭矩机型那样转动惯量过大，在频繁正反转的点位控制场景里出现过冲、丢步的问题。我之前给客户做小型PCB雕刻机的X轴传动选型时，一开始选了3N·m的长机身57电机，结果因为负载惯量和电机惯量匹配差，高速走刀的时候频繁出现振纹，换成这个长度的机型之后，惯量匹配刚好落在1:3的合理区间，走刀精度直接提了一个等级。绕组参数的设计也偏向低压驱动场景，3.6V的额定电压、3.0A的额定电流，能直接搭配市面上常见的DM542型步进驱动器，不用额外选配高压驱动模块，设备的电控柜布线也能省掉高压隔离的相关结构，对桌面级设备的紧凑化设计很友好。

　　建模的时候我特意把电机本体的出线端、后端盖的编码器安装位（如果是闭环款改型的话）都做了预留结构，机身外壳的散热筋做了0.8mm的凸起，实际生产中这个结构能把电机持续运行的温升降低8-10℃，避免长时间运行时因为绕组过热出现扭矩衰减。前端盖的轴承室做了台阶式定位，轴承压装之后不会出现轴向窜动，轴伸端的密封槽也留了0型圈的安装位置，在有少量切削液、粉尘的加工场景里，能阻挡杂物进入轴承室，延长电机的维护周期。之前有客户做小型数控车床的排刀架进给用这款电机，因为车间里有金属切削粉尘，没做密封的电机用了三个月就出现轴承卡滞，建模时把密封结构加上之后，同工况下的使用寿命能延长到两年以上。

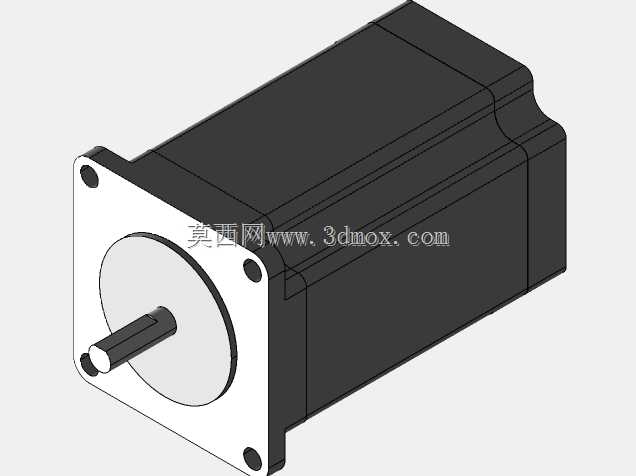

　　做三维建模的时候，安装法兰的基准面我特意设成了装配时的贴合面，所有孔位、轴伸的同轴度公差都按实际加工的IT7级精度做了参考基准，导入装配体的时候不用重新调整配合基准，直接选法兰面和安装座贴合、轴伸和传动件同轴就能完成装配，能省不少结构设计时的装配调整时间。机身的出线方向做了可调整的配置参考，不管是从电机尾部出线还是从侧面出线，都能在模型里快速调整位置，适配不同电控柜的布线方向，避免出现线缆和设备其他运动部件干涉的问题。另外绕组部分的模型虽然做了简化，但把电阻、电感参数对应的绕组空间预留做了标注，要是后续需要改型做不同扭矩的衍生型号，只要调整绕组的线径和匝数，不用重新改机身外壳的模型，能大幅缩短衍生产品的设计周期。

　　很多刚入行的结构工程师选步进电机的时候，只看标称扭矩参数，忽略安装边界和转动惯量匹配，最后装到设备上要么装不上，要么运行精度达不到要求，这款模型把所有安装相关的尺寸都做了1:1还原，包括电机尾部的凸起长度、安装螺丝的沉孔深度，选型的时候直接把模型拖到装配体里就能做干涉检查，不用反复核对二维图纸的尺寸，能减少很多选型阶段的低级错误。比如之前有个同事做小型点胶机的Z轴设计，选电机的时候只看了法兰尺寸，没注意电机尾部的编码器凸起长度，结果装的时候尾部顶到了设备的上安装板，最后不得不重新加工安装座，耽误了一周的交期，要是当时用这个精度的三维模型做预装配，完全能避免这个问题。
