NEMA23规格57步进电机三维结构设计

　　在数控雕刻、小型CNC加工台、等离子切割设备这类对开环控制精度有稳定要求的设备里，NEMA23安装规格的步进电机一直是中小扭矩工位的核心执行部件，这次完成的三维结构模型，完全围绕实际装机的安装边界、配合公差做了全细节还原，没有做简化处理，能直接导入装配体做干涉检查、安装位校核。

　　从实际应用场景来看，这类电机常被用在桌面级数控设备的XYZ轴进给驱动、3D打印设备的挤出与运动轴驱动、小型自动化分拣线的短距离往复传动工位，还有部分电子防腐处理设备的工件位移执行端，核心需求是在开环控制下保持稳定的步距精度，不需要额外加装编码器就能满足多数中低负载的点位控制要求，相比同尺寸的伺服电机成本更低，调试逻辑更简单，适合批量配套的标准化设备使用。

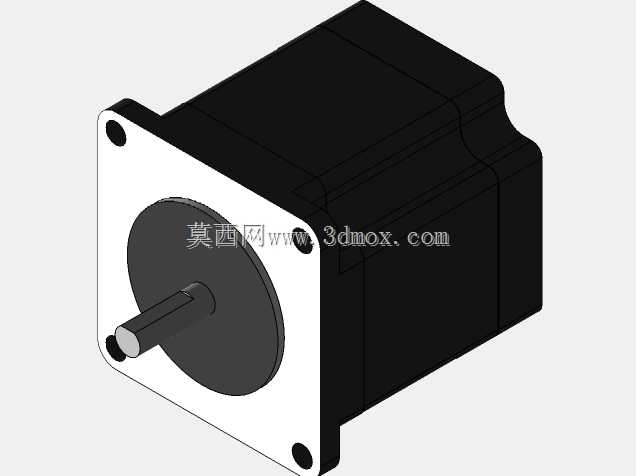

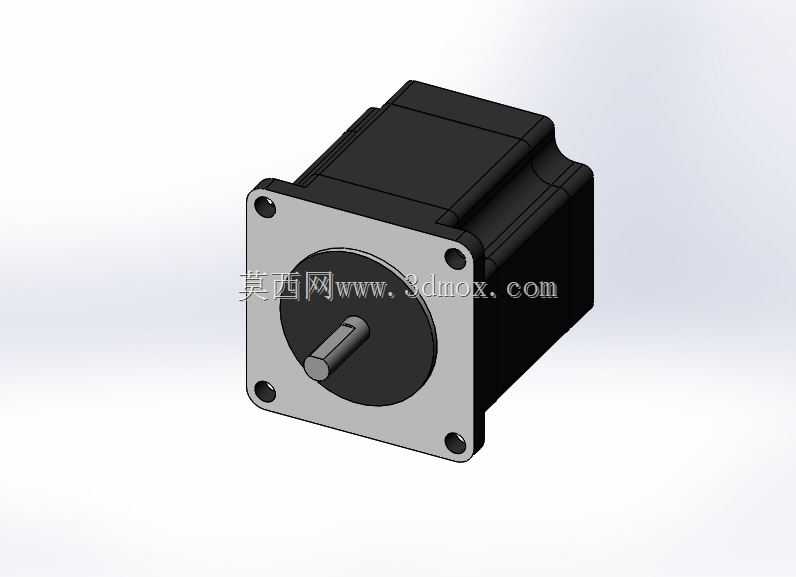

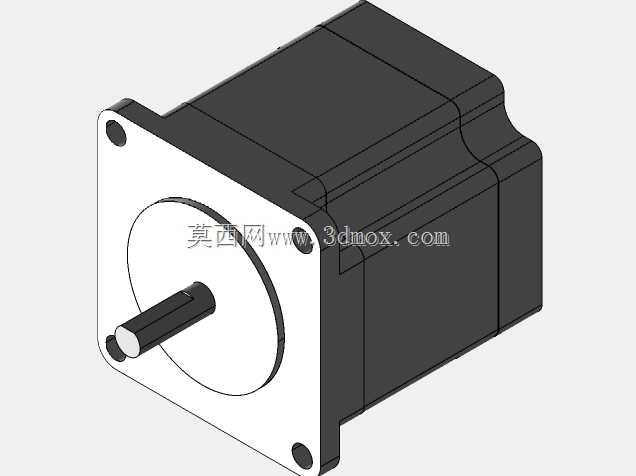

　　模型的设计思路完全逆向自量产装机的成熟产品结构，没有做理想化的简化：前端法兰的安装孔位严格遵循NEMA23标准的56.4mm孔距，四个安装沉孔的深度、孔径完全匹配M5内六角螺丝的装配要求，法兰止口的直径公差按照h7级配合做了预留，和设备安装板的定位止口能实现无间隙配合，避免电机运行时的径向窜动。输出轴的直径做了6.35mm也就是1/4英寸的标准尺寸还原，轴端的扁位结构完全按照通用联轴器的配合尺寸设计，不管是用刚性联轴器、梅花联轴器还是同步轮传动，都能直接匹配市面上的标准传动件，不需要额外做轴径适配。

　　电机本体的外形尺寸做了全细节还原，机身的方形外壳散热筋结构、后端盖的出线位位置、接线座的固定孔位都和实物一致，做设备整体布局的时候，可以直接用这个模型校核电机和周边结构件的安全距离，比如和设备护罩的间隙、和走线槽的位置关系、和同步带张紧结构的干涉情况，不用再反复核对二维图纸的尺寸。机身长度对应的扭矩档位覆盖1.2N.m以上的保持扭矩需求，能满足多数小型设备的轴驱动负载要求，绕组部分的结构虽然做了外观还原，但核心的安装配合面、连接尺寸都做了公差预留，导入装配环境后不需要再做二次修正。

　　从实际选型的角度看，这个模型可以直接用来做设备的前期方案布局：在做三维总装设计的时候，先把电机模型调入装配体，确定安装法兰的固定位置、输出轴的中心高，再依次匹配联轴器、丝杠或者同步轮的安装位置，能提前发现安装位的干涉问题，比如电机尾部和设备背板的间隙是否够走线、电机侧面和相邻轴的电机是否有位置冲突，比对着二维图纸量尺寸效率高很多，也能避免后期加工安装板的时候出现孔位偏差。

　　另外模型的细节部分也考虑了实际装配的需求：前端盖的轴承位台阶、输出轴的卡簧槽位置、机身外壳的拼接止口都做了还原，如果需要做电机的拆解动画、或者做自定义的电机改装结构设计，比如加装外置刹车、额外的散热风扇，都可以在这个模型的基础上直接修改，不用从零开始绘制基础外形。出线口的位置按照标准侧出线设计，做走线规划的时候可以直接在模型上布置线缆的走向，确定线缆的弯曲半径，避免实际装机的时候线缆被电机或者周边结构件磨损。

　　对于做非标自动化设备的结构工程师来说，这类标准安装规格的电机模型不需要自己花时间测绘，直接调用就能完成布局，而且所有安装尺寸都和量产实物一致，不会出现模型和实物尺寸不符导致的安装问题。不管是做小型数控铣床的主轴进给、还是做自动化点胶设备的位移驱动，这个模型的结构细节都能满足方案设计、装配校核、工程出图的全流程需求，不需要再对安装配合面做二次调整。
