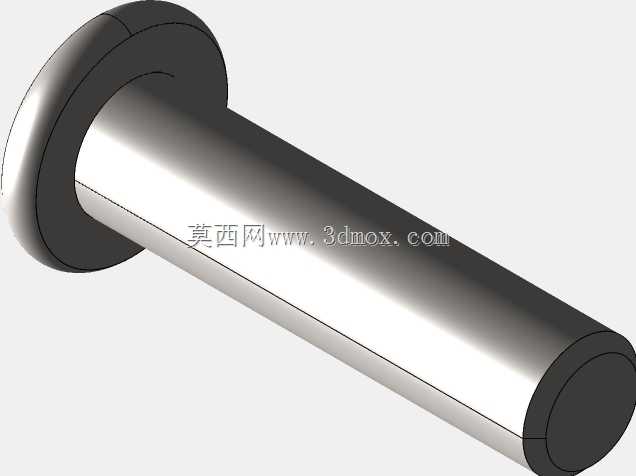

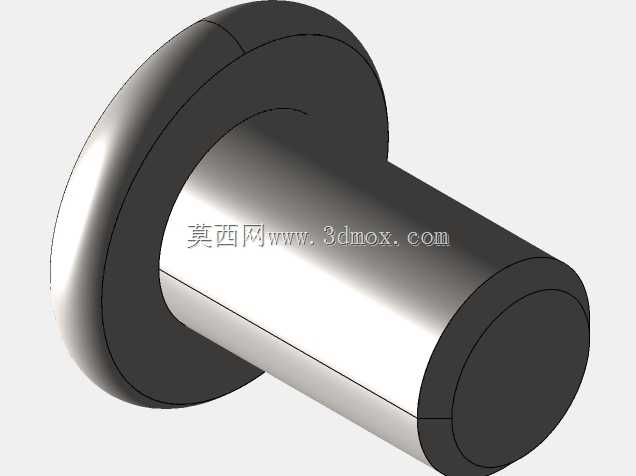

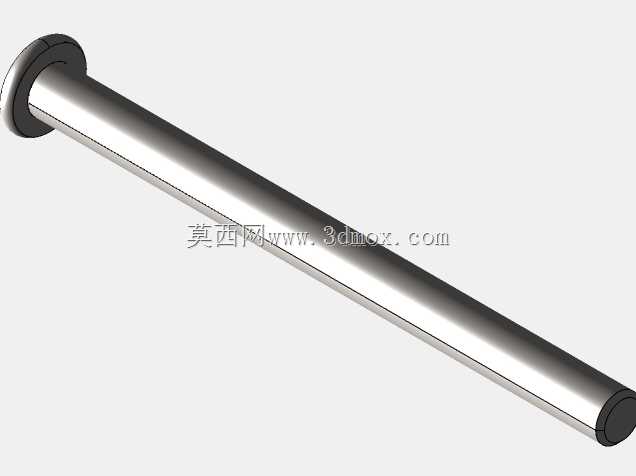

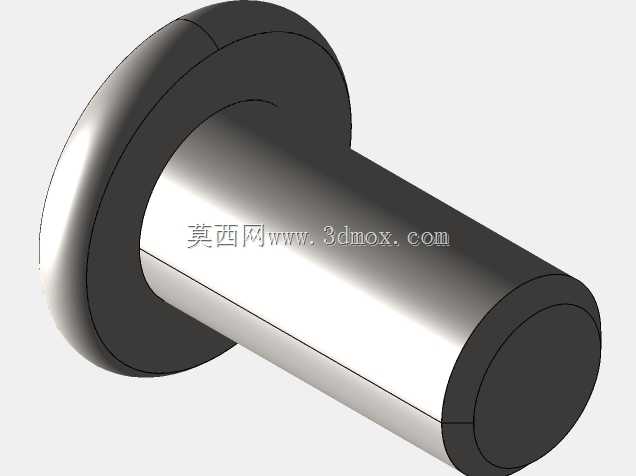

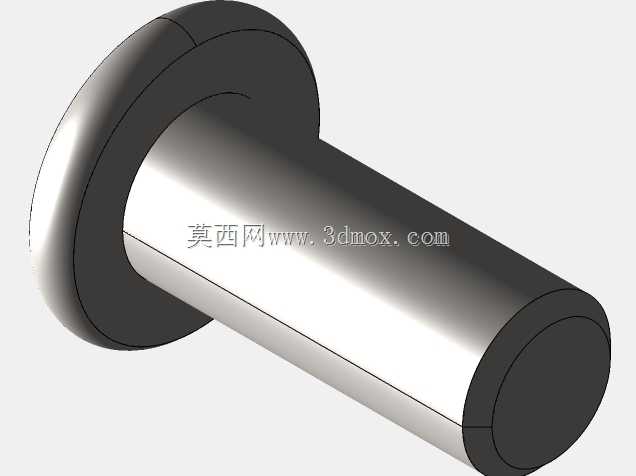

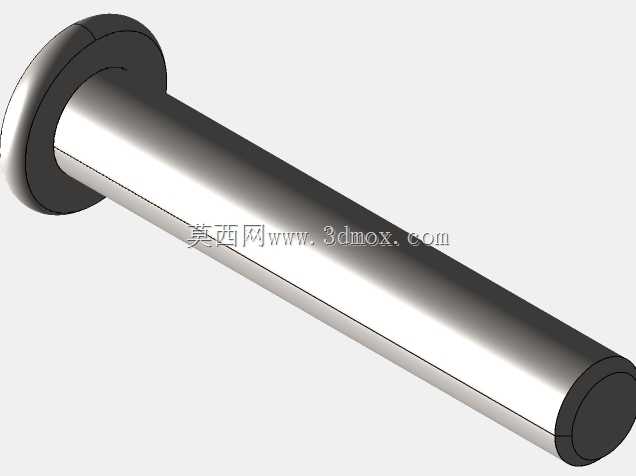

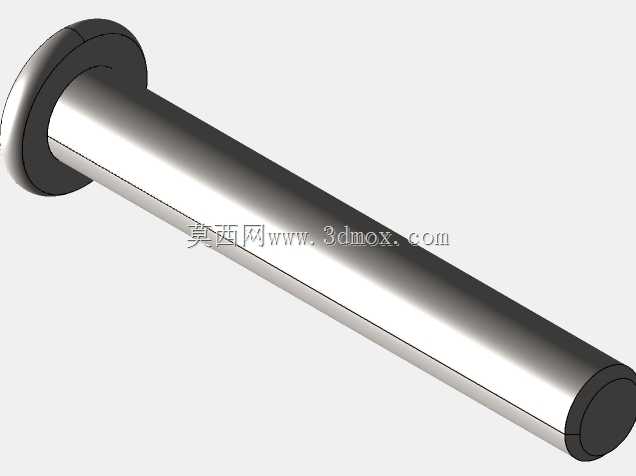

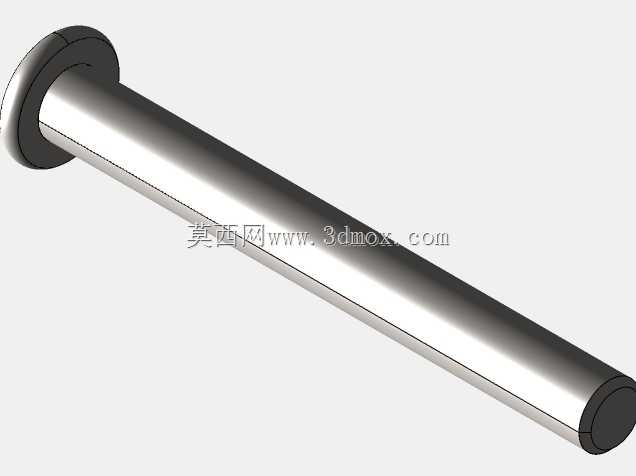

M5规格内六角盘头连接紧固件

　　这款M5规格的盘头内六角紧固件，在轻工装备、小型自动化模组、民用机电产品的装配环节应用十分广泛，日常做结构设计时，但凡涉及到薄板叠装、型材端面锁附、非金属件与金属基座的连接场景，都能见到这类紧固件的身影。不同于沉头螺钉需要预先加工适配的沉孔来保证装配后表面齐平，这款盘头结构的螺钉不需要对安装面做锪孔处理，对于厚度较薄、无法加工沉孔的钣金件、注塑件来说，能大幅降低前期机加工的工序复杂度，也避免了沉孔加工偏斜导致的螺钉头偏斜、锁附应力集中的问题。

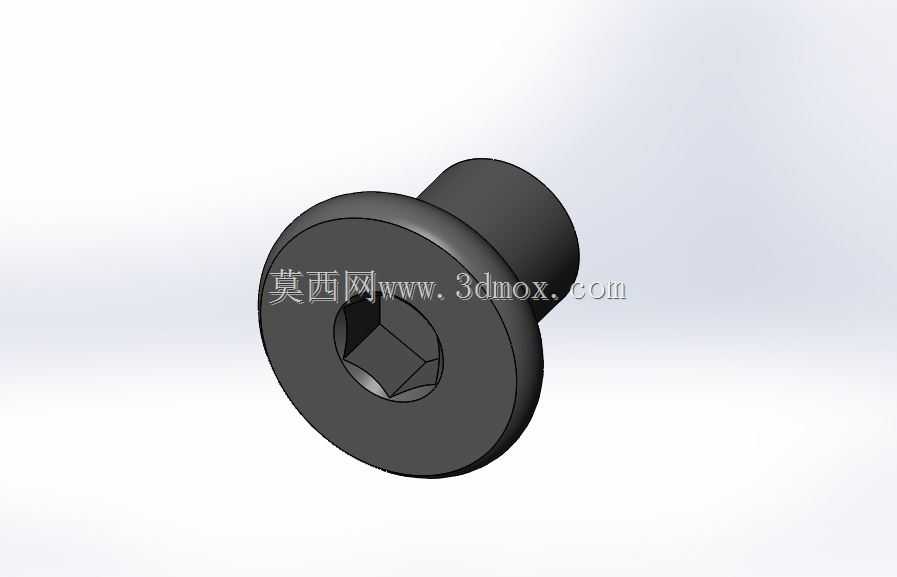

　　从结构设计逻辑来看，这款螺钉的驱动形式采用内六角槽，相比十字槽、一字槽的驱动结构，内六角槽能承受的锁紧扭矩更大，装配时不容易出现滑牙、槽口拧花的问题，不管是用电动起子批量锁附，还是后期维护时用内六角扳手拆装，都能保持足够的驱动接触面积，反复拆装的耐用性更优。盘头的头部直径比同规格的圆柱头螺钉更大，锁附时和被连接件的接触面积更大，能有效分散锁紧时的压应力，避免在质地偏软的铝合金型材、ABS注塑件、薄铜板表面压出凹痕，也能在一定程度上起到防松的作用，降低长期受振动后螺钉松动脱出的风险。

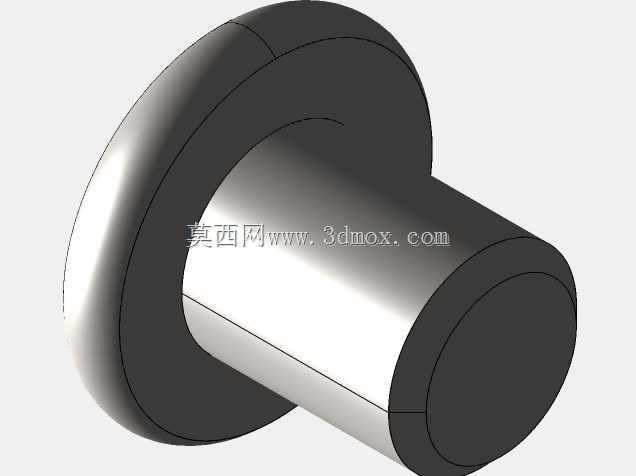

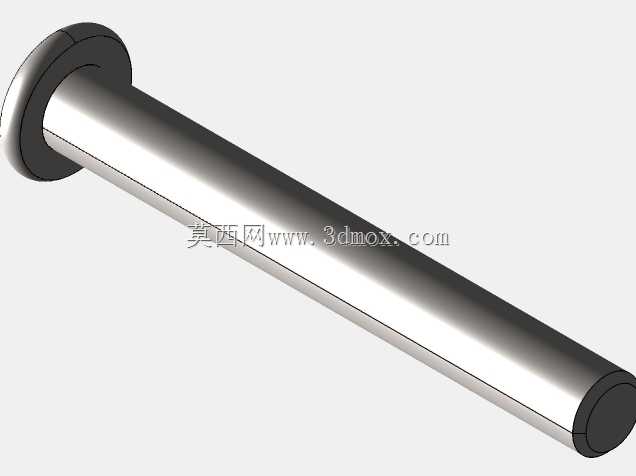

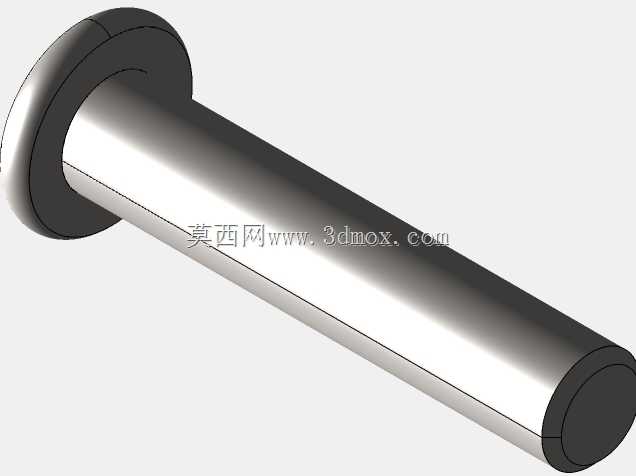

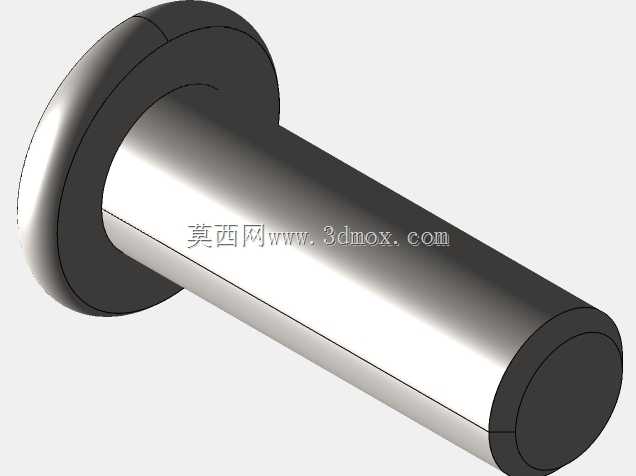

　　做三维建模时，这类紧固件的建模重点集中在几个关键尺寸的边界把控上：首先是头部的厚度与直径比例，要保证头部有足够的强度承受锁紧扭矩，不会在锁附时出现头部断裂的问题，同时头部边缘做了小尺寸的倒角处理，既可以去除加工时的锐边毛刺，避免装配时划伤操作人员，也能在对准安装孔时起到导向作用，提升装配效率。螺杆部分的公称直径严格遵循M5螺纹的标准公差范围，建模时要预留足够的螺纹啮合长度，根据不同被连接件的厚度，可适配不同长度规格的同系列产品，保证螺纹旋合圈数满足锁紧强度要求，不会出现螺纹滑牙、锁附力不足的问题。内六角槽的深度和对边尺寸也严格匹配标准内六角扳手的尺寸，保证扳手能完全插入槽内，避免因为槽深不足导致扳手打滑，损坏槽口结构。

　　在实际设备装配场景中，这类紧固件常被用在小型输送线的护板安装、电控箱的门板合页锁附、小型伺服电机的端盖固定、3D打印机的型材框架连接等位置，因为不需要加工沉孔，对于一些外观要求不高、追求装配效率的场景来说，能大幅缩短装配周期。设计选型时需要注意安装边界的预留：螺钉头部的外径比螺杆大出不少，要保证安装位置周围有足够的空间容纳螺钉头部，不会和周边的结构件、运动部件产生干涉；同时内六角槽的驱动方向要预留足够的扳手操作空间，避免出现螺钉锁到位后扳手无法取出、或者无法施加足够锁紧扭矩的问题。另外，盘头结构的螺钉在锁附时，头部会突出被连接件表面，在做外观面设计或者运动部件的行程设计时，要提前核算头部突出的高度，避免突出的螺钉头刮擦产品外观、或者干涉运动部件的运行轨迹。

　　从受力特性来看，这类紧固件主要承受轴向的锁紧拉力，在承受横向剪切力的场景下，需要配合定位销或者轴套来承受剪切载荷，避免螺杆受剪出现变形、断裂的问题。建模时螺纹部分可以采用简化的装饰螺纹线来降低模型的文件体量，方便在大型装配体中调用，而在做有限元受力分析时，则需要还原真实的螺纹牙型结构，保证应力计算的准确性，核算不同锁紧扭矩下的螺纹应力、头部压应力是否在材料的许用应力范围内，避免出现锁附断裂、长期应力松弛导致的连接失效问题。
