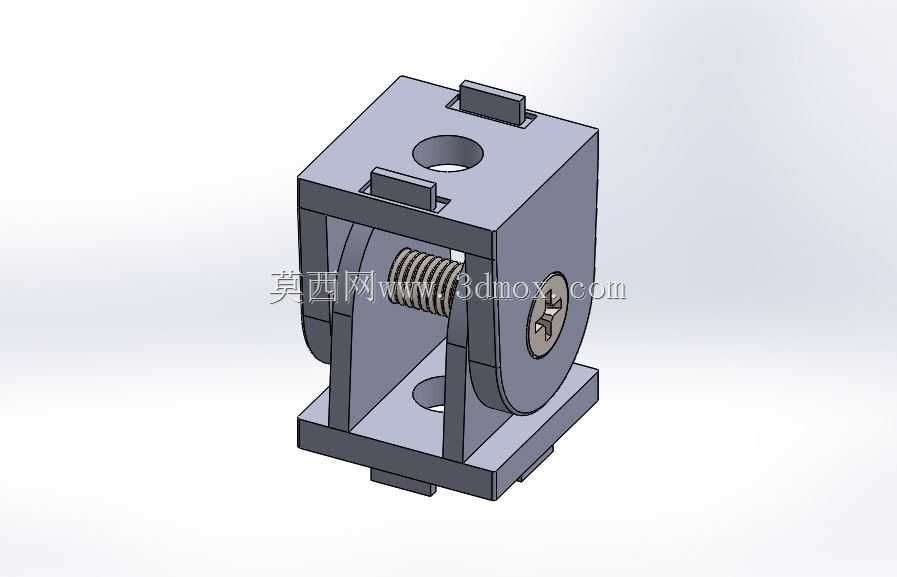

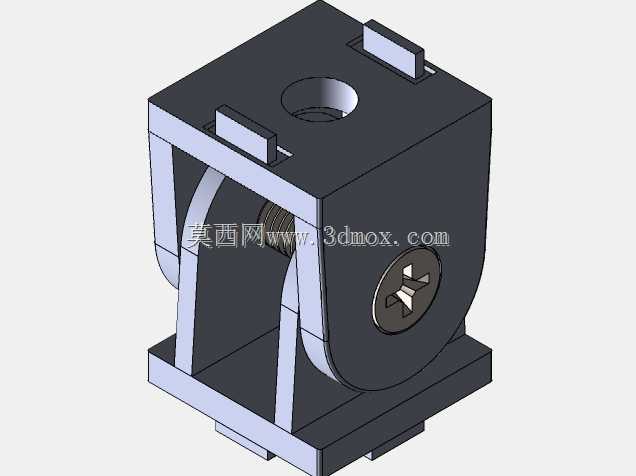

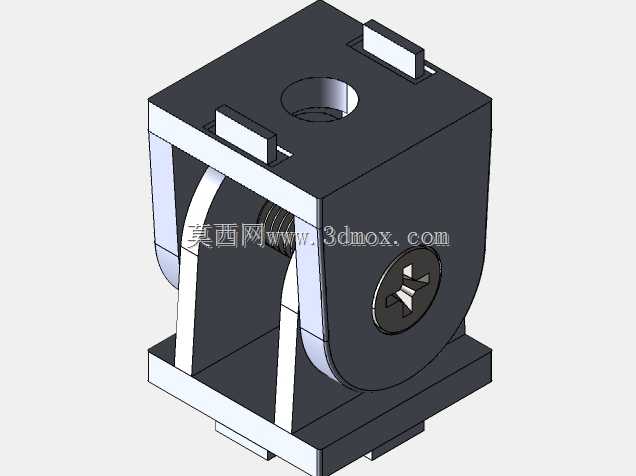

20X20规格铝型材铰接连接件结构

　　在工业铝型材框架搭建的各类场景里，这类20规格的铰接连接件是实现框架活动转角、可调角度支撑的核心配件，常见于轻型设备防护门的开合铰接位、物料周转架的活动翻板连接、小型工作台的角度可调支撑臂、自动化线旁的活动挡料架铰接点，也会用在实验室铝型材置物架的活动层板支撑、展示架的可转动展板连接场景里，替代传统的焊接铰接结构，不需要对铝型材做焊接、打孔等二次破坏加工，适配欧标2020系列铝型材的槽宽标准，安装时直接卡入型材槽内即可完成初步定位。

　　从功能特性来看，这款铰接件采用分体式夹装结构，上下两个夹座分别对应卡入两根待连接铝型材的端侧槽道，夹座上预留的凸台尺寸完全匹配2020铝型材的槽口内宽，卡入后不会出现径向晃动，中间的铰接副内置了复位弹簧与阻尼调节螺钉，既可以实现0-180度范围内的任意角度转动，也能通过端部的十字螺钉调整铰接阻尼，调整到合适角度后可以保持当前姿态，不会因为受载出现自行下坠或角度偏移，不需要额外加装角度撑杆，简化了框架的整体结构。夹座上预留的贯通孔用于安装紧定螺钉，卡入型材槽后拧紧紧定螺钉即可完成与型材的刚性固定，不需要在型材上额外加工安装孔，也不需要使用额外的转接螺母，安装效率比传统打孔铰接件提升60%以上。

　　设计思路上，这款铰接件完全围绕20系列铝型材的安装边界做适配，整体外形的安装边界控制在20mm见方的型材截面范围内，安装后不会突出型材外表面，不会影响型材外侧的板材安装、附件挂载，避免了传统大尺寸铰接件突出型材表面带来的干涉问题。铰接副的转轴中心与型材端面的中心对齐，转动时两根型材的端面不会出现干涉，最大开合角度下两根型材的侧边也不会发生剐蹭。弹簧的选型经过载荷校核，在承受单根1米长度2020铝型材带载（额定载荷5kg）的情况下，弹簧的复位力矩可以平衡型材自重，调整阻尼后可以在任意角度悬停，不会出现溜角问题。夹座的材质选用与铝型材适配的铝合金材质，表面做阳极氧化处理，和工业铝型材的表面处理层颜色一致，安装后整体外观协调，不会出现色差，同时铝合金材质的自重较轻，不会给轻型铝型材框架增加额外的负载，也不会出现生锈腐蚀的问题，适配车间、实验室、洁净室等多种使用环境。

　　从安装边界来看，这款铰接件适配的铝型材截面为20mm×20mm，槽口为欧标标准槽宽6mm，夹座的卡入凸台厚度为2mm，卡入型材槽内的深度为5mm，安装时只需要在型材端面的槽道内推入夹座，拧入M4紧定螺钉即可完成固定，不需要预留额外的安装操作空间，在狭窄的框架转角位置也能顺利安装。铰接件转动时的最大外轮廓半径为12mm，在两根型材呈90度直角状态下，铰接件的外边缘与型材外表面齐平，不会突出，适合对安装空间有严格要求的紧凑型铝型材框架使用。端部的阻尼调节螺钉采用十字槽设计，使用普通十字螺丝刀即可完成阻尼调整，不需要专用工具，现场安装调试的便利性很高。在实际设备搭建中，这类铰接件可以替代多个零散的铰接配件，减少设计时的配件选型数量，降低BOM的管理成本，同时统一的安装尺寸也方便三维设计时直接调用，不需要反复核对安装孔位、干涉边界，能大幅缩短铝型材类设备的设计周期。在防护门应用场景下，这款铰接件配合铝型材专用的密封条，可以实现防护门的顺畅开合，阻尼调整合适后，防护门可以在任意开启角度停留，不需要额外安装门吸或者撑杆，简化了防护门的结构；在活动翻板应用场景下，翻板放下时可以作为物料承载台，翻起时可以让出通道，铰接件的阻尼可以保证翻板在受载时不会自行下落，提升使用的安全性。
