20系列铝型材角撑L型连接固定支架

　　在工业铝型材框架搭建的各类场景中，角部连接的可靠性直接决定了整体框架的抗扭、抗形变能力，这款适配20系列铝型材的L型角撑支架，正是针对小规格铝型材框架的直角连接需求开发的结构件。日常做小型设备机架、检测工位操作台、轻型物料置物架、实验室小型仪器固定架这类采用2020铝型材搭建的结构时，很多新手会直接采用角槽连接件搭配螺栓的方式做直角固定，但这种连接方式在承受侧向推力或者长期受交变载荷的场景下，很容易出现型材对接处缝隙变大、框架整体晃量超标的问题，而外置式的角撑支架可以从型材外侧形成三角形支撑结构，把角部的剪切力转化为支架本体的压应力与拉应力，大幅提升角部连接的刚性。

　　从实际使用场景来看，这款角撑支架尤其适合铝型材框架的外露角位加固，比如小型自动化设备的外围护框架边角、桌面型工装夹具的支撑立板与底板连接位、3D打印机这类桌面级设备的框架角部加固，不需要在型材型腔内部预置螺母，安装时只需要在对应型材的槽位放入配套T型螺栓，对准支架上的安装孔位锁紧即可，相比内置角件的安装方式，不需要提前在型材端面做预装工序，现场组装调整时的容错率更高，哪怕是框架已经初步拼接完成，发现角部刚性不足，也可以直接在外部加装这款支架做补强，不需要拆解已组装的型材结构。

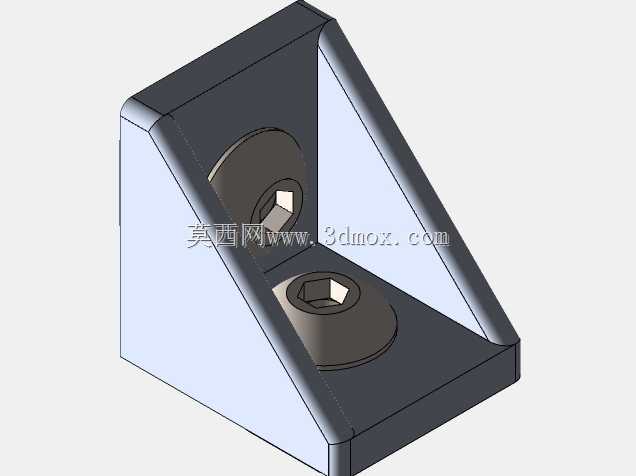

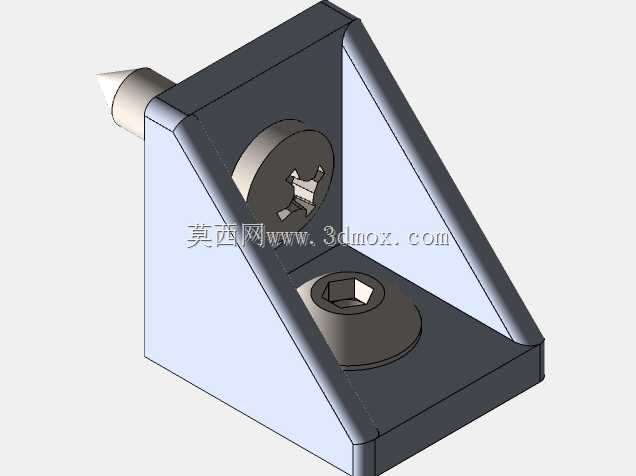

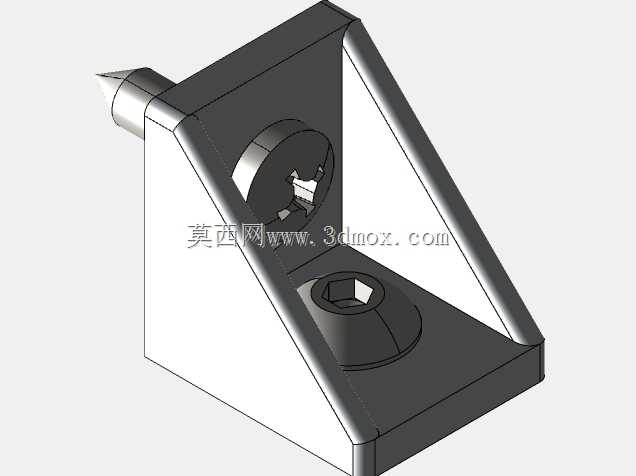

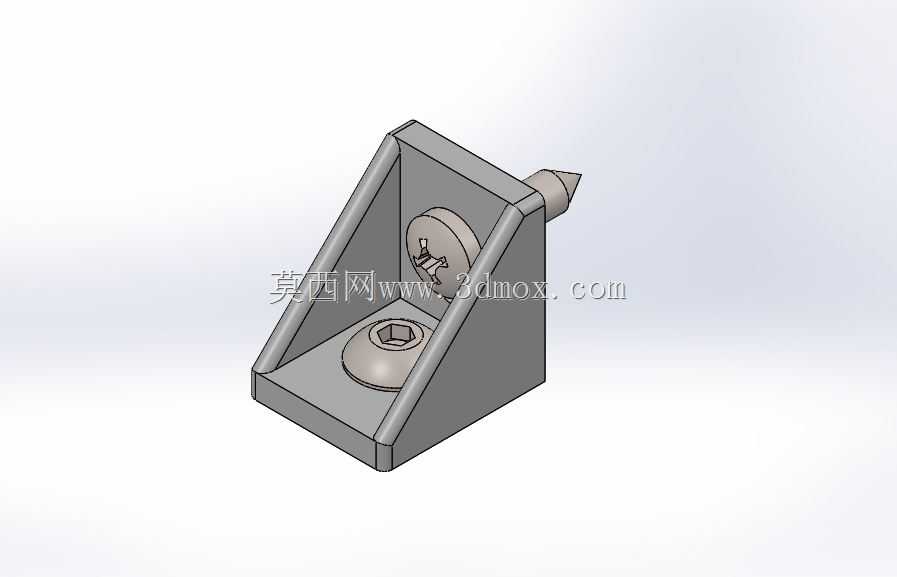

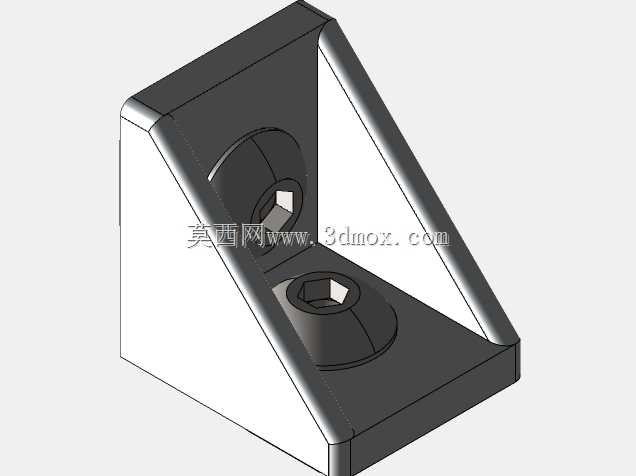

　　设计层面上，这款支架采用了一体化的L型折弯承托结构，两个互相垂直的安装面分别贴合铝型材的两个相邻外侧面，安装面的平面度控制在适配铝型材表面公差的范围内，避免安装后出现支架与型材表面贴合不严导致的锁紧应力集中问题。支架的转角位置做了三角形的加强筋结构，从转角根部一直延伸到两个安装面的中部，这个加强筋的厚度经过受力校核，既不会因为筋位过薄导致受冲击时出现筋位断裂，也不会因为筋位过厚造成材料浪费、支架整体重量过大。支架上的安装孔位做了沉头设计，锁紧螺栓后螺栓头可以完全沉入沉孔内，不会突出支架表面，避免后续安装外围护板或者其他附件时出现干涉问题。伸出的定位销结构可以在安装时先卡入铝型材的槽位内，起到预定位的作用，不需要操作人员全程手扶支架对准孔位，单人即可完成锁紧操作，大幅提升组装效率。

　　尺寸边界上，这款支架的整体安装适配范围是20x20x17mm，两个垂直安装面的长度刚好匹配20系列铝型材的端面宽度，不会因为支架尺寸过大超出型材边缘影响外观，也不会因为尺寸过小导致支撑覆盖范围不足、加固效果打折扣。安装时需要注意，支架的贴合面要完全贴紧铝型材的氧化表面，锁紧螺栓时要采用对角锁紧的顺序，先轻微带紧两个安装面的螺栓，调整支架位置确认定位销完全卡入型材槽位、支架没有歪斜后，再逐步加力锁紧，避免单侧锁紧导致支架出现翘起、长期受力后螺栓松动的问题。在一些需要频繁拆装调整的框架结构上，这款支架相比焊接式的角码有明显优势，不需要做表面打磨、喷涂等后处理工序，拆装后可以重复使用，不会像焊接结构那样拆解后就破坏型材本体。针对一些有洁净要求的车间场景，这款铝制支架不会出现生锈掉屑的问题，表面阳极氧化处理后耐摩擦、耐常规清洁剂腐蚀，适配电子组装车间、食品包装设备周边框架的使用要求。在做框架受力校核时，这款角撑可以承担单角位不低于800N的垂直静载荷，完全满足小型铝型材框架的日常承重需求，搭配20系列铝型材使用时，角部连接的形变率比仅用内置角件的连接方式降低60%以上，能有效避免框架长期使用后出现的角部歪斜、层板下沉等问题。
