20系列铝型材直角L型角撑连接支架

　　在工业铝型材框架搭建的各类场景中，角件类连接件是决定框架整体刚性、连接可靠性的核心基础零件，这款适配20系列铝型材的L型角撑支架，就是针对小截面铝型材的直角连接需求开发的专用连接件。日常在桌面级小型设备机架、实验室轻型测试工装、电子产线小型物料接驳架、3D打印机框架这类采用2020铝型材搭建的结构中，型材拼接处如果仅依靠端面攻丝锁螺栓的方式，长期受侧向载荷时很容易出现型材端面螺纹滑牙、拼接角度偏移的问题，尤其是框架上搭载有小型振动部件、滑动导轨模组的场景，无角撑的直角连接位置疲劳失效的概率会大幅提升，这款角撑的存在就是为了分担连接位置的剪切力与弯矩，让直角拼接位置的受力从单一的螺栓轴向受力，转变为角撑面与型材槽面贴合的面受力，大幅提升连接位置的负载能力。

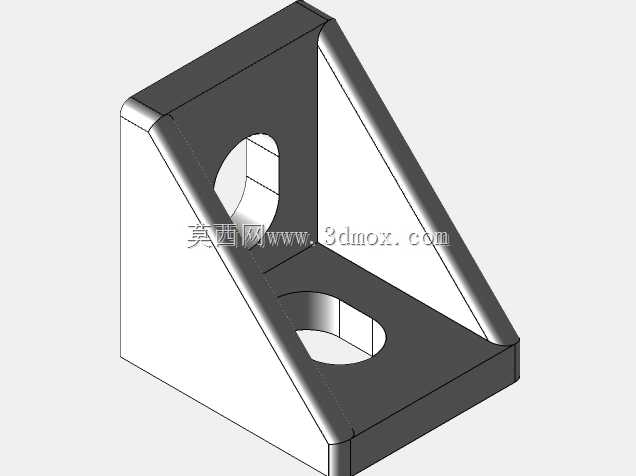

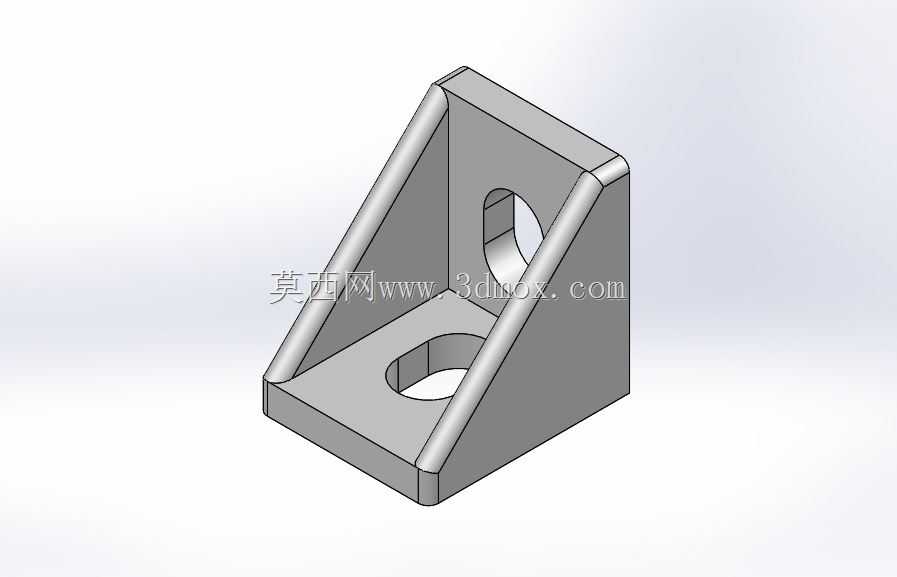

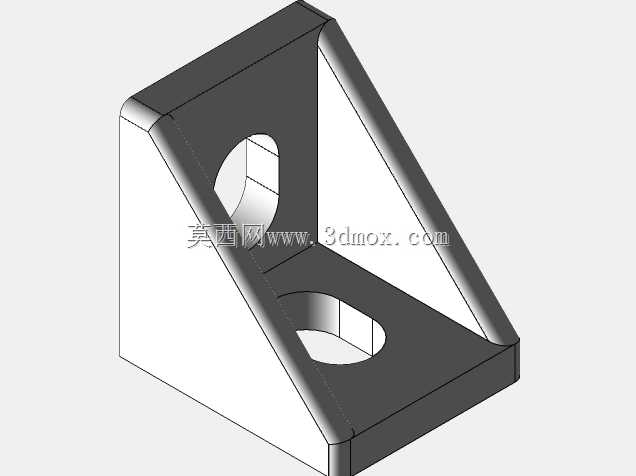

　　从结构设计来看，这款角撑采用一体化压铸铝合金成型，两个互相垂直的安装面分别对应铝型材的两个相邻槽面，两个安装面之间设置了三角形加强筋，筋条的厚度与安装面壁厚保持一致，避免应力集中在筋条与安装面的交接位置，筋条的边缘做了大圆角过渡，既可以消除压铸成型时的应力集中缺陷，也能避免安装时锐角划伤操作人员。两个安装面上分别开设了腰型安装孔，孔位的尺寸完全适配20系列铝型材的槽宽与槽中心距，腰型孔的设计预留了一定的安装调整余量，在型材下料长度存在微小公差、拼接位置存在小幅偏移时，不需要额外扩孔就可以顺利装入T型螺栓完成锁紧，降低现场装配的对位难度。角撑的所有外露棱边都做了倒钝处理，安装面的平面度控制在0.1mm以内，保证与铝型材表面贴合时不会出现间隙，避免锁紧后角撑出现翘曲导致的连接虚位。

　　这款角撑的外形边界尺寸为20mm×20mm×17mm，这个尺寸设计是完全匹配20系列铝型材的截面尺寸的，安装完成后角撑的两个外侧面与铝型材的两个外侧面完全齐平，不会突出型材表面，不会影响后续在型材外侧安装门板、封板、传感器安装座等外接配件，也不会出现角撑突出导致的框架整体尺寸超差问题。安装时不需要对铝型材做任何打孔、攻丝的二次加工，只需要将对应规格的T型螺母预先卡入铝型材的槽内，将角撑的安装孔对准螺母位置，穿入螺栓锁紧即可完成固定，单个角撑的安装耗时不超过30秒，大幅提升框架的装配效率。在实际选型使用时，需要根据框架的受力情况确定角撑的布置密度，常规的静态承载框架，每段型材的直角拼接位置布置1个角撑即可满足刚性需求，如果是搭载有滑动模组、存在往复冲击载荷的位置，可以在拼接位置的上下两侧各布置1个角撑，进一步提升连接位置的抗扭能力。不同于钢制角件需要做表面喷漆或镀锌处理，这款铝合金角撑本身的氧化层就具备不错的防锈能力，在常规的车间环境、实验室环境下长期使用不会出现锈蚀掉漆的问题，外观质感也与铝型材本身的喷砂氧化表面匹配，不会出现明显的色差。在三维建模调用这个零件时，只需要将角撑的两个垂直安装面与铝型材的相邻表面做重合配合，将腰型孔的中心与铝型材的槽中心做对齐约束，就可以完成装配定位，不需要额外做适配性的特征修改，能够直接用于铝型材框架的整体装配干涉检查、BOM清单导出，大幅缩短框架类设备的设计周期。
