100x100规格铝型材康托内拉直角连接角件

　　在工业铝型材框架搭建的各类场景中，直角部位的连接强度直接决定了整体框架的抗形变能力与长期运行稳定性，这款适配100x100mm截面铝型材的内拉式角件，正是针对大截面重载型材框架的直角连接需求开发的结构件。从实际应用场景来看，这类角件广泛出现在大型设备机架、物流输送线支撑框架、工业工作台承重边架、自动化设备外围防护栏的直角拼接位置，尤其是在框架需要承受侧向倾覆力矩、垂直方向持续静载荷的工况下，相比外置式角码，内拉式的安装结构不会在型材外表面突出多余结构，能避免框架外围与其他设备、操作人员发生剐蹭，同时保证连接部位的受力点更贴近型材的型腔中心，减少连接螺栓受到的剪切力峰值。

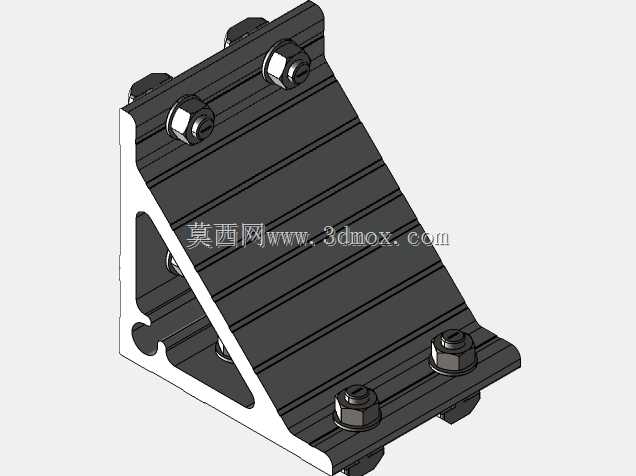

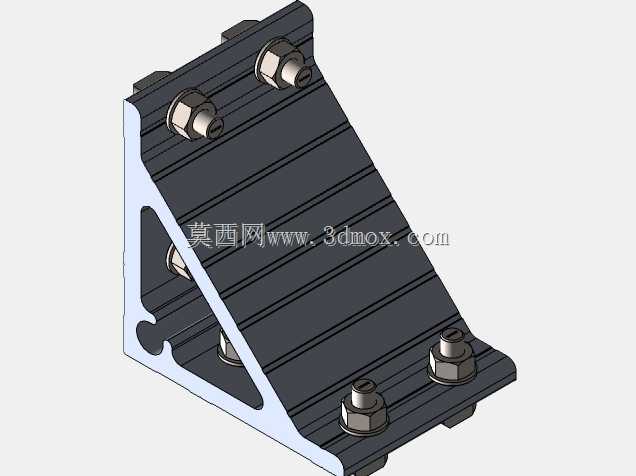

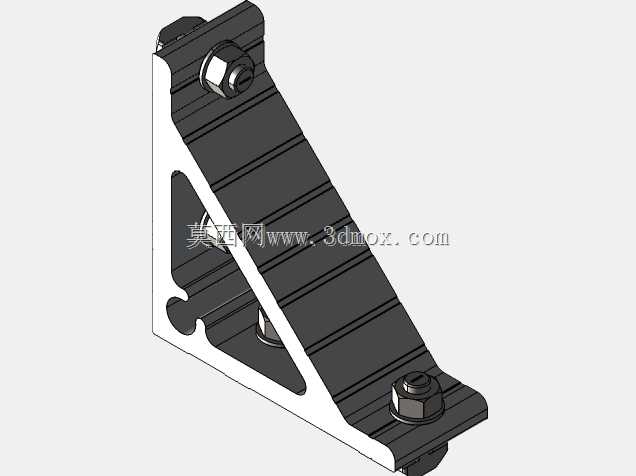

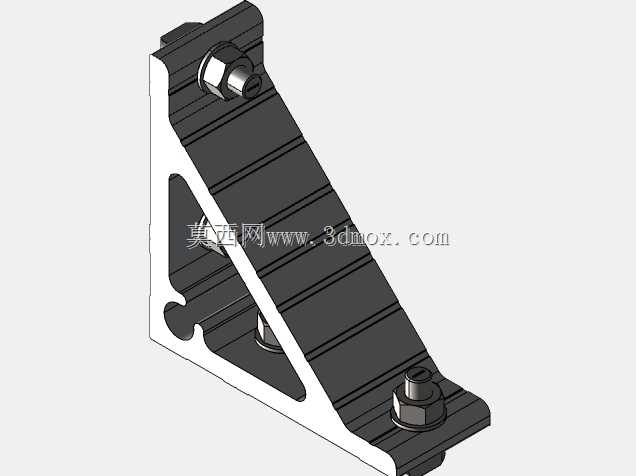

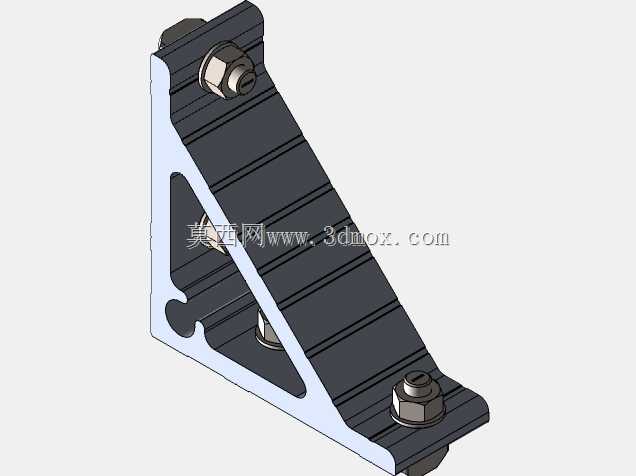

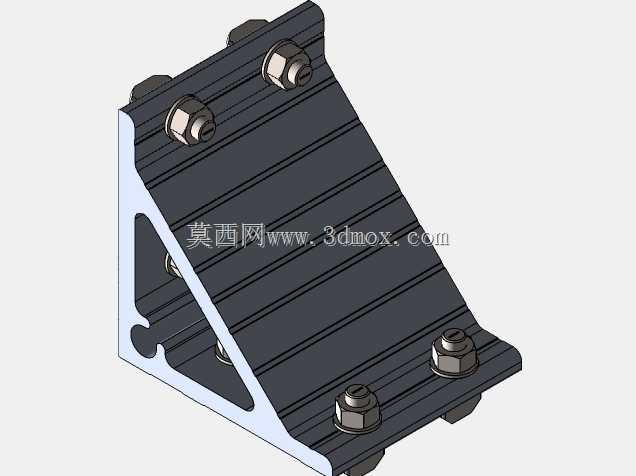

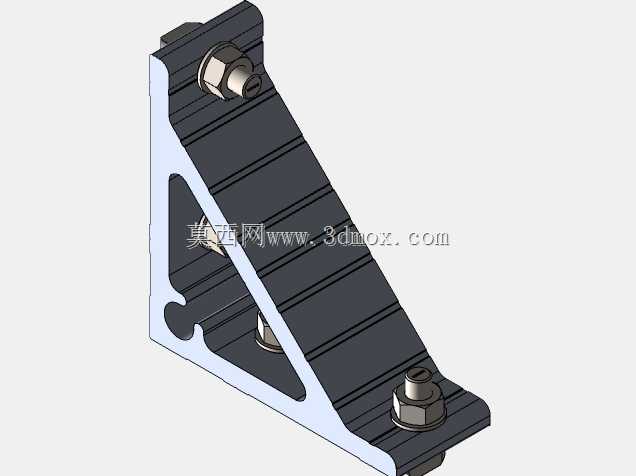

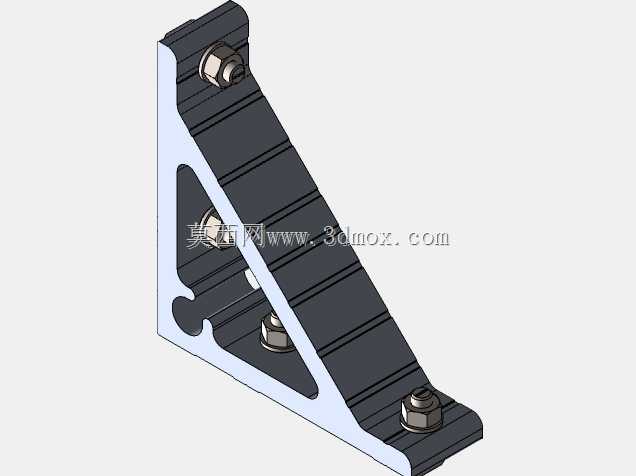

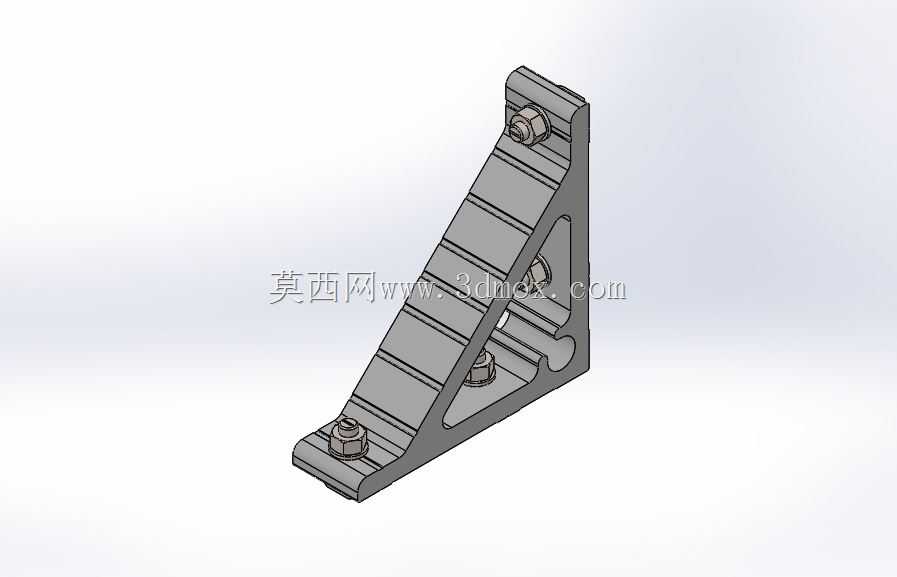

　　从功能特性上看，这款角件采用直角三角形的支撑结构，斜边位置做了等距的减重凹槽设计，在不降低整体抗弯截面模量的前提下，尽可能削减了角件自身的重量，同时凹槽结构也能提升角件斜边的抗扭刚度，避免在长期交变载荷下出现支撑边屈曲的问题。角件的两个直角边分别贴合两根垂直拼接铝型材的内槽面，配套的T型螺栓直接卡入铝型材的标准T型槽内，不需要在型材上额外钻孔攻丝，安装时只需要将螺栓预紧后调整两根型材的垂直度，确认形位公差符合要求后再按规定扭矩锁紧即可，相比焊接式的直角连接，这种角件连接的方式不需要做焊后表面处理，也不会因为焊接热变形导致型材整体直线度超差，后期框架需要拆解改造时也能快速拆卸，不会破坏型材本身的结构完整性。

　　设计思路上，这款角件充分考虑了100x100mm大截面铝型材的槽口尺寸与型腔空间，角件的厚度、螺栓孔的位置都经过受力校核：两个直角边的长度刚好匹配型材槽口到端面的距离，保证锁紧后角件的端面不会突出型材的装配面，不会影响后续板材、门板等附件的安装；螺栓孔采用沉头设计，锁紧后螺栓头部完全沉入角件表面，不会出现干涉问题；角件的拐角位置做了圆弧过渡，避免应力集中导致的角件根部断裂，同时在非主要受力的位置做了镂空处理，进一步降低材料消耗，也方便安装时手指调整角件的位置。

　　外形尺寸与安装边界方面，这款角件完全适配截面边长100mm的欧标或国标工业铝型材，两个安装边的有效贴合长度与型材槽间距完全匹配，安装后角件整体完全处于两根型材拼接形成的直角内部空间，不会占用型材外侧的安装空间，垂直方向与水平方向的安装边界都不会超出型材的外轮廓，对于有洁净要求、外围需要安装封板的框架结构来说，这种内藏式的安装方式能让框架外表面保持完全平整，没有突出的紧固件或角件结构，方便后续封板的密封与固定。在实际选型时，需要注意这款角件适配的是槽宽对应100系列型材的T型螺栓，锁紧扭矩需要匹配螺栓的强度等级，避免扭矩过大导致角件压溃或者螺栓滑牙，在重载工况下可以在同一个直角位置上下对称安装两个该款角件，进一步提升连接部位的承载能力，满足大载荷框架的连接强度要求。
