75x75规格康托内拉直角铝支撑角件

　　在工业铝型材框架搭建、设备护罩安装、轻型物料架组装的现场，这类带翼边的直角支撑角件是随处可见的结构连接件，尤其适配75mm规格的工业铝型材安装场景，不需要额外做焊接加工，就能快速实现两个垂直方向型材的刚性连接，比传统角码的受力表现更稳定。日常做设备外围防护栏的时候，竖型材和横型材的交接位置如果只靠槽内螺栓锁紧，受侧向撞击时很容易出现连接点偏移，加上这个角件之后，两个垂直面都能通过螺栓和型材槽道锁紧，相当于给连接位置加了一道三角加强筋结构，能把单点受力分散到两个安装面，大幅降低连接位置的形变概率。做小型设备的机架支脚位置，也常用这类角件来连接底部横撑和竖立柱，尤其是带振动的小型筛分、输送设备，普通薄角码用久了容易因为持续振动力出现螺栓松动、角件弯折的问题，这款角件本身带一体成型的三角加强肋，两个安装翼边的厚度均匀，安装面的平面度控制到位，和型材表面贴合的时候不会出现缝隙，锁紧后能长期保持连接刚性。

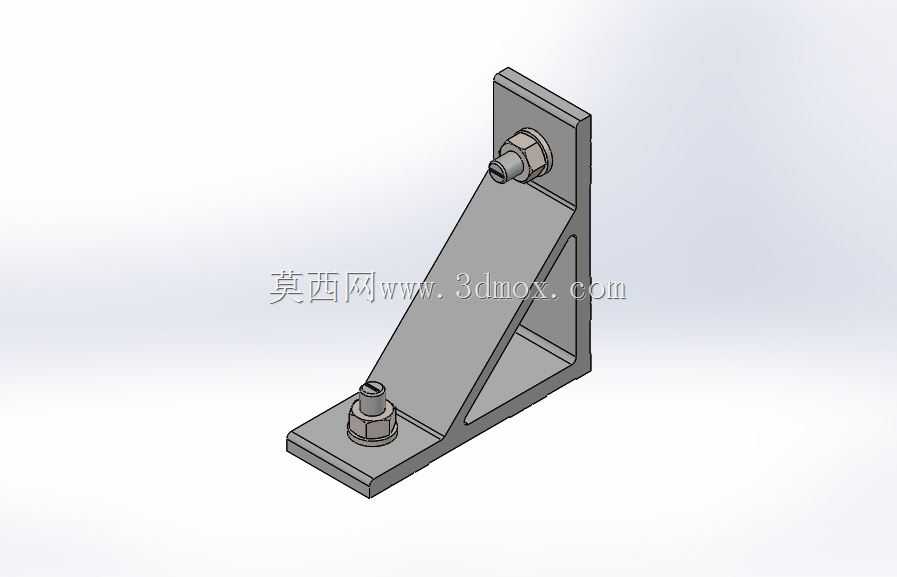

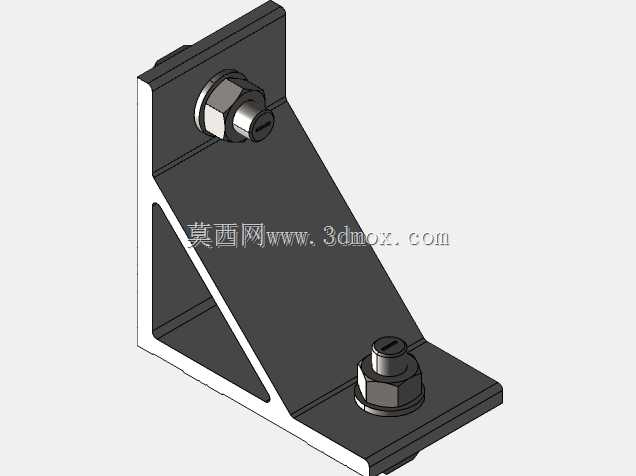

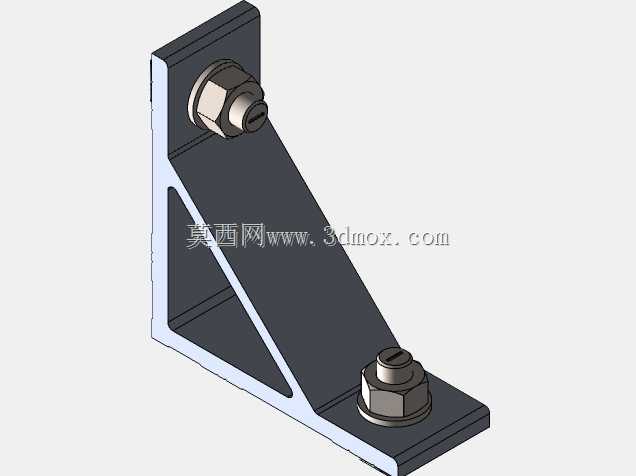

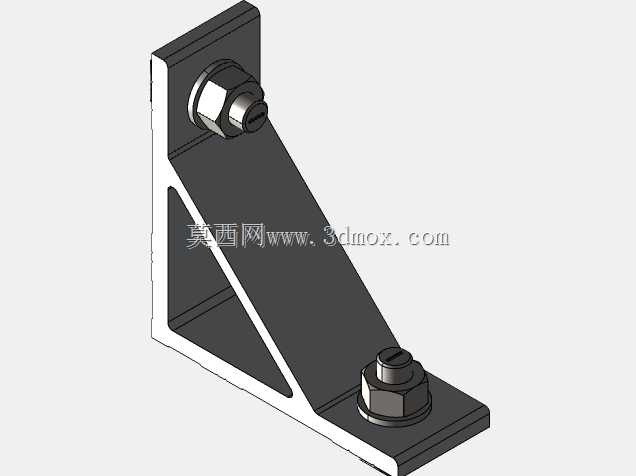

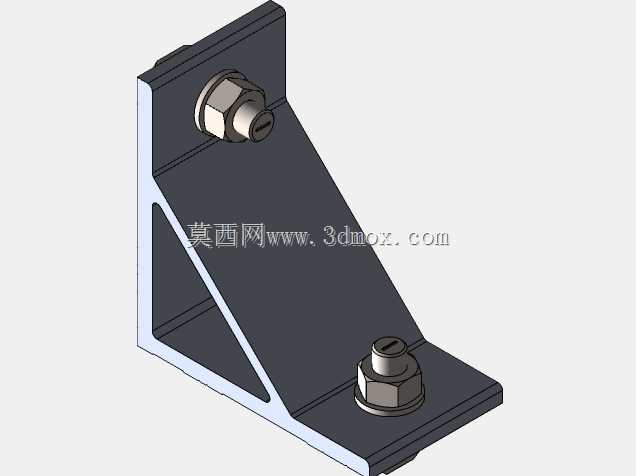

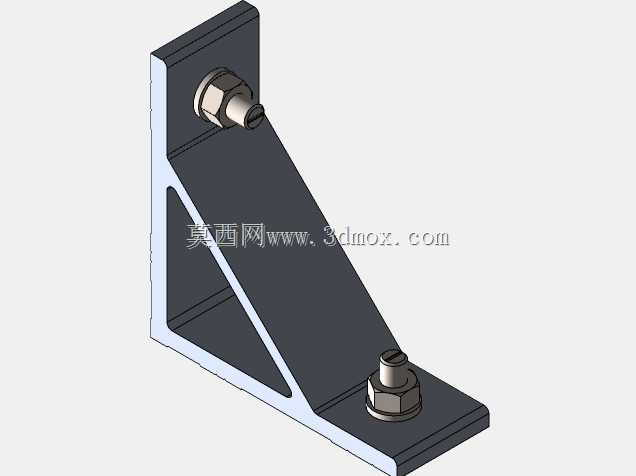

　　从结构设计逻辑来看，这款角件没有做多余的造型，两个互相垂直的安装翼边宽度都是75mm，刚好匹配对应规格铝型材的安装面宽度，翼边上的安装孔位做了沉台设计，锁紧螺栓的头部可以完全埋入沉台内，不会突出安装面，避免后续安装外护板、门板的时候出现干涉。中间的三角加强肋和两个翼边是一体挤压成型的，没有拼接焊缝，不存在焊接位置应力集中断裂的隐患，肋板的厚度经过受力校核，在承受垂直于安装面的额定载荷时，形变量控制在型材框架允许的范围内，不会因为肋板过薄出现受力弯折，也不会因为肋板过厚造成材料浪费、整体重量超标。配套的锁紧螺栓和法兰螺母都是适配铝型材槽道的标准件，安装的时候不需要在型材上额外打孔，只需要把螺母提前卡入型材的T型槽内，对齐角件的安装孔位后锁紧螺栓即可，单人就能完成安装操作，大幅缩短框架组装的工时。

　　实际选型的时候需要注意安装边界，两个翼边的长度都是75mm，安装时要确认型材连接位置的槽道位置，避免角件翼边和型材端盖、其他相邻连接件出现位置冲突，角件的内侧转角位置做了微小的避空倒角，刚好可以避开铝型材挤压时自带的外侧圆角，保证两个安装面都能完全贴紧型材表面，不会因为型材圆角的存在导致角件安装翘起。如果是用在洁净环境的设备框架上，这类铝质角件经过阳极氧化处理后，表面不会产生锈迹，日常清洁擦拭也很方便，不会像钢制角件那样需要做喷塑、镀锌处理，使用过程中表层脱落污染洁净环境。在轻型自动化设备的走线架安装、传感器安装支架的固定场景中，这类角件也可以作为转接件使用，把需要垂直安装的小型元件通过角件转接固定在型材框架上，不需要额外制作定制安装板，减少现场加工的工作量。

　　很多现场安装人员容易忽略角件的安装方向，其实这款角件的加强肋朝向是有讲究的，当主要受力方向是向下的垂向载荷时，加强肋要朝向载荷受力的一侧，这样能最大化发挥三角支撑的受力优势，如果装反了，加强肋的受力方向不对，会大幅降低支撑的承载能力。另外安装时螺栓的锁紧力矩要控制在合理范围，铝质材料的强度比钢材低，力矩过大容易压溃角件安装孔周边的材料，导致连接失效，力矩过小则容易在设备运行振动中出现螺栓松动，一般按照对应规格螺栓的推荐锁紧力矩操作即可，不需要额外加力锁紧。和同规格的压铸角件相比，挤压成型的铝角件内部组织更致密，没有压铸常见的气孔、缩松缺陷，长期受交变载荷的情况下不容易出现断裂问题，使用寿命更长，适合用在需要长期保持结构稳定性的设备框架上。
