75x75规格铝制三角管道支撑角件

　　在民用给排水、工业流体输送管线的明装布设场景中，管线与建筑结构、设备机架的连接固定一直是现场安装的核心环节，尤其是小口径金属、塑料管道沿墙面、立柱侧面平行敷设时，支撑件的结构强度、安装便捷性直接决定管线长期运行的稳定性，这款75x75规格的三角支撑角件，正是针对这类明装管道的侧向支撑需求开发的结构件。

　　从实际应用场景来看，这类角件多用于公称通径匹配75mm安装基面的管线布设，常见于建筑机电安装的管廊支架层、工业生产线的流体管路侧边固定、洁净车间压缩空气管道沿墙敷设等工况，替代传统现场焊接的角钢支架，减少现场动火作业的工序，适配装配式管线安装的施工要求。角件采用L型直角基面作为安装基准，两个互相垂直的安装面分别贴合建筑结构面与管道固定基面，每个安装面预留单个螺栓过孔，可适配常规膨胀螺栓、机牙螺丝的安装规格，安装时无需复杂的角度调校，依靠两个垂直面的定位即可快速找正支撑角度，降低现场安装的调校工作量。

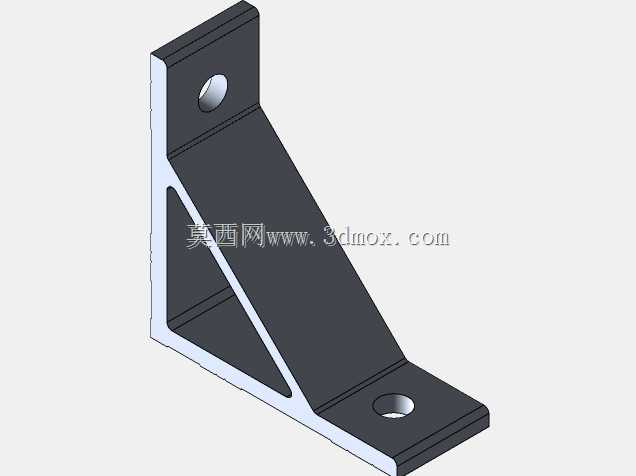

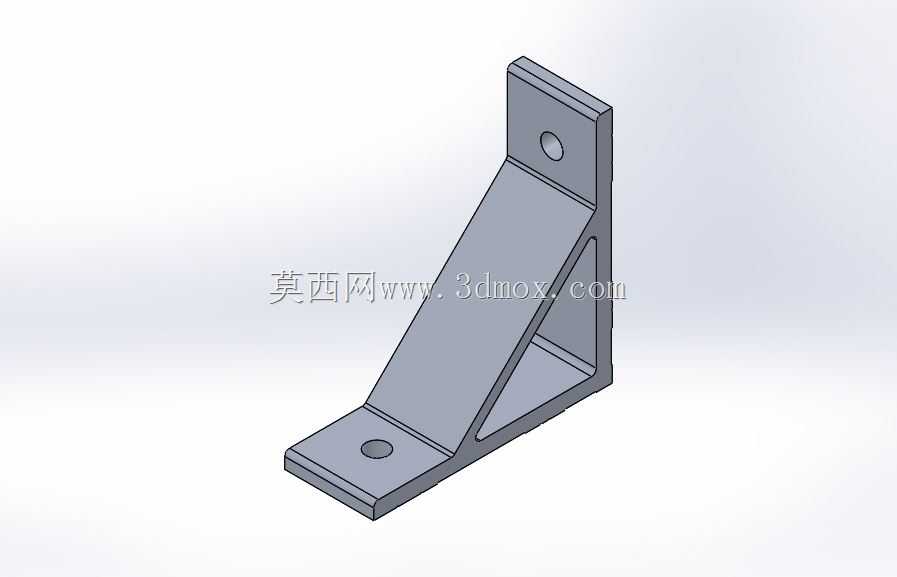

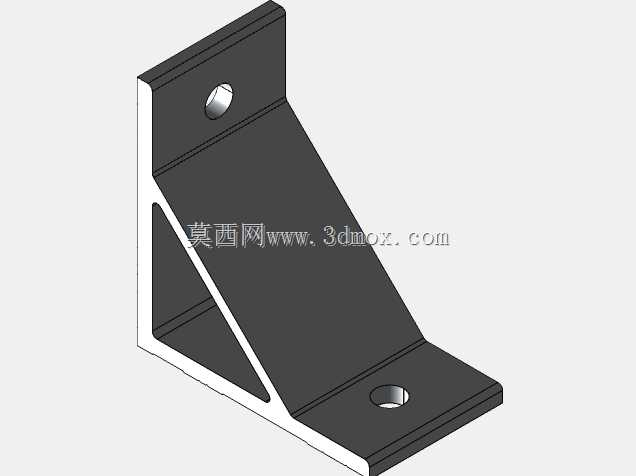

　　结构设计上，角件在两个垂直安装面之间增设了一体化的斜向加强筋，筋板与两个安装面采用等厚结构过渡，避免应力集中导致的受力断裂，整体形成稳定的三角形受力结构，相比无加强筋的直角角码，其抗侧向载荷、抗倾覆的能力提升明显，可承受管道充液后的静态载荷以及管路流体脉动带来的小幅振动载荷，不会出现长期使用后安装面变形、支撑角度偏移的问题。角件的两个安装面边缘均做了小尺寸倒角处理，既可以去除加工过程中产生的锐边毛刺，避免安装过程中划伤施工人员，也能在安装时更好地贴合基面，避免因边缘毛刺导致安装面出现间隙，影响固定的牢固度。

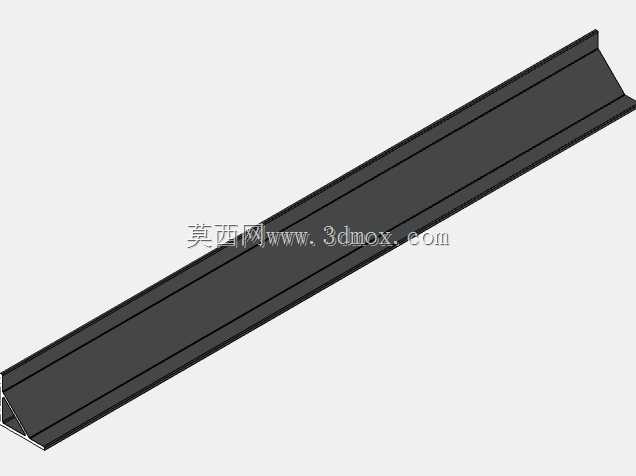

　　从安装边界尺寸来看，该角件两个垂直安装边的有效安装长度均为75mm，属于小规格支撑件的常用尺寸，适配的管道外径范围覆盖常规75mm及以下通径的管线，安装时两个安装孔的中心距经过匹配设计，不会与常规管线的管卡安装位置产生干涉，斜向加强筋的内侧做了圆弧过渡，既可以提升结构强度，也能避免筋板与安装基面、管道固定件之间出现安装干涉。材质选用铝合金挤压成型后做表面氧化处理，相比传统钢制角钢支架，自重更轻，单人即可完成现场搬运与安装作业，同时铝合金本身的抗锈蚀性能优异，在潮湿工况、轻度腐蚀环境下使用也不会出现锈迹污染墙面或管道的问题，后期维护无需做除锈刷漆的工序，降低全生命周期的使用成本。

　　在三维建模过程中，这类结构件的建模重点在于安装孔的位置精度、加强筋与安装面的过渡处理，以及安装面的平面度控制，建模时需严格匹配实际安装的螺栓过孔尺寸，预留合理的安装间隙，同时保证加强筋的厚度与安装面厚度一致，避免出现壁厚不均导致的加工成型缺陷。对于管线布设的结构设计人员来说，这类标准支撑角件可直接导入管线装配模型中，快速完成支撑点位的布设，无需单独绘制支架的三维结构，大幅提升管线排布设计的效率，同时也能在设计阶段提前校验支撑件与管道、建筑结构之间的安装间隙，避免现场安装时出现干涉问题。
