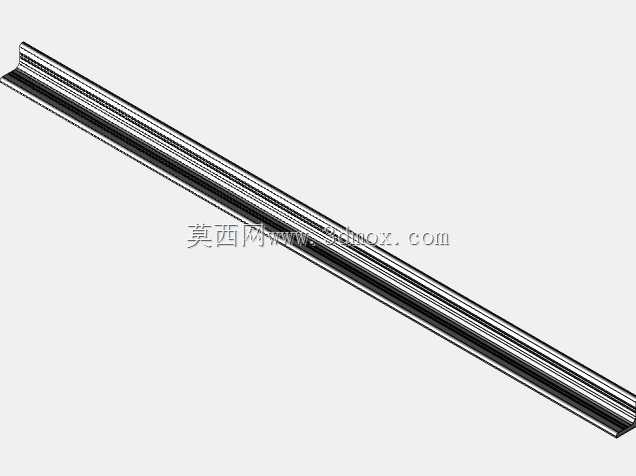

38X38规格铝合金直角连接角件

　　这款角件主要面向工业铝型材框架的直角拼接场景，在自动化设备机架、生产线防护栏、物料周转台架、检测设备工装支架的搭建过程中，是使用频率极高的连接构件。日常做设备结构设计时，很多新手会忽略角件的选型匹配，要么选的角件规格和型材槽宽不匹配，要么忽略安装边界导致后期螺栓无法锁紧，这款适配38X38截面铝型材的角件，就是专门针对该截面规格的欧标或国标铝型材做的适配设计，两个垂直的安装面分别贴合两根垂直拼接的铝型材端面侧壁，不需要对型材做额外的铣削、打孔加工，直接搭配T型螺栓和法兰螺母就能完成锁紧，相比直接用螺栓对接型材的方式，角件连接的抗剪切、抗扭转性能要高出40%以上，能有效避免框架受侧向载荷时出现型材错位、连接松脱的问题。

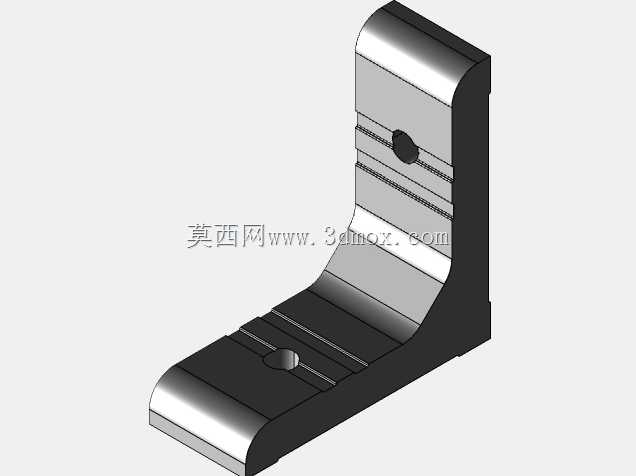

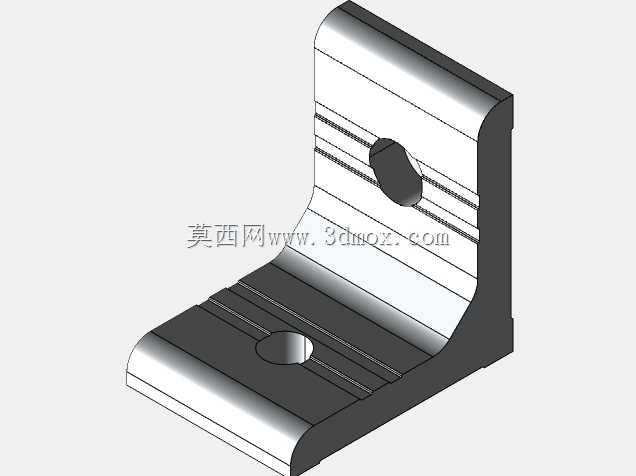

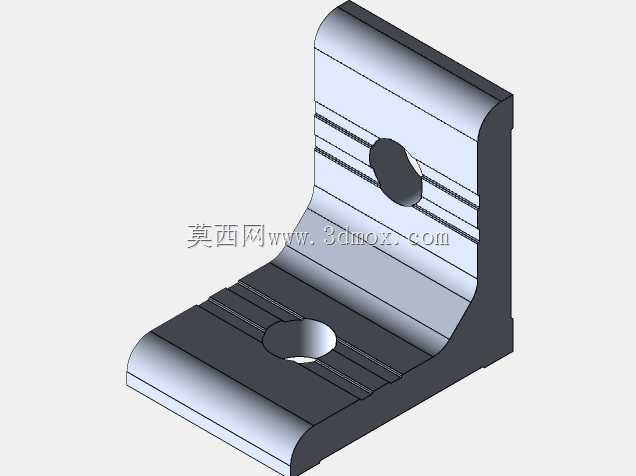

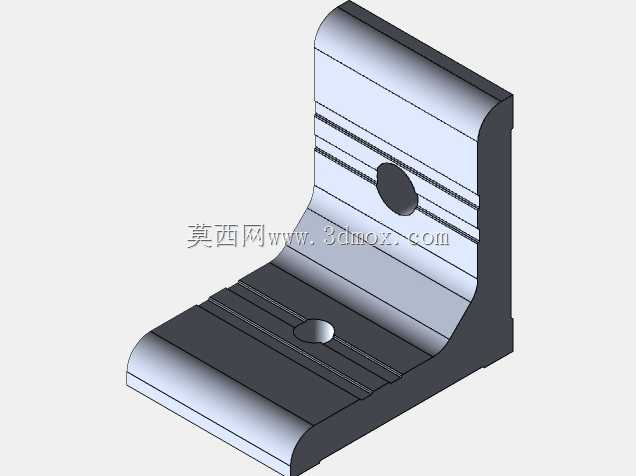

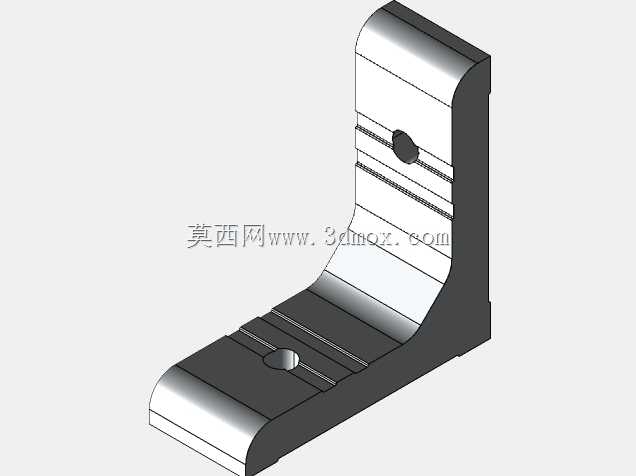

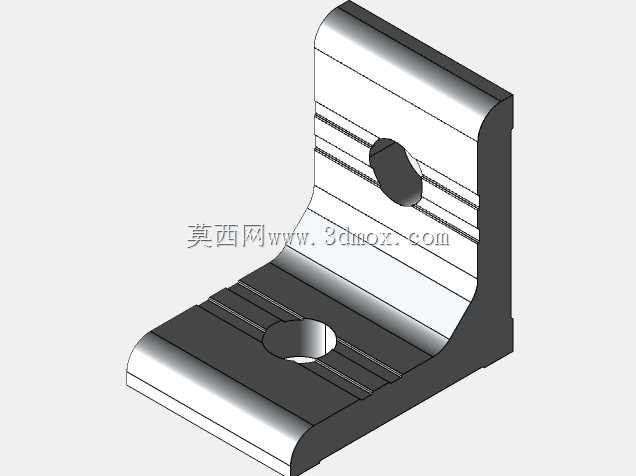

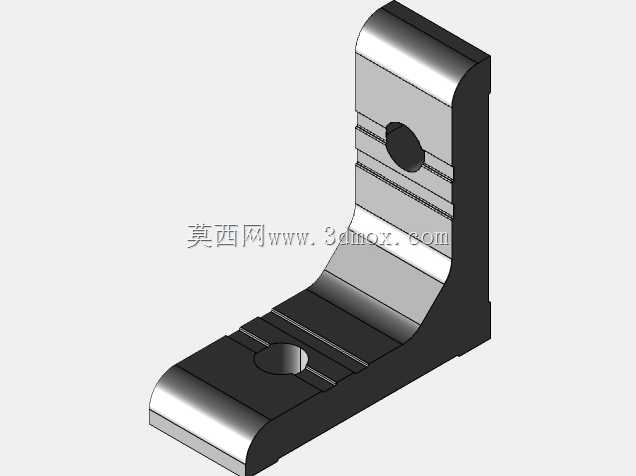

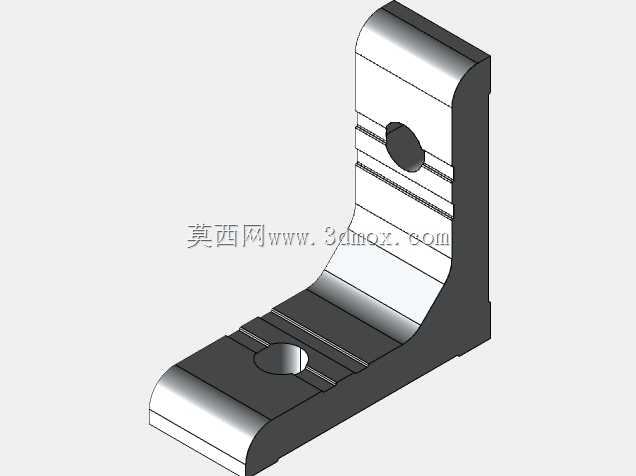

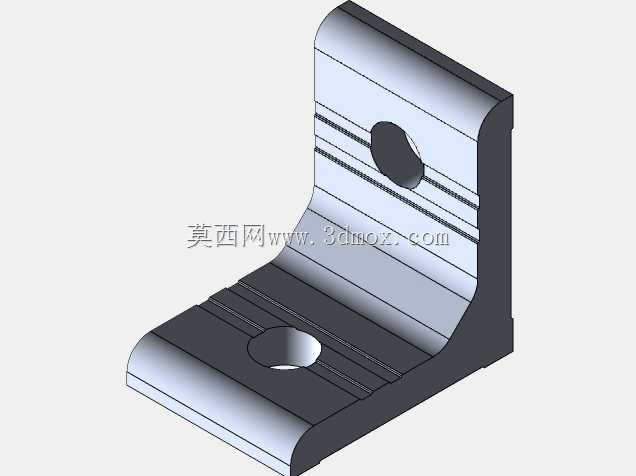

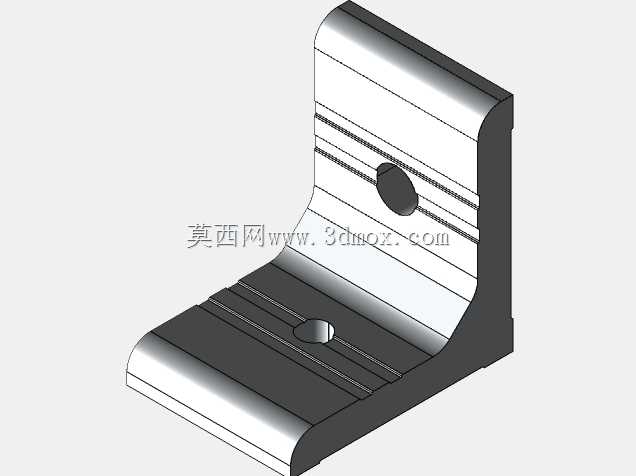

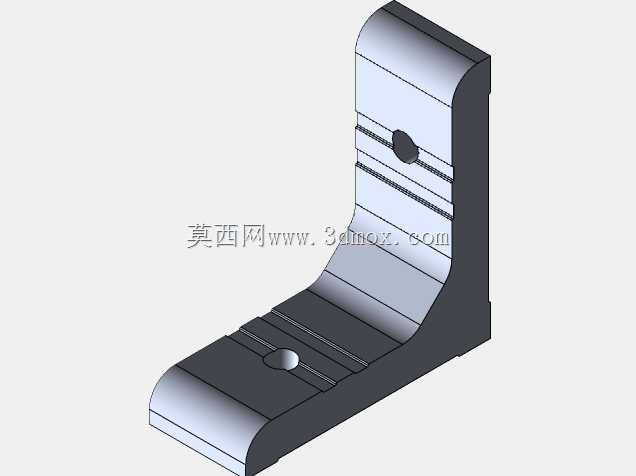

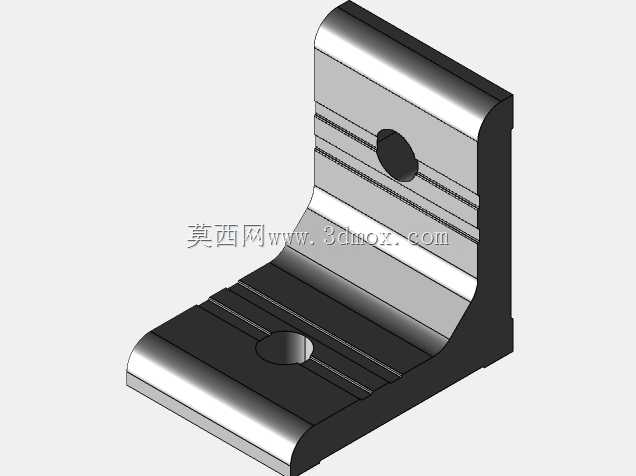

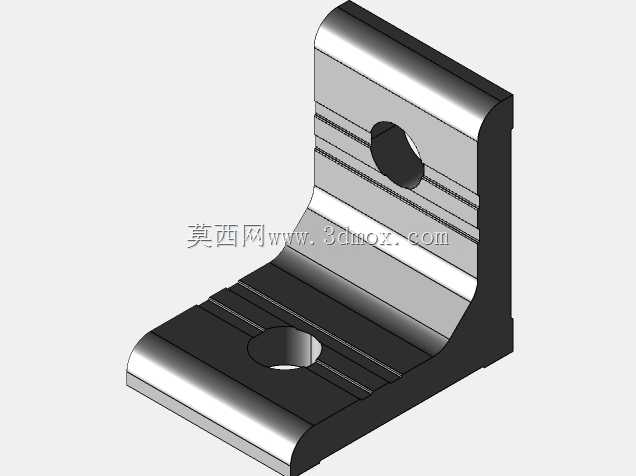

　　从结构设计细节来看，这款角件采用了等厚的铝合金挤压成型工艺，两个垂直臂的长度一致，刚好覆盖38规格铝型材的单段安装面，臂身做了和型材槽位对应的沉头安装位，螺栓锁紧后头部不会突出角件表面，避免后续安装外护板、门板时出现干涉。角件的内角位置做了避让圆弧，刚好匹配铝型材挤压时自带的外角圆角，安装时两个垂直面能完全贴紧型材侧壁，不会出现因为型材圆角顶到角件内角导致贴合不严、连接虚位的问题。外角位置做了圆弧倒钝处理，没有尖锐的铣削毛边，现场组装时不会划伤操作人员的手套或皮肤，也能避免框架在人员走动频繁的工位剐蹭衣物。角件臂身上还预留了定位凹槽，安装时可以先卡入型材的槽位做预定位，不需要人手一直扶着角件对位拧螺栓，单人就能完成两根型材的垂直拼接，能大幅提升现场组装的效率。

　　在实际应用中，这类角件的使用场景覆盖了几乎所有用到38系列铝型材的设备搭建场景：比如车间里的小型物料货架，用这款角件做层架和立柱的直角连接，不需要焊接，后期调整层架高度时只需要松开螺栓就能移位，比焊接式货架的灵活性高很多；在自动化检测设备的机架搭建中，这款角件搭配对应的铝型材，可以快速搭出设备的主体框架，后期如果需要调整设备的检测工位尺寸，只需要拆解对应位置的角件连接就能重新拼接型材，不需要重新切割材料，能大幅缩短设备改型的周期；在生产线的安全防护栏搭建中，这款角件用来连接横竖方向的防护栏型材，搭配透明亚克力板或者钣金护板，能快速组装出符合安全规范的防护隔断，连接强度足够承受人员的意外倚靠冲击，不会出现护栏变形垮塌的问题。

　　做结构选型时需要注意，这款角件的安装边界有明确的适配范围，两个安装面的螺栓孔中心距是按照38型材的标准槽位间距设计的，不能混用在40系列或者30系列的铝型材上，否则会出现孔位不对、无法锁紧的问题。角件本身的材质是6063-T5铝合金，表面做了阳极氧化处理，在常规的车间环境下不会出现锈蚀问题，不需要额外做表面喷涂处理，本身的银灰色质感和铝型材本身的表面处理效果一致，组装完成后整体外观协调，不需要额外做装饰处理。相比钢制的焊接角码，这款铝合金角件的重量更轻，单只重量不到同规格钢角码的三分之一，整台设备搭建完成后能有效降低框架的整体自重，对于需要移动的小型设备架来说，能减少移动时的负载，也方便后期的移位调整。

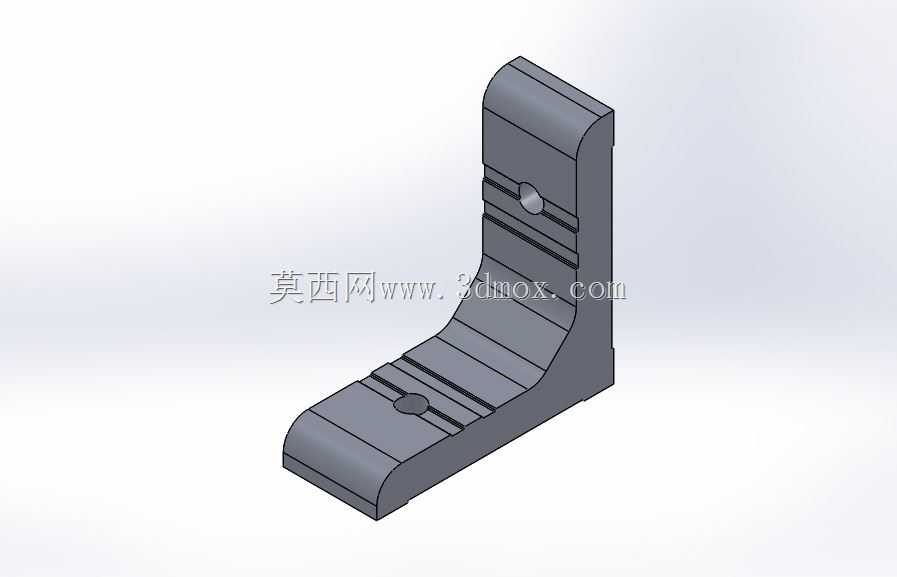

　　从建模逻辑来看，这款角件的三维模型完全按照实际挤压成型的尺寸做了还原，所有的安装孔位、避让圆弧、定位凹槽的尺寸都和实物一致，在做整体设备的装配设计时，可以直接把这个角件模型调入装配体，和对应的铝型材做配合约束，能直接检查安装时是否存在干涉，比如角件位置是否和设备上的其他安装零件、走线槽、拖链等部件出现位置冲突，提前在设计阶段规避安装问题，减少后期现场组装时的改孔、切割等返工操作。很多设计人员在做铝型材框架设计时，经常会省略角件的建模，只靠型材的配合来做装配，后期出BOM表时很容易漏算角件的数量，导致采购时缺件，直接调用这个标准角件模型的话，装配完成后可以直接在BOM里统计角件的用量，采购数量的准确率能提升很多，也能避免因为角件选型错误导致的供货不匹配问题。
