L型挤压铝型材直角连接固定角件

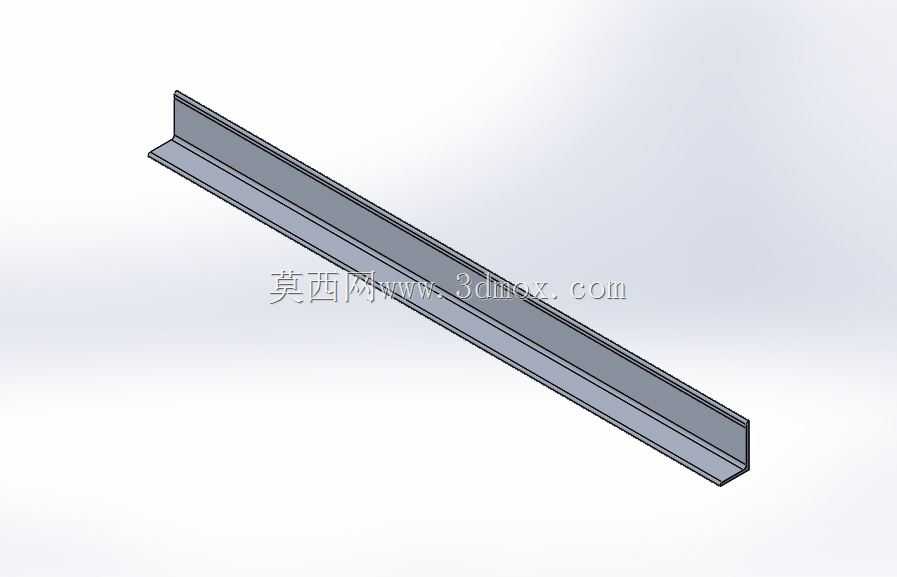

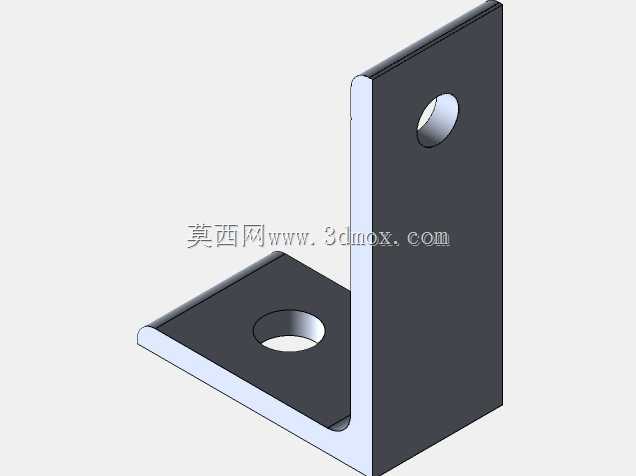

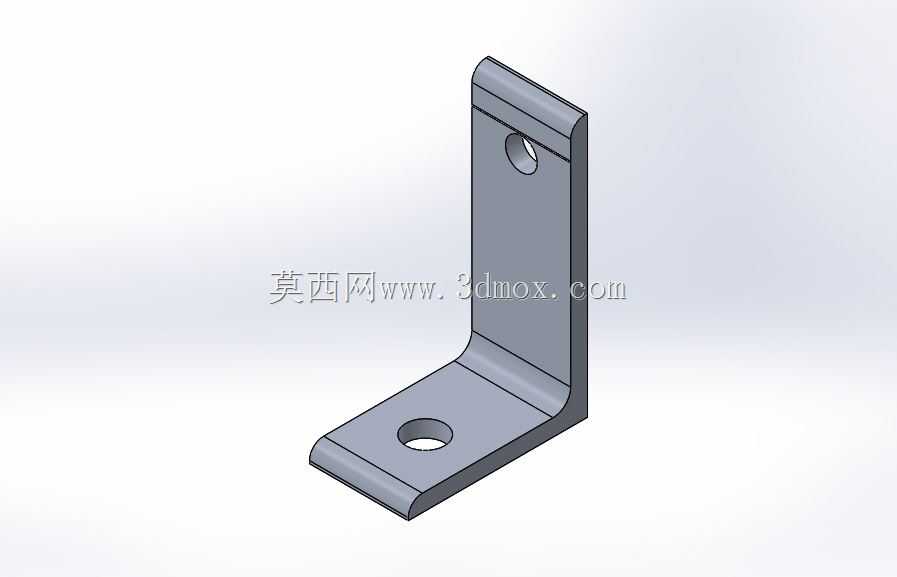

　　在工业铝型材框架搭建、小型设备机架组装、自动化设备外围护结构固定的场景里，这类L型直角角件是最常用的连接构件之一，区别于大型重载角码，这款小规格角件专门适配20系列、15系列的轻型铝型材连接，常见于桌面小型工装架、检测设备辅助支架、电气元件安装挂板的直角拼接位置，承担两个垂直方向型材的定位与载荷传递作用。从结构设计来看，角件采用一体折弯挤压成型工艺，两个垂直的安装面分别设置一个圆形安装过孔，孔位边缘做了轻微的沉孔处理，能够让内六角螺栓的头部完全沉入孔内，避免螺栓突出安装面干涉后续的板材或者其他附件安装，折弯处做了圆弧过渡处理，既避免了直角折弯处的应力集中问题，也能匹配铝型材槽口的安装间隙，

　　不会出现安装时角件根部和型材棱边干涉卡滞的情况。两个安装面的厚度均匀，整体采用铝合金挤压成型后做表面氧化处理，兼顾了轻量化和足够的结构强度，在常规静态载荷下，单只角件可以承受垂直于安装面方向数十公斤的静载荷，完全满足轻型框架的连接需求。从安装边界来看，角件两个安装边的长度匹配对应规格铝型材的槽距，安装时不需要额外在型材上打孔，直接通过预置在型材槽内的T型螺栓配合法兰螺母就可以完成锁紧固定，安装过程不需要焊接，也不需要对型材做二次加工，拆装调整都非常方便，适合模块化框架的快速搭建。在实际选型使用时，需要注意角件的安装孔位中心到折弯根部的距离，这个尺寸直接决定了螺栓锁紧时的操作空间，如果搭配的螺栓长度过长，

　　会出现螺栓尾部顶到型材槽底无法锁紧的问题，同时角件的折弯圆角半径需要和所连接型材的棱边倒角匹配，若型材棱边倒角过小，安装时角件根部无法完全贴紧型材表面，会导致两个垂直方向的型材拼接出现缝隙，影响框架的整体垂直度。这类角件在设计建模时，重点要控制两个安装面的垂直度公差，通常要控制在0.1mm以内，否则多个角件组合使用时，累积的垂直度误差会导致长尺寸型材安装出现扭曲，影响整个框架的平面度；安装孔的位置度公差也需要严格控制，孔中心到安装边侧边的距离要和铝型材槽口的中心距一致，否则安装时会出现螺栓无法顺利穿入T型螺母的问题，增加现场安装的调整难度。不同于钢制焊接角码，这款铝合金挤压角件的重量更轻，表面氧化层具备一定的防锈能力，

　　在常规车间环境下长期使用不会出现锈蚀掉渣的问题，适合用在对洁净度有一定要求的电子设备组装生产线周边的机架上，不会因为锈蚀污染生产环境。在一些轻型的物料挂架、传感器安装支架的搭建场景里，这种小规格角件还可以直接作为悬臂支撑的连接件，将传感器安装板垂直固定在型材立柱上，安装孔的间隙可以提供小范围的位置调整空间，方便调试传感器的检测距离。建模过程中，折弯处的过渡圆弧是容易被忽略的细节，很多新手建模时会直接做直角折弯，忽略实际挤压工艺的圆角，不仅不符合实际生产的工艺要求，在后续做工程图导出或者装配干涉检查时，也会出现和实际装配不符的干涉报错，同时安装孔的沉孔深度也要匹配常用的内六角螺栓头部尺寸，沉孔过浅会导致螺栓头突出，沉孔过深则会降低安装面的局部强度，锁紧螺栓时容易出现压溃变形的问题。
