T型槽6mm铝型材直角连接角座

　　在工业铝型材框架搭建的各类场景中，角座连接件是决定框架整体刚性与连接可靠性的核心基础零件，这款适配6mm槽宽T型铝型材的黑色直角连接角座，主要面向轻型工业机架、设备防护外罩、小型物料台架、自动化设备旁置工位架的搭建需求，是铝型材模块化组装体系里用量较大的标准连接构件。

　　从实际使用场景来看，这类角座常被用在两根垂直相交的铝型材内角位置，替代传统的焊接角码或者外置角件，既可以保证型材拼接的直角精度，也不会在型材外侧突出多余结构，避免框架外围出现凸起剐蹭操作人员或者干涉外围设备布置。在电子装配线的旁置工具挂架、检测设备的外围防护栏、小型实验台的支撑框架搭建中，这类角座可以配合T型螺栓直接卡入型材槽内完成锁紧，不需要对铝型材做额外的钻孔、攻丝加工，大幅缩短现场组装的工时，也方便后期框架的调整与拆解重构。

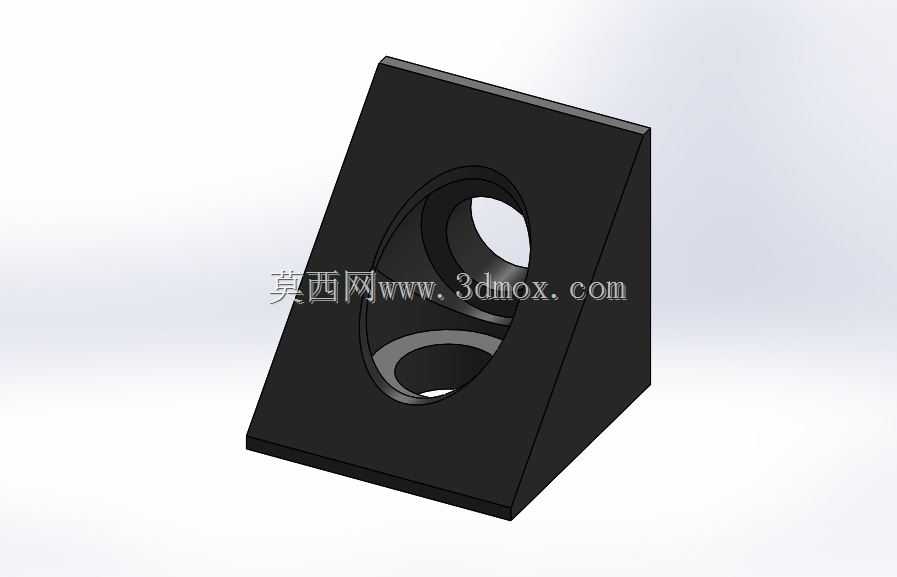

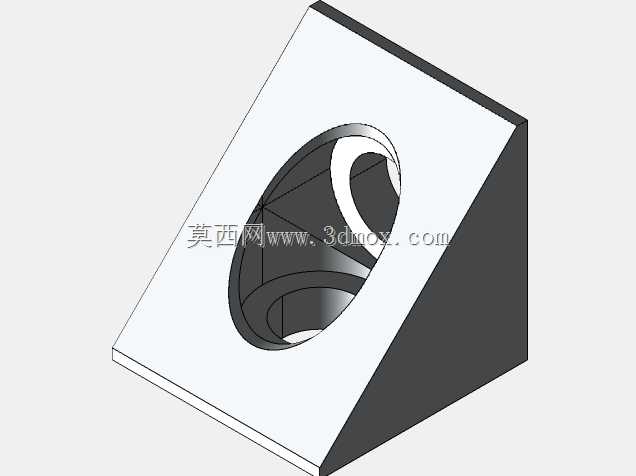

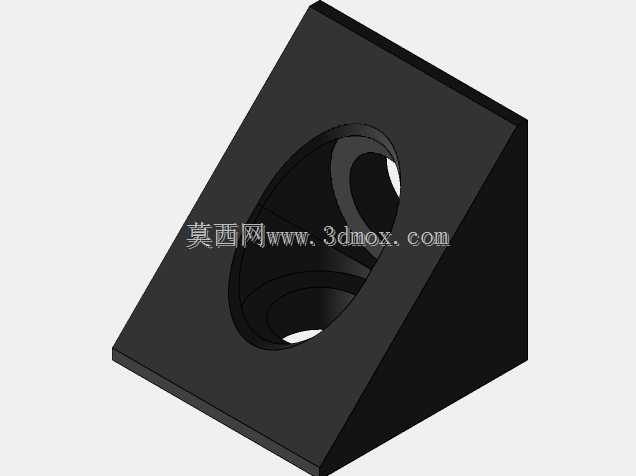

　　从功能特性上看，这款角座采用直角楔块式结构，主体为直角三角形块状结构，两个互相垂直的安装面分别贴合两根垂直型材的槽腔内侧，中间的贯通孔用于穿入T型螺栓的螺杆，螺栓头部卡入T型槽后，拧紧螺母就可以将角座与两根型材牢牢压紧，实现两个方向的型材定位与锁固。相比外置的直角角件，这种内置式的角座连接点隐藏在型材拼接的内角位置，连接受力更加贴近型材的形心位置，不会因为外置连接件的力臂过长导致连接点受弯矩过大出现松动，在承受静态垂直载荷或者小幅振动载荷的框架结构中，连接稳定性更有优势。角座的黑色表面处理一般为氧化发黑或者喷塑处理，既可以提升零件本身的防锈能力，也和工业铝型材常见的银白氧化表面形成视觉区分，方便组装人员快速识别零件安装方向，降低错装概率。

　　在设计思路上，这款角座的斜面做了等厚加强处理，整个零件的壁厚保持均匀，既避免了注塑或者压铸成型时出现缩孔、缺料的缺陷，也在控制零件整体重量的前提下，最大化提升了角座的抗挤压、抗剪切能力。中间的贯通孔做了沉台设计，螺栓锁紧时螺母可以嵌入沉台内，不会突出角座的斜面，避免角座安装后斜面位置突出干涉其他型材或者配件的安装。两个垂直的安装面做了微小的拔模斜度，既方便零件成型后的脱模，也可以在安装时自动适配铝型材槽腔的安装间隙，避免因为零件尺寸公差导致无法卡入型材槽内的问题。角座的直角棱边做了小尺寸的倒角处理，去除加工产生的毛刺，避免组装人员操作时被锐边划伤，也不会在安装时刮花铝型材的表面氧化层。

　　从安装边界与尺寸适配来看，这款角座专门适配槽宽6mm的T型槽工业铝型材，也就是常见的20系列欧标铝型材，安装时不需要对型材做任何二次加工，只需要将T型螺栓预先滑入型材的T型槽内，调整到对应安装位置后，将角座的两个垂直面分别卡入两根型材的槽腔，螺栓穿过角座中间的通孔后套上螺母拧紧即可完成固定。单个角座的抗剪切载荷可以满足轻型框架的连接需求，在载荷较大的连接位置，可以通过在同一拼接点安装多个角座的方式提升连接强度，安装完成后两根型材的拼接直角精度可以控制在0.1mm以内，完全满足常规工业框架的形位公差要求。在实际选型使用时，需要注意角座的安装深度要和型材的槽腔深度匹配，避免因为角座尺寸过长导致无法完全卡入槽腔，出现连接间隙影响框架整体稳定性。
