船舶甲板系泊装置安装布局结构

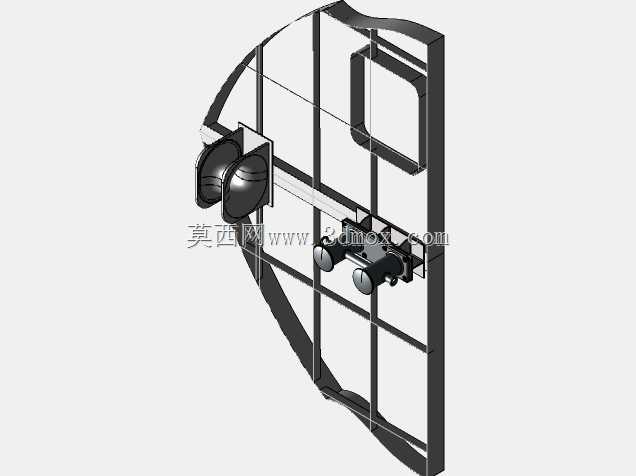

　　在船舶舾装结构设计环节，甲板系泊装置的安装布局直接决定船舶靠泊、系留作业的可靠性与操作便利性，这套三维结构完整还原了系泊设备在弧形船舷甲板段的实际安装状态，覆盖从基座固定到设备排布的全链路结构细节。不同于平直甲板段的设备布置，该安装区域对应船艏或船艉的弧形舷侧段，甲板本身存在随船型变化的曲面弧度，舷侧护板也带有适配船体线型的弯折轮廓，设计时首先要匹配船体结构的固有外形边界，所有设备基座的安装面都需要做贴合甲板曲面的适配处理，避免出现安装间隙导致的应力集中问题。从实际作业场景来看，该区域布置的系泊装置主要承担船舶靠港时的缆绳导向、张紧与固定功能，其中带导缆滚轮的组件负责将岸上或浮筒引出的缆绳顺畅引导至甲板绞缆设备，

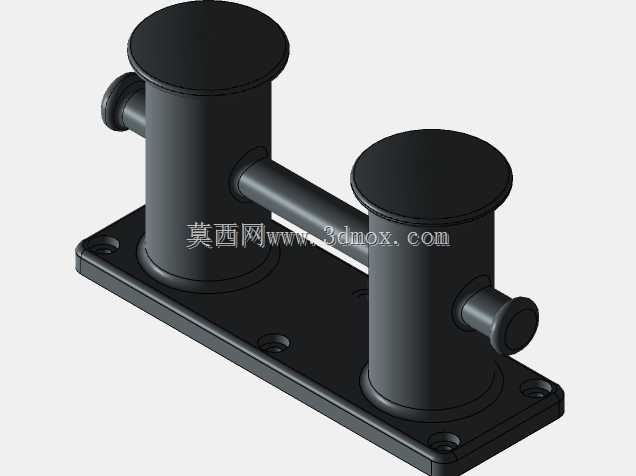

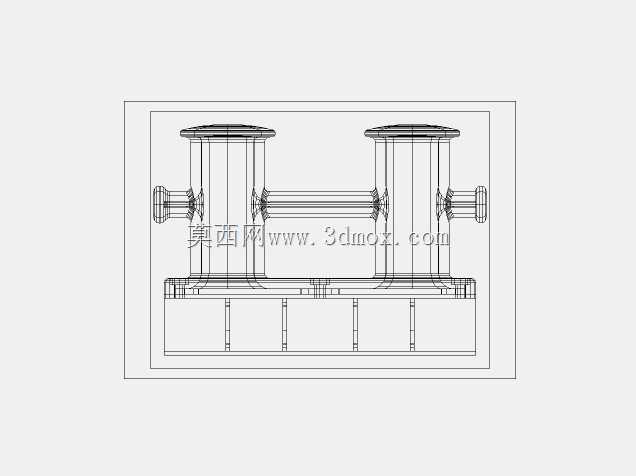

　　滚轮的曲面轮廓做了大圆角过渡处理，能够减少缆绳收放过程中的磨损，同时避免缆绳出现硬弯折导致的强度折损；旁侧布置的双柱式系缆桩则承担缆绳最终的系固负载，桩体的高度与间距设置充分考虑了不同直径缆绳的盘绕、系结操作空间，作业人员在甲板面操作时无需过度俯身或探身舷外，能够有效降低靠泊作业的安全风险。设计过程中优先考量了设备安装的结构强度传递路径，所有系泊设备的基座都直接与甲板下方的船体强横梁、纵骨结构对齐，系泊作业产生的巨大拉力能够通过基座直接传递到船体主结构上，避免局部甲板受力过大出现变形；基座与甲板的连接位置设置了加强筋板，筋板的排布方向顺着系泊拉力的主要作用方向设置，能够最大化提升连接节点的抗剪切、抗拉伸性能。

　　设备之间的排布间距经过反复校核，导缆滚轮的出线角度正对系缆桩的系结区域，缆绳从导缆轮引出后能够以近乎直线的状态盘绕在系缆桩上，不会出现与周边舷墙、甲板附件干涉的情况；舷侧护板上预留的开口尺寸刚好匹配导缆滚轮的工作范围，既能够保证缆绳在各个潮汐水位、不同靠泊角度下都能顺畅通过，又能尽可能缩小舷侧开口尺寸，减少上浪对甲板作业区域的影响。安装边界的设定充分考虑了日常维护操作空间，每台设备周边预留的操作距离能够满足检修时工具操作、部件更换的空间需求，系缆桩周边的甲板区域没有布置其他突出附件，避免作业人员系缆时被绊倒；导缆滚轮的转轴位置预留了润滑注油的操作空间，日常维护时无需拆卸周边结构即可完成保养作业。

　　整套结构的细节处理贴合船舶实际运营需求，舷墙的扶手、栏杆结构与系泊设备的位置互不干涉，甲板面的排水坡度也避开了设备基座安装位置，不会出现基座周边积水导致的腐蚀问题；所有外露的设备棱角都做了圆弧钝化处理，既能够减少缆绳磨损，也能避免作业人员磕碰受伤。从结构建模的角度来看，这套模型完整还原了弧形甲板段的线型变化，所有设备的安装位置都严格遵循船舶舾装设计规范的间距要求，不同组件之间的装配关系清晰明确，既可以作为同类型船舶系泊系统布置的设计参考，也能用于系泊作业流程的可视化演示，帮助设计人员校核不同靠泊角度下缆绳的走向是否合理，提前排查设备干涉、操作空间不足等潜在问题。在实际船舶运营过程中，该区域的系泊装置需要承受风、浪、流共同作用下的船舶系留力，因此结构设计时对所有受力部件的截面尺寸都做了冗余校核，导缆滚轮的轮轴直径、系缆桩的桩体壁厚、基座连接的焊脚尺寸都匹配对应吨位船舶的系泊负载要求，不会出现极端工况下部件变形、断裂的问题；同时设备的材质选型也考虑了海洋高盐雾环境的腐蚀防护要求，所有外露部件都预留了防腐涂层的厚度空间，基座与甲板连接的位置也做了避免缝隙腐蚀的结构处理，能够提升整套系泊装置的使用寿命，减少运营过程中的维护频次。
