流线型手持设备外壳结构设计

　　这款手持类设备的外壳结构，在日常手持作业场景中有着非常明确的适配方向，不管是小型检测仪器、便携电动工具还是手持数据采集终端，这类壳体都能作为核心承载结构完成内部元器件的包覆与防护。从实际使用的角度出发，手持设备的外壳首先要解决长时间握持的疲劳问题，设计时沿着手掌自然握持的弧度做了全曲面过渡，没有生硬的棱角硌手区域，壳体表面的防滑凹槽位置刚好对应握持时四指的关节落点，不需要额外粘贴防滑胶垫就能提供足够的握持摩擦力，即便手上沾有少量油污或者汗液，也能稳定持握不会打滑。

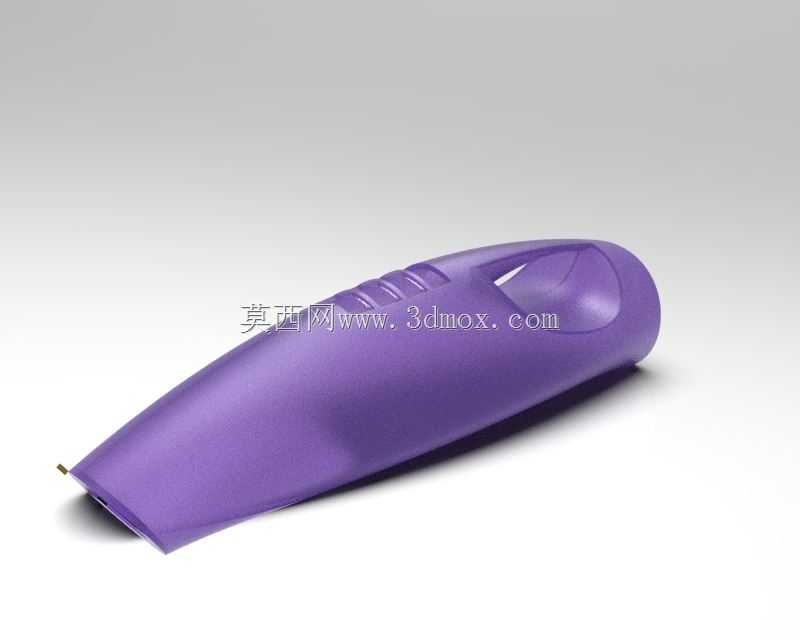

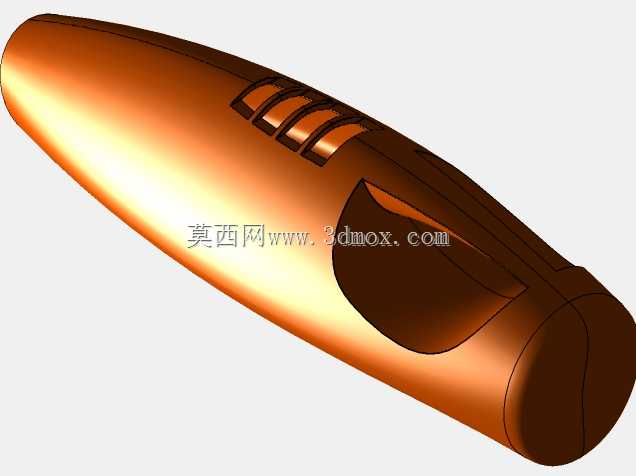

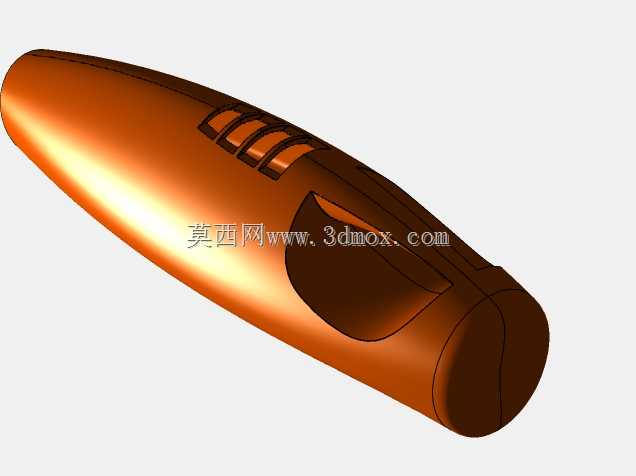

　　壳体的整体轮廓采用前细后粗的流线型布局，前端收窄的区域是功能端头的安装位，预留的安装边界可以适配不同类型的功能探头、操作端头，后端较粗的腔体用来容纳电池组、主控电路板这类体积稍大的元器件，内部的筋位布局沿着曲面走向均匀分布，既可以提升壳体整体的抗挤压强度，避免日常跌落、挤压时出现壳体开裂的问题，也能作为内部元器件的定位卡槽，省去额外的固定支架，减少装配环节的零件数量。从安装边界来看，壳体采用上下扣合的装配结构，扣合位的止口沿着整个壳体轮廓连续分布，扣合后缝隙均匀控制在0.1mm以内，既可以满足日常防尘防泼溅的使用需求，也不会出现上下壳错位的问题，侧边预留的按键位刚好对应拇指的操作范围，操作时不需要调整持握手势就能完成按键触发，符合单手操作的人机交互逻辑。

　　在结构强度设计上，壳体壁厚采用均匀过渡的设计思路，最薄区域不低于1.8mm，握持受力区域的壁厚加厚到2.5mm，配合内侧均匀分布的加强筋，即便从1.2米高度自由跌落到水泥地面，壳体也不会出现开裂、卡扣断裂的问题，完全满足工业级手持设备的抗跌落要求。表面的凹槽结构除了防滑作用之外，还能在注塑生产时减少壳体表面的缩痕，因为厚壁区域容易在冷却时出现表面凹陷，把凹槽设置在壁厚变化的过渡位置，可以让塑料熔体冷却时的收缩应力均匀释放，提升成品的外观合格率。另外壳体尾部的平面设计，可以让设备在不使用时平稳放置在工作台面上，不会出现滚动滑落的问题，尾部预留的充电接口安装位做了下沉式设计，接口端面比壳体表面低0.3mm，既可以避免日常放置时接口被磕碰损坏，也能适配不同类型的防尘塞，提升复杂工况下的防护能力。

　　从实际选型适配的角度来说，这类壳体的内部腔体预留了足够的走线空间，不同功能的元器件可以通过内侧的筋位卡槽完成固定，不需要额外做结构修改就能适配多种不同功能的手持设备方案，曲面造型的设计也能在外观上区别于传统的方正手持设备，提升产品的识别度。在建模过程中，所有曲面都做了G2连续过渡，没有曲面褶皱、曲率突变的问题，不管是后续做注塑模具开模，还是做外观渲染、手板3D打印，都能直接使用数据，不需要额外修复曲面。壳体的拔模角度沿着出模方向统一设置在1.5度，所有卡扣、止口位置都做了拔模校验，不会出现倒扣无法出模的问题，筋位的厚度控制在壁厚的0.6倍，避免注塑时出现筋位表面缩痕，影响外观质量。
