M18开式索具螺旋拉紧构件结构设计

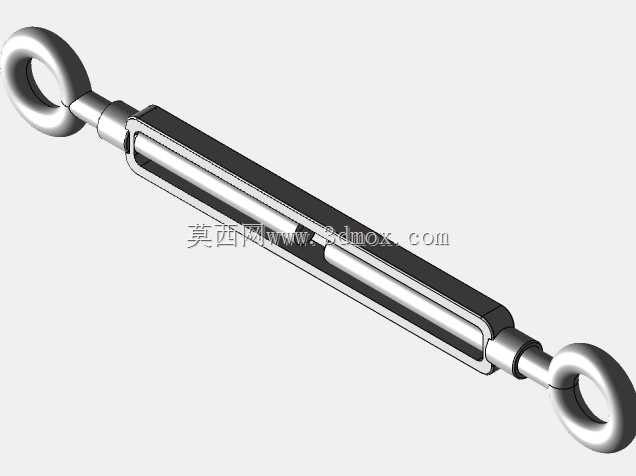

　　在起重吊装、缆风绳架设、钢结构拉索固定、户外遮阳索张拉、输电线路拉线紧固这类需要精准调节索具张紧度的作业场景里，这类螺旋拉紧构件是不可替代的基础受力部件，M18规格的产品适配公称直径16mm到19mm的钢丝绳、拉杆类连接件，额定工作载荷覆盖常规中小型张紧作业需求，既不会因规格过大造成安装空间浪费，也不会因载荷裕度不足留下受力安全隐患。从结构设计逻辑来看，这款构件采用开式框体结构，中间的调节螺套两端分别加工正反旋向的梯形螺纹，两端的连接端为封闭吊环结构，旋转中间螺套时，两端吊环会同步向中间收拢或者向两侧伸出，以此实现两端连接索具长度的无级调节，不需要额外拆卸连接件就能完成张紧度调整，作业效率远高于传统的固定长度拉索。

　　梯形螺纹的选型是经过受力校核的，相比普通三角螺纹，梯形螺纹的牙型强度更高，牙根应力集中系数更低，在承受轴向拉力的工况下不容易发生滑牙、变形，螺纹副的自锁性能也能满足张紧后的防松需求，常规作业工况下不需要额外加装防松销就能保持张紧力稳定，若应用在振动幅度较大的场景，也可以在螺套两端加装锁紧螺母进一步锁止，避免螺套受振动回转出现张紧力衰减。两端的封闭吊环采用圆弧过渡设计，环孔内径适配标准卸扣、钢丝绳套环的连接尺寸，吊环与螺杆的衔接位置做了大圆角过渡，避免截面突变造成应力集中，在承受冲击载荷时不会在衔接位置发生断裂。中间的开式框体采用矩形截面型材加工，相比圆管式的闭式结构，开式结构更方便观察内部螺纹的啮合状态，日常巡检时可以直接看到螺纹的磨损、锈蚀情况，维护排查更加直观，同时开式结构的重量更轻，高空作业时单人就能完成安装调整，降低作业负重。从安装边界来看，这款构件的最小安装长度为两端吊环孔中心距的收拢极限尺寸，最大调节行程对应螺套的有效螺纹长度，安装时需要预留至少三分之一的螺纹啮合长度，不能将螺杆完全旋出螺套，避免螺纹啮合牙数不足造成受力脱开。实际选型应用时，需要根据作业场景的最大静载荷乘以1.5倍以上的安全系数匹配对应规格，M18规格的产品破断载荷通常能达到额定工作载荷的5倍以上，满足一般起重、张紧场景的安全规范要求。在户外长期使用的场景下，构件表面通常会做电镀锌或者热浸锌处理，提升防锈耐腐蚀能力，

　　沿海高盐雾场景也可以选用不锈钢材质的同结构产品。设计建模过程中，需要重点校核几个关键受力位置：一是吊环的最小截面拉应力，二是螺纹牙根的弯曲应力与剪切应力，三是中间框体的抗弯截面模量，确保在额定载荷下所有受力位置的应力都低于材料的许用应力值。螺纹配合的间隙需要控制在合理范围，间隙过大会造成张紧后晃动量过大，间隙过小则会导致旋转调节时卡滞，尤其是在户外使用出现轻微锈蚀后，过小的配合间隙会直接导致无法调节。两端吊环的环孔中心需要与螺杆轴线保持同轴，安装后不会出现附加的弯曲应力，避免构件受额外弯矩降低实际承载能力。这类构件的应用场景覆盖极广，从建筑施工的脚手架缆风绳固定、塔吊附墙拉杆调节，到农业大棚的压膜索张紧、户外广告牌的拉索固定，

　　再到船舶系泊索的微调、舞台桁架的拉索张紧，只要是需要调节线性构件张紧度的位置，都能看到这类结构的应用。相比液压张紧、气动张紧这类复杂的张紧机构，这种纯机械螺旋拉紧的结构可靠性极高，不需要额外的动力源，只需要普通扳手就能完成调节，维护成本极低，在没有供电、环境复杂的野外作业场景下优势尤为明显。建模时需要注意螺纹的建模精度，虽然三维建模时可以采用装饰螺纹简化表达，但在做有限元受力分析时，需要还原真实的螺纹牙型，才能得到准确的应力分布结果，避免因建模简化造成应力计算值偏低，给实际使用留下安全隐患。另外，两端吊环的圆弧过渡处不能出现建模的尖角、棱边，实际加工时这些位置也会做倒钝处理，避免应力集中造成疲劳断裂，在长期受交变载荷的场景下，这些过渡位置的处理细节直接决定了构件的疲劳使用寿命。
