船用系泊导缆钳铸钢件结构设计

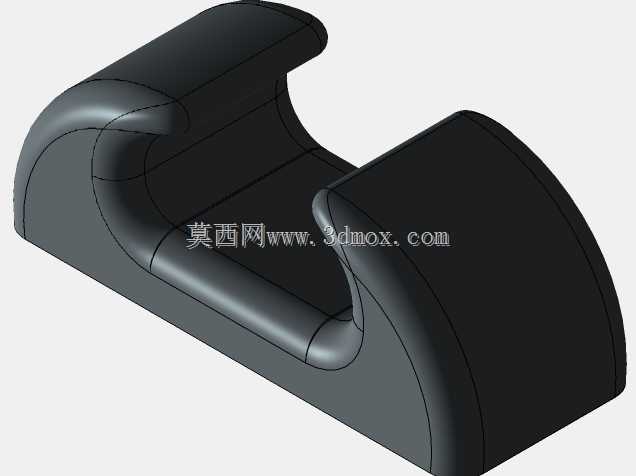

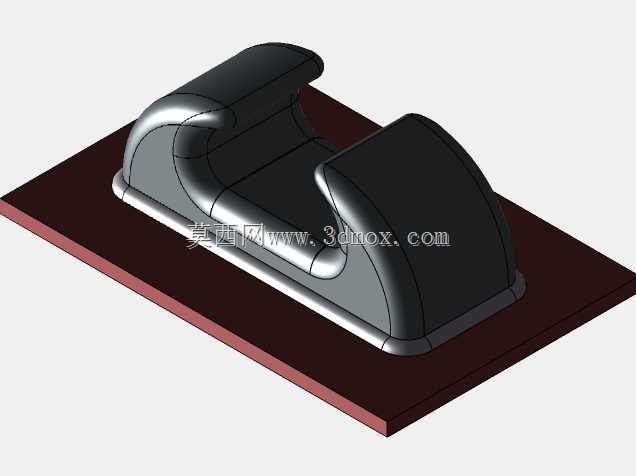

　　在船舶甲板舾装件的选型与结构校核工作里，系泊用导缆钳是直接影响靠泊作业安全的核心受力部件，日常停靠码头、带缆作业、拖轮协靠过程中，所有缆绳的张力传递都会经过这类构件完成导向，一旦结构强度不足或者曲面过渡不合理，很容易出现缆绳割损、构件变形甚至断裂的风险，直接威胁系泊安全。这款导缆钳采用一体式铸钢成型结构，整体没有拼接焊缝，避免了焊接应力集中带来的疲劳失效隐患，主体的弧形导缆面做了大圆角平滑过渡，圆角半径完全匹配常用化纤缆、钢缆的弯曲半径要求，缆绳在受力张紧过程中不会出现局部折角，能有效降低缆绳的磨损速率，延长缆绳使用寿命。从安装边界来看，构件底部带有一体化的安装底板，底板上预留的安装孔位间距完全适配常规甲板预埋座的安装尺寸，

　　不需要现场额外配焊调整，安装时直接通过螺栓紧固即可完成固定，底板和主体衔接位置做了渐变式的加强筋过渡，不会出现直角应力集中点，在承受突发大张力冲击时，应力会顺着过渡曲面均匀分散到底板整个安装面，不会出现局部应力过载。设计过程中首先要考虑的是实际作业的受力工况，船舶系泊时会受潮汐涨落、风浪冲击、装卸货吃水变化带来的动态载荷，所以导缆口的开口尺寸要覆盖不同直径缆绳的穿入需求，同时开口边缘做了向外的翻边处理，即使缆绳在带角度拉扯时，也不会被开口棱边切割。主体的握持曲面做了内凹式的弧度设计，缆绳受力时会自然卡在曲面中心位置，不会出现侧向滑脱的情况，即使船舶受横风影响出现小幅横摇，缆绳也能始终保持在导缆面的有效支撑范围内。

　　不同于老式焊接式导缆钳，这款铸钢件的表面做了圆弧光顺处理，没有突出的棱角，既减少了甲板作业人员磕碰受伤的风险，也能降低海水长期冲刷带来的应力腐蚀概率，所有非安装面的铸造圆角都控制在合理范围内，不会出现铸造缺陷导致的强度薄弱点。在实际码头应用场景中，这类导缆钳通常布置在船舶主甲板的两舷位置，对应不同的带缆点位，每一个点位的导缆钳都要匹配对应缆绳的额定破断拉力，设计时的安全系数要满足船舶舾装规范的要求，主体厚度从导缆面到底板逐步加厚，受力最大的导缆曲面位置壁厚最大，往安装底板方向通过渐变壁厚实现刚度的平顺过渡，避免刚度突变带来的疲劳裂纹。安装底板的平面度有严格要求，和甲板基座贴合时不能出现局部间隙，否则螺栓紧固后会产生附加安装应力，

　　长期受交变载荷作用容易出现底板断裂的问题，所以建模过程中底板安装面的平面度公差、安装孔的位置度公差都要在三维模型里做明确标注，方便后续铸造、机加工环节控制精度。另外导缆钳的整体高度要满足缆绳导出角度的要求，不能因为高度过低导致缆绳和甲板舷边摩擦，也不能因为高度过高影响甲板人员通行或者其他舾装件的布置，这个型号的导缆钳高度适配中小型货船、工作船的甲板布置需求，缆绳从导缆面导出后和甲板面的夹角处于合理区间，不会额外增加缆绳的受力分力。在三维建模过程中，所有的曲面过渡都要做连续性检查，不能出现曲面褶皱、曲率突变的位置，因为这些位置在铸造时容易出现缩孔、夹渣等缺陷，同时也是应力集中的高发位置，通过曲率分析工具反复调整过渡曲面的曲率变化，让整个导缆工作面的曲率变化平滑连续，既满足缆绳导向的功能需求，也符合铸造工艺的成型要求，避免出现铸造壁厚不均导致的冷却变形问题。
