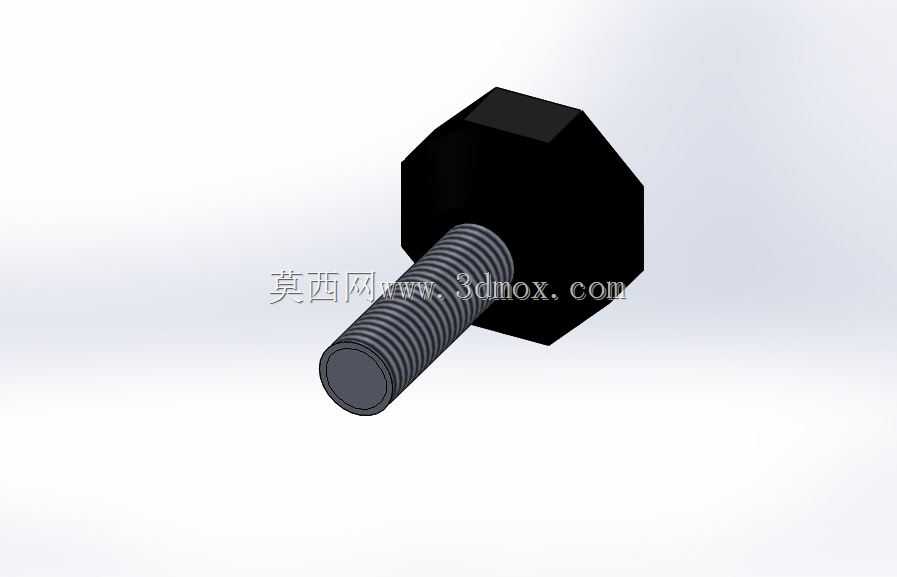

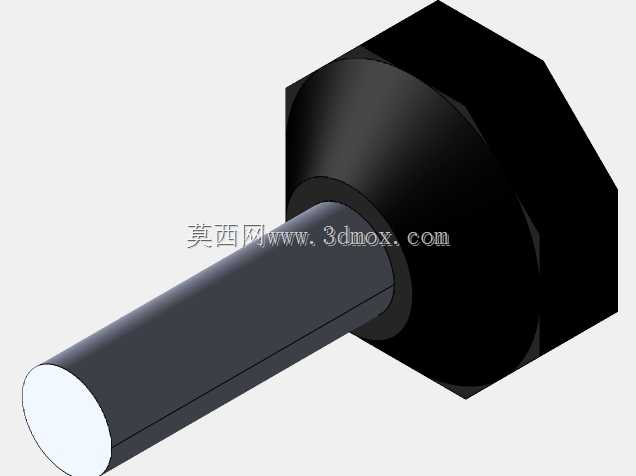

外六角全螺纹英制调平螺栓结构

　　在工业铝型材框架搭建、小型设备机脚调平、工装夹具定位这类场景里，这类外六角全螺纹调平螺栓是出镜率极高的紧固件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往在装配阶段才发现干涉、调平行程不足、支撑刚度不够的问题。从结构本身来看，这款螺栓采用标准外六角头部，六角对边尺寸符合英制紧固件的通用公差要求，配套普通开口扳手、套筒扳手均可完成拧紧操作，不需要定制特殊工装，现场装配的适配性很强。螺杆部分采用全螺纹设计，和配套的调平螺母、型材端面的内螺纹孔配合时，可实现连续的高度调节，调节行程覆盖整个螺杆长度范围，相比半螺纹螺栓，不会出现螺纹段长度不足导致调平到低位时螺杆脱出的问题。头部下端面和支撑面接触的位置，可配套橡胶减震垫使用，

　　这也是标签里标注橡胶属性的原因——当设备放置在水磨石、环氧地坪这类硬质地面时，橡胶垫可以抵消地面微小的不平整，同时吸收设备运行时产生的小幅振动，避免金属头部和地面硬接触产生滑移，也能防止金属端面刮花车间地面涂层。设计这类螺栓的时候，首先要明确安装边界：螺栓头部的六角外接圆直径要小于型材端面的安装槽宽度，避免拧紧时头部和型材槽壁发生干涉；螺杆的公称直径要和型材端面预设的螺纹底孔匹配，英制螺纹的牙型角和公制不同，建模时不能直接套用公制螺纹的牙距参数，否则装配时会出现滑牙、拧入阻力过大的问题。从实际使用场景来看，这类螺栓常被用在小型输送线的机架支脚、检测设备的底部支撑、非标工装的定位调节位置：当设备放置的地面存在水平度偏差时，

　　通过旋转六角头部调整螺杆的伸出长度，就能将设备台面调整到水平状态，不需要额外垫塞金属片或者其他垫片，调节效率很高。螺杆的螺纹精度要满足间隙配合要求，既要保证旋转调节时顺畅无卡滞，又要避免配合间隙过大导致调平后出现支撑晃动，通常建模时会给螺纹中径预留合理的公差带，兼顾调节手感和支撑刚度。头部的厚度设计也有讲究，过薄的六角头在拧紧时容易出现棱角崩损，过厚则会增加整体高度，压缩调平行程，这款螺栓的头部厚度和螺杆直径的比例符合常规紧固件的设计规范，既能承受足够的拧紧力矩，又不会占用过多的安装空间。在铝型材框架的应用中，这类螺栓可以直接拧入型材端面的预置螺纹孔，不需要额外安装连接板，减少了装配零件数量，也降低了整体的物料成本；

　　如果是用于钢板焊接的机架，也可以在机架底部焊接对应的螺母，和螺栓配合实现调平功能，适配性很强。全螺纹的设计还有一个优势，就是可以根据实际安装需求裁切螺杆长度，现场施工时如果遇到预设长度过长的情况，不需要更换整根螺栓，只需要将多余的螺杆段锯除，重新倒角后即可正常使用，灵活性远高于带固定台阶的调平脚。需要注意的是，这类螺栓的支撑载荷和螺杆直径、螺纹旋合长度直接相关，设计选型时要核算单根螺栓的承载重量，确保螺纹旋合长度满足载荷要求，避免出现螺纹滑牙导致设备倾斜的问题。建模过程中，螺纹部分的特征如果是用于装配干涉检查，可以采用简化的装饰螺纹线，如果是用于加工出图，则要准确绘制英制螺纹的牙型轮廓，标注清楚牙数、公差等级，确保加工出来的零件和标准螺母、预置螺纹孔可以顺畅配合。六角头部的棱角要做合理的倒角处理，避免装配时划伤操作人员的手部，也能减少热处理过程中的应力集中问题，提升零件的整体强度。
