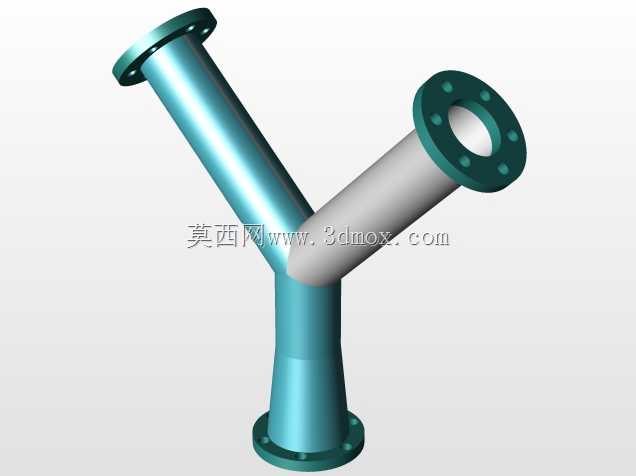

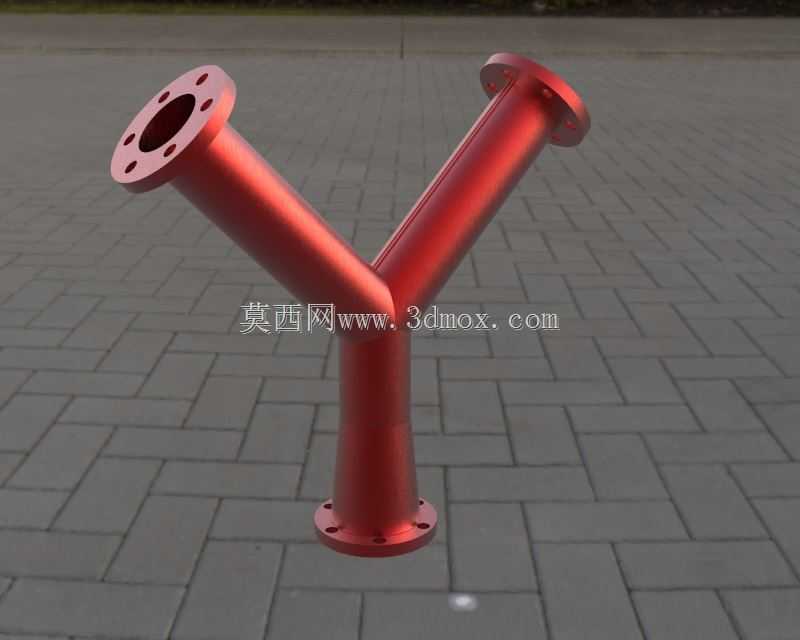

Y型带法兰三通消防管路连接件

　　在建筑室内消防供水系统、厂区消防管网布设场景中，这类Y型三通结构是管路分流、多支路供水的核心连接部件，主要承担单路进水向两个不同方向支路输水的功能，常见于消防立管的分支布设、消火栓系统的管路拆分环节，能够在不额外增加管路弯头拼接数量的前提下，实现水流的平稳分流，降低多弯头拼接带来的水头损失与管路泄漏风险。从结构设计逻辑来看，该三通采用Y型斜交布局而非传统直角三通结构，两个出水支路与主进水段呈对称斜角分布，这种结构能够让水流在分流过程中保持更平缓的流向过渡，减少直角转向带来的水流冲击与紊流现象，尤其适合消防供水这类需要稳定水压、大流量输水的工况，避免直角结构在高压输水时产生的局部应力集中问题，提升管路长期运行的结构可靠性。

　　三个连接端均采用标准法兰盘结构，法兰端面均匀分布螺栓安装孔，安装时可通过法兰垫片与配对法兰压紧密封，相比螺纹连接、卡箍连接的形式，法兰连接的密封承压能力更强，能够适配消防系统常见的1.6MPa级工作压力要求，同时法兰连接的拆装维护便利性更好，在后期管路检修、支路改造时无需大范围切割管路，仅需拆卸对应法兰的连接螺栓即可完成部件更换或支路调整。从安装边界来看，主进水段为竖直方向布设，两个斜向出水段的轴线夹角经过优化，既保证了水流分流的平顺性，也控制了整体安装占用空间，避免两个支路外接管路时出现安装干涉，法兰盘的外径、螺栓孔中心距、密封面尺寸均匹配通用管路法兰标准，可直接与同公称通径的标准钢管、消防阀门、消火栓组件对接，

　　无需额外制作过渡转接件。建模过程中，主体管段采用变径过渡结构，主进水段到两个分流支路的管壁厚度保持均匀一致，避免壁厚突变带来的应力集中问题，法兰盘与管段的连接位置做了圆弧过渡处理，消除焊接结构的应力集中点，同时法兰密封面预留了垫片安装的平面精度要求，能够保证密封面的平面度满足密封工况需求。在实际工程选型中，这类Y型法兰三通可根据管路的公称通径匹配对应规格，安装时需注意主进水段的水流方向与结构标识一致，法兰对接时螺栓需按对角顺序逐步压紧，保证密封面受力均匀，避免局部压偏导致的密封失效问题，同时两个斜向支路的外接管路需做合理的支撑固定，避免管路重量长期作用在三通本体上导致的结构变形。相比传统焊接拼制的Y型三通，

　　这种标准化的一体结构三通无需现场焊接作业，能够直接预装到管路系统中，减少现场施工的焊接工作量与焊接质量不稳定的问题，同时一体成型的结构内壁更光滑，水流阻力更小，也不容易在管路内部滞留杂质，降低消防管路长期使用后的堵塞风险，在寒冷地区的室外消防管网布设中，该结构的平缓流道也能减少管路内部冻胀的应力集中点，提升低温工况下的管路运行可靠性。
