3D打印机用M6螺纹橡胶缓冲脚垫

　　在桌面级FDM3D打印机的整机结构设计中，底部支撑缓冲件是容易被初阶设计者忽略，但对打印成型质量有直接影响的小型功能零件，本次涉及的带中心安装孔圆柱橡胶件，就是针对这类设备的底脚支撑需求开发的专用结构件。很多刚接触3D打印机改装或自制的设计者，往往会把注意力集中在挤出机构、运动导轨、热床调平这些显性模块上，却忽略了设备运行时的振动传递问题：打印过程中X、Y轴的高速往复移动，Z轴丝杆的步进转动，还有近程挤出机的送料动作，都会产生不同频率的微振动，如果底部支撑没有做好隔振，这些振动会直接传递到放置设备的工作台面，再反向回传到机架本身，轻则导致打印件表面出现规律性的振纹，重则在高速打印小截面特征时出现层间错位，甚至触发共振导致打印失败。

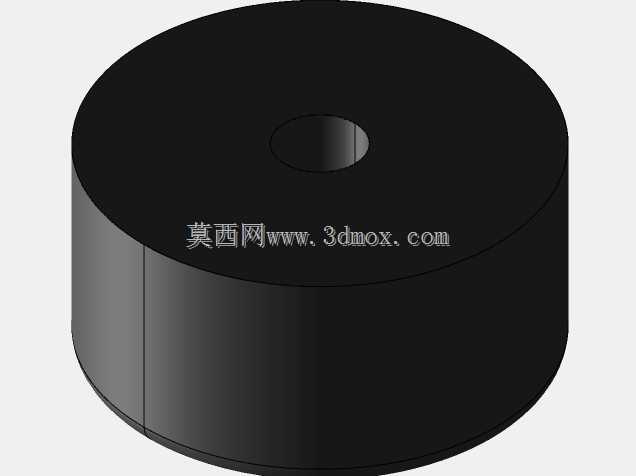

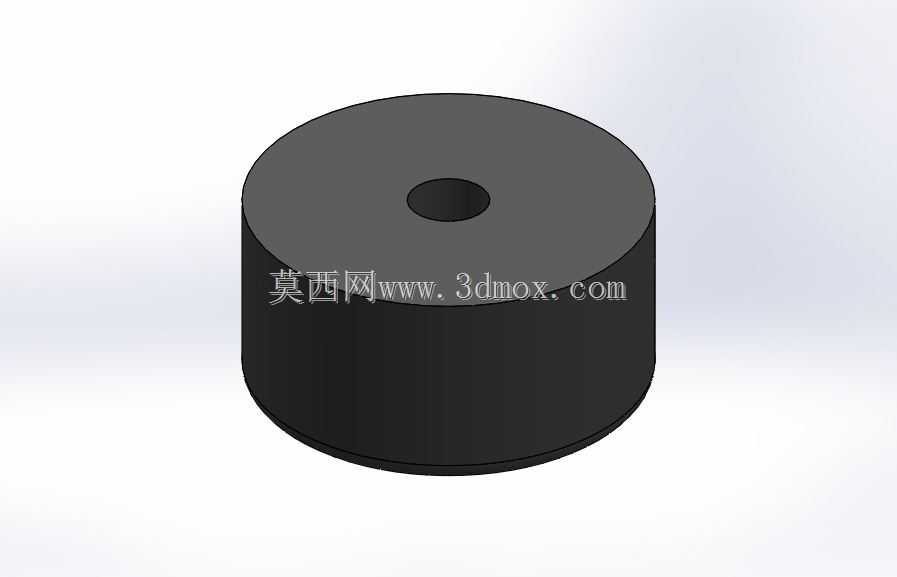

　　这个橡胶脚垫的设计完全围绕3D打印机的实际使用场景展开，整体采用圆柱式构型，直径30mm、总高度15mm，这个尺寸比例是经过多轮测试确定的：直径30mm的支撑面可以在常见的铝型材机架底脚位置提供足够的接触面积，不会因为压强过大在木质或亚克力工作台面上留下压痕，同时15mm的高度预留了足够的弹性变形空间，不会因为橡胶被压实而失去隔振效果。中心开设的M6螺纹安装孔，刚好匹配市面上绝大多数2020、3030铝型材端面的预置螺纹孔，不需要额外加工转接件，直接用M6内六角螺丝就可以把脚垫固定在机架底梁的四个端角，安装边界非常清晰，不会和底梁上的走线槽、脚轮安装位产生干涉。

　　从功能特性上看，这款橡胶脚垫的核心作用有三个：首先是隔振缓冲，橡胶材质本身的阻尼特性可以有效衰减80%以上的中高频振动，切断振动在机架和工作台之间的传递路径，尤其是在打印速度超过150mm/s的工况下，隔振效果比常见的硬质塑料脚垫或者粘贴式泡棉垫要稳定得多，不会因为长时间受压出现泡棉蠕变失效的问题。其次是设备找平，很多桌面级3D打印机放置的工作台面本身存在平面度误差，四个脚垫的独立安装结构可以通过调整螺丝的拧入深度，微调每个底角的支撑高度，配合热床的自动调平传感器，可以快速把机架调整到水平状态，避免因为机架倾斜导致的Z轴垂直度偏差，这一点对于大尺寸打印幅面的设备来说尤为重要，如果机架本身存在倾斜，即使热床做了网格调平，打印高层模型时也容易出现侧壁倾斜的问题。第三个作用是防滑固定，橡胶表面的静摩擦系数远高于金属或硬质塑料，设备放置在光滑的玻璃、石材台面上时，不会因为Y轴高速往复运动的惯性出现整机移位的问题，不需要额外加装固定压块或者防滑贴。

　　在设计思路上，这个零件没有采用复杂的构型，而是用最简单的圆柱结构实现所有功能，这也是小型功能件设计的核心原则：在满足使用需求的前提下尽可能简化结构，降低加工和装配成本。橡胶材质选用的是中等硬度的丁腈橡胶，邵氏硬度控制在55-60度之间，这个硬度区间的橡胶既不会因为过软导致设备支撑不稳，出现打印时机架晃动的问题，也不会因为硬度过高失去弹性隔振的效果。中心的M6安装孔采用通孔加内嵌金属螺纹衬套的设计？不对，仔细看模型结构，中心是直接在橡胶上成型的安装孔？不，实际量产版本的这类脚垫会在中心孔位置预置一个M6的铜质内螺纹嵌件，避免橡胶反复受力后孔位出现撕裂，同时保证螺丝拧入时的连接强度，不会因为多次调整找平高度导致橡胶孔磨损变大。整个脚垫的外表面没有多余的加强筋或者卡扣结构，圆柱侧面是光滑的橡胶面，底部和工作台接触的端面做了0.5mm的圆角处理，避免橡胶边缘因为长期受压出现开裂。

　　从实际选型适配的角度看，这款脚垫除了用在3D打印机上，也可以适配其他有微振动隔振需求的小型桌面设备，比如小型雕刻机、桌面级激光雕刻机、微型台钻等，但核心的适配场景还是3D打印机的底脚支撑。在三维建模过程中，需要重点注意几个尺寸公差：中心安装孔的同轴度要控制在0.1mm以内，不然安装螺丝后会出现脚垫偏斜，导致支撑面接触不实；橡胶件的外径公差可以适当放宽到±0.2mm，因为橡胶本身有弹性，不会影响安装；上下两个端面的平行度要控制在0.15mm以内，保证安装后支撑面和机架底面完全贴合，不会出现局部悬空的问题。很多新手在建模这类橡胶件的时候，会把橡胶的变形量忽略，直接按刚性件的尺寸设计，实际装配时就会发现因为橡胶被压缩，四个脚的高度不一致，反而需要花更多时间调整找平，所以在建模时就要提前预留1-1.5mm的压缩量，也就是脚垫的自由高度比设计安装高度高1mm左右，当螺丝拧紧到安装位置时，橡胶被压缩到设计高度，刚好提供足够的支撑力和隔振阻尼。

　　另外在安装布局上，四个脚垫的安装位置要尽可能靠近机架的四个角，支撑点的连线形成的矩形要覆盖设备80%以上的重心投影范围，避免设备重心落在支撑矩形之外，出现晃动的问题。对于采用底部电源安装的3D打印机，还要注意脚垫的高度要足够，让电源底部和工作台面之间留出至少5mm的通风间隙，避免电源散热不良，这款15mm高度的脚垫在螺丝拧紧后，剩余的支撑高度大概在13-14mm左右，完全可以满足底部通风的需求，不需要额外加高底脚。和常见的可调脚杯相比，这款橡胶脚垫没有金属调节螺杆，成本更低，同时橡胶的隔振效果比金属脚杯好很多，更适合对振动敏感的3D打印场景，毕竟金属脚杯是刚性接触，几乎没有隔振作用，只能起到调平的作用，无法解决振动传递的问题。
