闪电标识椭圆挂饰3D打印钥匙挂件

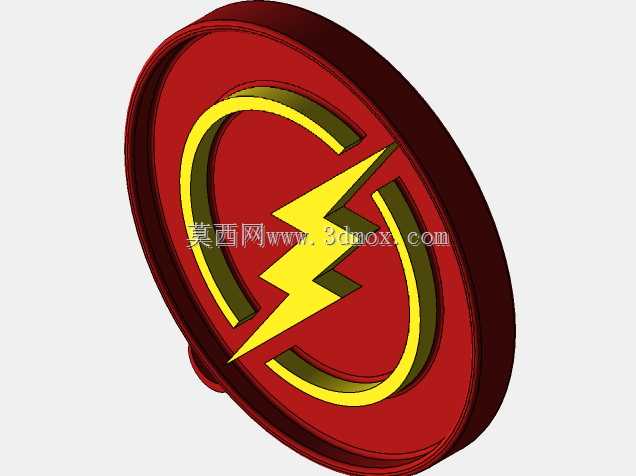

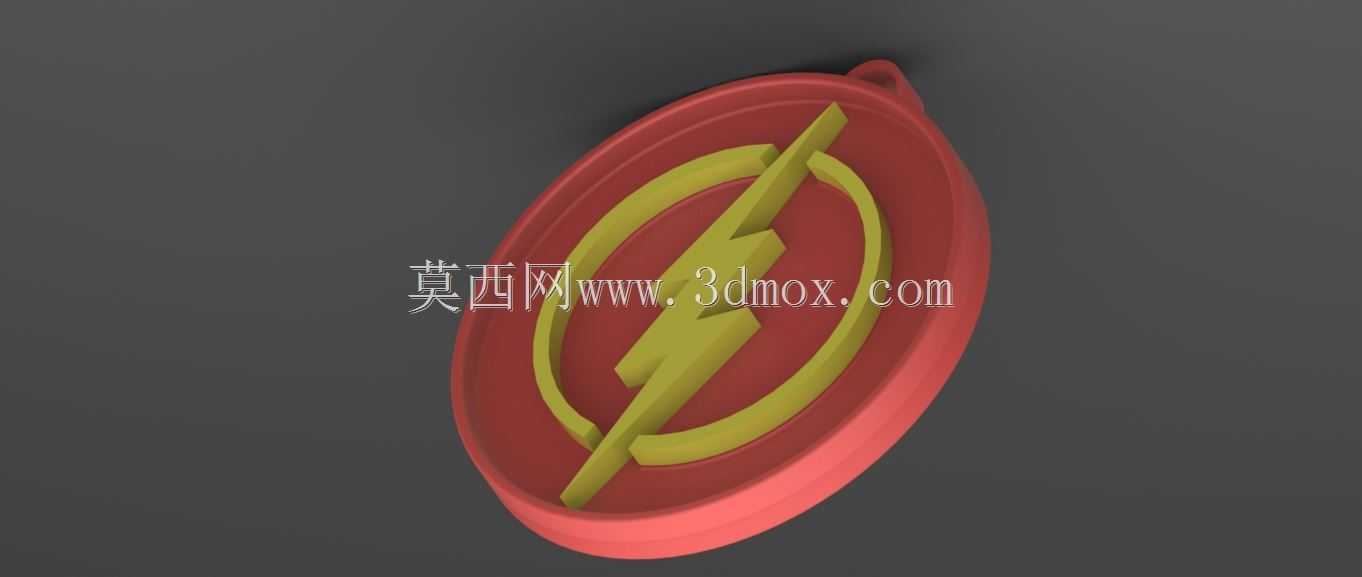

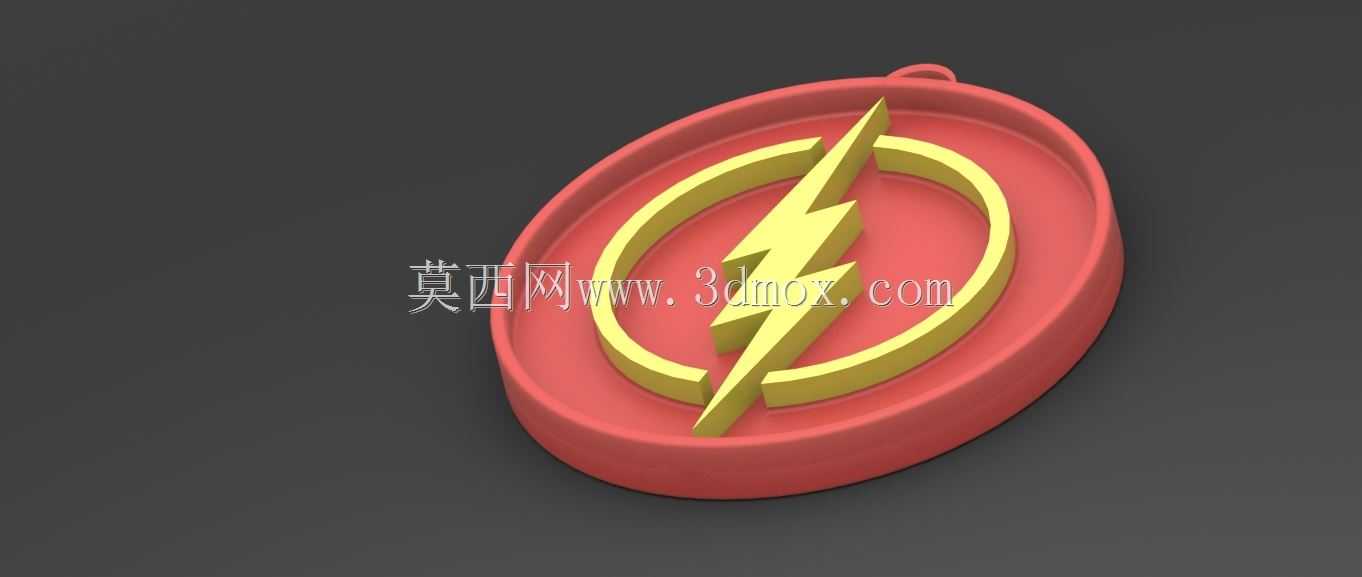

　　这款挂饰类零件的设计，最初是面向桌面级FDM3D打印设备的成型特性做的适配，整体采用椭圆盘式基底加凸起标识的双层结构，没有复杂的内凹倒扣或者悬空大跨度结构，打印时不需要额外添加支撑结构，能有效降低打印耗材损耗，同时减少后处理打磨的工作量。从实际使用场景来看，这类挂件主要用于日常随身钥匙串的装饰搭配，也可作为背包拉链头的替换挂饰，或是同主题文创周边的配套小配件，日常携带过程中会频繁与钥匙、包袋面料、桌面等物体产生摩擦碰撞，因此结构设计上特意做了多处抗冲击优化。基底部分采用边缘倒圆角的厚壁结构，整体壁厚控制在2.5mm到3mm之间，既不会因为壁太薄导致打印时出现翘边、层间结合力不足的问题，也不会因为壁厚过大造成打印时间过长、

　　耗材浪费的情况，同时足够的壁厚能保证日常摔碰时不会出现开裂、碎裂的问题。顶部的挂孔采用一体化成型的凸耳结构，挂孔内径设计为5mm，能够适配市面上绝大多数常规规格的钥匙圈、龙虾扣、挂绳，挂孔周边做了局部加厚处理，厚度比基底壁厚多出1.2mm，避免长期悬挂拉扯时挂孔位置出现应力断裂，这也是日常使用中挂件最容易出现失效的位置，加厚处理能大幅提升零件的使用寿命。表面的闪电标识采用凸起式设计，凸起高度为1.2mm，标识边缘全部做了R0.8mm的圆角过渡，一方面是避免尖锐边角在打印时出现层纹堆积、毛刺过多的问题，另一方面也能防止日常使用中尖锐边角刮伤衣物或者皮肤，同时凸起的结构在长期摩擦过程中，标识的辨识度不会因为磨损快速下降。

　　整个零件的外形尺寸控制在长45mm、宽38mm、总厚度8mm的范围内，这个尺寸大小刚好适合单手握持，不会因为体积过大在钥匙串上显得累赘，也不会因为尺寸过小导致标识辨识度不足，同时这个尺寸刚好适配大多数桌面级3D打印机的最小成型幅面，哪怕是入门级的小尺寸打印设备也能一次成型多个，批量制作时的效率更高。从设计思路上，整个模型的建模过程全部采用实体特征构建，没有碎面、非流形几何等问题，导入切片软件时不会出现几何错误，能够直接生成打印路径，不需要额外做几何修复。基底的背面做了0.3mm的微凹平面处理，打印时这个面作为贴合热床的接触面，能够大幅提升第一层的附着效果，减少打印翘边的概率，同时微凹的结构不会影响背面的整体平整度，

　　日常放置时也不会出现硌手的问题。标识与基底的结合位置全部做了圆角过渡，没有直角接缝，一方面能避免打印时接缝位置出现应力集中导致层间开裂，另一方面也能减少日常使用中接缝位置积灰、藏污纳垢的问题，日常清洁只需要简单擦拭即可。考虑到3D打印不同耗材的成型特性，整个模型的所有相邻面的过渡角度都控制在45度以上，哪怕是使用PLA、PETG这类常规入门耗材，也能在无支撑的情况下获得光滑的表面效果，如果使用柔性耗材打印，还能获得更好的抗摔性能，适合给儿童作为随身小配饰使用。挂孔的位置特意设置在椭圆基底的短轴顶端，悬挂时整个挂件的重心刚好落在挂孔的正下方，不会出现歪斜、翻转的情况，挂在钥匙串上时标识能够始终保持正向朝向，视觉效果更规整。
