40x80规格工业挤压铝型材截面结构

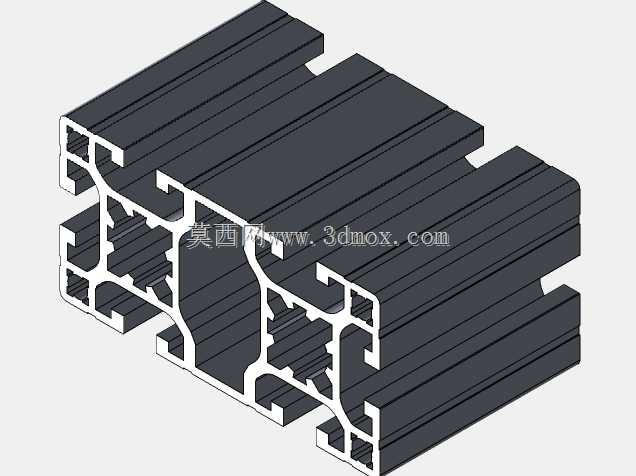

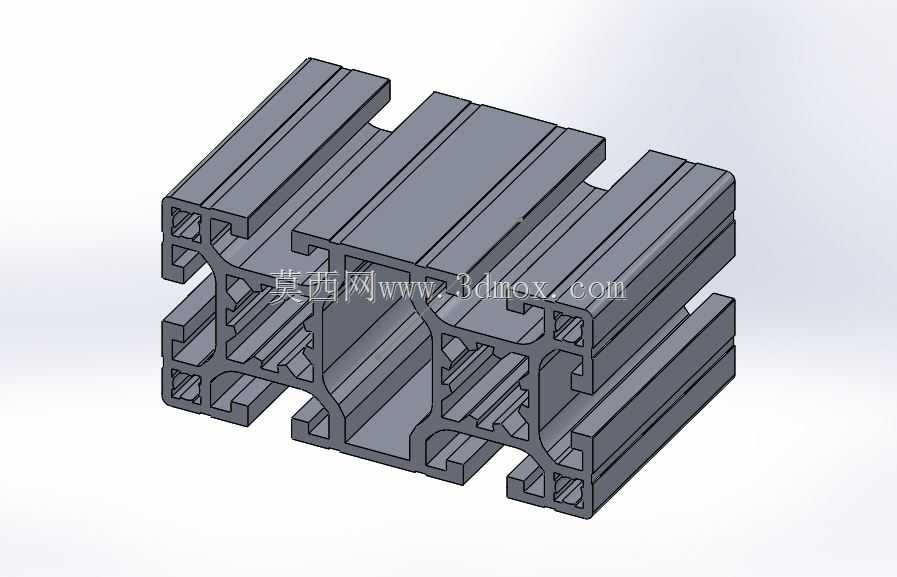

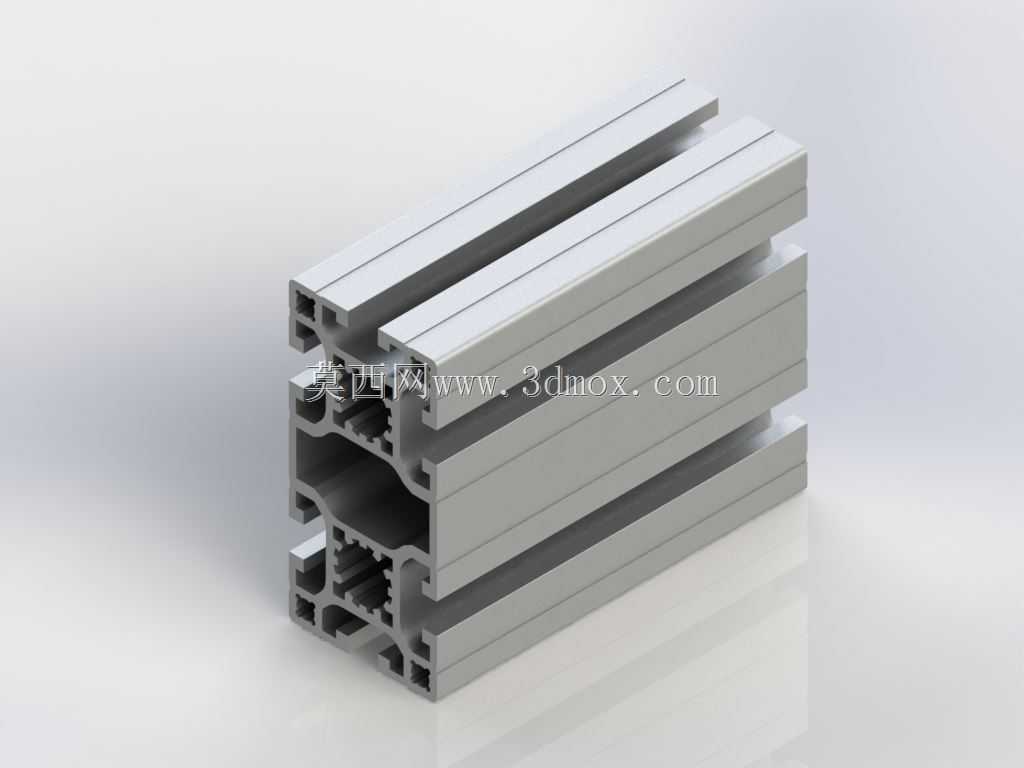

　　在非标自动化设备搭建、工业生产线防护围栏制作、检测设备机架组装的场景里，40系列铝型材一直是选型清单里的高频选项，这款40x80规格的基础款铝型材，是在常规4040型材的基础上拓展截面承载宽度的衍生款，适配需要更高抗弯截面模量的安装场景。从截面结构来看，这款型材采用多腔室中空设计，沿80mm宽度方向对称布置了三组主支撑筋，相邻腔室之间的连接筋做了圆弧过渡处理，避免挤压成型过程中应力集中导致的型材变形，同时也能提升型材整体的抗扭性能。型材四周的安装槽采用标准欧标槽口设计，槽宽适配常用的T型螺栓、弹片螺母等标准紧固件，不需要额外在型材上打孔攻丝，组装时只需要将紧固件预置在槽内，调整到对应安装位置锁紧即可，能大幅缩短机架组装的周期，也方便后期设备改造时的结构调整。

　　设计这款型材截面的时候，首先要兼顾挤压生产的工艺可行性，所有壁厚保持均匀一致，避免壁厚差过大导致挤出后冷却变形，截面的所有内角都做了适配挤压模具的圆角处理，不会出现尖角结构导致模具寿命缩短的问题。从安装边界来看，这款型材的截面外形尺寸严格控制在40mm×80mm的公差范围内，相邻型材拼接时，端面可以采用标准的40系列端面连接板连接，也可以采用角槽连接件直接嵌入槽内实现90度拼接，不需要额外加工端面。型材的槽口位置设计了定位凸台，安装封板、亚克力防护板的时候，可以直接将板材嵌入槽内，配合密封条就能实现防护结构的快速安装，不需要额外做压条固定。

　　在实际设备应用中，这款型材常用来做输送线的侧边主梁，因为80mm的宽度方向能提供比4040型材更高的抗弯能力，跨度在1.2米以内的输送段，不需要额外增加中间支撑就能满足常规轻型工件输送的承载要求，不会出现主梁下挠的问题。也可以用来搭建设备的底部支撑框架，配合可调脚杯实现设备整体的水平调节，多腔室的结构可以在型材内部穿设设备的气管、电缆，将管线隐藏在型材内部，提升设备整体的整洁度，避免管线外露被工件剐蹭损坏。做检测设备的工作台框架时，这款型材的上表面可以直接安装台面板，槽内预置的螺母可以灵活调整台面板的固定位置，适配不同尺寸的台面板安装需求，后期如果需要在工作台上增加检测模组、扫码枪支架等附件，也可以直接在型材槽内加装紧固件，不需要重新对框架做打孔加工。

　　从结构受力的角度分析，这款型材的截面惯性矩在80mm宽度方向远高于同系列4040型材，当作为悬臂结构的支撑梁使用时，相同伸出长度下的端部位移量更小，适合用来安装需要一定伸出长度的操作面板支架、传感器安装支架。型材的表面采用阳极氧化处理，氧化膜厚度满足工业使用要求，日常使用中不容易被腐蚀，也不会出现生锈掉屑的问题，适合在电子组装、食品包装等对环境洁净度有一定要求的车间使用。挤压成型的型材直线度控制在标准范围内，长尺寸下料后不需要额外做校直处理就能直接用于组装，能减少后续加工的工序。在模块化设备搭建中，这款型材可以和同系列的4040、4080等不同规格的型材通用所有连接配件，不需要单独采购特殊的紧固件，能降低企业的配件库存压力，设计人员做结构设计时也可以直接调用标准截面模型，不需要重新绘制截面，提升设计效率。
