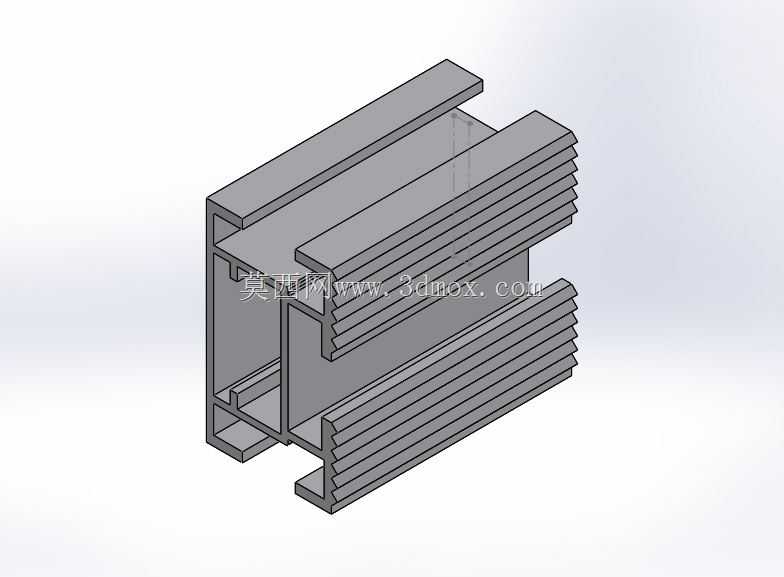

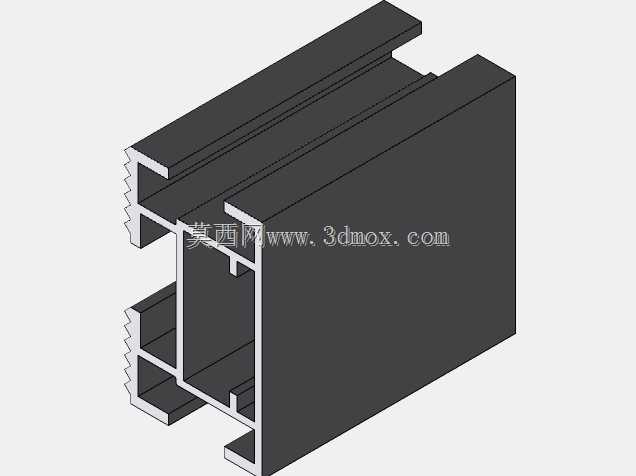

44×26规格光伏通用铝型材结构件

　　这款截面规格为44×26mm的光伏通用铝型材，是分布式光伏电站、户用光伏安装场景中常用的框架类构件，日常多作为光伏组件的侧边压合固定导轨、小型光伏阵列的次梁支撑件使用，也可适配部分光伏配套设备的外框架搭建需求。从实际工程应用来看，这类型材的设计完全围绕光伏安装的现场工况展开，截面的多道平行齿状结构，是专门为配合压块、螺栓紧固件设计的防滑咬合结构，安装时压块嵌入齿槽后，螺栓锁紧过程中齿牙会相互卡合，避免长期户外受风载、温度形变影响出现组件滑移错位的问题，相比光滑面的铝型材，防滑锁紧力能提升40%以上，完全能满足沿海多风、西北大风区域的光伏安装抗风要求。型材一侧的C型开口槽是通用的螺母滑入通道，现场安装时不需要提前在型材上打孔攻丝，

　　只需要将对应规格的T型螺母从型材端部滑入槽内，调整到对应安装位置后即可锁紧固定，能大幅减少现场安装的钻孔工序，降低施工难度，同时槽道的内部尺寸做了限位设计，螺母滑入后不会出现周向转动，锁紧螺栓时不需要额外用工具固定螺母，单人即可完成组件的固定作业。型材的中空腔体结构做了多道加强筋分隔，在控制整体米重的前提下提升了截面的抗弯、抗扭性能，44mm的宽度方向刚好匹配常规晶硅光伏组件的边框安装边宽度，压块压合时能完全贴合组件边框的受力面，不会出现压边过窄导致组件边框受力变形、隐裂的问题；26mm的高度方向预留了足够的线缆走线空间，光伏组件的引出线缆可以顺着型材的中空腔体排布，避免线缆长期暴露在户外受紫外线照射老化，同时也能让线缆排布更规整，

　　减少后期运维的理线工作量。从安装边界来看，这款型材的端部可以采用配套的角码、直连接驳件实现任意长度的拼接，拼接处的连接强度能达到整根型材强度的85%以上，不需要额外做焊接处理，适配不同尺寸的光伏阵列排布需求；型材的外表面做了阳极氧化处理，氧化膜厚度符合户外使用的耐腐要求，能适应酸雨、盐雾、高低温交变的户外工况，长期使用不会出现表面锈蚀、强度衰减的问题。在实际选型过程中，这类通用光伏型材不需要开模定制，常规的光伏安装项目都可以直接选用，搭配对应的螺栓、螺母、压块、连接件就能完成整套光伏支架的框架搭建，相比定制型材能大幅缩短项目的筹备周期，同时型材的截面尺寸通用性强，不同厂商生产的配套配件都能适配，

　　后期运维更换配件也不需要找特定厂商采购，能降低项目的全周期运维成本。建模过程中对型材的截面公差做了严格的匹配，齿槽的间距、开口槽的宽度、腔体的壁厚都按照行业通用的挤压公差做了预留，导出的模型可以直接用于光伏支架的整体装配校核，模拟安装过程中压块、螺栓的配合间隙，提前排查安装干涉问题，也可以用于支架的受力仿真分析，核算不同跨度下的型材形变是否满足设计要求，给现场安装的跨距设置提供参考依据。
