工业车间划线用金属工作台结构设计

　　这款金属划线工作台的设计，核心围绕机加工车间、钣金加工工段的划线工序作业需求展开，区别于常规装配工作台的承载设计逻辑，其台面平整度、框架抗扭刚性是设计阶段的核心考量指标。在实际生产场景中，这类工作台主要承担毛坯件划线、零件尺寸校验、钣金件放样标记的作业功能，作业过程中工人会借助高度尺、划针、划线盘等工具，在台面上完成零件的加工基准标记，因此台面不能出现局部凹陷、整体翘曲的问题，否则会直接导致划线尺寸偏差，后续加工出的零件会出现基准错位、尺寸超差的报废问题。

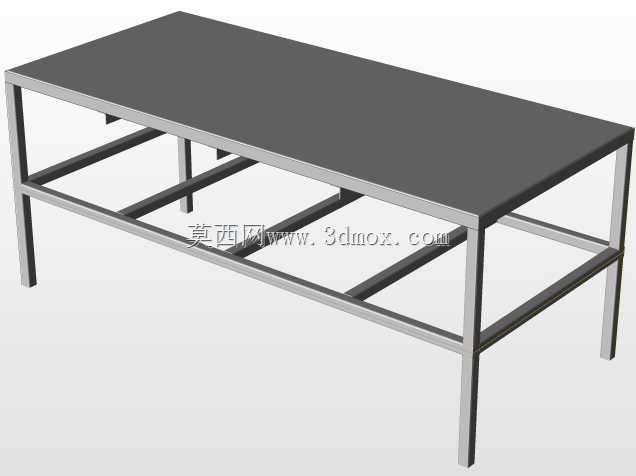

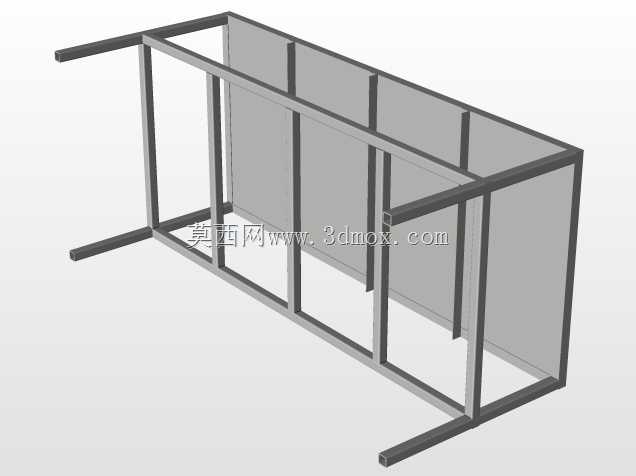

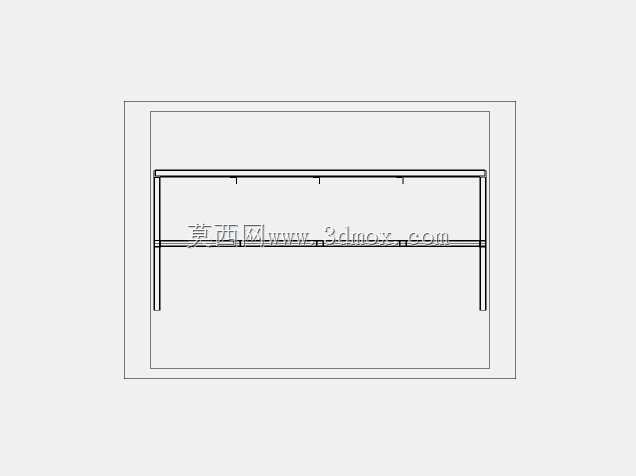

　　从结构设计思路来看，整体采用方管焊接框架搭配整块钢制台面的组合形式，四条竖直支撑腿选用等边长的厚壁方管，保证竖直方向的承载能力，避免长期承重出现腿柱弯折的问题；支撑腿之间设置了三层横向拉撑，最上层拉撑贴近台面底部，直接承接台面传递的竖向载荷，中层和下层拉撑沿桌体长度方向通长布置，同时在宽度方向设置短拉撑形成矩形框格结构，这种拉撑布局一方面可以抵消框架受到的水平方向扭力，比如工人在台面上拖动重型毛坯时产生的水平摩擦力，不会让框架出现平行四边形变形，另一方面下层拉撑还可以临时放置划线工具、待加工工件，提升工位的空间利用率。台面选用整块冷轧钢板加工，表面经过磨削处理保证平面度，钢板底部与上层拉撑之间采用满焊连接，避免台面局部受力出现塌陷，焊接完成后整体做去应力退火处理，消除焊接应力防止后期使用过程中出现台面变形。

　　在安装边界与外形尺寸的考量上，这类工作台的高度设置匹配站立作业的人体工程学要求，作业面高度保持在操作人员手肘下垂100mm左右的位置，工人长时间划线作业不会出现腰部过度前倾的疲劳问题；桌体长度方向预留足够的工件摆放空间，能够覆盖常规轴类、板类、小型箱体类零件的划线需求，宽度方向保证在放置工件后，仍有空间摆放划线工具、量具，不会出现操作空间局促的问题。安装时不需要额外打地脚螺栓固定，依靠四个支撑腿的橡胶防滑垫与地面接触即可，既可以保证工作台放置稳定，不会在作业过程中出现滑移，也方便车间根据生产动线调整工位位置，不需要做复杂的基础施工。

　　在实际使用场景中，这类金属划线工作台除了承担划线作业功能外，也可以兼顾小型零件的校形、简单装配作业，厚壁钢制台面能够承受小吨位千斤顶的校形压力，不会出现台面凹陷。框架的所有焊接位置都做了打磨处理，没有尖锐焊渣、毛刺，避免工人作业过程中被划伤，整体表面做喷塑处理，具备基础的防锈、耐油污能力，车间日常使用中沾染的切削液、划线涂料可以直接用抹布擦拭清理，不会渗入台面造成腐蚀。不同于轻型装配工作台的薄板折弯结构，这款工作台的所有型材壁厚都经过载荷校核，按照均布载荷每平方米承载不低于五百公斤的标准设计，即使放置重型铸件毛坯，也不会出现框架变形、台面弯曲的问题，完全满足工业生产场景下的重载作业需求。桌体底部的四个支撑腿可以选配可调脚杯，针对地面不平整的车间场景，可以通过调整脚杯高度保证台面水平，进一步提升划线作业的尺寸精度，避免因为地面倾斜导致的划线基准偏差。
