便携式手动电缆敷设收放支架

　　在电力施工、弱电布线、临时用电布设的现场作业场景里，线缆的收放效率直接影响整体施工进度，传统的人工拖拽线缆不仅容易造成线缆外皮磨损、线芯扭曲，还会因为线缆打绞增加后期接线的故障隐患，这款手动式电缆收放支架，就是针对户外零散布线、短距离线缆敷设场景设计的实用作业辅具。

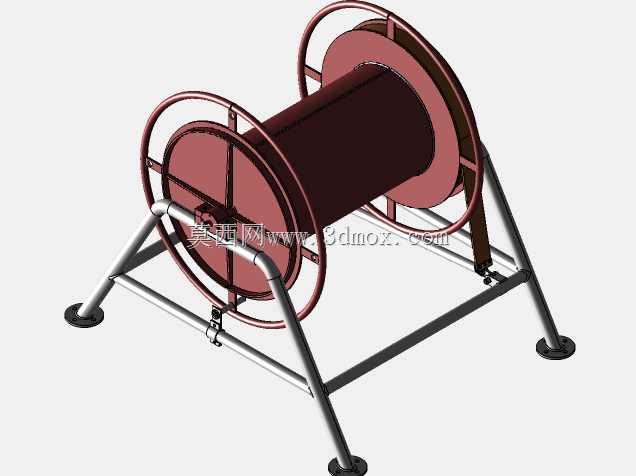

　　从实际使用逻辑出发，这款设备的核心功能是实现成盘线缆的承托与可控收放，作业时无需人工抬举整盘线缆，只需将线缆盘套装在中部的卷筒轴位上，通过两侧的轮辐式挡盘限制线缆的轴向窜动，避免收放过程中线缆从卷筒侧边滑脱。支架采用A字形支腿结构，四条支腿底部均设计了带安装孔的固定脚盘，在硬质平整地面作业时，可通过膨胀螺栓将脚盘与地面固定，抵消收放线过程中产生的侧向拉力，防止支架侧翻；如果是在松软的户外泥土地面作业，也可通过重物压载脚盘的方式实现固定，适配不同作业场地的安装条件。

　　卷筒部分的设计充分考虑了手动操作的人机工程需求，两侧的环形手轮直径大于卷筒本体，操作人员可握持手轮边缘转动卷筒，转动过程中力臂更长，操作更省力，手轮表面做了圆弧过渡处理，避免转动时剐蹭操作人员手部。卷筒与支架的连接部位采用了低摩擦的转动副设计，转动过程无卡滞，即使是满负载的线缆盘，单人也可轻松完成收线与放线操作。支架侧面还设计了锁止踏板，当放线到需要的长度后，踩下踏板即可通过摩擦块抵紧卷筒侧边，实现卷筒的临时锁止，防止线缆因为自身张力继续松脱，无需额外的绑扎固定，适配施工过程中频繁停顿、分段布线的作业节奏。

　　从结构设计的细节来看，这款支架的整体框架采用圆管弯折焊接成型，在保证结构强度的前提下尽可能降低了设备自重，方便单人搬运转场，支腿与卷筒框架的连接部位采用了三角加强筋结构，可承受满盘线缆的径向载荷，长期使用不会出现支腿外撇、焊缝开裂的问题。卷筒的挡盘采用辐条式结构，相比整板式挡盘重量更轻，同时不会积存雨水、泥污，适合户外复杂工况下长期使用。

　　在安装边界方面，这款支架的支腿展开后形成的支撑面宽度大于卷筒直径，保证了设备的静态稳定性，卷筒的有效容纳宽度适配常规小到中规格的电力电缆、通信线缆盘，可满足大部分民用布线、临时用电、弱电施工的线缆规格需求，设备整体高度符合成年人站立操作的舒适区间，作业时无需弯腰俯身，长时间操作也不易产生疲劳。

　　不同于大型机动式线缆收放设备，这款手动支架没有复杂的动力机构，整体结构简单可靠，几乎没有易损部件，日常维护仅需定期在转动部位加注润滑脂即可，即使在无供电的野外作业场景也可正常使用，非常适合装修施工、通信抢修、户外临时活动布线等零散作业场景使用，能够有效降低线缆收放的人工劳动强度，减少线缆在敷设过程中的损伤，提升布线作业的整体效率。
