双层分隔式工业型材支撑框架结构

　　这类双层分隔式型材支撑框架，在车间工位改造、小型设备集成、仓储零散物料规整场景里的出镜率极高，很多做非标设备集成的工程师在做方案初期，都会先搭这类基础框架做承载基底，再往上加装功能组件。从实际落地的使用场景看，它既可以作为小型检测设备的主机架，用来承托电控元件、检测探头与操作面板，也能独立作为车间线边的物料暂存架，放置工装夹具、待加工小件与作业指导文件，部分对洁净度有要求的电子组装工位，还会在框架外侧加装亚克力挡板做成简易防尘工位棚，适配性比单一功能的焊接机架强很多。

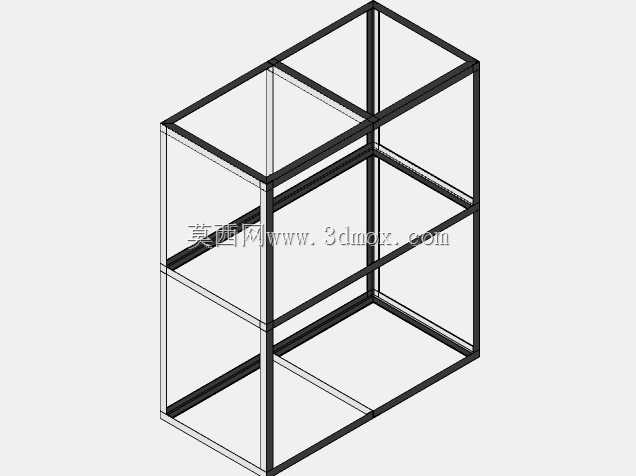

　　从结构设计思路上看，这款框架采用了对称式双仓分隔布局，竖向主支撑型材沿框架四角布置，中间增设一道通长竖向支撑梁，把整体框架等分为两个独立的竖向仓室，同时在框架总高度约二分之一的位置设置一层横向承托层，把每个竖向仓室再拆分为上下两个独立置物空间，相当于整体形成四个独立的储物或安装区间，这种布局的好处是可以把不同重量、不同功能的组件分层放置，避免重物集中在框架上部导致整体重心偏高，也能减少不同功能组件之间的干涉。框架的所有连接节点都采用型材配套的角件与内置连接件固定，没有采用现场焊接的工艺，一方面是避免焊接变形导致框架整体的平面度超差，另一方面也方便后期根据实际使用需求调整层板高度、增减分隔梁，不需要做切割焊接作业，现场只需要内六角扳手就能完成调整，适配产线快速迭代的改造需求。

　　从功能特性上看，框架的顶部采用整圈型材围合形成封闭的顶部边框，既可以作为顶部安装面固定照明灯具、风机或者标识牌，也能防止放置在顶层的物品从边缘滑落；底部同样做了整圈型材围边，一方面是增强框架底部的抗扭刚度，避免框架长期承重后出现底角外扩的变形，另一方面也方便在底部加装脚轮或者可调支撑脚——如果需要框架具备移动性，直接在底部型材的预置槽位安装万向带刹脚轮就能做成移动工位架，如果需要固定放置，就安装橡胶可调支撑脚，通过调整脚杯高度来适配地面不平整的安装场景，保证框架整体的水平度，避免上层放置的设备因为框架倾斜出现运行偏差。中间的横向承托层采用和主框架同规格的型材做横纵梁布置，梁的间距根据常规放置物件的尺寸设计，既可以直接在梁上铺设钣金层板或者密度板作为置物面，也可以直接在横梁上通过T型螺栓固定设备安装板，不需要额外打孔，安装调整的灵活度很高。

　　从外形尺寸与安装边界来看，这款框架的整体比例偏向窄高型，横向总宽度与纵向深度的比例约为2:1，总高度约为宽度的1.5倍，这种尺寸比例的好处是占地面积小，适合放置在车间通道侧边、设备之间的空隙位置，不会占用过多的作业通道空间；框架的所有型材端面都做了封头处理，没有裸露的型材切割毛刺，避免作业人员磕碰受伤，型材表面采用阳极氧化处理，在常规车间环境下不容易生锈腐蚀，日常清洁只需要用湿抹布擦拭即可，维护成本很低。在做安装边界预留的时候，需要注意如果框架要加装侧封板或者门板，需要在框架外侧预留至少20mm的安装空间，避免和周边的设备、墙体产生干涉；如果框架上要放置重量较大的设备，需要核算每个支撑脚的承重，地面的承载能力要匹配框架总承重，避免地面沉降导致框架变形。另外在实际装配的时候，要先把所有连接件预紧，调整好框架的对角线误差控制在2mm以内之后，再逐个把螺栓拧紧，避免强行拧紧螺栓导致框架产生内应力，长期使用后出现连接松动的问题。这类框架的结构没有复杂的曲面或者异形件，所有构件都是标准型材切割而成，加工难度低，制作周期短，对于需要快速搭建工位或者设备基底的场景来说，是性价比非常高的结构方案。
