单辐条手轮控制操作件三维设计

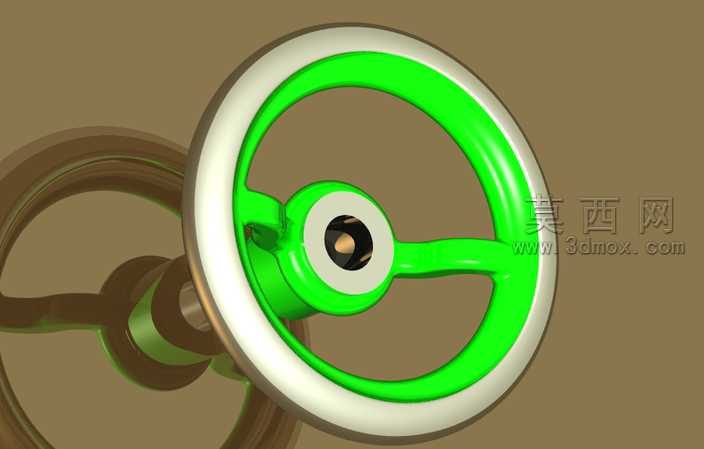

本作品为工业设备操控用单辐条手轮的三维建模设计成果，建模过程依托三维参数化设计逻辑完成，首先从手轮的核心功能需求出发，确定整体尺寸比例：外圈轮缘采用符合人体工学的圆弧截面设计，保证操作人员握持施力时的贴合度，避免长时间操作产生硌手的不适感。中心轮毂部分设计为阶梯轴孔结构，预留与设备阀杆、调节轴的配合安装位，轴孔周边做倒角过渡处理，既减少装配时的应力集中，也能提升安装对位的便捷性。连接轮缘与轮毂的单根辐条采用流线型变截面设计，从轮毂处的较厚结构逐步过渡到与轮缘衔接处的薄型结构，在保证整体结构强度、满足扭矩传递需求的前提下，尽可能减少不必要的材料冗余，实现轻量化设计。建模过程中优先采用草图驱动的特征建模方式，先绘制手轮的中心对称截面草图，通过旋转特征生成基础的轮缘与轮毂基体，再通过拉伸、放样特征生成辐条结构，之后对所有棱边添加不同半径的圆角特征，模拟真实金属手轮的钝化处理效果，避免尖锐边角带来的安全隐患。材质渲染阶段，为模型赋予哑光金属材质，模拟铸铁手轮的表面质感，调整材质的粗糙度、反光度参数，让渲染效果贴近工业场景中实际使用的手轮外观，同时添加柔和的环境光影，通过地面投影效果凸显手轮的立体结构与空间层次感。设计过程中充分考虑手轮的实际使用场景，对辐条与轮缘、轮毂的衔接位置做了加强筋过渡处理，避免长期承受扭转力时出现结构断裂的问题，整体模型结构完整，特征参数可编辑，能够直接用于后续的工程图导出、装配模拟以及3D打印验证，可适配各类需要手动调节的工业设备、阀门机构的操控需求。
