高精度回转式顶尖机械结构三维设计

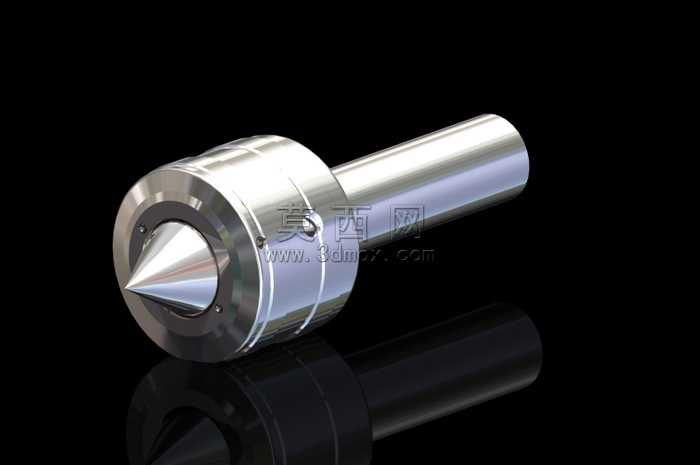

本作品为机床加工用回转顶尖的三维参数化设计模型，整体采用同轴回转体结构布局，建模阶段严格遵循机械加工工装的设计公差规范，先通过草图绘制各段轴径、锥头、外壳体的截面轮廓，利用旋转凸台特征生成主体基础结构，再对顶尖头部的锥面进行角度校准，保证顶尖锥角符合通用机床尾座的适配标准，同时对外壳体的安装定位槽、密封环槽进行细节特征构建，通过圆周阵列完成外壳紧固螺钉孔的均匀排布，确保各孔位的同轴度与位置度符合装配要求。材质渲染阶段，针对顶尖工作锥面与轴杆部分赋予高抛光金属材质，模拟硬质合金或淬火轴承钢的表面质感，添加细微的磨削纹理提升真实感，对外壳主体部分赋予拉丝不锈钢材质，区分不同部件的加工工艺差异，背景采用纯黑反光平面，通过环境光遮蔽效果凸显模型的金属反光特性与轮廓层次，清晰展现各部件的装配衔接关系。结构设计上，内部预留了轴承安装腔、密封结构位与润滑通道，顶尖头部采用大锥角设计兼顾定心精度与承载能力，柄部采用标准直柄结构适配多数机床尾座的装夹尺寸，外壳与内部回转体之间设计有防尘密封结构，可有效阻挡加工过程中的切屑、切削液进入内部轴承腔，延长工装使用寿命。设计过程中优先考虑零件的加工工艺性，所有外圆面、锥面均设计为可通过车削、外圆磨削完成加工的结构，螺钉孔、密封槽等特征均采用标准刀具可加工的尺寸规格，避免出现非常规加工特征，同时对各部件的装配间隙进行合理预留，保证回转部件转动顺畅无卡滞，整体模型结构完整，细节还原度高，可用于机床工装的结构演示、加工工艺参考以及相关课程的教学案例使用。
