手持麦克风全零件拆解结构三维设计

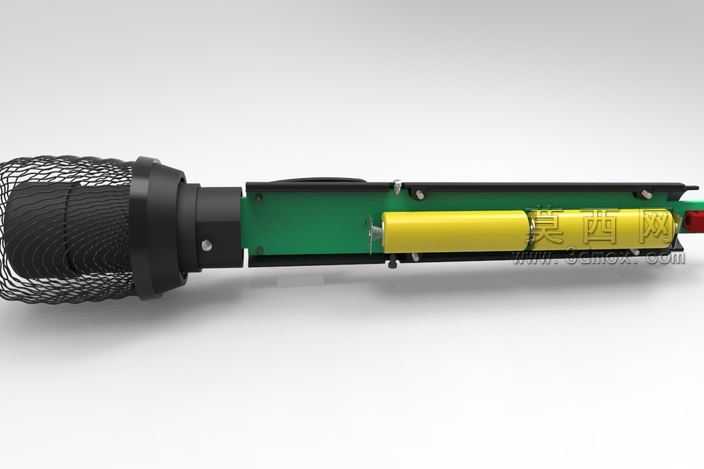

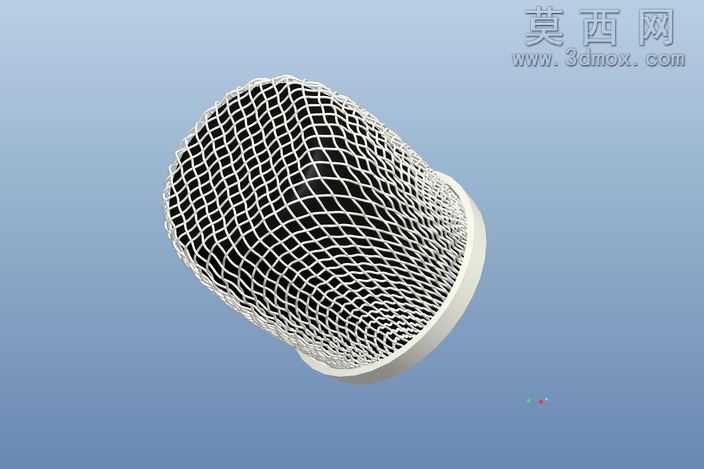

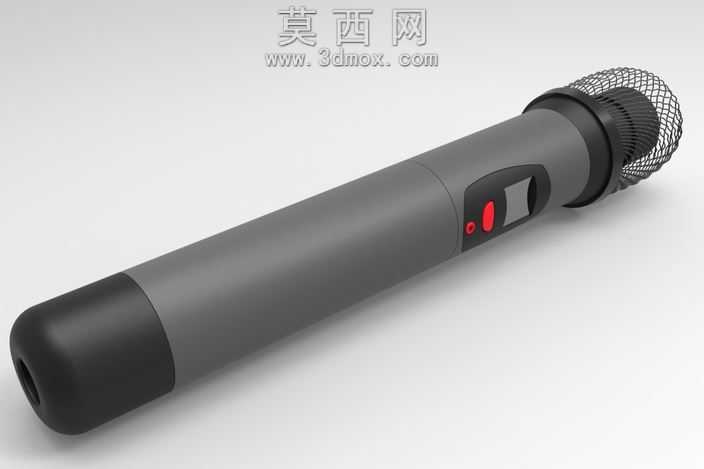

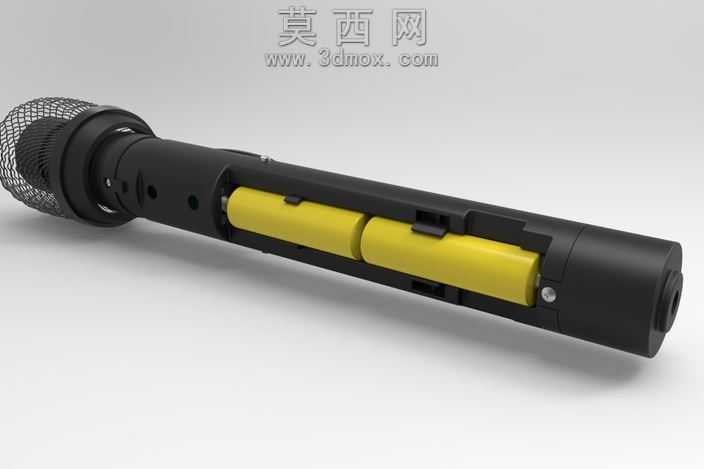

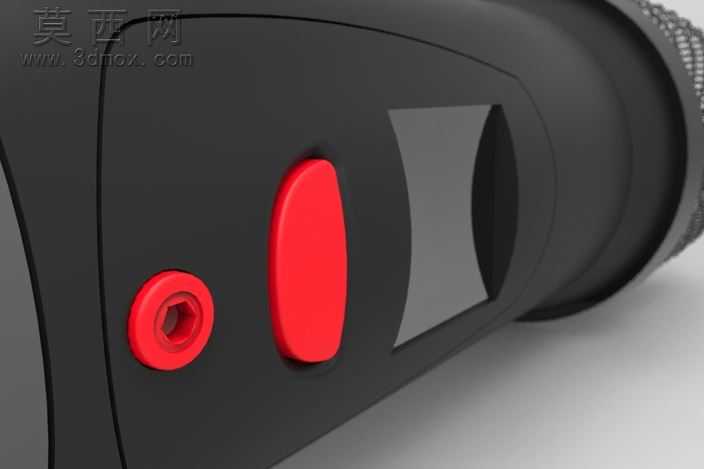

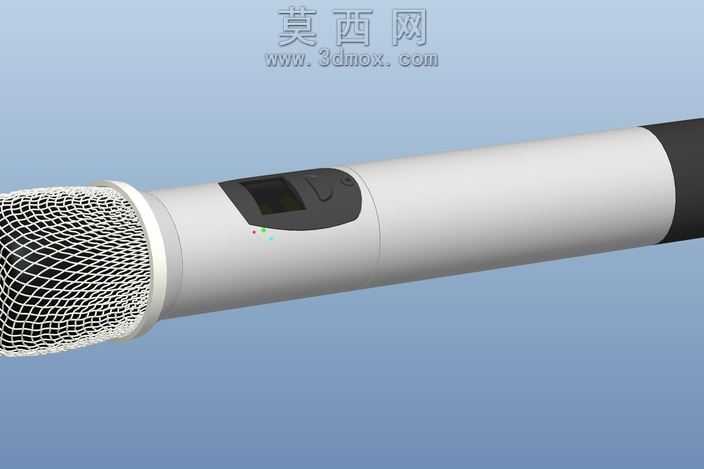

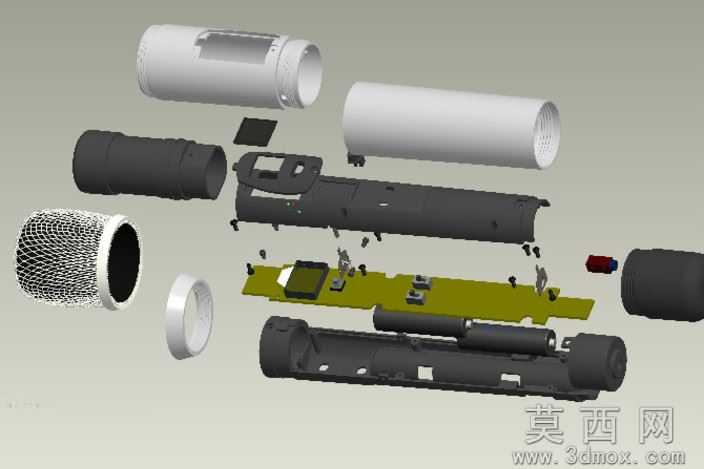

本作品为手持麦克风的完整结构三维建模成果，建模过程严格遵循消费类电声产品的实际生产装配逻辑，先通过三维草绘勾勒各零件的基础轮廓，再通过拉伸、旋转、抽壳、布尔运算等特征命令完成单个零件的精细化建模，全程保证各零件的尺寸公差匹配，满足后续装配干涉检查的要求。渲染阶段针对不同零件的材质特性做了对应参数调整：金属网头部分采用编织金属网材质，调整了金属粗糙度与反射参数，还原网罩的通透金属质感；上下外壳分别设置哑光磨砂塑料与亮面塑料材质，区分不同壳体的表面处理工艺；内部PCB电路板设置玻纤基板材质，板上的电子元件分别对应电容、开关、接口、拾音组件的材质表现，橡胶密封圈设置半哑光软胶材质，还原密封件的弹性质感，电池组件也还原了外包塑与金属触点的材质差异。结构设计上完整还原了手持麦克风的全层级装配关系：从最外侧的金属拾音网罩、网罩固定胶圈，到上下分段式的机身外壳、壳体内部的固定卡扣与定位柱，再到中层的PCB主控板、板载拾音元件、功能按键、充电接口组件，以及下层的电池仓结构、电池固定位、尾端后盖，所有零件均按照实际装配顺序排布，清晰展示了麦克风从外到内的完整堆叠逻辑，每个卡扣、定位柱、走线槽的结构都做了还原，能够直观呈现手持麦克风的内部空间利用、零件固定方式与装配流程，可用于产品结构教学、装配演示或者新品开发的结构参考。设计思路围绕手持麦克风的实际使用与装配需求展开，在建模初期就考虑了手持握持的人体工学尺寸，壳体的直径、长度都符合常规手持设备的握持参数，内部的零件排布充分利用筒状机身的内部空间，将PCB板、电池、拾音组件沿机身轴向排布，同时预留了按键、接口的开孔位置，保证结构合理性与实际产品一致。
