HDJ-5USB音响控制台滑动电位器结构

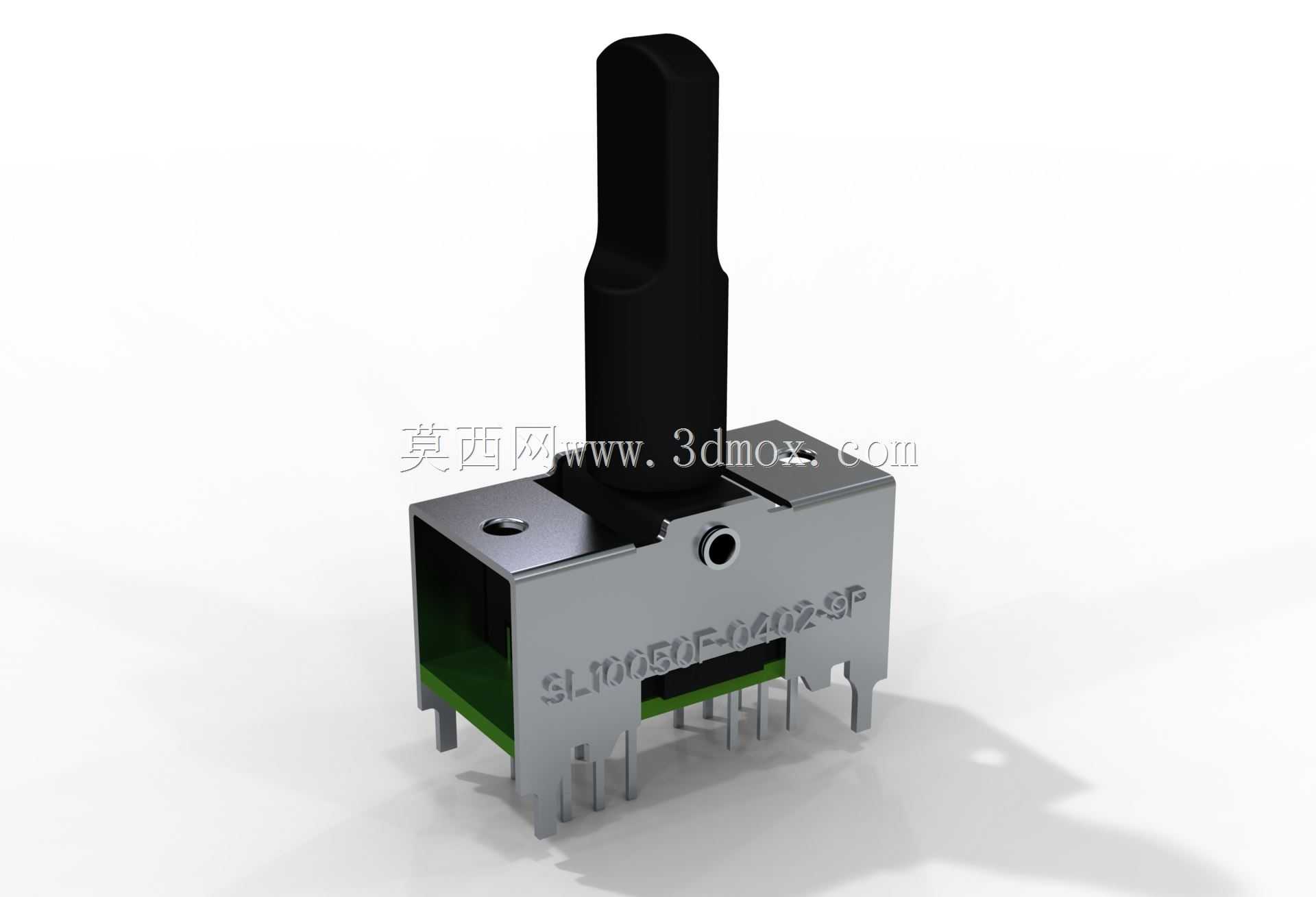

　　这款直插式滑动调控元件，是专业音响控制台信号通路里的核心调节部件，主要承担音频信号增益、声道平衡、效果参数实时调整的功能，常见于专业DJ混音台、舞台演出调音控制台、商用广播调控机柜、家用HiFi前级放大设备中，是音频调控链路里操作人员接触频次最高的交互部件之一。从实际使用场景来看，这类部件需要承受操作人员高频次的往复推拨操作，日常工况下单次演出的推拨次数可达数百次，长期使用下的结构可靠性直接决定整套音响调控设备的使用寿命，因此结构设计阶段需要重点考量操作手感的一致性、滑动阻尼的均匀性、引脚焊接后的抗应力能力。

　　从结构组成来看，该元件采用金属基座作为主体承载结构，基座采用锌合金压铸成型后做表面钝化处理，既可以屏蔽内部电路的电磁干扰，避免音频信号传输过程中引入外界杂波干扰，也能为内部滑动触点、电阻基片提供足够的结构支撑，抵抗日常操作时的侧向推力。上部的操作拨杆采用耐磨POM材质注塑成型，拨杆表面做哑光防滑处理，操作人员推动时不会出现打滑问题，拨杆与内部滑动座的连接采用过盈配合加卡扣限位的结构，避免长期往复推动后出现拨杆脱落、歪斜的问题。基座内部的电阻基片采用碳膜印刷工艺制作，基片固定在基座内侧的定位槽内，滑动触点采用弹性铜合金材质，表面镀薄金处理，既保证触点与碳膜之间的接触电阻稳定，也能减少长期滑动带来的接触磨损，保证数万次推拉操作后接触性能不出现明显衰减。元件底部采用直插式引脚设计，引脚间距符合通用PCB板的孔位设计规范，引脚根部做加宽应力释放结构，在波峰焊或者手工焊接过程中，不会因为焊锡的热应力或者后期装配时的外力导致引脚与内部基片的连接出现断裂。元件的安装边界设计充分考虑控制台面板的装配需求，基座两侧预留有定位凸台与固定螺丝孔，安装时可以直接卡入控制台面板的预留安装槽内，通过侧面的螺丝或者面板压片完成固定，不需要额外设计定制化的安装支架，能有效减少整机组装的工序复杂度。从操作手感的设计逻辑来看，内部滑动轨道采用阻尼脂填充，阻尼系数经过多轮调试，既不会因为阻尼过小导致拨杆容易受震动移位，也不会因为阻尼过大导致操作人员快速调整参数时出现阻滞感，滑动全程的阻尼偏差控制在15%以内，保证推拨过程的手感线性一致。

　　基座侧面预留的定位圆孔，是用于配套加装防尘罩的定位结构，在多尘的演出场景下，可以加装配套的橡胶防尘罩，避免灰尘、演出过程中溅入的饮料液体进入元件内部，导致触点接触不良或者滑动卡涩的问题。在三维建模过程中，该结构完整还原了元件的所有装配细节，包括基座表面的标识刻印、引脚的折弯角度、内部触点的弹性形变空间、拨杆的滑动行程范围，建模时所有配合面的公差都按照电子元件通用装配公差设定，基座与内部零件的配合间隙控制在0.05-0.1mm之间，既满足实际生产的装配要求，也能为后续整机组装的干涉检查提供准确的模型参考。

　　对于音响设备的结构设计人员来说，这类通用调控元件的精准三维模型，可以直接调入控制台的整体装配文件中，提前核对面板开孔位置、PCB板对应孔位、操作拨杆的伸出长度是否符合面板外观设计要求，避免后期打样时出现元件与面板、PCB板干涉的问题，减少样机迭代的次数。从电路适配的角度来看，该元件的引脚排布兼容双声道同步调控的接线需求，可以同时对左右两个声道的音频信号进行同步增益调整，不需要额外搭配两个单联电位器，能有效节省PCB板的布设空间，简化控制台内部的电路走线。元件的整体外形尺寸紧凑，在有限的控制台面板空间内，可以密集排布多个同类型元件，满足多声道、多参数的调控需求，同时金属基座的接地引脚可以直接与PCB板的接地层连接，将电磁干扰直接导入接地回路，避免调控过程中出现电流杂音影响音频输出质量。
