带防护盖双按钮工业控制开关结构

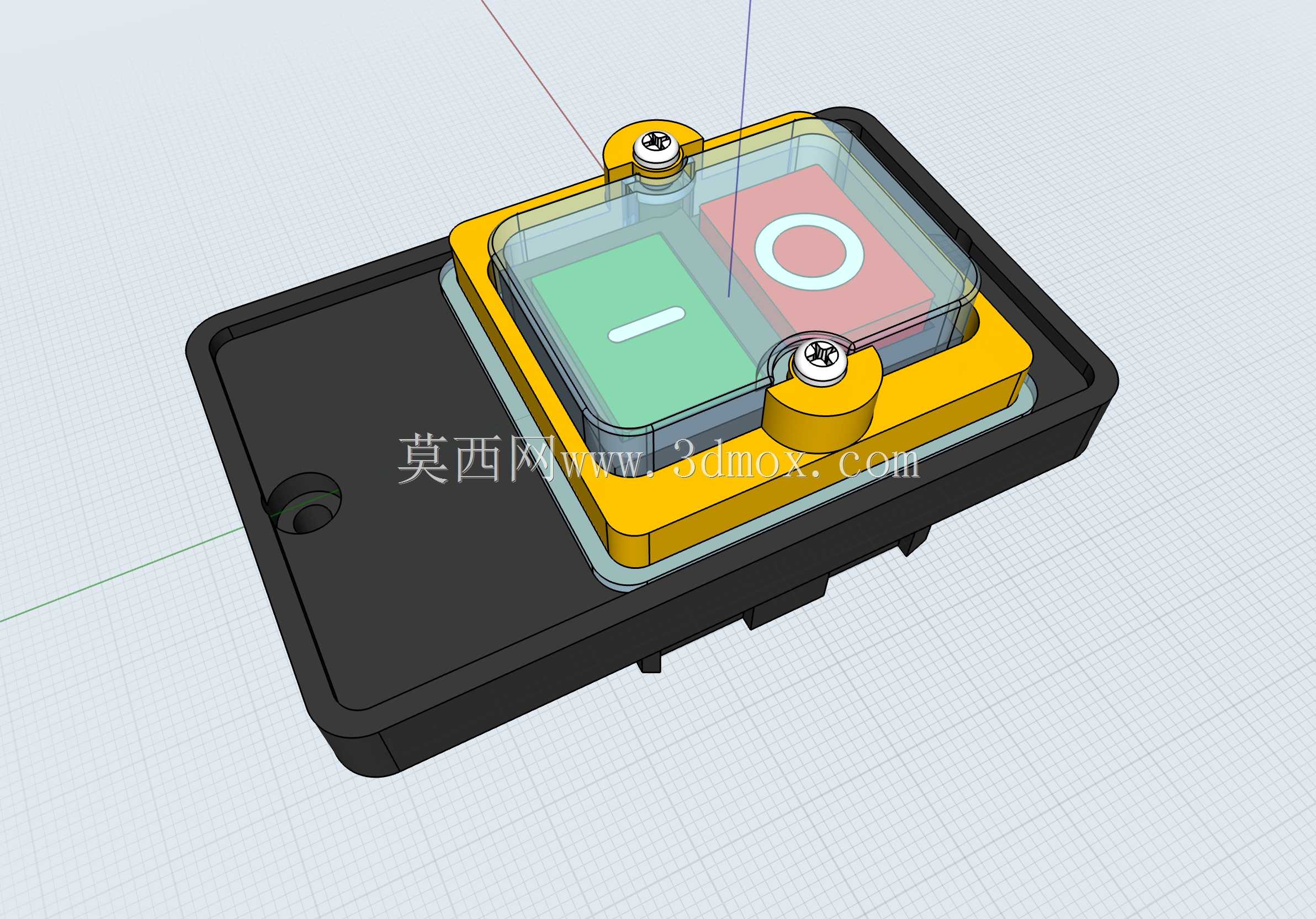

　　这类带透明防护盖的双按钮工业开关，常被部署在车间生产设备旁的操作工位、户外小型机电设备的操作面板、输送线旁的就地控制点位，以及潮湿多尘工况下的设备启停控制场景中，核心作用是给操作人员提供清晰的启停操作输入，同时通过防护结构避免误触、阻挡粉尘与飞溅液体侵入开关内部，保障控制回路的可靠性。从实际使用场景来看，这类开关不需要复杂的逻辑控制功能，只需要稳定传递通断信号，因此结构设计上优先考虑操作辨识度、防护可靠性与安装便捷性。两个按钮分别采用绿底横杠、红底圆圈的通用标识，对应启动、停止功能，操作人员无需额外标识说明即可快速识别功能，降低误操作概率，透明防护盖采用铰接式固定结构，通过两颗快拆螺丝实现盖体的锁止与开启，

　　日常操作时无需完全拆下防护盖，掀开即可按压按钮，锁止状态下可以避免工件碰撞、人员误碰触发按钮，也能阻挡切削液飞溅、粉尘沉降进入按钮触点区域。底座采用嵌入式安装结构，底部预留标准卡扣位，适配常规的电气面板开孔尺寸，安装时无需额外定制复杂的固定支架，直接卡入面板开孔后通过侧边卡扣即可完成固定，底座边缘预留密封胶条安装槽，装配时配套对应截面的橡胶密封胶条，可实现面板安装面的IP65级防护，适配户外、潮湿、多粉尘的严苛工况。设计过程中优先考虑操作手感与防护性能的平衡，按钮的按压行程设置在3-5mm区间，按压力度控制在5-8N，既不会因为力度过小导致轻微震动就触发误动作，也不会因为按压力度过大增加操作人员的操作负担，

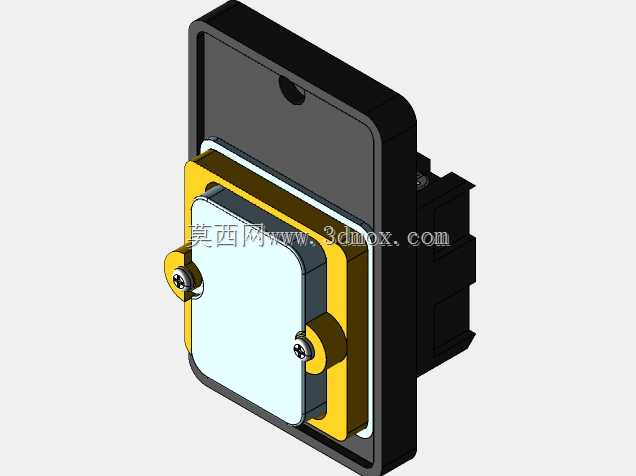

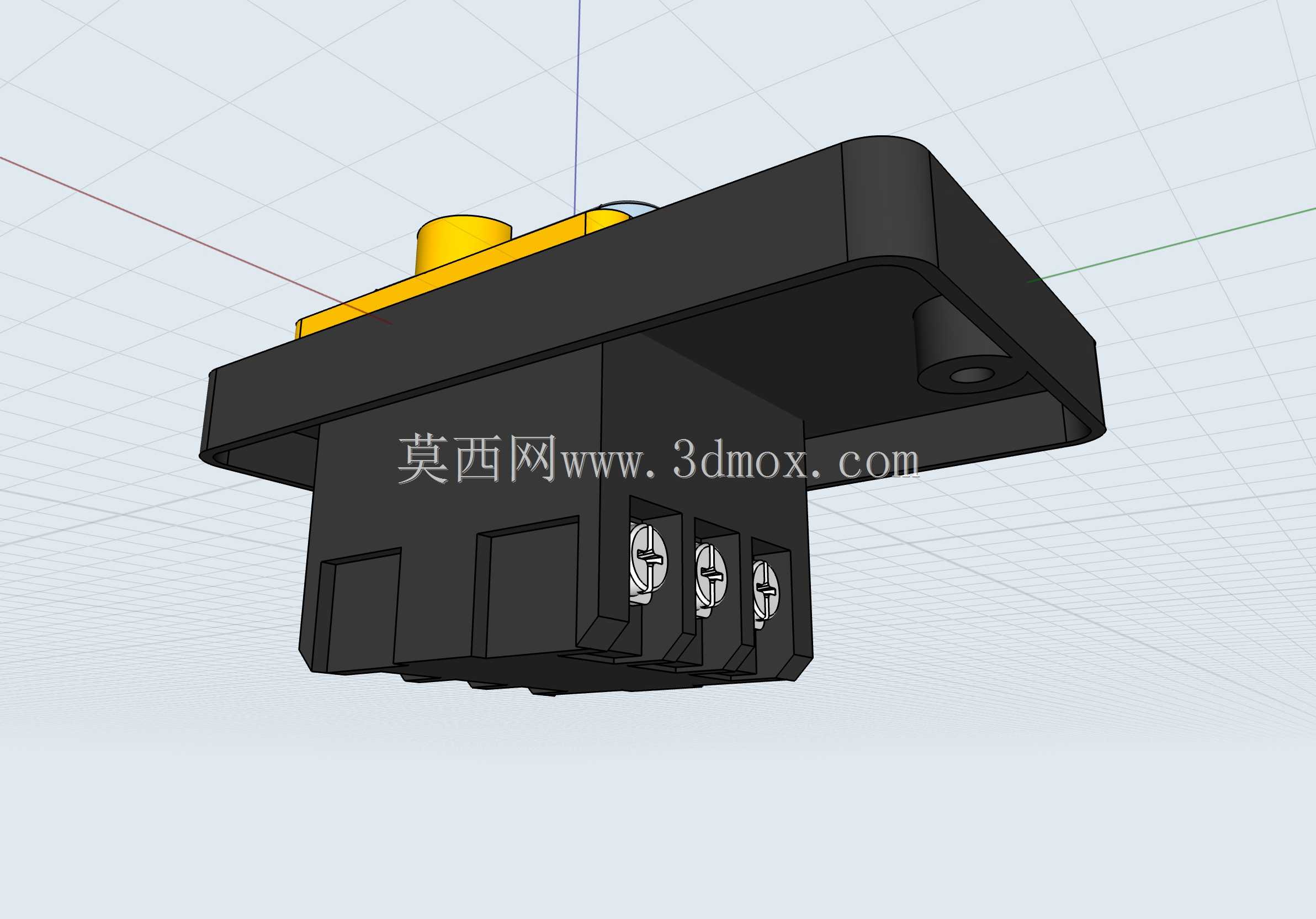

　　防护盖的透明材质采用耐冲击聚碳酸酯材质，长期受紫外线照射、切削液腐蚀也不会出现发黄开裂的问题，盖体与底座的配合面预留0.5mm的密封间隙，配套软质橡胶密封圈，盖体锁止后可实现开关上部的密封防护。开关的整体安装边界控制在120mm80mm35mm区间，适配市面上绝大多数标准电气控制箱的面板开孔尺寸，不需要对现有控制箱进行额外改造即可直接替换同规格的老旧开关，底座内部预留足够的接线空间，可容纳1.5平方毫米的多股铜芯线接线端子，接线完成后内部不会出现线缆挤压、干涉按钮动作的问题。从结构可靠性角度来看，这类开关的所有受力部件都做了圆角过渡处理，防护盖的铰接位置采用加厚结构，反复开合上万次也不会出现断裂问题，固定螺丝采用不锈钢材质，

　　长期在潮湿环境下使用也不会出现锈死无法拆卸的情况，按钮与底座之间采用波纹橡胶套密封，按压过程中全程保持密封状态，避免粉尘、液体从按钮配合间隙进入开关内部造成触点氧化接触不良。实际选型过程中，这类开关常被用于小型机床的就地启停控制、输送线的旁侧急停与启动控制、户外小型水泵的操作控制，以及食品加工设备的操作面板上，因为防护结构的存在，日常清洁设备时可以直接用高压水枪冲洗开关区域，不会造成开关进水短路，大幅降低了设备的维护成本，也减少了因为开关故障导致的设备停机时间。建模过程中需要重点关注各个配合件的公差匹配，防护盖与底座的配合间隙需要控制在合理范围，间隙过大会导致密封失效，间隙过小会造成盖体开合卡滞，按钮的活动行程需要与内部触点的触发行程精准匹配，避免按钮按到底却无法触发触点，或者按钮未按压就处于触发状态的问题，安装卡扣的变形量需要根据塑料材质的弹性模量设置合理的过盈量，保证安装后卡扣可以牢牢卡在面板背面，不会因为设备震动导致开关从面板脱落。
