DIN522标准系列平垫圈规格组三维建模

　　在各类机械装配、工装夹具搭建、非标自动化设备集成的场景里，平垫圈是最容易被忽略却又不可或缺的基础连接件，很多刚入行的结构工程师做选型时，往往只关注螺栓螺母的强度等级，忽略垫圈的匹配性，最后装配时出现接触面压溃、螺栓预紧力流失、连接件表面刮伤等问题，反而拖慢了整机组装的进度。这次建模覆盖的DIN522标准系列平垫圈，对应适配M3到M8的常用公制螺纹规格，是小到电子设备模组安装、大到小型机床附件固定场景里消耗量最大的垫圈品类。

　　从实际使用的功能逻辑来看，这类平垫圈的核心作用首先是分散螺栓头部或者螺母端面的压紧应力，避免被连接件的表面因为局部压强过大产生塑性变形，尤其是在铝合金型材、工程塑料板材这类硬度偏低的基材上做螺纹连接时，匹配对应规格的DIN522垫圈，能把预紧产生的环形压力均匀扩散到更大的接触面上，不会出现螺栓头陷进基材里的情况。其次是调整装配间隙，在一些叠层连接件的公差累积场景里，不同厚度的垫圈可以用来微调连接件的轴向位置，补偿零件加工带来的尺寸偏差，不用额外返修加工零件就能满足装配的形位公差要求。另外在需要经常拆卸的维护点位，垫圈还能起到隔离防磨的作用，避免反复拆装螺栓时刮花零件的安装面，降低后期维护的零件损耗成本。

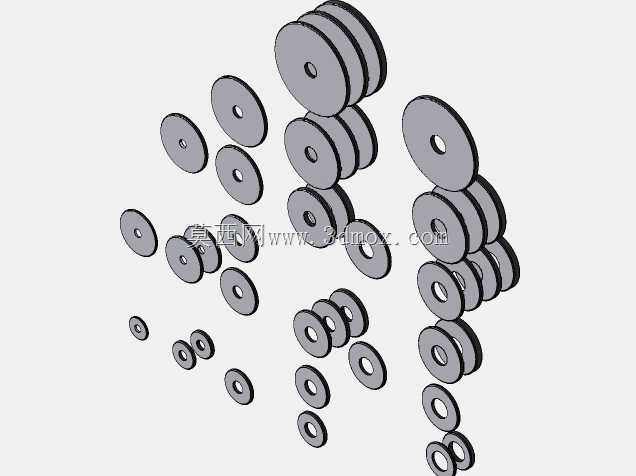

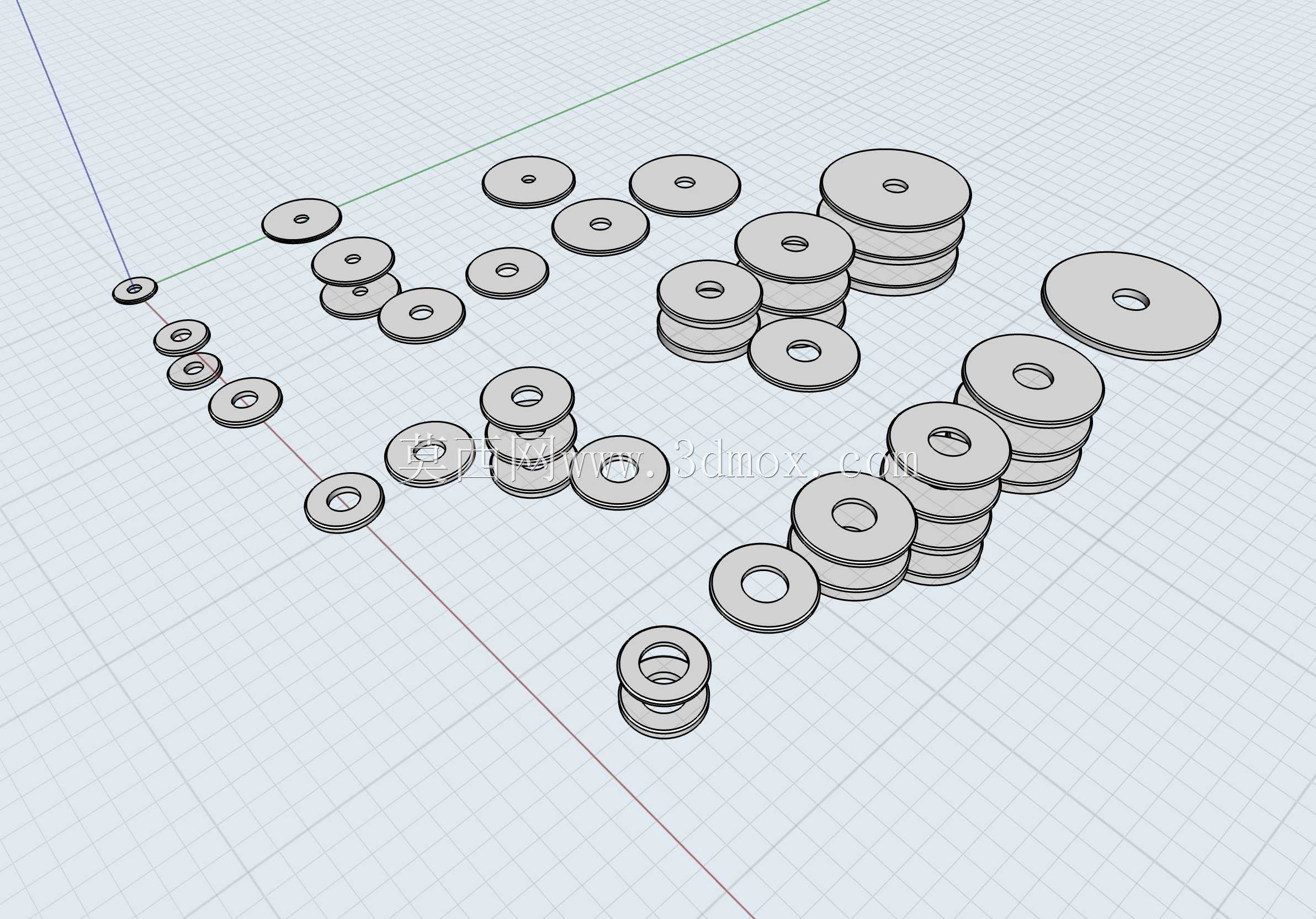

　　做这组垫圈的三维建模时，没有采用简单的单零件拉伸再逐个改参数的偷懒方式，而是先梳理了DIN522标准里对应每个螺纹规格的垫圈内径、外径、厚度公差带，把每个规格的尺寸边界都做了明确的参数化约束。要知道在实际选型装配里，垫圈的内径必须比对应螺栓的大径大0.2到0.5毫米，间隙太小会出现套装卡滞，间隙太大又会导致压紧时垫圈偏心，预紧力分布不均；外径则要匹配螺栓头或者螺母的对边尺寸，保证垫圈的外圈完全覆盖螺栓头的承压面，不然就失去了分散应力的作用。建模时特意把每个规格的安装避让边界也做了隐性标注，比如M8规格的垫圈外径是16毫米，对应的安装沉孔直径至少要留16.5毫米的余量，避免装配时垫圈卡进沉孔边缘，这点很多新手工程师出工程图时经常遗漏，最后现场装配才发现干涉。

　　从外形结构来看，DIN522平垫圈属于无倒角的平垫圈类型，上下两个端面都是平行的平整面，没有额外的防滑齿、密封槽结构，和带倒角的A级垫圈、防松垫圈的应用场景有明确区分：这类平垫圈主要用在对预紧力精度要求不是极高、但安装空间紧凑的普通连接点位，比如钣金机柜的层板固定、小型电机的安装座连接、气动元件的安装板固定，不需要额外的防松结构时，用这类平垫圈既能满足承压需求，又不会占用过多的轴向安装空间。建模时特意还原了不同规格垫圈的厚度差异，M3规格厚度0.5毫米，M8规格厚度1.6毫米，每个规格的厚度都严格对应标准要求，没有做统一厚度的简化处理，因为在做装配干涉检查时，垫圈的厚度会直接影响螺栓的有效旋合长度计算，如果厚度建模错误，会导致BOM里的螺栓长度选型出错，现场装配时出现螺栓过长顶到零件内部、或者过短旋合牙数不足的问题。

　　在实际的设备维护场景里，这类标准垫圈的通用性极强，只要是对应公制螺纹规格的连接点位，都可以通用替换，不用定制特殊尺寸的垫片，所以做三维模型时把全系列规格整合到同一个模型组里，工程师做装配选型时可以直接调用对应规格，不用逐个去查标准绘制，能节省大量的重复建模时间。另外要注意的是，这类平垫圈的材质通常有不锈钢、碳钢镀锌、黄铜几种可选，不同材质的垫圈适用场景不同：不锈钢垫圈用在有防腐蚀要求的户外设备、食品加工设备上，碳钢镀锌垫圈用在普通的室内工业设备上，黄铜垫圈用在需要导电连接的点位，建模时虽然没有赋予材质属性，但尺寸参数的准确性保证了后续不管做什么材质的工程图输出，都能直接匹配对应的加工标准。

　　很多人觉得垫圈是小零件，建模随便画个圆环就行，但实际工程应用里，恰恰是这些小标准件的建模精度，决定了整个装配体的干涉检查准确率，也影响着后续BOM导出的准确性。比如之前有同行做小型输送线的建模时，所有垫圈都统一用了M6的尺寸，最后导出BOM时统计的垫圈数量和规格完全不对，采购回来的零件要么装不上要么尺寸不对，反而浪费了大量的现场调整时间。这组建模把每个规格的尺寸都做了独立的参数化约束，调用时可以直接匹配对应螺栓的规格，不会出现错配的问题，而且每个垫圈的端面都做了严格的平行度约束，和实际冲压加工出来的零件形位公差一致，做装配仿真时能真实反映压紧后的接触状态，不会出现模型面错位导致的仿真计算错误。
