系列直线滚动轴承结构三维建模

　　做非标设备设计的工程师，对直线运动副的选型多半都绕不开这类LM系列的直线滚动轴承，从轻型检测设备的滑台导向，到小型自动化模组的往复运动支撑，再到3D打印设备、桌面级数控雕刻机的运动轴定位，这类轴承的应用场景覆盖了从民用小型设备到工业轻型生产线的诸多环节。不同于深沟球轴承这类承担径向旋转载荷的部件，直线滚动轴承的核心作用是为轴类零件提供低阻力的直线往复运动支撑，在保证运动同轴度的前提下，尽可能降低滑动过程中的摩擦阻力，减少运动过程中的卡顿与磨损。

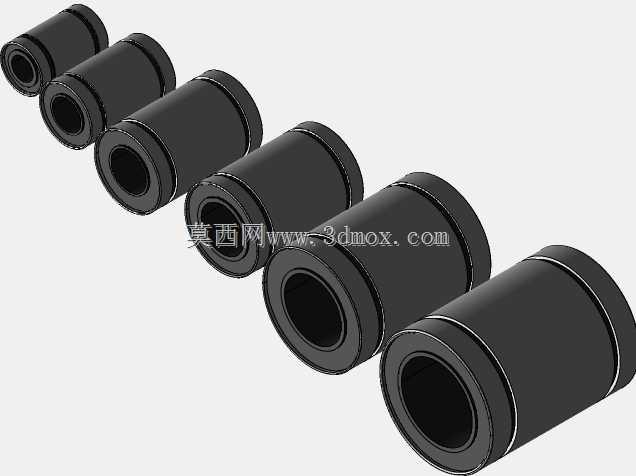

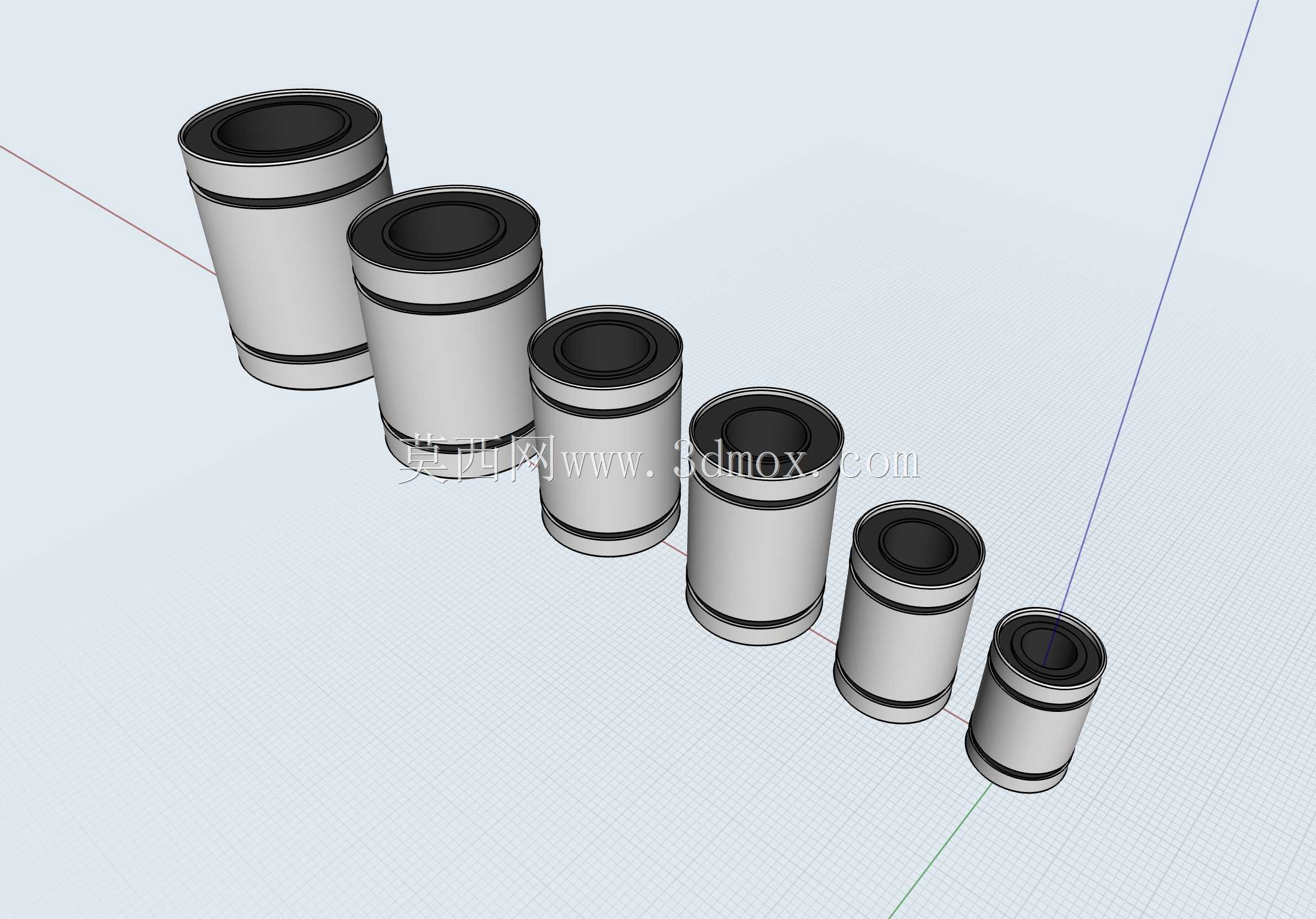

　　这次建模的系列轴承覆盖了常用的几个规格，从最小的LM6UU到更大的LM16UU，每个规格的外形尺寸都严格遵循行业通用的安装边界，比如轴承的外径与安装座的孔位配合采用基轴制过渡配合公差，内孔与光轴的配合间隙控制在合理范围，既不会因为间隙过大导致运动过程中出现晃动，也不会因为间隙过小造成运动卡滞。轴承的整体外形为等直径圆柱筒体，两端设计有密封挡圈的安装槽，筒体内部均匀分布循环滚珠滚道，滚珠在滚道内形成闭合循环回路，当轴与轴承产生相对直线运动时，滚珠沿着滚道循环滚动，将传统滑动摩擦的高阻力转化为滚动摩擦的低阻力，这也是这类轴承能实现顺畅直线运动的核心结构逻辑。

　　从设计思路上来说，建模过程中优先还原了轴承的装配层级：最外层是轴承的钢质外套筒，作为整个部件的承载基体，外套筒的内壁加工有供滚珠循环的折返槽道，两端的密封端盖卡接在外套筒的端部卡槽内，既可以阻挡外部粉尘、切削碎屑进入轴承内部的滚道，也能防止内部填充的润滑脂溢出，延长轴承的实际使用寿命。内部的滚珠按照等节距排布在保持架上，保持架的作用是分隔每颗滚珠，避免滚珠之间直接接触产生摩擦磨损，同时保证滚珠在循环过程中不会出现卡滞、错位的问题。

　　在实际设备选型过程中，这类轴承的安装边界需要重点关注几个参数：首先是轴承的总长度，不同规格的轴承长度对应不同的额定动载荷，行程较长、负载偏大的运动轴需要选择长度更长、滚珠列数更多的规格；其次是安装座的配合公差，轴承外径与安装孔的配合不能采用过盈量过大的压装，否则会导致外套筒变形，挤压内部滚道造成运动阻力骤增，甚至出现滚珠卡死的问题；另外，配套的导向光轴需要保证足够的直线度与表面硬度，光轴表面硬度一般要达到HRC60以上，表面粗糙度控制在Ra0.8以下，否则会加速滚珠与滚道的磨损，大幅降低轴承的使用寿命。

　　在实际应用场景里，这类轴承常和圆柱光轴、直线导轨滑块搭配使用，比如在小型皮带输送机的张紧机构调节、点胶设备的喷头移动滑台、自动化分拣设备的挡料机构伸缩导向、包装机械的封切刀架往复运动等工位上，都能看到这类直线滚动轴承的身影。相比直线导轨滑块，这类圆柱直线轴承的成本更低，安装调试更简单，对安装面的平面度要求相对宽松，适合对运动精度要求不是极高、负载偏轻型的直线运动工位。建模过程中也还原了不同规格轴承的尺寸梯度，每个相邻规格的内孔直径、外径、长度都按照标准序列递增，方便工程师在做系列化设备设计时，直接调用对应规格的模型完成装配，不用反复核对尺寸参数，减少选型建模阶段的重复工作量。

　　需要注意的是，这类轴承不适合承受过大的径向偏载，因为滚珠与滚道的接触为点接触，偏载过大容易造成滚道压痕、滚珠碎裂，所以在结构设计时，要尽量让载荷方向沿着轴承的径向中心方向，必要时可以采用双轴承同轴安装的方式，提升整体的承载能力与运动稳定性。另外在装配过程中，不要直接敲击轴承的外套筒端面，需要通过专用工装压装轴承的外圈受力面，避免外套筒变形影响内部滚道的精度。
