HF-300高音声学扬声器结构设计

　　这款高音扬声器属于专业电声换能组件，核心应用场景覆盖专业舞台返听音箱、家用Hi-Fi高保真音响系统、车载高端音响改装、公共广播定向扩声设备等领域，主要承担音频信号中2kHz-20kHz高频段的声波重放任务，弥补全频扬声器在高频段指向性差、频响衰减快的缺陷，提升整套音响系统的解析力与声场定位精度。

　　从实际使用功能来看，该单元采用号角式压缩驱动结构，相比普通球顶高音，具备更高的声压输出能力与更可控的指向特性，能够在较大空间内保证高频信号的覆盖均匀度，减少远距离传输下的高频损耗。振膜部分采用刚性轻质材质设计，可降低高频分割振动带来的失真，保证高频信号还原的清晰度，适配不同分频器的高通滤波参数，可与常见的中低音单元实现平顺的频响衔接。

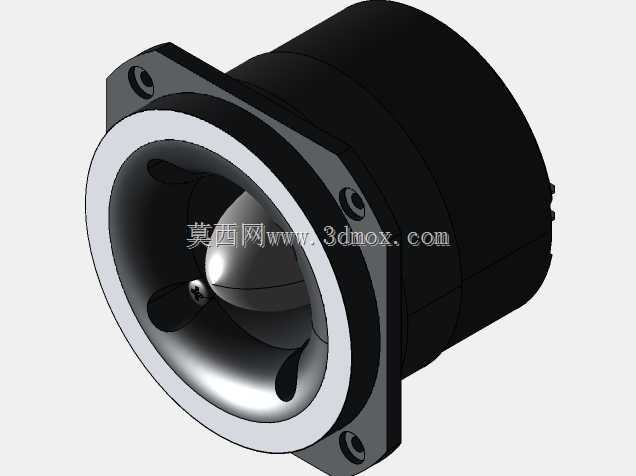

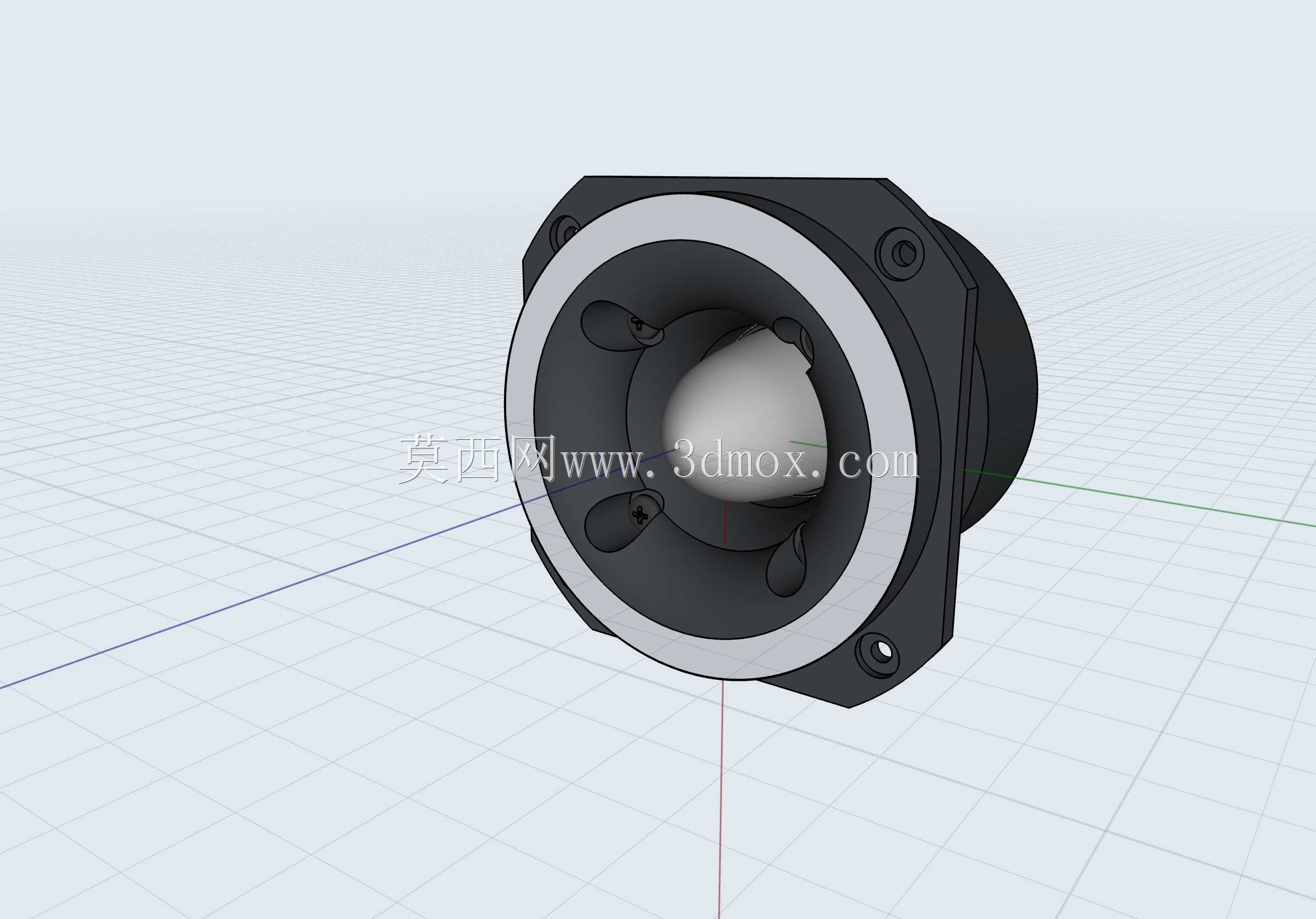

　　结构设计层面，前端采用方形法兰安装基座，四个角位预留沉头安装孔，安装时可直接通过螺丝固定在音箱面板的预设开孔位，沉孔设计可保证螺丝安装后端面齐平，不会突出面板影响外观或网罩装配。法兰与号角喉口衔接处设置环形定位凸台，装配时可与音箱面板的开孔形成精准配合，避免安装错位导致的声短路问题。号角腔体采用流线型收敛曲面设计，从振膜位置到出声口的曲率经过声学优化，可减少声波在腔体内的反射驻波，降低相位失真，同时控制声波的扩散角度，避免高频能量过度发散。

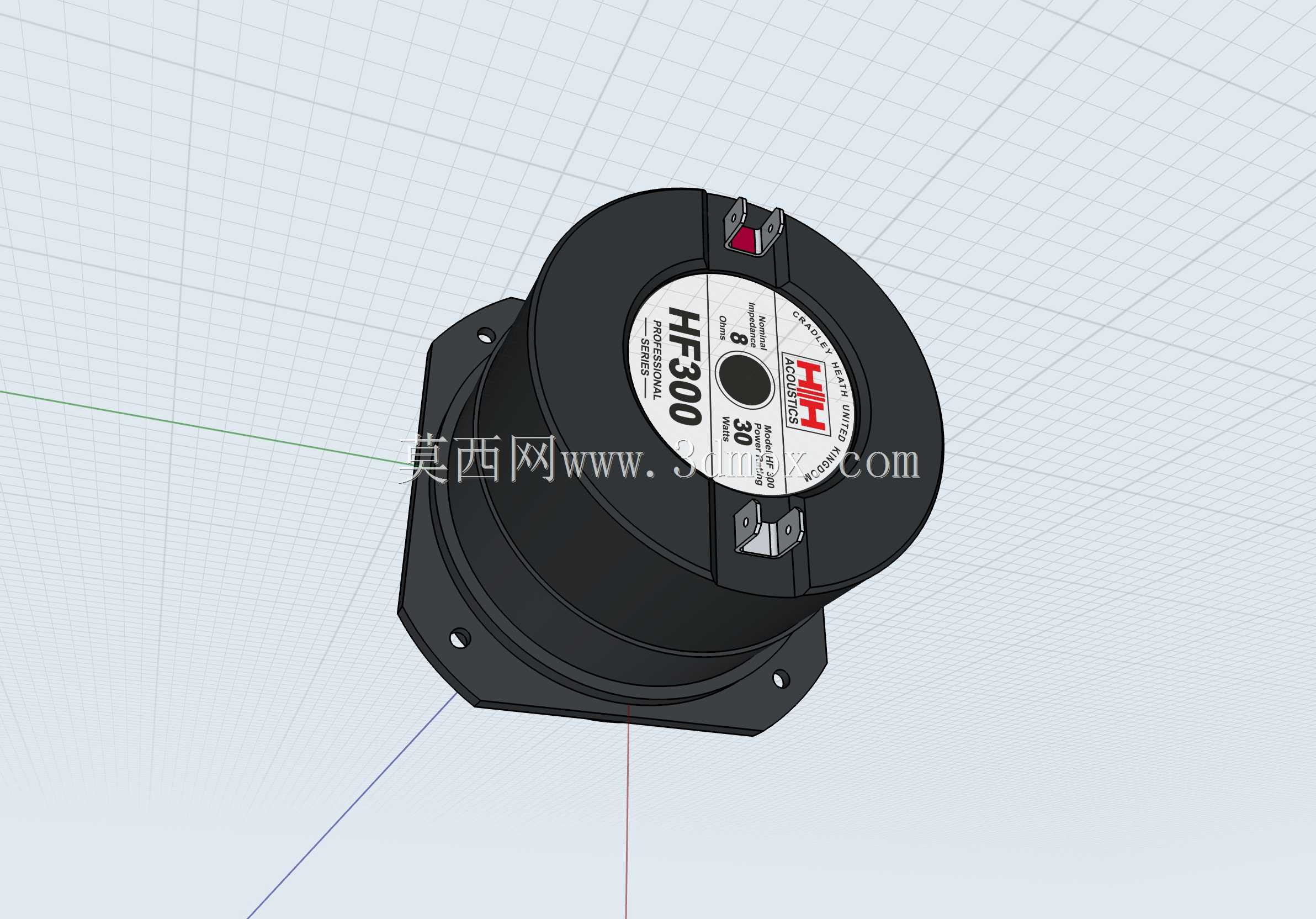

　　安装边界方面，法兰整体为方形结构，对角安装孔位间距适配常规高音单元的通用安装尺寸，可直接替换同规格的老式高音单元，无需对原有音箱面板进行二次开孔加工。单元整体轴向长度较短，可适配深度有限的密闭式或倒相式音箱腔体，不会与箱体内的分频器、接线柱等部件产生空间干涉。单元后端的磁路部分采用屏蔽式结构设计，可减少漏磁对周边电子器件的干扰，适配近场使用的桌面音响、影音室嵌入式音响等对磁屏蔽有要求的使用场景。接线端位于单元后侧，采用标准插片式接线端子，可直接与音箱分频器的输出线材快速插接，无需额外焊接，提升装配与后期维护的效率。

　　在细节结构处理上，号角出声口边缘做了圆弧过渡处理，可减少声波衍射带来的高频毛刺感，法兰与号角主体采用一体化结构设计，减少拼接缝隙带来的谐振问题，磁路与腔体的衔接位置设置密封胶圈，可避免腔体内的气流泄漏，保证压缩驱动的效率。整体结构的壁厚经过优化，在保证结构强度、减少工作谐振的前提下控制整体重量，降低安装后对音箱面板的负重压力，适配不同材质的音箱箱体安装需求。
