嵌入式圆形全频扬声器结构设计

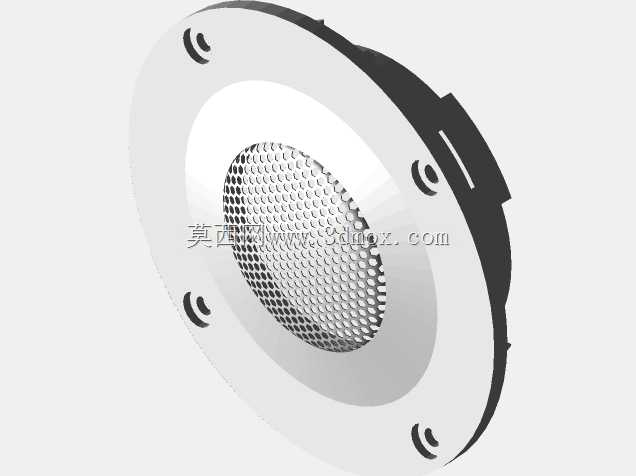

　　在商用扩声、嵌入式音频系统搭建场景里，这类圆形嵌入式扬声器是隐蔽式音频布设的核心器件，常被应用在吊顶公共广播、嵌入式家庭影院、设备内置音频输出单元等场景，相比外露式喇叭，它的安装结构能完全贴合安装基面，不会突出安装面破坏整体装修或设备外观的一致性。从结构功能上看，该扬声器采用同轴全频设计，单单元即可覆盖中低频到高频的音频重放范围，不需要额外搭配分频器与多单元组合，简化了安装端的接线与调试流程，单元背部的磁路结构做了封闭处理，能减少背部漏磁对周边电子器件的干扰，同时避免背部声波反射造成的声染色问题。设计过程中首先要匹配安装场景的开孔尺寸，这类嵌入式圆形喇叭的安装法兰边做了三个均匀分布的固定卡扣位，安装时不需要额外打螺丝固定，

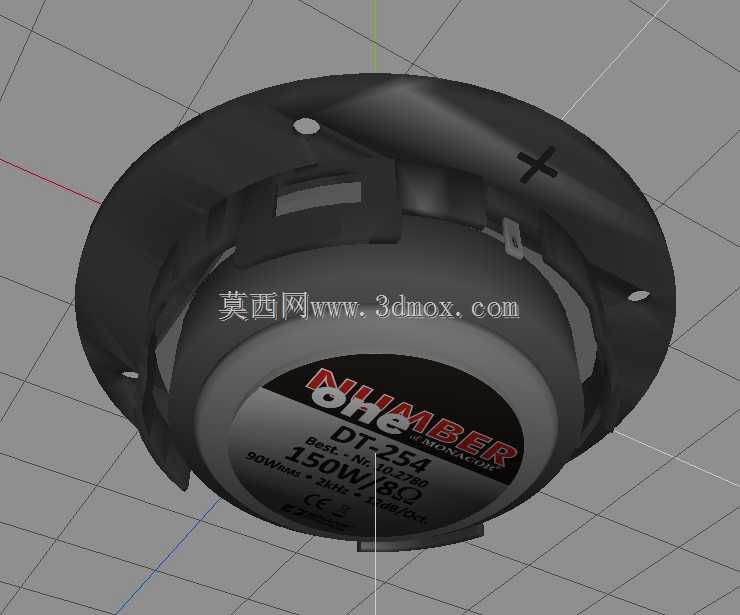

　　只需要将单元卡入预先开好的对应尺寸圆孔，卡扣会自动卡在安装基面背面，配合法兰边的压紧力实现牢固固定，安装效率比螺丝固定款提升60%以上，同时法兰边的宽度刚好覆盖开孔边缘的裁切毛边，对现场开孔的精度容错率更高。从安装边界来看，单元背部的磁路结构直径小于安装法兰直径，安装基面背后只需要预留对应深度的空腔即可，不需要额外拓展侧向空间，适合在吊顶夹层空间狭窄、设备内部安装空间局促的场景使用，单元正面的振膜保护网做了一体化冲压成型，网孔的开孔率经过测算，既不会阻挡声波传播造成高频衰减，也能阻挡外界灰尘、细小杂物落入振膜区域，避免振膜被异物磕碰损坏。在结构细节处理上，单元的接线端子设置在磁路侧面，接线方向平行于安装基面，

　　接线完成后线材可以顺着安装基面背部平铺走线，不会因为线材顶到背部结构造成安装不到位的问题，端子处做了极性标识，正负极标注清晰，能避免现场接线时出现相位反接的问题，保证多扬声器布设时的声像定位准确。振膜折环采用耐老化的复合材质，长期在高低温环境下使用也不会出现硬化开裂的问题，适合在户外半遮蔽场景、车载嵌入式系统这类环境温度波动较大的场景使用，磁路部分的屏蔽结构采用加厚导磁材质，能将90%以上的磁通量约束在磁路内部，即使靠近显示屏、磁卡类器件也不会造成磁化干扰。在做三维结构建模时，需要重点把控安装卡扣的弹性形变量，卡扣的翘起高度要适配常见的安装基面厚度范围，既不能因为形变量过大造成卡扣断裂，

　　也不能因为形变量不足导致卡接不牢出现单元脱落的问题，法兰边与安装基面接触的位置预留了薄胶圈的安装槽，安装时搭配缓冲胶圈既能密封缝隙避免漏声，也能减少扬声器工作时的振动传递到安装基面，降低共振产生的异音。从实际选型适配角度看，该款扬声器的功率阻抗参数覆盖了常见的定阻功放输出范围，不需要额外搭配阻抗匹配变压器即可直接接入常规音频功放系统，整体重量控制在较低水平，安装在薄型吊顶、塑料设备面板上也不会因为自重过大造成面板变形，适合批量安装在大型商超公共广播、写字楼背景音乐系统、平板显示设备内置音频单元等项目中。建模过程中对所有配合尺寸都做了公差适配，卡扣的卡接深度、法兰边的厚度、磁路部分的外径都按照实际量产的公差带做了偏移处理，导出的模型可以直接用于安装开孔定位、安装结构干涉检查，不需要二次调整尺寸即可直接对接生产端的开孔模具加工，能大幅缩短项目前期的结构适配周期。
