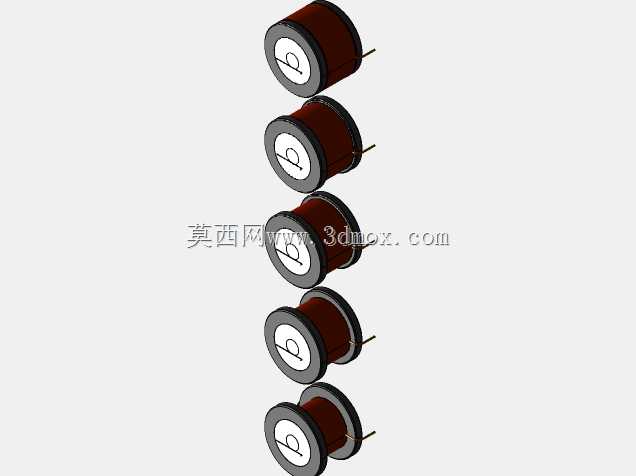

蒙多夫H100系列电感元件三维结构

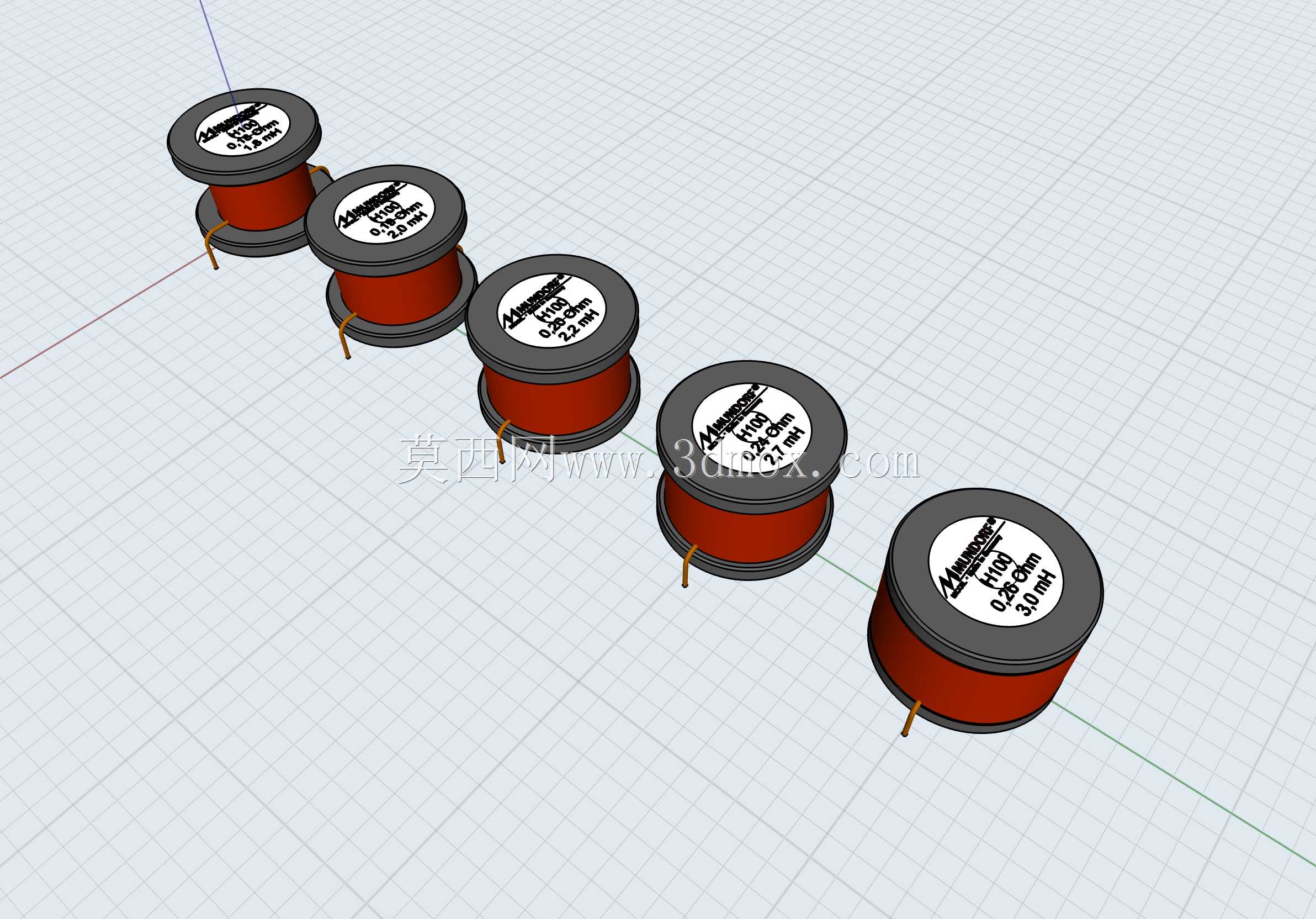

　　在高端音频分频电路、精密信号调理回路的设计选型过程中，这类绕线电感的安装适配性往往是结构工程师容易忽略的细节，不少初入行的设计者只关注标称电感量、直流电阻等电参数，等到PCB打样或者机箱装配阶段才发现元件高度、引脚跨度和预留空间不匹配，不得不临时改板或者调整安装位，拖慢整个项目的落地进度。这套模型覆盖了该系列下五个不同电感量的规格，从1.8mH到3.0mH的梯度覆盖，刚好对应分频网络里不同频段的补偿需求，不管是高音通道的低电感量规格，还是中低音通道需要的高电感量型号，都能在这套模型里找到对应的安装参考。从结构设计的角度看，这类磁屏蔽绕线电感采用了工字磁芯加外层封盖的结构，红色的绝缘层既承担了绕组和外部安装结构的电气隔离作用，

　　也能在长期工作中避免绕组受潮、积尘带来的性能漂移，顶部的标识盖直接标注了对应型号的电感量、直流电阻参数，生产装配环节可以直接通过顶部标识快速核对物料，减少错料风险。引脚采用了直插式硬铜引脚设计，引脚的伸出长度和弯折半径都做了标准化处理，在PCB布局的时候，不需要额外给引脚预留过大的过孔余量，按照常规直插元件的焊盘尺寸设计即可，同时引脚的刚性足够，波峰焊过程中不会因为焊锡的张力出现元件歪斜的情况，能有效提升SMT或者手工焊接的良率。不同电感量的型号整体外径保持一致，仅高度随绕组匝数增加逐步提升，这种同外径的系列化设计对结构设计非常友好，在做PCB布局的时候，可以统一预留相同的平面安装空间，只需要根据选型的电感量调整上方的净空高度即可，

　　不需要为不同规格单独规划安装区域，能大幅提升电路板的空间利用率。在实际的音频设备装配场景里，这类电感通常会和分频电容、水泥电阻搭配安装，安装时需要注意和信号输入端子保持足够的距离，避免绕组的漏磁干扰弱信号传输，这套三维模型可以直接导入整机装配文件里做干涉检查，提前排查元件和机箱盖板、内部走线槽的位置冲突，不需要等到实物样机阶段再做调整。从建模的细节来看，模型还原了绕组的层叠结构、顶部标识的印刷区域、引脚的根部过渡结构，在做产品渲染或者装配示意的时候，可以直接调用模型出图，不需要再做额外的细节补全。对于做定制音频设备、精密测量仪器的结构工程师来说，这类标准化的元件三维模型能大幅减少建模工作量，平时做方案阶段的堆叠设计时，

　　直接调用模型就能快速完成布局，不需要对着规格书里的二维尺寸反复核对外形，能有效降低尺寸核对错误带来的设计风险。在安装边界的考量上，这类电感的底部和PCB表面的贴合度较好，不需要额外加支撑垫片，引脚的焊接强度足够承受日常运输过程中的振动冲击，在车载音频改装、专业舞台功放这类对振动可靠性有要求的场景里，也能保持稳定的性能表现。绕组的绕制方式采用了分层平绕，能有效降低绕组间的分布电容，提升高频段的性能表现，对应的结构设计上，磁芯的边缘做了圆角处理，避免绕线过程中漆包线的绝缘层被磁芯棱角划伤，这些细节在模型里都有对应的还原，能帮助设计者更直观地理解元件的结构特点，在做周边结构设计的时候避开可能影响元件性能的结构，比如不要在电感周边设计紧贴的金属固定件，避免金属件改变电感的磁路，影响实际电感量。
