两款直插式功率电感器三维结构设计

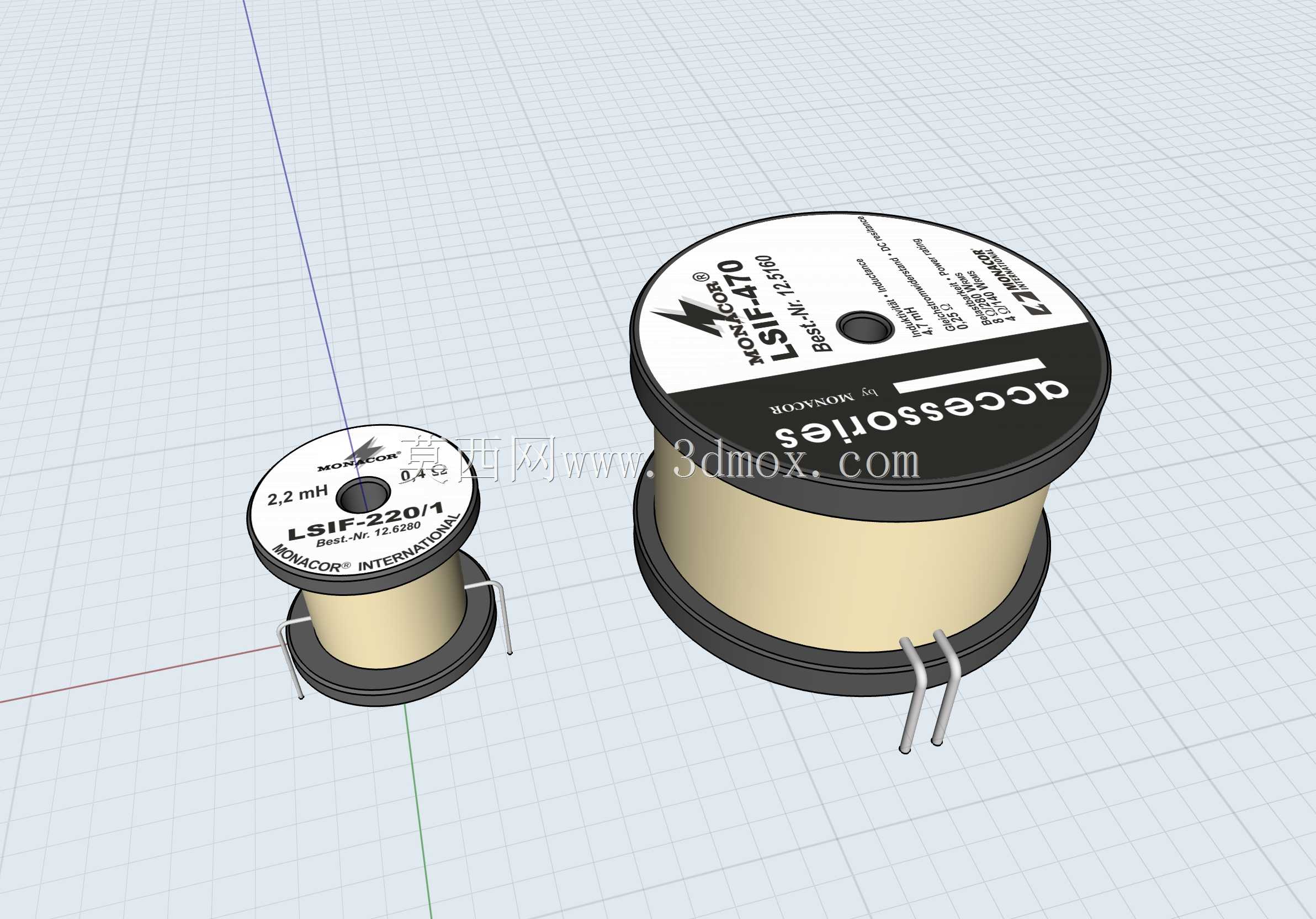

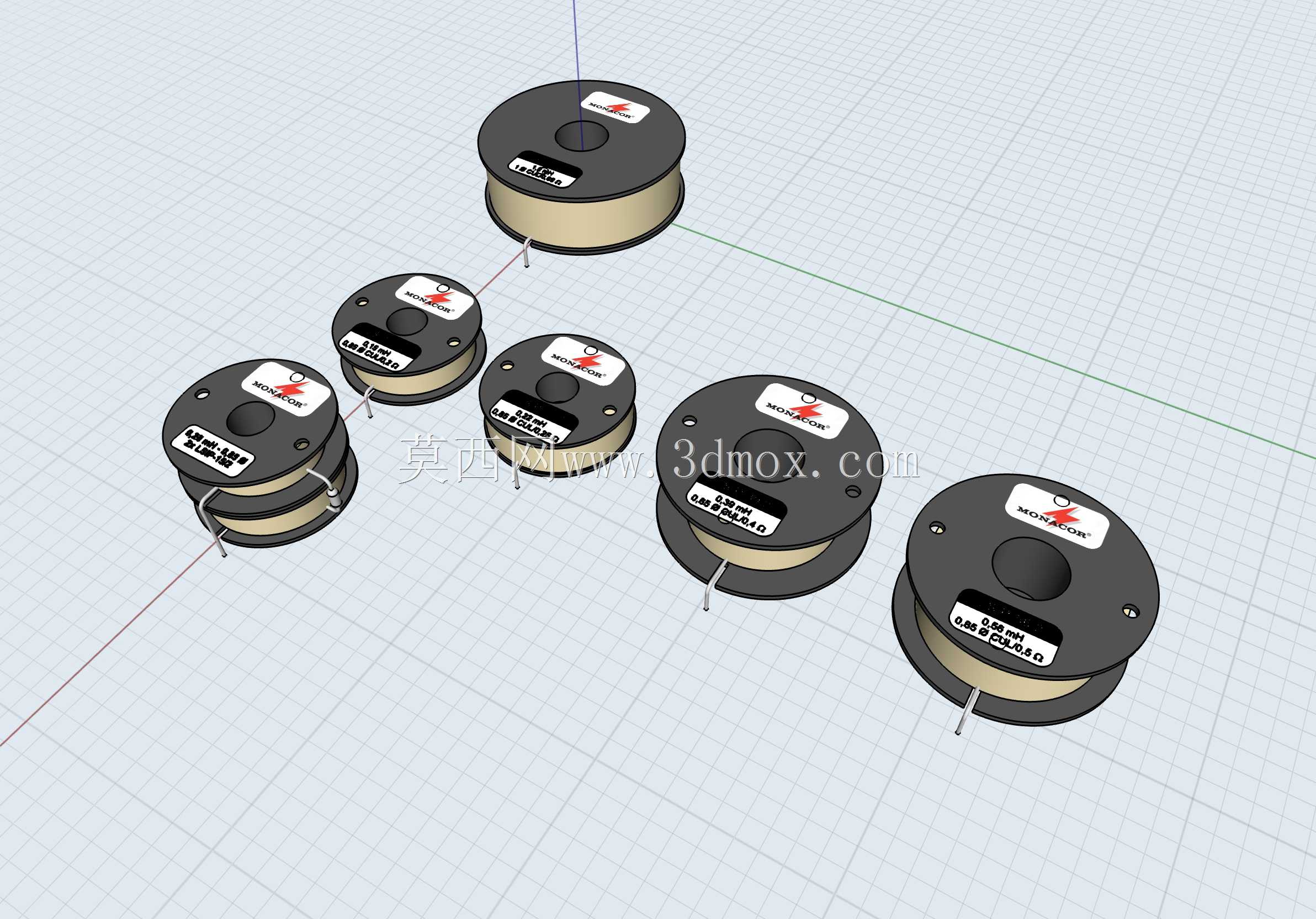

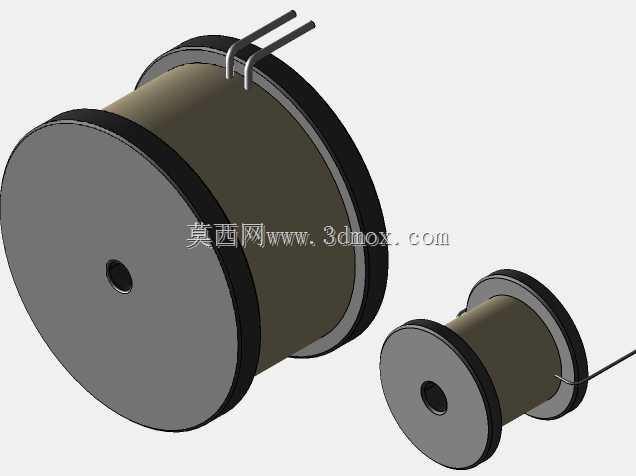

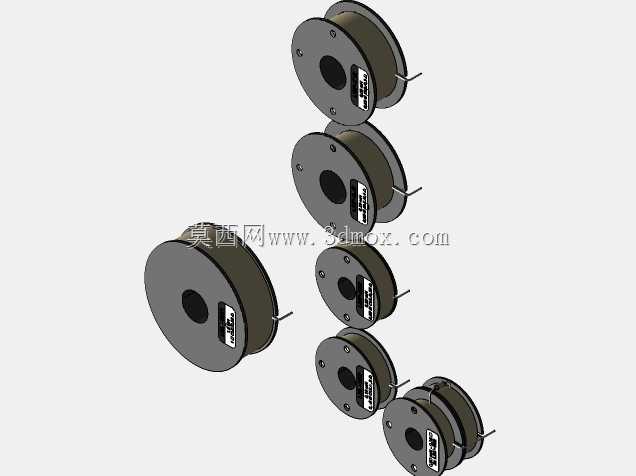

　　日常做消费类电子、小型工控板卡的硬件结构适配时，直插功率电感是绕不开的板载元件，这类带屏蔽罩的径向引线电感，常被用在DC-DC升压/降压回路的储能环节、音频功放的输出滤波位置，还有小功率开关电源的EMI抑制电路里，相比贴片电感，它的载流冗余量更大，抗机械振动性能更好，在工业控制板、车载辅助电子模块、桌面型音频设备里的应用占比一直不低。这次做的两款不同参数的电感结构，完全还原了量产元件的实际装配边界，先从大尺寸的LSIF-470型号说起，它的磁屏蔽外壳采用卷边冲压结构，上下端的黑色塑胶端盖和中间的米色磁芯套筒做了过盈配合，端盖边缘的卷边刚好卡住磁芯套筒的台阶位，不需要额外点胶就能实现轴向固定，顶部的标签区域预留了丝印参数的凹陷位，

　　实际量产时会在这个位置印刷电感值、额定电流、生产批次这类标识，不会因为标签凸起影响元件的贴装高度。它的两根径向引出引脚采用镀锡铜包钢材质，引脚从下端盖的定位孔穿出后，和内部绕制的漆包线端头做了焊锡固定，引脚的伸出长度、引脚间距都严格参照量产规格，做板卡布局时，对应的PCB焊盘孔径设置为0.8mm、焊盘中心距匹配引脚间距，就可以直接适配波峰焊工艺，不需要额外做引脚整形。小尺寸的LSIF-220/1型号结构逻辑和大尺寸款一致，但整体体积缩小了近60%，磁芯套筒的壁厚更薄，端盖的卷边尺寸也做了等比例缩放，它的额定电感量更小，直流电阻更低，适合用在空间紧凑的小功率回路里，比如便携检测设备的电源回路、小型音频模块的信号滤波位置。

　　两款电感的内部线圈都采用多层平绕结构，漆包线的线径根据额定载流量做了区分，大尺寸款用的线径更粗，绕制匝数更多，能承受更大的持续工作电流，小尺寸款线径稍细，绕制匝数匹配对应的电感量参数，线圈和磁芯套筒之间预留了0.1mm的绝缘间隙，实际生产时会在这个间隙里填充绝缘固定胶，避免设备振动时线圈移位出现参数偏移。做结构建模的时候特意还原了元件的所有装配细节，包括端盖表面的细微脱模斜度、引脚根部的应力释放弯折、标签区域的印刷内容边界，甚至端盖上的小透气孔都做了还原——这个透气孔是量产时必须的结构，因为元件过回流焊或者波峰焊时，内部空气受热膨胀，如果没有透气孔很容易出现端盖鼓包、密封失效的问题。在板卡布局做干涉检查的时候，

　　这两款模型可以直接导入装配体，大尺寸款的最大安装高度需要预留15mm以上的板间空间，小尺寸款的安装高度预留8mm即可，两款元件的引脚都做了标准的打弯处理，引脚末端的平整度误差控制在0.1mm以内，完全匹配自动化插件设备的上料要求，不会出现插件卡料、引脚插偏的问题。另外这类屏蔽式电感的磁路是闭合结构，相比开磁路的工字电感，它的漏磁更小，对板上周边的霍尔元件、磁敏传感器的干扰更低，在做高密度板卡布局时，不需要和敏感元件预留太大的隔离距离，能有效节省PCB的布板空间。建模过程中也考虑了不同设计场景的适配性，模型的所有特征都是参数化可编辑的，如果需要调整电感的高度、引脚间距、端盖直径，只需要修改对应参数就可以快速衍生出不同规格的同系列电感模型，不用从零开始重建结构，能大幅提升板卡结构设计阶段的元件选型效率，也能在做设备BOM整理时，直接通过模型获取元件的实际外形尺寸，避免出现选型后元件和结构件干涉的问题。
