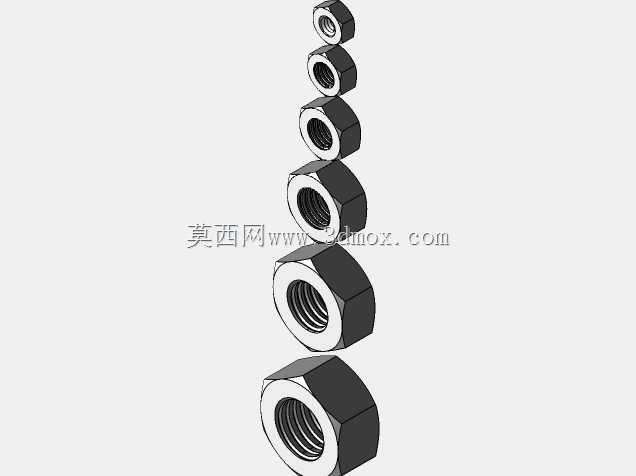

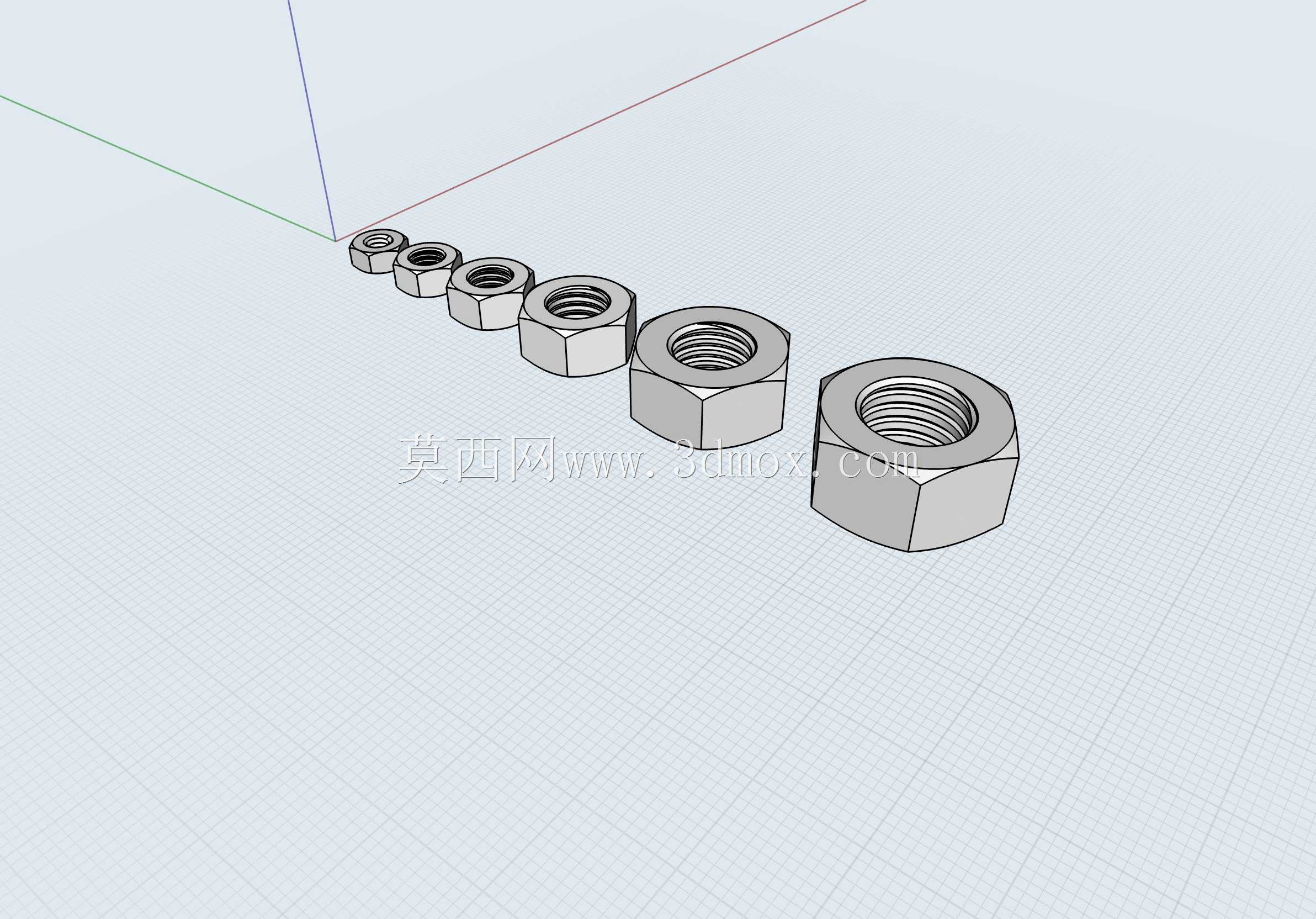

DIN934标准六角螺母系列规格建模

　　也决定了安装孔周边的避让尺寸，很多新手设计的时候容易忽略螺母的外接圆直径，导致装配时螺母和周边结构干涉，或者扳手伸不进去没法拧紧，这套模型严格按照标准参数建模，在做装配干涉检查的时候可以直接调用，不用反复核对尺寸表。从功能特性来说，DIN934属于1型六角螺母，是最通用的螺母类型，匹配对应精度等级的公制粗牙外螺纹螺栓、螺柱使用，能提供足够的螺纹啮合长度，常规工况下和4.8级、8.8级螺栓配合都能满足连接强度要求，不管是静态的机架连接，还是有小幅振动的设备固定，只要搭配对应的防松结构比如弹垫、止动垫片，就能实现可靠的连接锁紧。设计这类标准件模型的时候，最核心的是螺纹部分的处理，实际工程应用里如果是做装配示意、干涉检查，在各类机械结构的连接设计中，六角螺母是应用覆盖范围最广的内螺纹紧固件之一，这套对应DIN934也就是ISO4032标准的螺母模型，覆盖了M4到M12的常用公制粗牙规格，完全匹配日常设备装配、工装夹具搭建、非标自动化设计里绝大多数的螺栓连接需求。做结构设计的时候，螺母的选型从来不是随便选个尺寸就行，首先要考虑的是安装边界，不同规格的六角螺母对边宽度、厚度都有严格的标准数值，比如M4的螺母对边宽度7mm、厚度3.2mm，M5对边8mm、厚度4mm，M6对边10mm、厚度5mm，M8对边13mm、厚度6.5mm，M10对边17mm、厚度8mm，M12对边19mm、厚度10mm，这些尺寸直接决定了装配时扳手的操作空间，

　　不需要做完全写实的螺纹牙型，用装饰螺纹线就能满足需求，能大幅降低装配体的文件负载，提升软件运行流畅度；如果是做加工工艺模拟、有限元受力分析，就需要做出精确的牙型轮廓，保证螺纹啮合处的受力分析结果准确。这套模型里的每个规格都做了统一的基准定位，原点设置在螺母支承面的中心轴线上，调用的时候可以直接和螺栓的轴线做同轴配合，支承面和被连接件表面做重合配合，不需要额外调整基准位置，能大幅提升装配效率。从应用场景来看，小规格的M4、M5螺母多用于电子设备机架、小型传感器安装支架、轻型工装的连接，M6、M8是中型非标设备、输送线机架、钣金机柜里最常用的规格，M10、M12则多用于重载机架、设备地脚固定、需要较大预紧力的连接部位。

　　实际选型的时候还要注意，螺母的性能等级要和匹配的螺栓性能等级对应，比如8.8级螺栓要配8级以上的螺母，不能用低等级螺母配高等级螺栓，否则螺纹连接容易出现滑牙、脱扣的失效问题。另外六角形的外形设计是经过长期工程验证的，六个受力面可以让扳手在30度的转角空间里就能完成拧紧操作，相比四角螺母更适合狭小空间的装配作业，相比更多边的螺母，受力面的接触面积更大，拧紧时不容易出现棱角崩损的问题。做三维建模的时候，这类标准件不需要每次都从头绘制，按照标准参数建好系列化的模型之后，后续设计直接调用即可，能节省大量重复建模的时间，而且统一建模标准的模型，在不同项目里调用的时候不会出现尺寸偏差，避免因为模型尺寸错误导致的加工、装配问题。

　　很多刚入行的设计人员容易在标准件建模上浪费时间，反复核对尺寸画螺纹，其实只要明确模型的使用场景，选择合适的建模细节程度，就能兼顾准确性和设计效率。这套系列螺母模型的每个规格都做了独立的配置，也可以根据需要扩展更大或者更小的规格，形成完整的企业标准件库，在团队协作的设计项目里，统一的标准件模型库能避免不同设计人员调用的标准件尺寸不统一的问题，减少后续BOM整理、采购、装配环节的出错概率。另外在做设备维护、改造设计的时候，直接调用对应规格的螺母模型，能快速还原现有设备的连接结构，不用现场反复测绘螺母尺寸，提升改造设计的效率。需要注意的是，DIN934标准的螺母有不同的厚度等级，这套模型对应的是标准厚度的1型螺母，如果是需要薄螺母做锁紧、或者厚螺母用于重载连接的场景，还要对应选用其他标准的螺母型号，不能混用。在做表面处理选型的时候，不同的应用场景要匹配不同的表面处理，比如户外设备要用热镀锌或者不锈钢材质的螺母，普通室内设备用电镀彩锌即可，有防腐要求的食品、化工设备要选用304或者316不锈钢材质的对应规格螺母，这些选型要点在做结构设计的时候都要同步考虑，而三维模型作为设计的载体，准确的尺寸是所有后续选型、加工、装配工作的基础。
