多规格DIN125A标准平垫圈结构设计

　　在各类机械装配场景中，平垫圈是最容易被忽略却又不可或缺的基础连接件，这套覆盖M3至M12常用规格的DIN125A标准平垫圈，完全遵循ISO7078通用紧固件尺寸规范设计，适配绝大多数常规螺栓、螺钉的装配需求。从设备运维的实际场景来看，平垫圈的核心作用首先是分散紧固件压紧时的接触面压应力，避免被连接件表面因局部压强过大出现压痕、凹陷甚至基材变形，尤其是在铝型材、工程塑料、薄钢板这类低强度基材的连接场景中，没有平垫圈的螺栓锁紧后，很容易在振动工况下出现基材破损、连接松动的问题。其次，这类平垫圈还能填补被连接件表面的微小平面度误差，当两个连接面存在轻微的加工刀痕、平面度偏差时，金属平垫圈可以在锁紧过程中通过自身的刚性贴合，弥补接触面的间隙，避免连接部位出现应力集中。

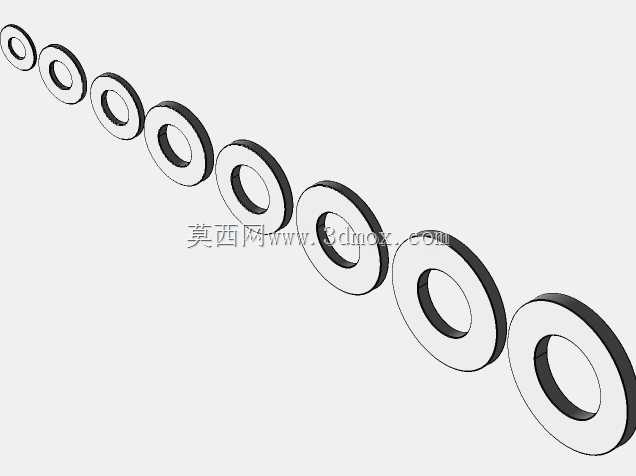

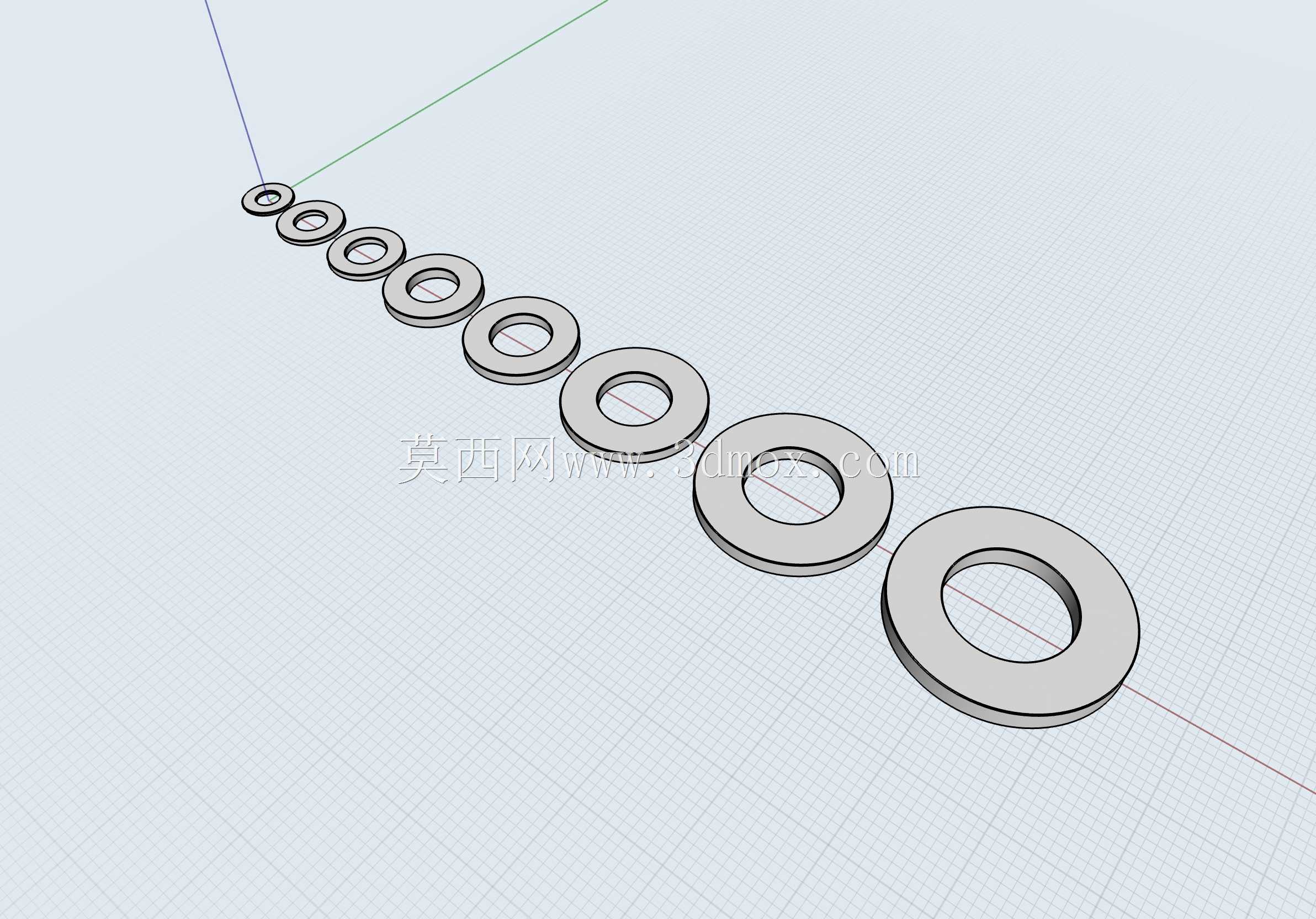

　　设计这套垫圈模型时，首先严格遵循DIN125A的标准尺寸边界，不同公称规格的垫圈对应匹配的内径、外径、厚度都完全符合标准公差要求，比如M3规格垫圈内径略大于3mm螺栓外径，保证螺栓可以顺畅穿过无卡滞，外径尺寸控制在螺栓公称直径的2倍左右，确保压紧力的分散范围足够覆盖螺栓头的承压面，厚度则根据规格大小从0.5mm到2mm梯度变化，小规格垫圈采用较薄的厚度避免占用过多装配空间，大规格垫圈适当增加厚度保证自身刚性，避免锁紧时出现垫圈翘曲变形。建模过程中特意对垫圈的内外棱边做了微小的倒角处理，这一细节完全贴合实际量产平垫圈的加工工艺——冲压成型的平垫圈边缘会自然形成微小圆角或倒角，既可以避免锐边割伤装配人员，也能减少垫圈与螺栓头、被连接件之间的应力集中点，防止长期受载后棱边出现疲劳裂纹。

　　从实际选型应用来看，这套覆盖M3到M12的规格序列，基本覆盖了小型电子设备、中型工业设备、工装夹具、非标自动化机架的常用紧固件尺寸：M3、M4规格多用于小型传感器、电气元件、薄钣金护罩的安装固定，这类场景中垫圈主要作用是避免薄钣金被螺栓头压穿，同时增大接触面摩擦力防止螺钉松脱；M5、M6规格是通用机架、铝型材框架连接的最常用规格，平垫圈在这里既要分散铝型材表面的压应力，避免型材槽口位置被压溃变形，还要配合弹垫圈使用时，为弹垫圈提供平整的支撑面，保证弹垫圈的防松效果可以正常发挥；M7、M8规格多用于传动部件、电机安装座、重载连接板的连接，这类场景中连接副承受的预紧力更大，平垫圈的厚度和外径都相应增大，确保在较大预紧力下不会出现垫圈变形、接触面压陷的问题；M10、M12规格则多用于设备主支撑结构、重型机架地脚、大负载安装座的连接，这类场景下平垫圈的刚性要求更高，设计时严格控制了垫圈的平面度公差，保证锁紧后整个承压面受力均匀，避免因垫圈平面度不足导致螺栓预紧力出现偏差。

　　很多刚入行的结构设计人员容易忽略平垫圈的安装边界要求，实际装配中，平垫圈的安装有几个必须注意的细节：首先是垫圈必须紧贴螺栓头或螺母的承压面，不能在垫圈和被连接件之间夹杂碎屑、毛刺，否则会导致连接副预紧力不均，长期受振动后出现松动；其次是平垫圈不能叠加使用，很多现场维修人员会通过叠加多个平垫圈来弥补螺栓长度过长的问题，这会导致整个连接副的刚性下降，多个垫圈之间的接触面会在振动中产生微小位移，大幅降低连接可靠性；另外，当被连接件表面是喷涂、氧化等非导电表面时，如果需要连接部位实现接地导通，不能使用普通钢制平垫圈，需要采用表面未做绝缘处理的铜质或不锈钢垫圈，不过这套模型对应的是最通用的钢制平垫圈，适用于绝大多数无特殊导电、防腐要求的常规装配场景。

　　从建模的工程实用性角度出发，这套垫圈模型的尺寸参数完全匹配标准件库的通用规格，设计人员在做整机装配建模时，可以直接调用对应规格的垫圈模型装入连接副位置，不需要额外调整尺寸，模型的装配基准面设置在垫圈的两个端面，装配时可以直接通过面重合约束快速定位，大幅提升装配建模的效率。同时，模型的细节还原度足够支撑后续的工程出图、干涉检查工作，比如在做整机的运动干涉检查时，准确的垫圈外径尺寸可以帮助设计人员提前发现垫圈与周边零件的间隙不足问题，避免实际装配时出现垫圈与相邻结构件刮碰的情况。在做紧固件的受力仿真分析时，准确的垫圈模型也能让仿真结果更贴近实际工况，因为垫圈的存在会改变螺栓预紧力的传递路径，如果建模时省略平垫圈，仿真得到的接触面应力结果会比实际值偏大，容易导致设计人员过度加强被连接件结构，造成不必要的材料浪费。
