DIN85标准M5全螺纹开槽盘头螺钉系列

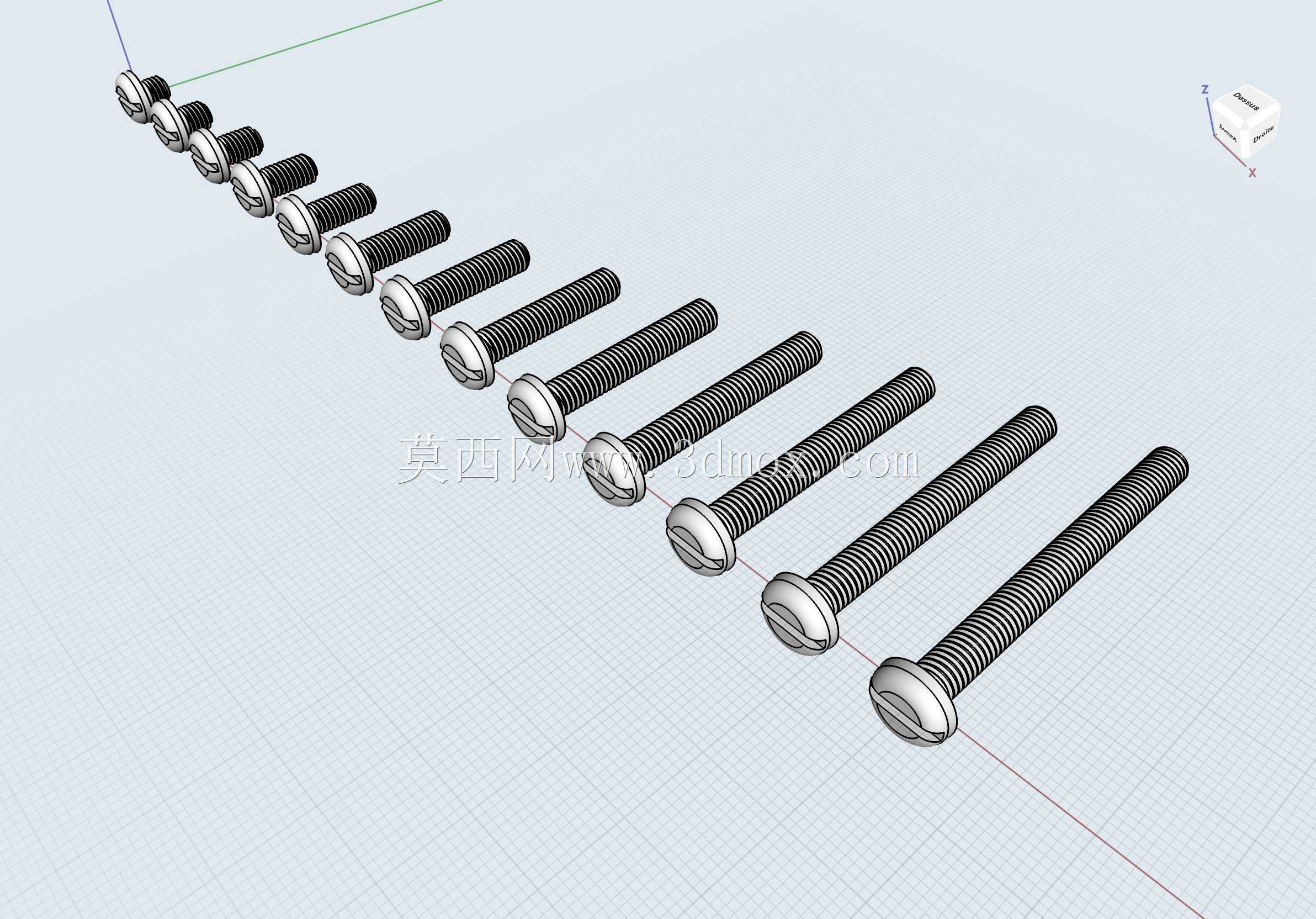

　　在各类机电设备装配、工装夹具搭建、非标自动化生产线调试的场景里，小规格紧固件的选型往往直接决定整套结构的连接可靠性，M5规格的开槽盘头螺钉作为通用级紧固连接件，覆盖了从消费电子外壳固定、小型仪器内部构件锁附，到低压电控柜内部元件安装、轻型输送线护板固定等大量日常装配需求，不同长度规格的适配性直接影响现场装配效率，避免现场切割螺杆、搭配多余垫片的冗余操作。这套全系列长度的螺钉模型，覆盖5mm到50mm的全螺纹规格，完全遵循DIN85也就是ISO1580的标准尺寸要求建模，每一个规格的头部尺寸、开槽宽度深度、螺纹牙型参数都严格对应标准公差区间，能直接用于装配干涉检查、BOM清单统计、装配工艺模拟环节。从设计逻辑来看，

　　盘头结构的螺钉头部承载面更大，相比沉头螺钉不需要在被连接件上加工沉孔，适合薄板类零件、非金属材质构件的连接场景，不会因为沉孔加工误差导致头部凸起或者连接面压溃；开槽驱动的结构适配普通一字螺丝刀，在现场维护、应急拆装场景下不需要专用批头就能完成操作，适配性更强；全螺纹的设计意味着螺杆整个长度区间都有完整牙型，当被连接件总厚度存在小幅波动时，不需要严格计算螺杆旋入深度，只要保证足够的啮合牙数就能达到要求的锁紧力，尤其适合多层薄板叠装、带调节余量的结构连接场景。做三维装配的时候，很多工程师容易忽略紧固件的头部避让空间，这套模型把每个长度规格的头部外圆直径、头部高度都做了1:1还原，在做结构排布的时候可以直接校验螺钉头部和周边构件的间隙，

　　比如安装在型材槽内的元件固定，能提前确认盘头会不会和型材槽壁干涉，避免加工完成后出现螺钉无法装入、批头无法垂直对准开槽的问题。螺纹部分的建模还原了标准三角牙型的基本轮廓，在做运动仿真、装配动画演示的时候不会出现螺纹穿模的低级问题，也能直观展示螺杆旋入螺纹孔后的啮合长度，帮助设计人员判断当前选用的螺钉长度是否合适，会不会出现螺杆顶到内部线路、干涉运动部件行程的问题。不同长度的螺钉按梯度排布，从最短的5mm规格适合两层1mm薄板叠加后的锁附，到最长的50mm规格可以穿透多层叠装的结构件配合螺母实现通孔连接，覆盖了M5规格螺钉绝大多数的常规使用场景，在做通用件库搭建的时候可以直接调用，不需要每次重复建模标准件，大幅提升三维绘图的效率。

　　在实际设备维护场景里，全螺纹的开槽盘头螺钉还常被用作临时定位件、调节螺杆使用，配合螺母可以实现小幅的位置调节，比如传感器安装支架的位置微调、小型挡板的高度限位，这时候全螺纹的结构能让调节行程覆盖整个螺杆长度，相比半螺纹螺钉的调节范围更大，不需要额外加工长螺纹段。建模的时候特意保留了头部开槽的倒角细节、螺杆末端的倒角特征，这些细节在做工程图导出的时候能直接生成符合标准的视图，不需要额外补充绘制工艺特征，生成的BOM表可以直接标注对应标准号、规格长度，直接下发到采购或者加工环节，减少标准件标注出错的概率。很多新手工程师在选螺钉的时候容易混淆不同头型的应用边界，盘头螺钉的头部是突出于被连接件表面的，所以在有外观要求、表面需要平整无凸起的场景并不适用，但在不需要隐藏头部、追求连接效率、被连接件强度偏低的场景下，盘头结构的压接面积更大，锁紧时的压强更小，不容易压坏塑料、薄铝板这类低强度材质的零件表面，连接稳定性更好。这套系列模型把每个长度规格的安装边界都做了明确的尺寸还原，比如对应M5螺纹的底孔建议直径、螺钉头部的最小安装避让半径、锁紧时需要的批头操作空间，都可以通过模型直接测量获取，在做结构设计初期就能预留足够的装配操作空间，避免出现产品组装时工具无法伸入、螺钉无法垂直锁紧的问题，尤其在紧凑结构的小型设备设计中，这类细节的校验能大幅减少后期打样整改的次数，降低研发迭代的成本。
