ISO7380-1标准M5盘头内六角螺钉组

　　在各类机械设备装配、工装夹具搭建、自动化模组集成、消费电子结构组装场景中，盘头内六角螺钉是应用覆盖度极高的一类紧固件，本次呈现的是对应ISO7380-1标准的M5规格全系列螺钉组，覆盖了常用的长度区间，能够适配绝大多数薄板连接、零部件叠装、非金属件与金属件复合连接的工况需求。从实际选型使用的角度来说，这类盘头螺钉的头部为圆弧盘式设计，相比沉头螺钉不需要在被连接件表面加工沉孔，安装后头部外露形成圆弧过渡，不会在安装面留下尖锐棱边，在有外观要求、操作人员频繁接触的设备外板、防护盖板安装场景中，能够有效避免刮蹭风险，同时盘头的头部承压面积大于同规格的圆柱头螺钉，在连接铝合金型材、工程塑料、玻纤板等强度较低的基材时，能够分散锁紧压力，避免压溃基材表面，提升连接可靠性。

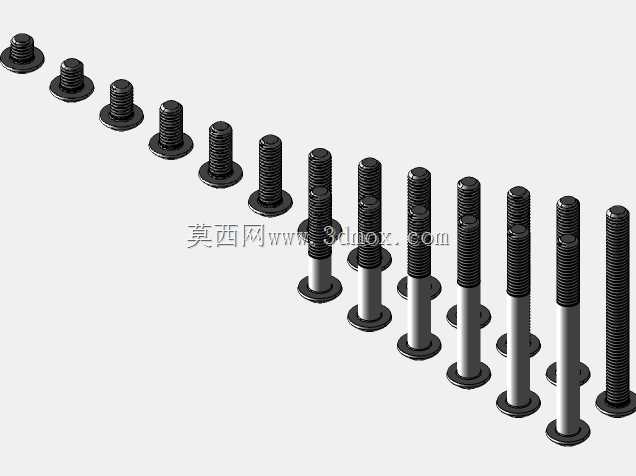

　　本次的螺钉组包含两类螺纹结构：5mm至50mm长度区间的全螺纹规格，以及25mm至50mm长度区间的部分螺纹规格，两类结构分别适配不同的连接需求。全螺纹规格的螺杆部分全程加工螺纹，适合被连接件总厚度较小、需要螺钉全程啮合螺纹孔或者配合薄螺母锁紧的场景，比如多层薄板叠装、电子元器件支架固定、小型传感器安装座锁紧等工况，全螺纹结构能够在较短的拧入深度下提供足够的啮合牙数，保证锁紧力达标；部分螺纹规格的螺杆靠近头部的位置设置有一段无螺纹的光杆段，适合被连接件总厚度较大、需要螺钉光杆段穿过被连接件光孔、末端拧入螺纹基体的场景，光杆段与被连接件光孔的配合能够起到一定的定位作用，减少连接副的横向窜动，在需要保证零部件同轴度的装配场景中，比如直线导轨副的侧压块固定、同步带轮的挡圈锁紧、小型气动元件的安装固定等工况下，部分螺纹的结构能够提升连接的定位精度，避免螺纹段与光孔的间隙带来的装配偏移。

　　从设计建模的角度来说，这类标准紧固件的建模需要严格贴合标准规定的尺寸边界，头部直径、头部高度、内六角对边深度、螺纹大径中径小径、螺杆末端倒角等尺寸都需要控制在标准公差范围内，才能保证模型在虚拟装配、干涉检查、工程图导出环节具备实际参考价值。盘头的头部曲面采用圆弧过渡建模，头部与螺杆衔接的位置设置有标准要求的退刀结构，避免实际加工时出现应力集中的问题；螺纹部分采用符合标准牙型的螺旋切除特征建模，牙型角、螺距严格匹配M5粗牙螺纹的参数，全螺纹规格的螺纹起始位置距离头部下端面保留标准规定的收尾距离，部分螺纹规格的光杆段直径与螺纹中径做平滑过渡，避免装配时光杆段刮伤被连接件的光孔内壁；螺杆末端做45度倒角处理，既能够在实际装配时起到导向作用，方便螺钉快速对准螺纹孔，也能去除末端的锐边毛刺，避免安装过程中划伤操作人员。

　　在实际安装使用时，这类盘头内六角螺钉采用内六角扳手施加扭矩，相比十字槽螺钉能够承受更大的锁紧扭矩，不容易出现槽口滑牙的问题，在需要一定预紧力的连接场景中可靠性更高；头部的盘式设计允许被连接件的安装孔有一定的位置偏差，相比圆柱头螺钉对孔位精度的容错率更高，在现场装配、维修更换时能够降低对孔难度，提升装配效率。需要注意的是，在不同材质的基体上使用时，需要根据基体材质选择合适的锁紧扭矩，在铝合金、塑料等软质基体上安装时，建议搭配平垫圈使用，进一步分散头部压力，避免长期受载后基体出现蠕变导致预紧力下降；在有振动工况的设备上使用时，建议搭配螺纹胶或者防松垫圈，避免长期振动导致螺钉松动脱落。

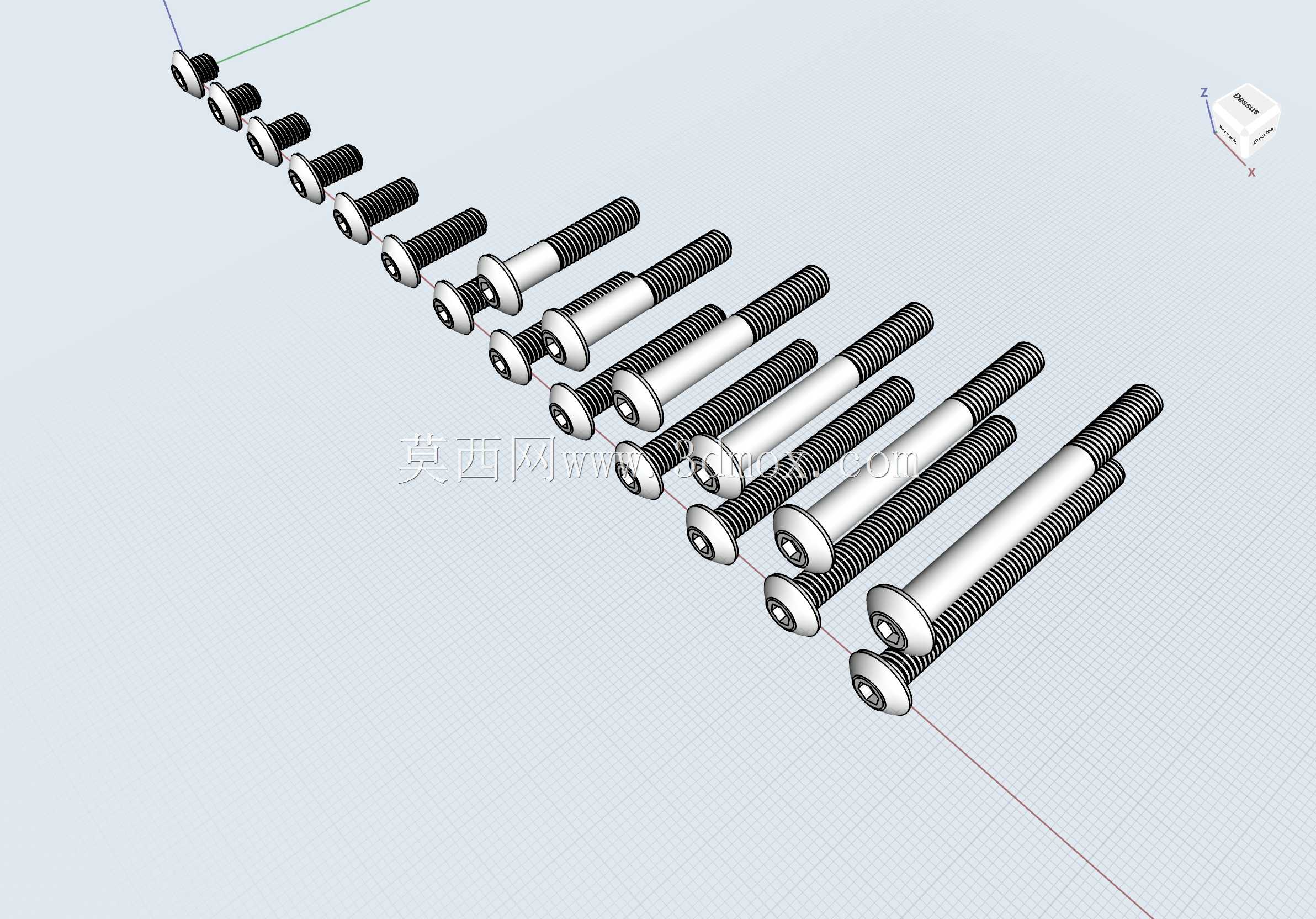

　　从三维模型的应用角度来说，这套全长度区间的螺钉组模型能够直接调用到各类设备的装配体中，不需要设计人员重复建模，在做装配干涉检查时，能够准确验证螺钉长度是否合适，避免出现螺钉过长顶到内部零部件、或者螺钉过短啮合牙数不足的问题；在做设备外观渲染时，标准准确的螺钉模型能够提升整体装配体的真实感，还原设备实际装配后的外观效果；在导出BOM清单时，标准规格的螺钉模型能够直接生成对应的物料编码，方便采购部门直接按照标准规格采购，减少选型沟通成本。
