ISO7380-2标准M5规格盘头内六角螺钉组

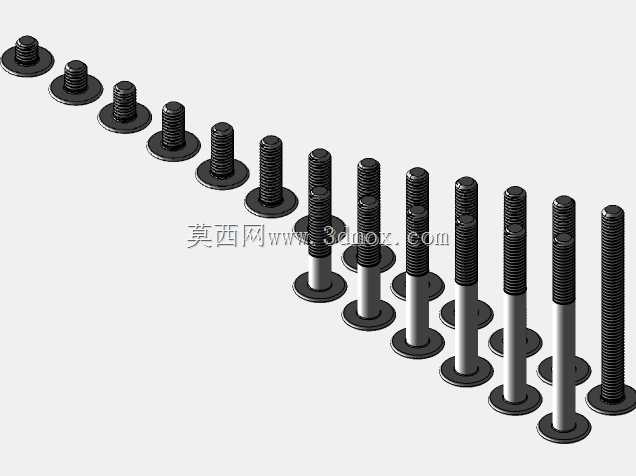

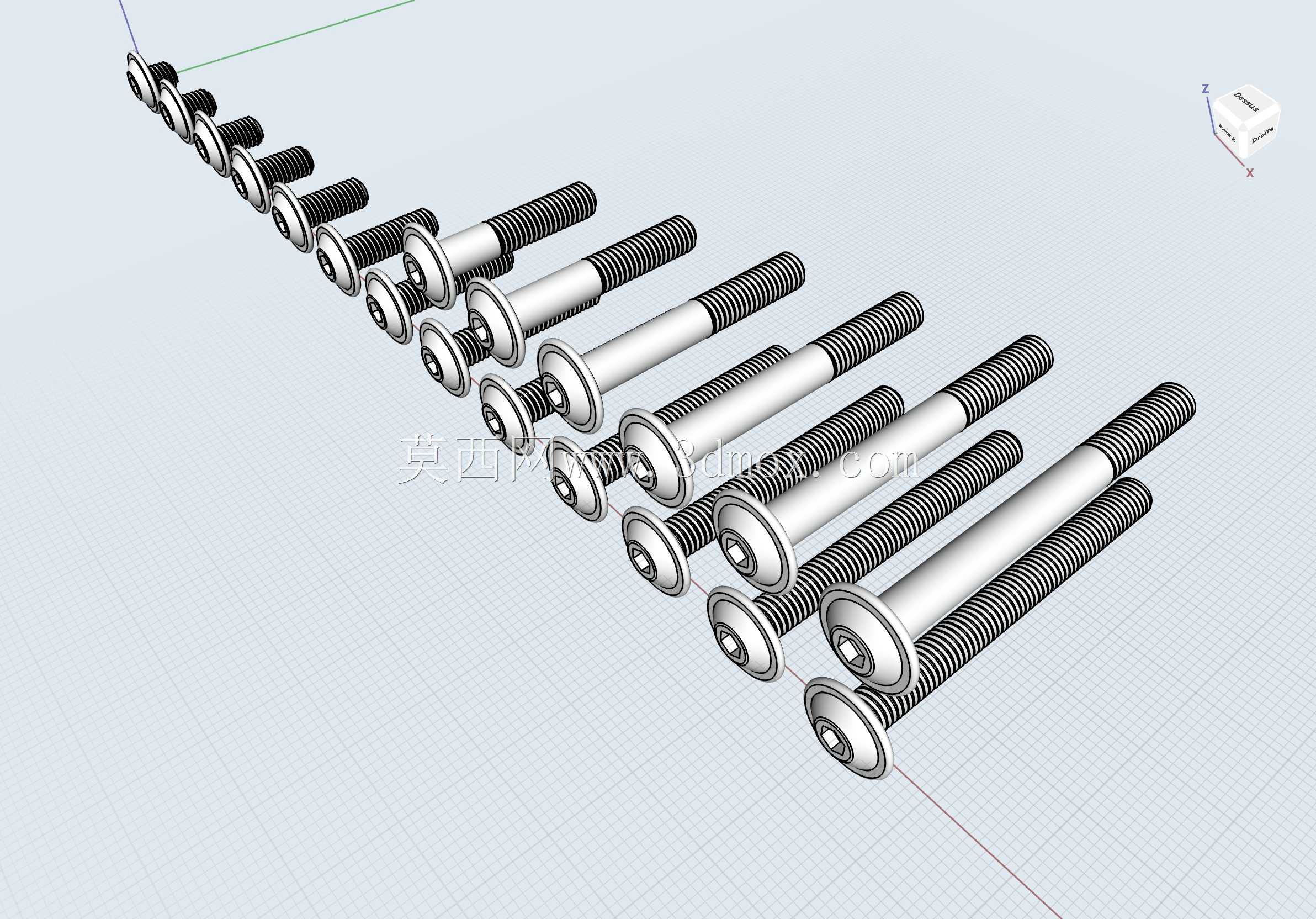

　　在各类机电设备组装、非标自动化机架搭建、消费电子产品结构固定场景中，盘头内六角螺钉是应用频次极高的紧固连接件，本次呈现的是符合ISO7380-2标准的M5规格全系列螺钉组，覆盖5至50mm全螺纹段规格，以及25至50mm部分螺纹段规格，能够适配不同厚度连接件的锁付需求。从实际选型角度出发，全螺纹规格的螺钉更适用于被连接件总厚度较小、需要螺纹全程参与咬合的场景，比如薄金属板件与塑料壳体的连接、小型电子模组的外壳固定，这类场景下螺杆无多余光杆段，拧入过程中螺纹可以全程与预制螺纹孔啮合，避免出现光杆段卡滞、螺纹咬合长度不足导致的锁付失效问题。而部分螺纹段的规格，光杆段可以穿过上层被连接件的光孔，仅靠末端螺纹段与下层件的螺纹孔锁合，

　　光杆段与上层光孔的配合能够起到一定的定位作用，减少两连接件之间的错位量，更适用于有一定装配定位要求、被连接件总厚度较大的场景，比如自动化设备的铝型材机架拼接、工装夹具的层板固定，这类场景下光杆段的存在还能降低螺杆与上层件光孔之间的摩擦，减少拧入时的阻力，同时避免螺纹刮伤上层光孔内壁，提升反复拆装后的装配精度保持性。从产品设计思路来看，该系列螺钉严格遵循ISO7380-2的标准尺寸要求，盘头的头部直径、头部高度、内六角驱动槽的对边尺寸与深度都符合标准公差范围，盘头的大接触面积能够有效分散锁付时的压应力，避免在铝合金、工程塑料等软质被连接件表面压出凹痕，降低连接面的局部压强，提升长期使用后的连接可靠性。

　　内六角驱动槽的设计可以承受更大的拧紧力矩，相比十字槽、一字槽的驱动形式，不容易出现滑牙问题，适合需要一定预紧力的连接场景，同时内六角扳手可以深入沉孔内操作，在空间狭小的装配区域也能完成拧入作业，适配设备内部紧凑空间的装配需求。在外形尺寸与安装边界方面，不同长度规格的螺钉头部尺寸保持统一，M5规格对应的盘头直径、头部高度一致，设计装配结构时，只需要统一预留对应尺寸的头部避让空间即可，不需要针对不同长度的螺钉单独设计沉孔或避让槽，能够大幅降低结构设计的重复工作量。全螺纹规格的螺钉，螺纹大径、中径、小径都符合普通粗牙螺纹的公差要求，预制螺纹孔只需要按照M5粗牙螺纹的标准底孔尺寸加工即可，不需要特殊定制刀具；部分螺纹规格的螺钉，

　　光杆段直径略小于螺纹大径，穿过上层光孔时，光孔直径只需要略大于光杆段直径即可保证顺利穿过，同时预留合理的配合间隙，兼顾装配便利性与定位精度。在实际设备应用中，这类螺钉可以覆盖从消费电子类产品的内部结构固定，到工业自动化设备的机架、护板、模组安装，再到小型工装夹具的零部件拼接等多类场景，不同长度的规格可以灵活组合选用，比如在厚度3mm的冷轧钢板护板与铝型材的连接中，可以选用10mm长度的全螺纹螺钉，保证足够的螺纹咬合长度；在厚度20mm的电木板安装板与设备机架的连接中，可以选用30mm长度的部分螺纹螺钉，光杆段穿过电木板的光孔，末端螺纹拧入铝型材的T型螺母内，既保证连接强度，又能避免螺纹刮伤电木板的安装孔。从长期使用的可靠性角度出发，标准规格的螺钉在后期维护更换时不需要特殊定制，直接按照标准型号采购即可，降低设备的后期维护成本，同时统一的驱动尺寸只需要配套对应规格的内六角扳手即可完成所有规格螺钉的拆装，减少装配工具的种类，提升现场装配与维护的效率。在三维建模过程中，该系列螺钉的螺纹特征采用标准牙型绘制，头部与螺杆的过渡圆角、驱动槽的倒角都按照实际加工工艺还原，能够直接用于装配干涉检查、装配工艺模拟，在设备整体装配仿真时，可以准确验证螺钉长度是否合适、头部是否与周边零部件存在干涉、拧入过程中是否会与周边管线或结构件发生碰撞，提前在设计阶段规避装配问题，减少后期实物装配时的整改工作量。
