镂空蝴蝶造型立式餐巾收纳架结构设计

　　日常餐饮场景中，餐巾的收纳一直是桌面布置容易忽略的细节，不管是家庭餐桌、主题餐厅餐位还是甜品台陈设，裸露堆叠的餐巾不仅容易沾附浮尘、被溅洒的汤汁污染，抽取时还容易带落相邻餐巾造成台面杂乱，这款蝴蝶造型的立式餐巾架，就是针对这类桌面收纳痛点做的结构优化设计。从实际使用场景出发，这款收纳架适配常规折叠尺寸的方形餐巾、纸质餐垫或是小型装饰方巾，立式的放置结构能让餐巾保持直立排布状态，抽取时单张受力不会带落其余餐巾，底部的承托边做了12mm的上翻高度，刚好能兜住餐巾底部边缘，避免餐巾因为自身重力下滑倾斜，哪怕是质地偏软的单层餐巾纸，放置后也不会出现弯折塌落的情况。做结构设计的时候，最先敲定的是整体的支撑稳定性，

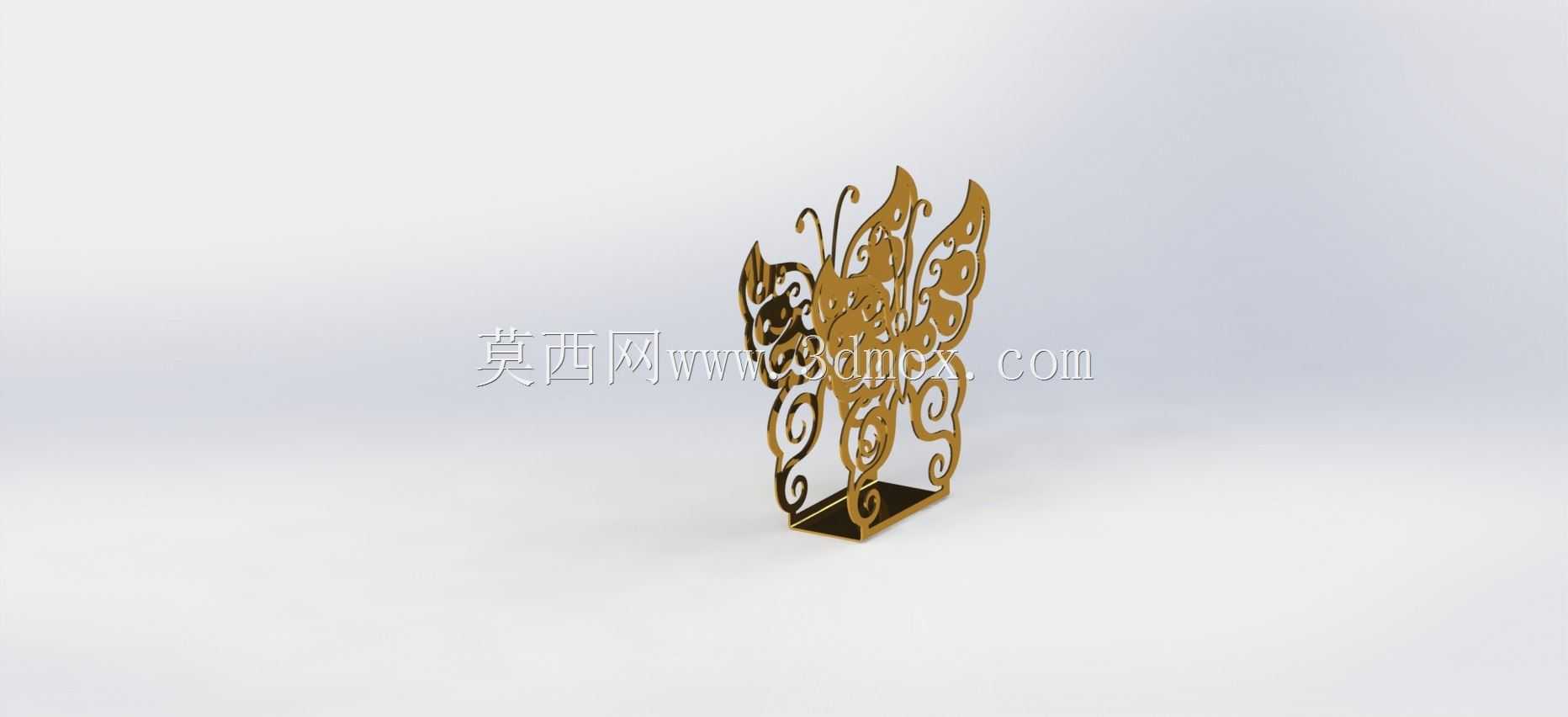

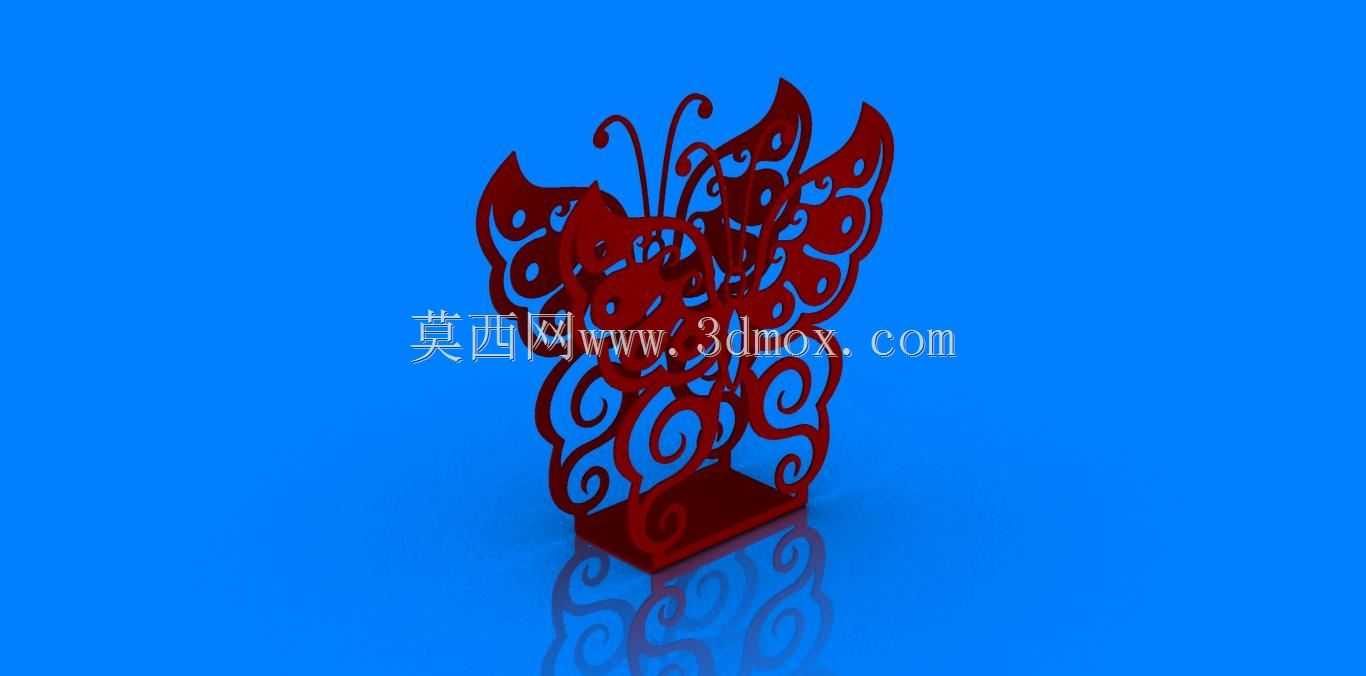

　　整个架体采用对称式蝴蝶轮廓作为主支撑面，两侧的卷草纹镂空结构不是单纯的装饰元素，每一处镂空的筋条宽度都控制在4mm，既保证了激光切割加工时的板材利用率，减少废料产生，又能让架体在0.8mm壁厚的板材条件下，达到足够的侧向抗形变能力——日常抽取餐巾时的侧向推力大概在5N左右，这个筋条尺寸搭配对称式的支撑结构，架体的侧向形变量能控制在0.3mm以内，不会因为长期受力出现架体歪斜、焊点开裂的问题。架体的整体外轮廓尺寸控制在180mm高、160mm宽，底部支撑脚的前后跨度做到70mm，这个尺寸边界是经过反复验证的：放在常规直径200mm的餐位盘旁，不会挤占餐盘、水杯、餐具的摆放空间，同时内部150mm的净宽度，

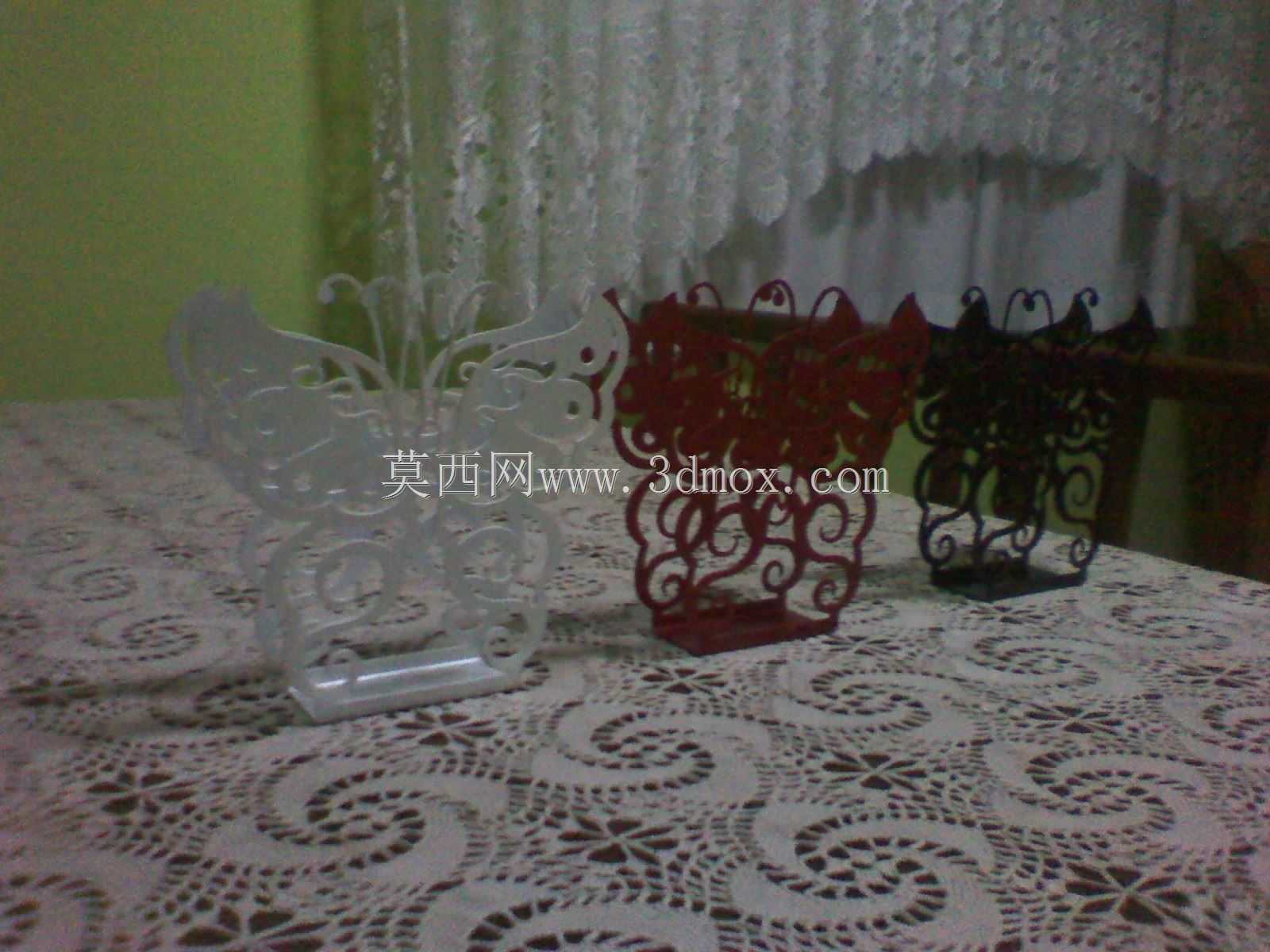

　　刚好能容纳市面上绝大多数常规折叠尺寸的餐巾，不需要用户额外折叠调整餐巾尺寸就能直接放入。两侧的蝴蝶翼型轮廓做了15度的外张角度，这个角度一方面能让放入的餐巾自然形成微张的状态，手指抽取时能轻松碰到餐巾边缘，不需要抠取缝隙；另一方面外张的翼面能形成天然的防护结构，挡住侧面溅来的少量水渍，减少餐巾被污染的概率。考虑到不同场景的陈设需求，架体的表面处理预留了多种工艺适配空间，图中展示的白色、酒红色、黑色三种配色，分别对应哑光喷塑、烤漆、静电喷粉三种常见的金属表面处理工艺，不管是北欧风的浅色餐桌、复古风的深色木质餐桌还是工业风的金属餐桌，都能找到适配的配色款，不会和桌面陈设产生违和感。在加工工艺的适配性上，

　　整个架体的所有轮廓都采用连续的平滑曲线，没有尖锐的直角死角，激光切割下料后只需要做简单的边缘倒角打磨，就能避免划手的问题，后续的弯折工序只需要两道弯折：一道是底部承托边的90度弯折，一道是两侧支撑脚的定位弯折，不需要复杂的多工序成型，焊接点只设置在底部支撑脚和主面板的连接位置，一共4个焊接点，焊接后打磨平整再做表面处理，整个加工流程简单，量产时的良率能控制在98%以上。另外在设计时也考虑到了清洁的便利性，整个架体没有封闭的积灰死角，所有镂空位置都是通透结构，日常清洁时只需要用湿抹布擦拭，或是直接用水冲洗，残留的水渍会顺着镂空缝隙流下，不会在架体内部积存污垢，长期使用也不会出现藏污纳垢的问题。不同于普通的平板式餐巾架，这款蝴蝶造型的架体在非用餐时段，本身也能作为桌面的小型装饰摆件，镂空的纹样在光线照射下会在桌面投射出对应的花纹，提升桌面的精致感，哪怕是放在咖啡馆的取餐台、民宿的早餐台这类半公开场景，也能兼顾实用性和陈设效果，不会像普通塑料收纳架那样显得廉价突兀。做结构校核的时候，特意针对架体的承重做了测试，架体本身的自重控制在120g左右，但是能承受最多200g的餐巾重量，也就是大概50张常规双层餐巾纸的重量，满载状态下架体的重心依然落在底部支撑脚的中心范围内，不会出现前倾侧翻的问题，哪怕是不小心碰到架体边缘，因为对称的结构和足够的支撑跨度，也不容易倾倒，避免餐巾散落弄脏台面。
