倾斜式滚筒筛分输送分选设备结构

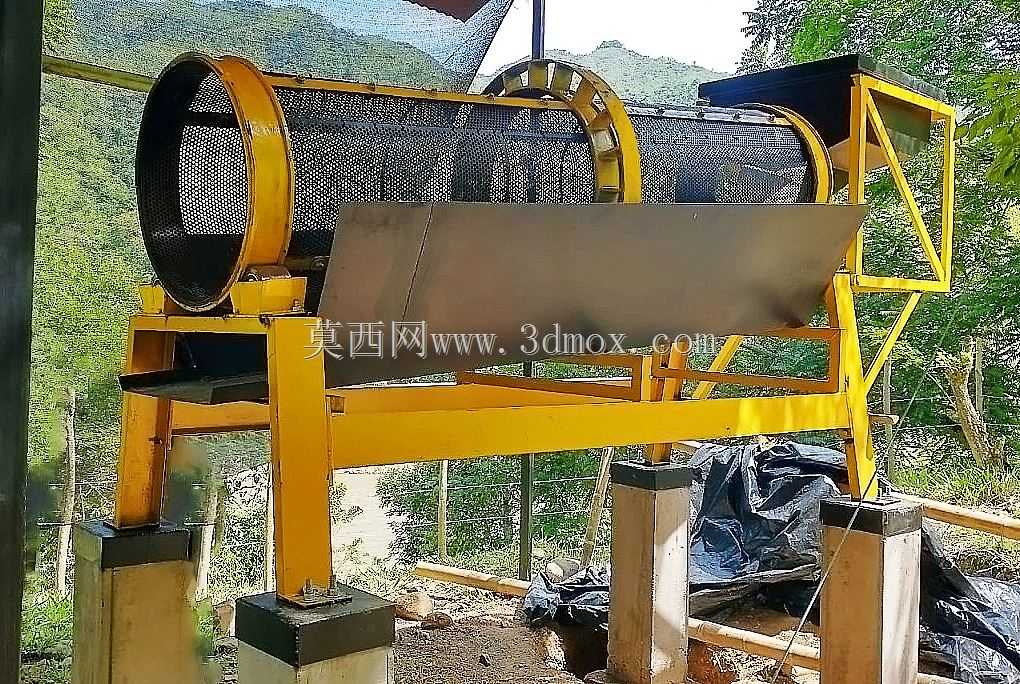

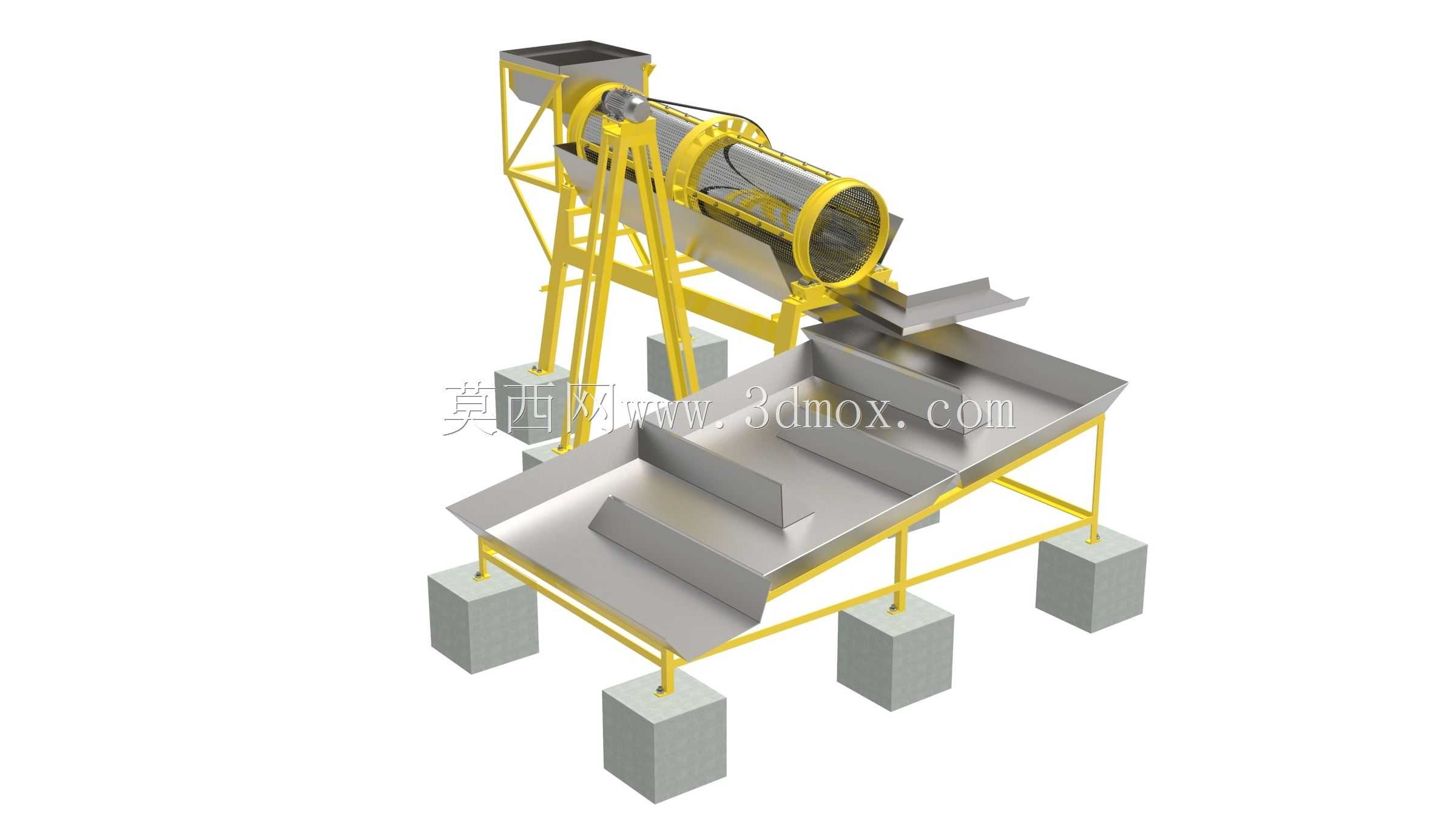

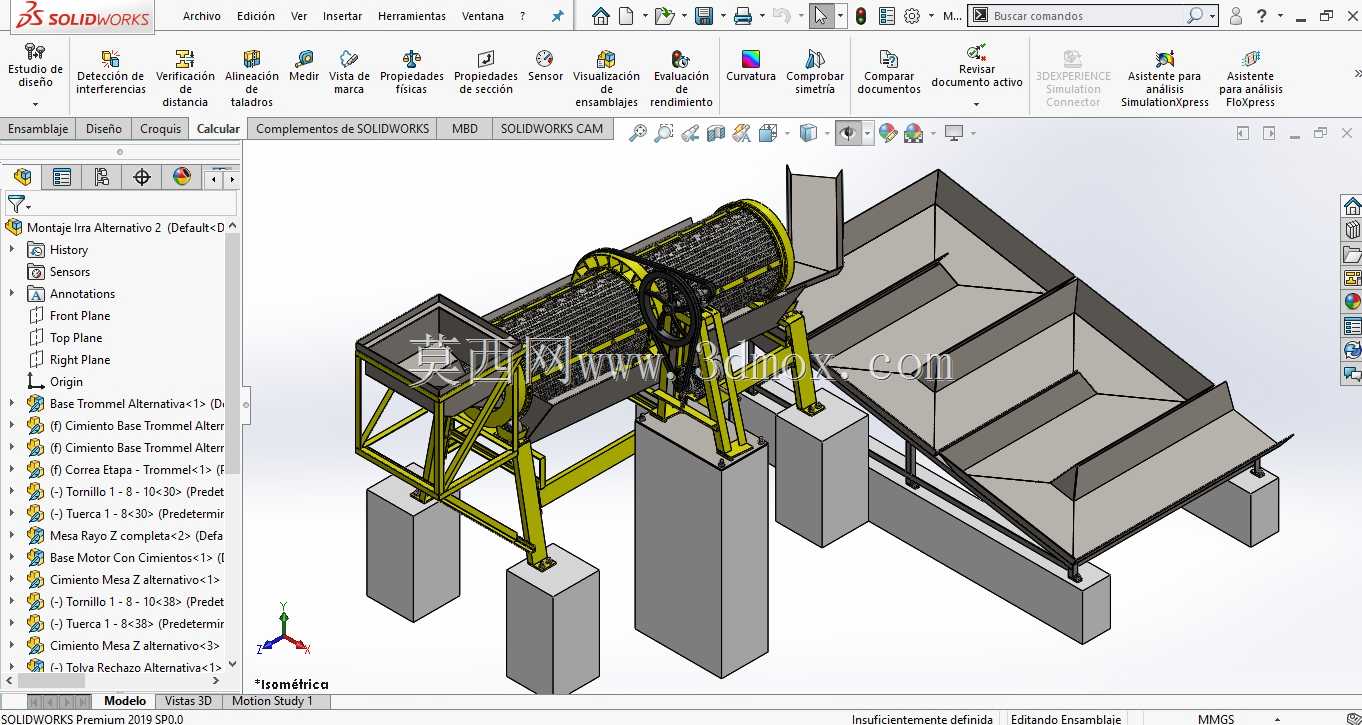

　　这套筛分分选设备的三维结构，核心针对散状物料的粒度分级作业场景设计，常见于矿山砂石料场、建筑固废资源化处理线、粮食清选工段、煤炭洗选加工环节，用来把混合粒径的散料按照筛网孔径尺寸，分离成不同粒度级别的成品料流，替代传统人工筛分的低效作业模式，也能适配连续化生产线的在线分选需求，避免不同粒径物料混料影响后续工序的加工精度。设备主体采用倾斜布置的滚筒筛作为核心筛分单元，滚筒整体通过两端的支撑轮组架设在黄色钢结构机架上，入料端设置高位接料斗，混合物料从高位料斗进入旋转的滚筒内部后，小于筛网孔径的细料会透过筛网孔下落，大于筛孔尺寸的粗料则沿着滚筒倾斜的轴向方向，从滚筒的出料端排出，进入下方的分料溜槽结构。下方的分料溜槽采用多格阶梯式设计，

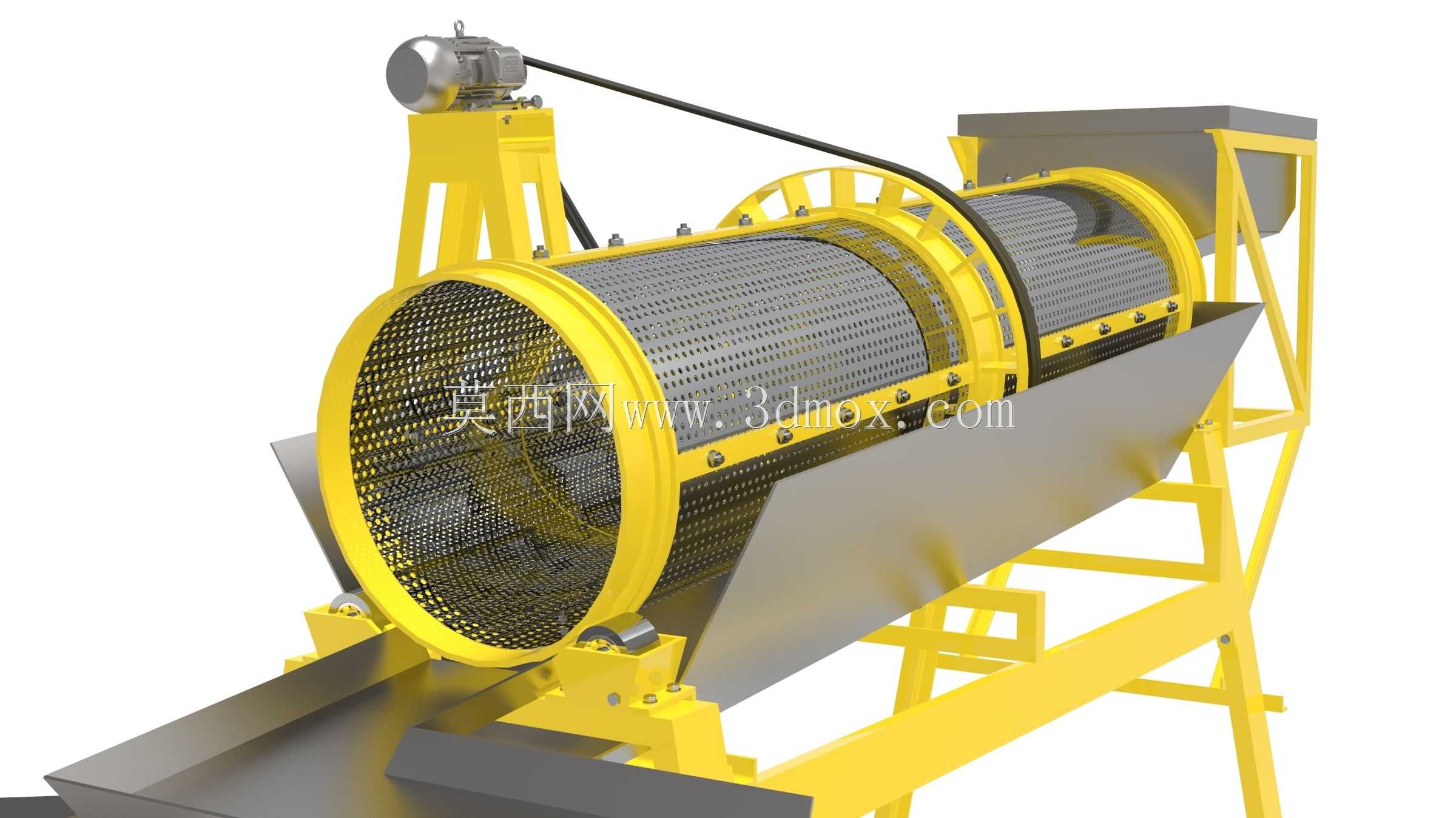

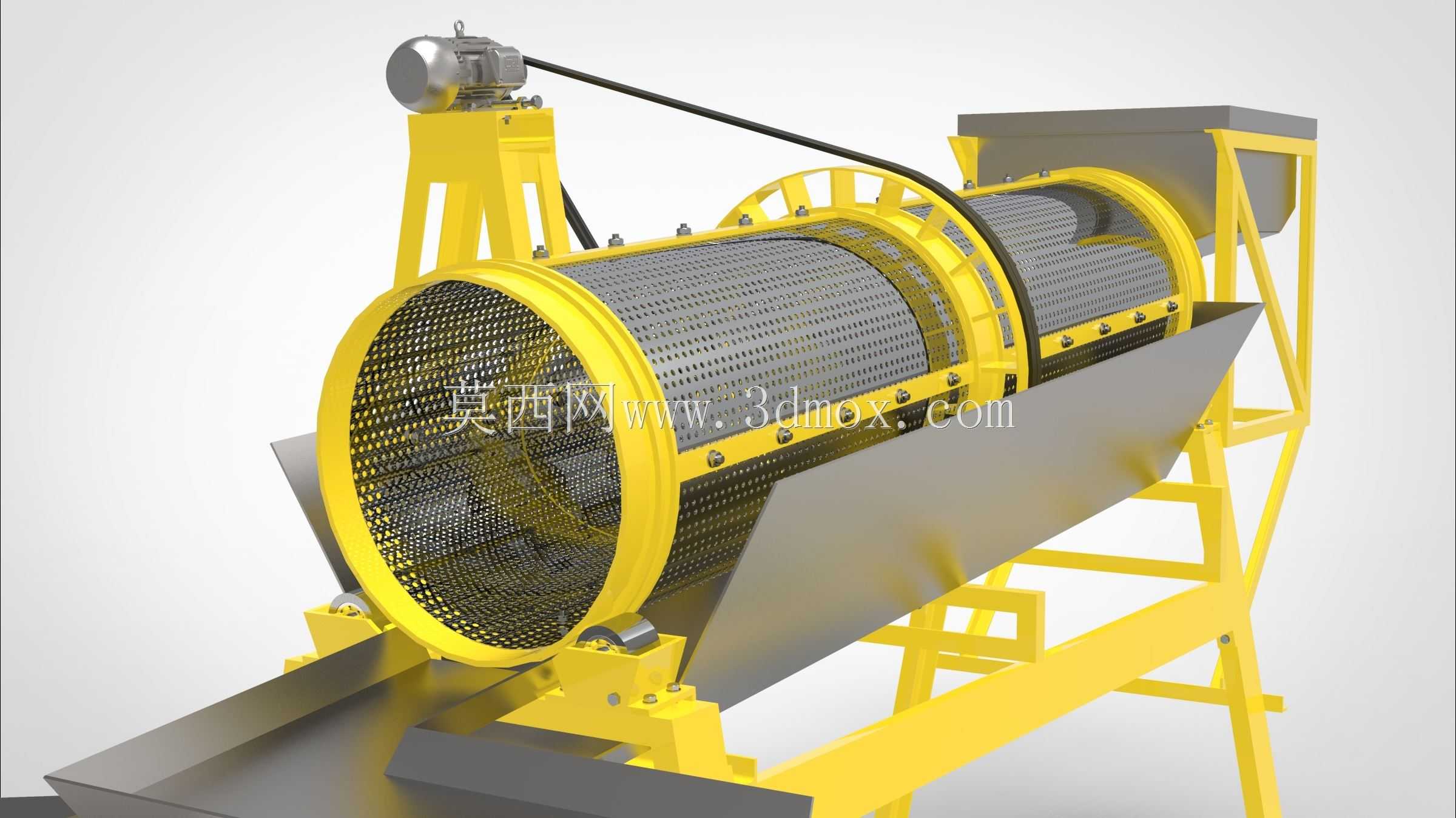

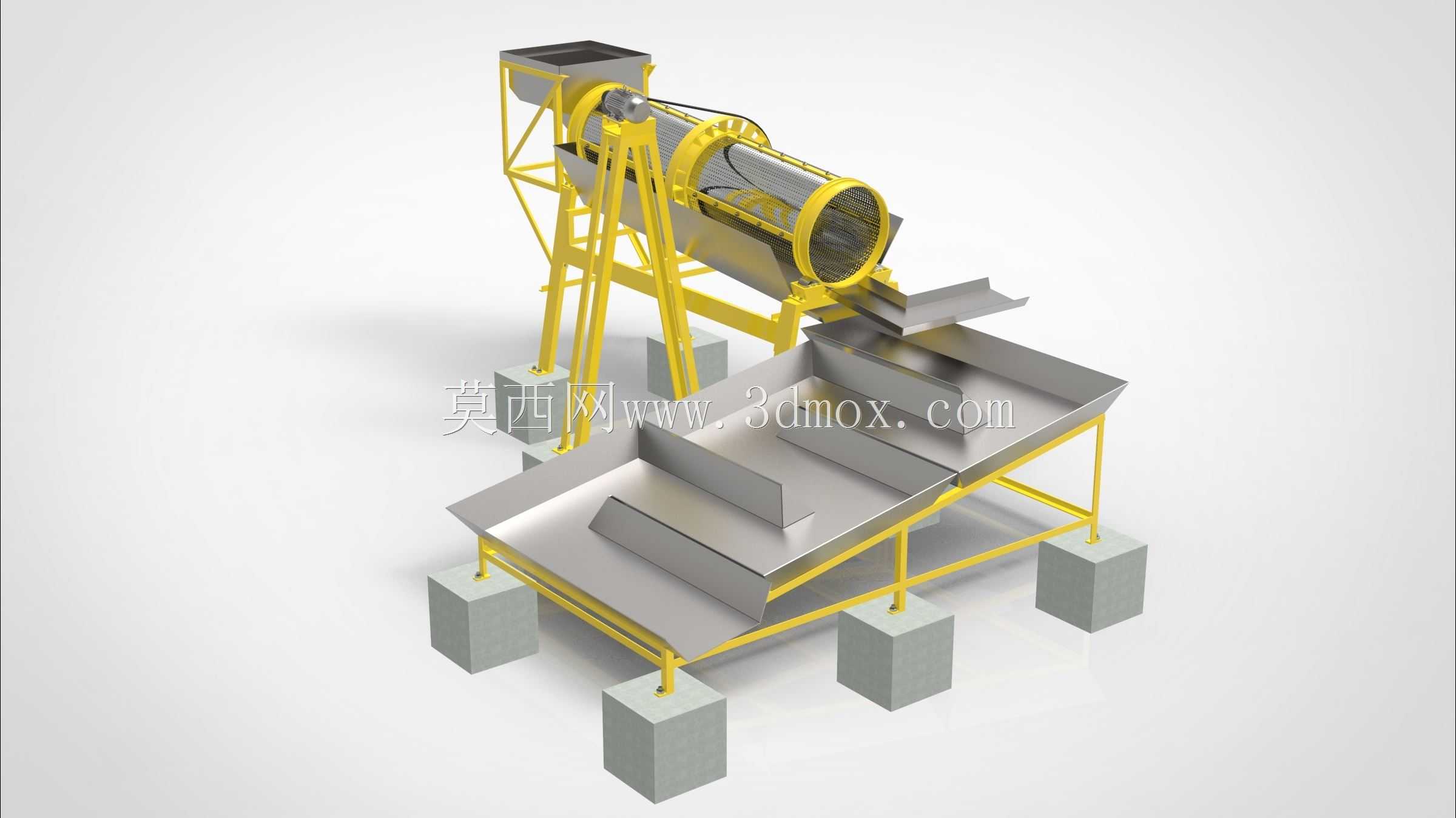

　　对应不同筛分段落料的位置设置独立的导料通道，能把不同粒度级别的筛分物料分别导向不同的出料方向，直接衔接后续的输送设备或者储料仓，不需要额外增设分料结构，减少生产线的设备排布空间。机架部分采用型钢焊接成型的框架结构，底部设置六个混凝土配重安装墩，每个支腿位置都对应落在混凝土墩的预埋钢板上，安装时需要保证六个支腿的安装面处于同一水平基准，避免设备运行时因为机架倾斜导致滚筒受力不均，出现支撑轮偏磨、滚筒窜动的问题。滚筒的驱动单元布置在滚筒入料端的侧方，通过减速机构带动滚筒外缘的滚圈转动，传动位置设置防护外罩，避免运行过程中散料飞溅进入传动副造成卡滞，也能防止作业人员误触转动部件引发安全事故。滚筒的筛网采用分段式拼接结构，

　　不同区段可以根据筛分需求更换不同孔径的筛网片，不需要整体更换整个滚筒，日常维护时只需要拆卸磨损区段的筛网压条就能完成更换，降低运维的配件成本。设备的整体安装边界需要预留足够的检修空间，尤其是滚筒两侧的传动位置和筛网更换侧，至少要留出单人操作加配件转运的通行宽度，设备上方要避开厂房的承重梁、管线等障碍物，保证料斗进料的通畅，同时要考虑设备运行时的振动传导，混凝土安装墩的深度要根据现场的地质条件设置，避免长期运行出现基础沉降导致设备整体倾斜。溜槽部分采用不锈钢板材折弯焊接成型，内壁光滑无突出棱角，能减少湿黏物料在溜槽内壁的粘附积料，溜槽的倾斜角度根据物料的安息角设置，保证筛分后的物料能依靠自重顺利滑落到出料位置，不会在溜槽内部堆积堵料。

　　滚筒的倾斜角度可以通过机架支腿的调节结构进行小范围调整，针对不同流动性的物料调整倾角大小，比如筛分流动性差的湿黏物料时，可以适当加大滚筒倾角，加快物料在滚筒内部的轴向移动速度，避免物料堵在筛网内部影响筛分效率；筛分流动性好的干散物料时，可以适当减小倾角，延长物料在滚筒内的停留时间，提升筛分的精度。整个设备的结构设计充分考虑了现场作业的恶劣工况，所有钢结构件都做了对应的防腐防锈处理，转动支撑位置采用密封式轴承座，能阻挡粉尘进入轴承内部延长润滑周期，日常巡检只需要定期检查支撑轮的磨损情况、轴承的温升状态、筛网的破损情况就能保证设备稳定运行，不需要复杂的日常维护操作。在生产线排布时，这套设备可以直接布置在初级破碎设备的出料端下游，承接破碎后的物料完成第一道粒度分级，也可以布置在洗选设备的前端，预先筛除不需要洗选的细料，减少洗选设备的处理负荷，提升整条生产线的作业效率。
