Z型物料分级分拣输送设备结构

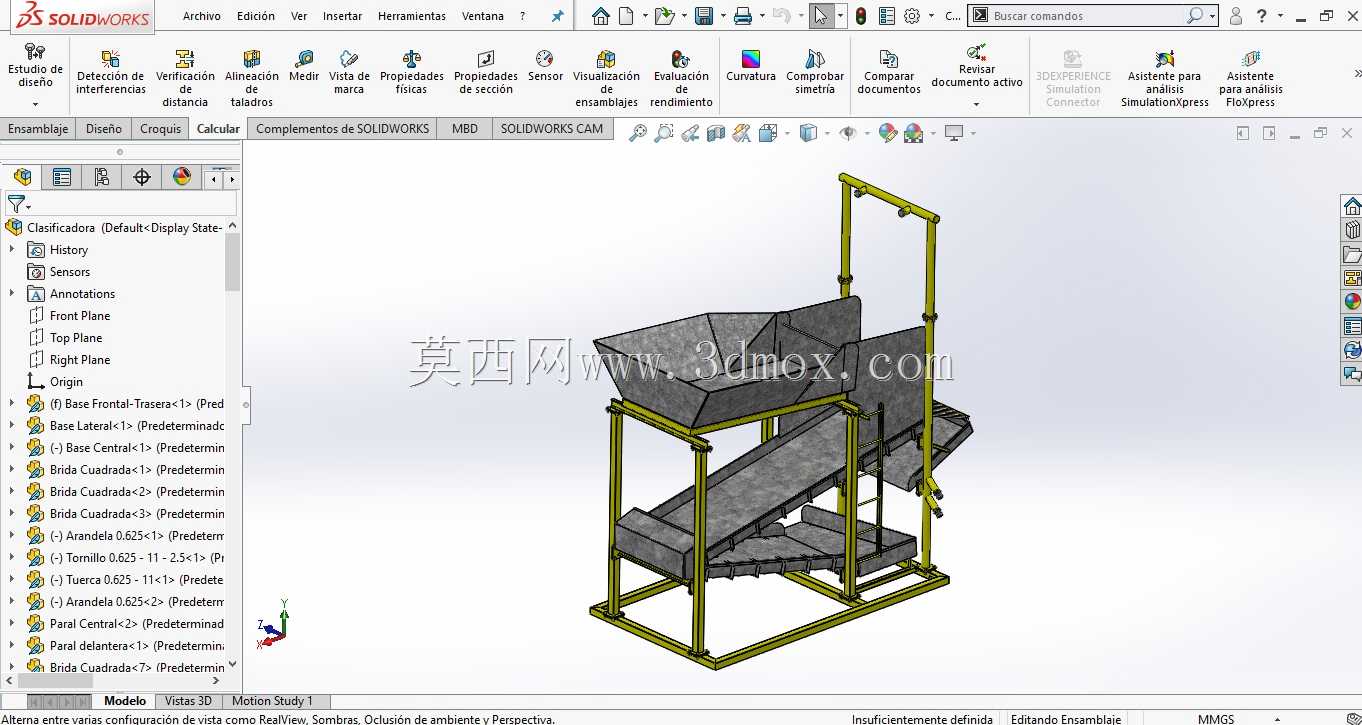

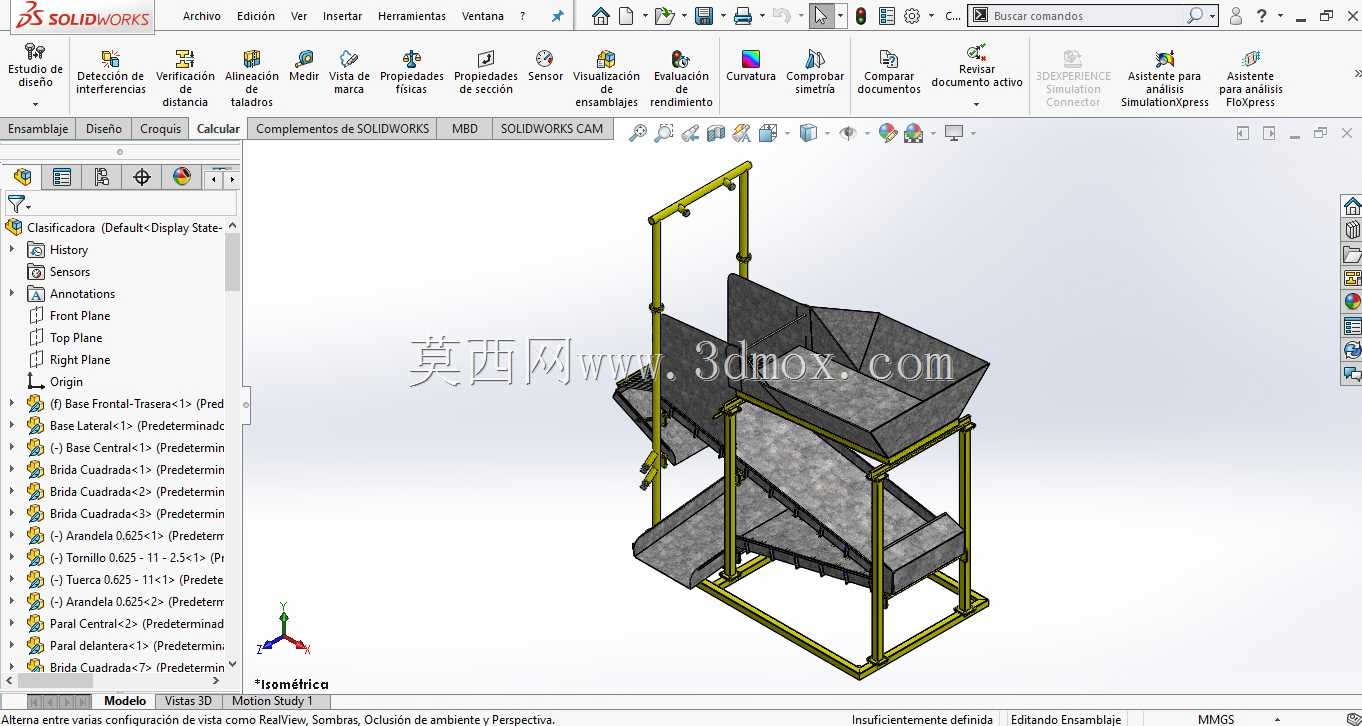

　　在散料处理的生产场景里，不同粒径、不同品级的物料分流一直是流程里衔接破碎、研磨、成品归集的核心环节，这款Z型结构的分拣设备，主要针对颗粒状、小块状散料的连续分级作业设计，常见于小型选矿生产线、农产品清选、建筑骨料筛分前的预分流工序，相比直线溜槽式的分选结构，Z型折返的流道设计能在有限的垂直安装空间里拉长物料的滑落路径，让不同密度、不同粒径的物料在滑落过程中自然完成分层，不需要额外配置振动动力源，靠物料自重就能完成初步分选，适配低功耗、连续作业的中小型生产线需求。从结构设计逻辑来看，整套设备采用方管焊接的一体式机架作为承载主体，机架的立柱与横撑采用等边角钢与矩形管搭配的焊接结构，底部预留了地脚安装孔位，

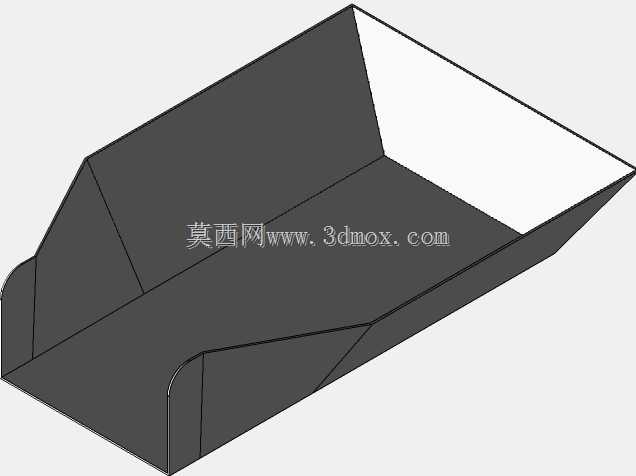

　　可直接通过膨胀螺栓固定在硬化的车间地面或者钢结构平台上，不需要额外做混凝土基础浇筑，安装时的水平调整可通过机架底部的可调垫铁完成，整体安装边界的长宽尺寸控制在1.8米×1.2米范围内，垂直总高度约2.6米，适合布置在厂房层高3米以上的中小型作业车间，不会占用过多的生产线横向排布空间。设备顶部的入料斗采用上宽下窄的倒梯形焊接结构，入料口的宽度匹配常规皮带输送机的卸料宽度，可直接承接上游皮带机的来料，不需要额外加装导料溜槽，入料斗内部做了圆弧过渡处理，避免湿黏物料在转角处堆积堵料，入料斗下方衔接的是Z型折返的三级溜槽结构，每一级溜槽的倾斜角度都控制在32度到35度之间，这个角度区间既能保证干性散料靠自重顺利滑落，

　　又不会因为坡度过大导致物料流速过快、分层效果变差，每段溜槽的末端都设置了可调节的分料挡板，挡板通过手拧螺栓固定在溜槽侧壁，可根据待分选物料的粒径、密度差异调整挡板的伸出长度，改变不同品级物料的滑落轨迹，让不同层级的物料分别从对应的出料口排出，分别进入下游的收集料斗或者输送设备。设计时特意在每段溜槽的侧壁预留了观察口，观察口采用透明有机玻璃板密封，生产过程中巡检人员可以直接透过观察口查看物料的流动状态，不需要停机拆解设备就能判断是否存在堵料、分料轨迹偏移的问题，观察口通过快拆压条固定，清理堵料或者更换磨损衬板时不需要动用专用工具，就能快速打开观察口完成作业。溜槽的内壁可根据处理物料的磨琢性选择不同的衬板材质，

　　处理矿石类高磨琢性物料时可加装6mm厚的高锰钢衬板，处理粮食、塑料颗粒等低磨琢性物料时可直接采用普通Q235钢板焊接，降低制造成本。机架侧面预留的支架结构，可根据使用需求加装小型振动电机，当处理含水率偏高、容易黏结的物料时，通过小振幅的振动辅助物料流动，避免溜槽内壁粘料导致的分选精度下降，不需要振动辅助时可直接拆除振动电机，不影响设备的主体结构使用。设备的三个出料口分别布置在Z型结构的不同折返位置，最上层的出料口排出大粒径、高密度的物料，中间层出料口排出中等粒径的混合物料，最下层出料口排出小粒径、低密度的物料，出料口的法兰尺寸统一匹配常规的溜管连接标准，可直接对接下游的螺旋输送机、斗式提升机或者集料箱，不需要额外做接口改装。整套设备没有复杂的传动部件，日常维护只需要定期检查溜槽衬板的磨损情况、紧固机架的连接螺栓即可，相比带振动筛网的分选设备，易损件数量减少70%以上，维护成本更低，适合连续24小时作业的生产场景。在结构建模过程中，所有的焊接件都预留了合理的焊接收缩余量，溜槽的拼接处做了满焊处理，避免粉料从拼接缝隙泄漏，机架的焊接位置都做了倒角去应力处理，减少长期受物料冲击导致的焊接位置开裂问题，整体结构的重心落在机架底部的中心区域，即使单侧出料口堆积物料也不会出现设备倾翻的风险，设备运行过程中没有高速运转部件，作业噪音控制在65分贝以内，适合对噪音控制有要求的车间环境使用。
