立式多杆联动敲击式传统动力装置结构

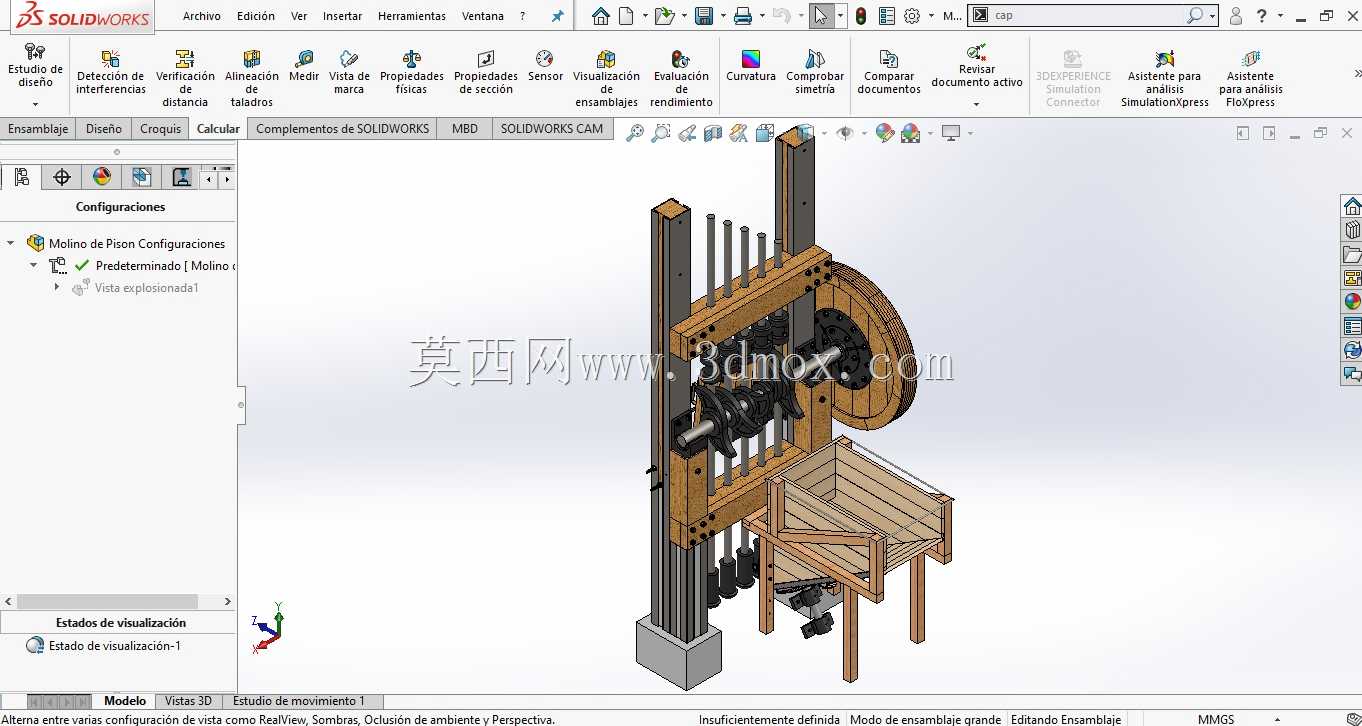

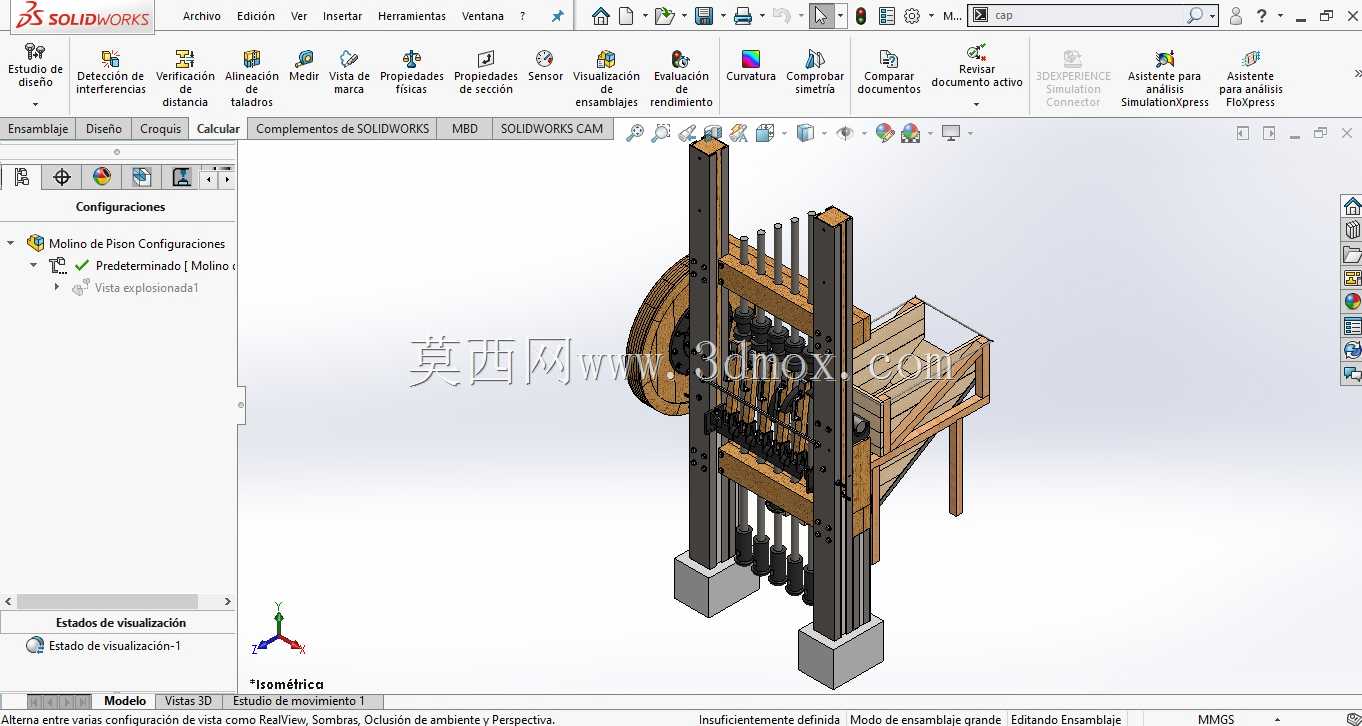

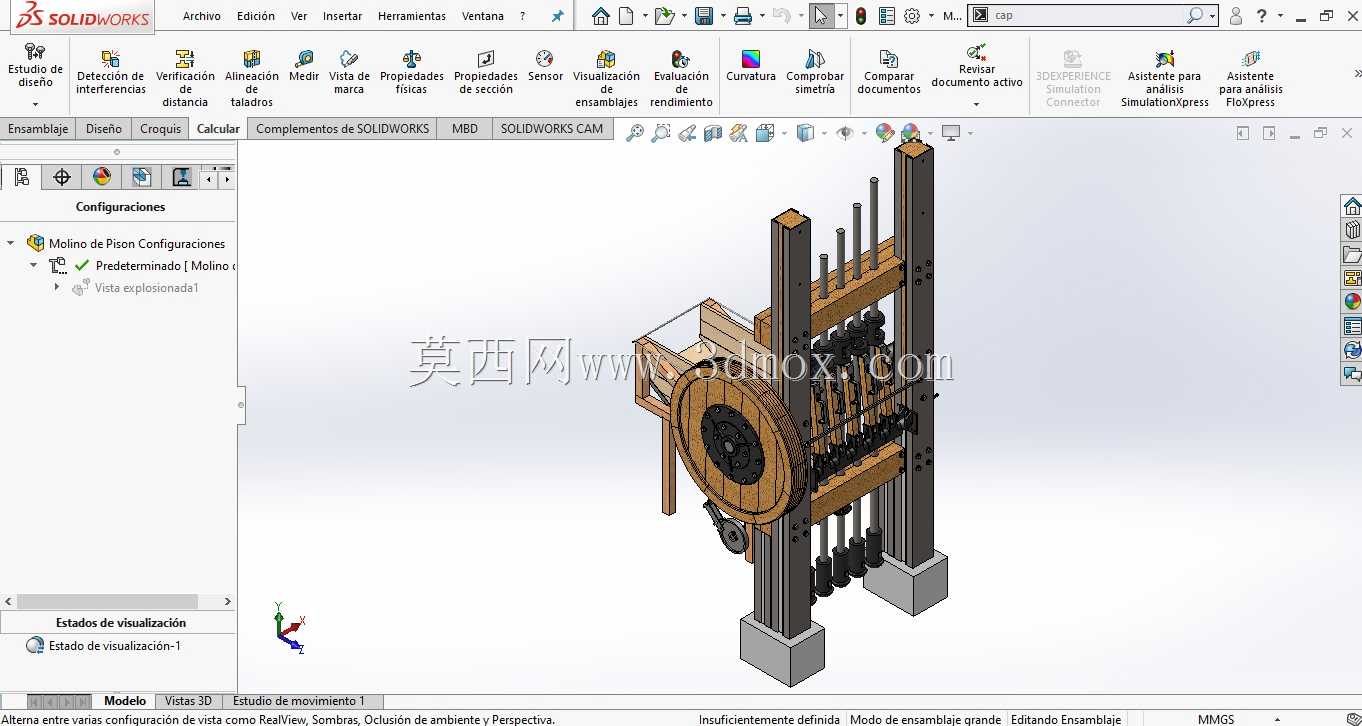

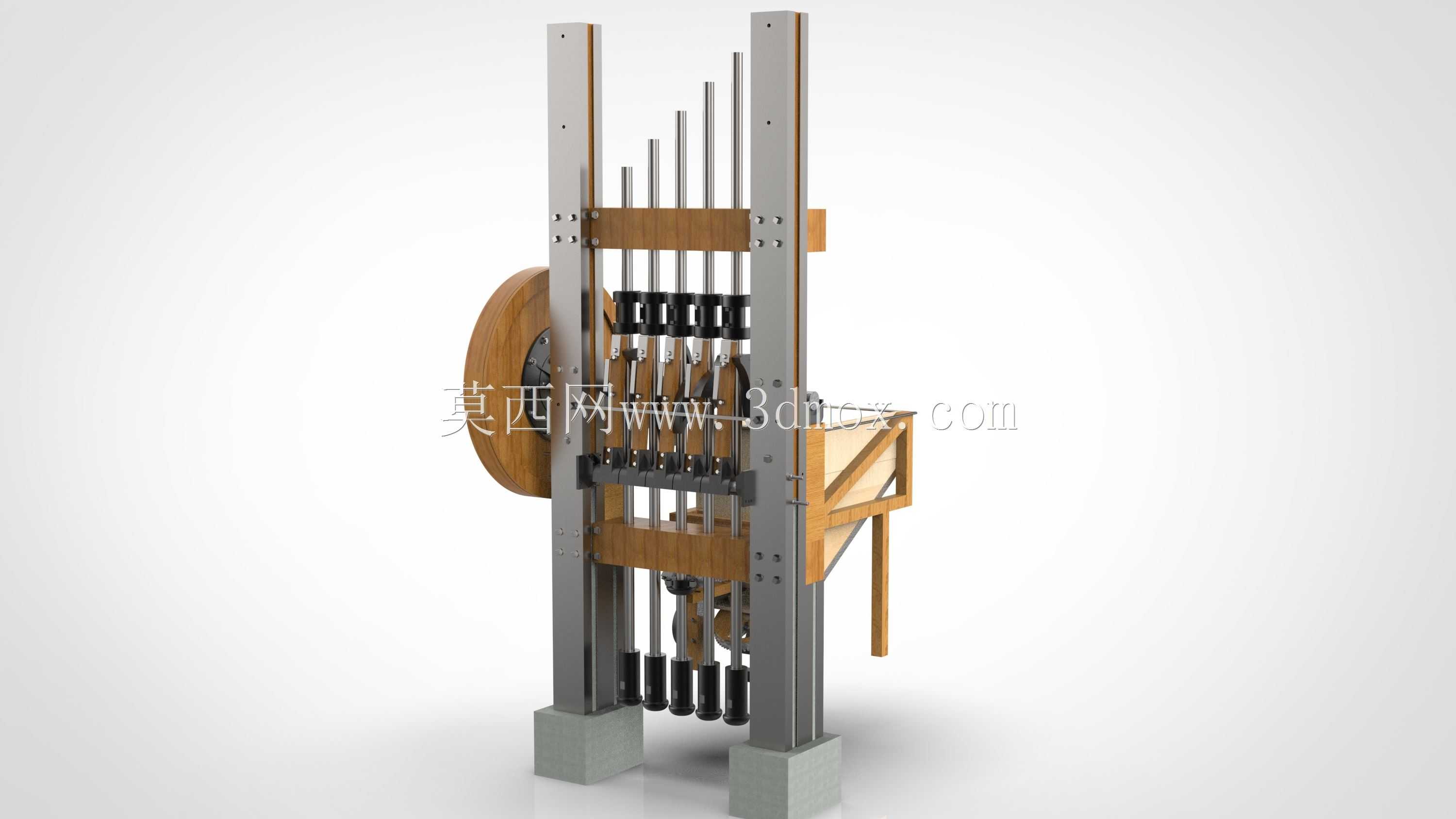

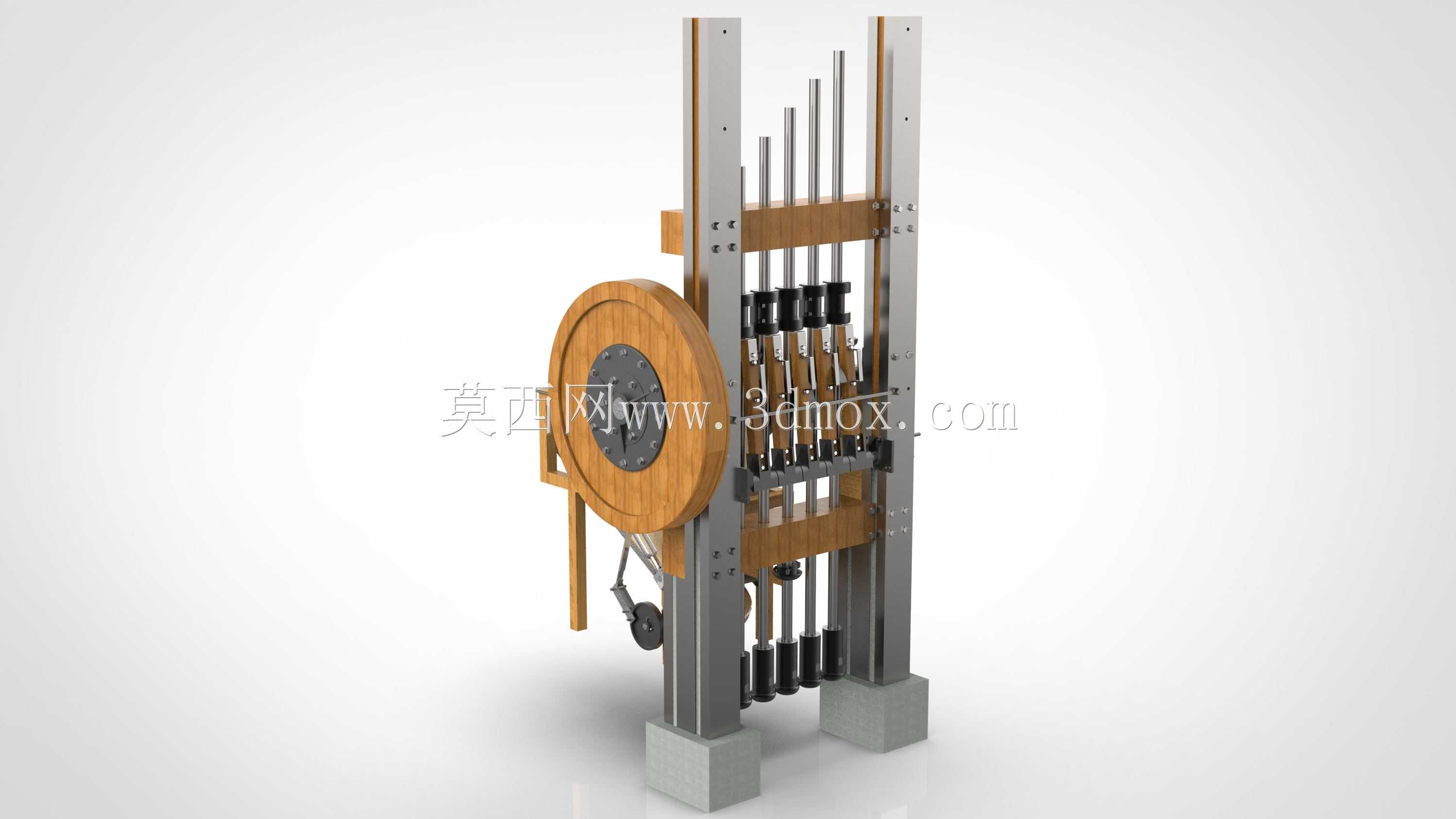

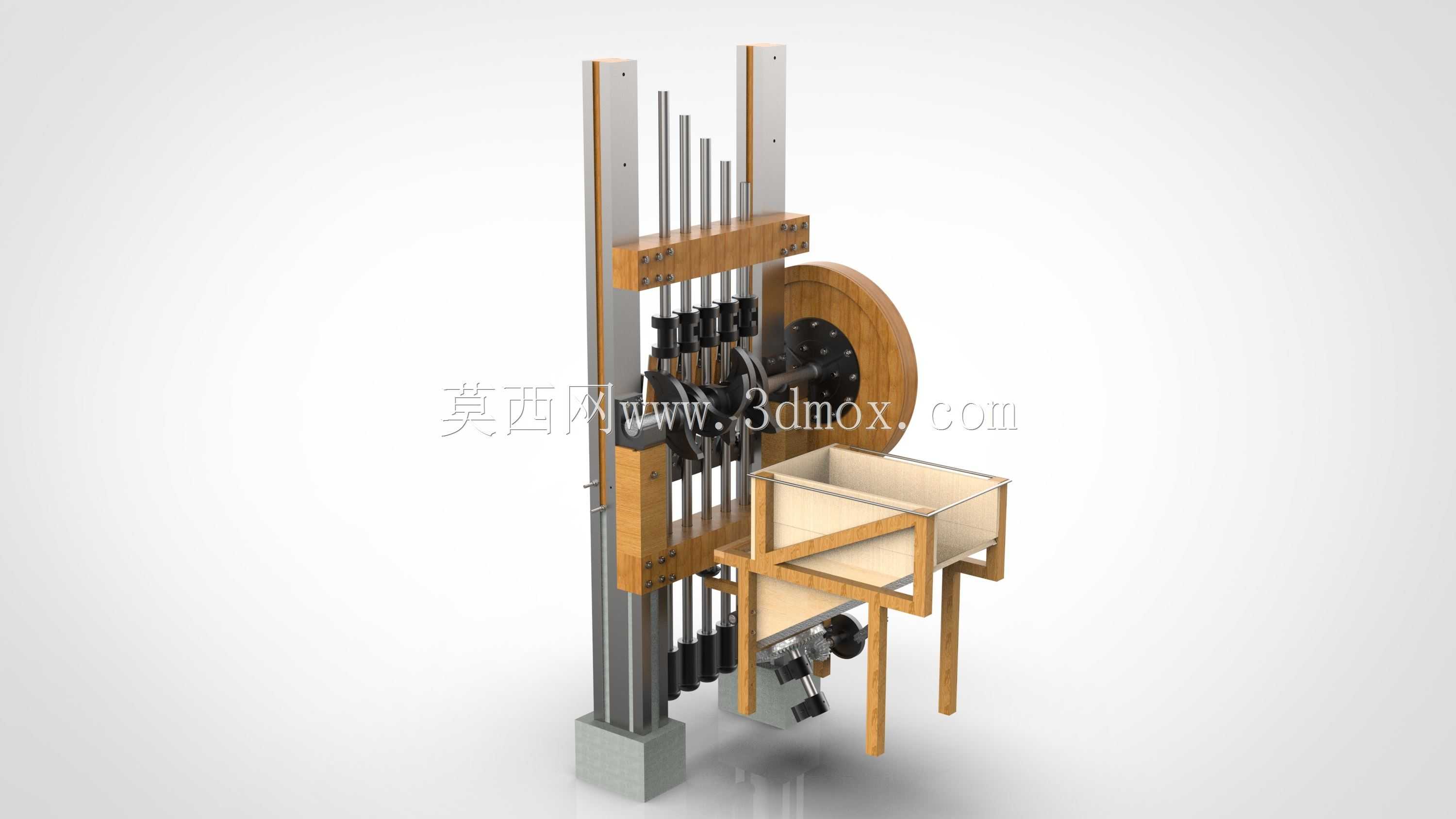

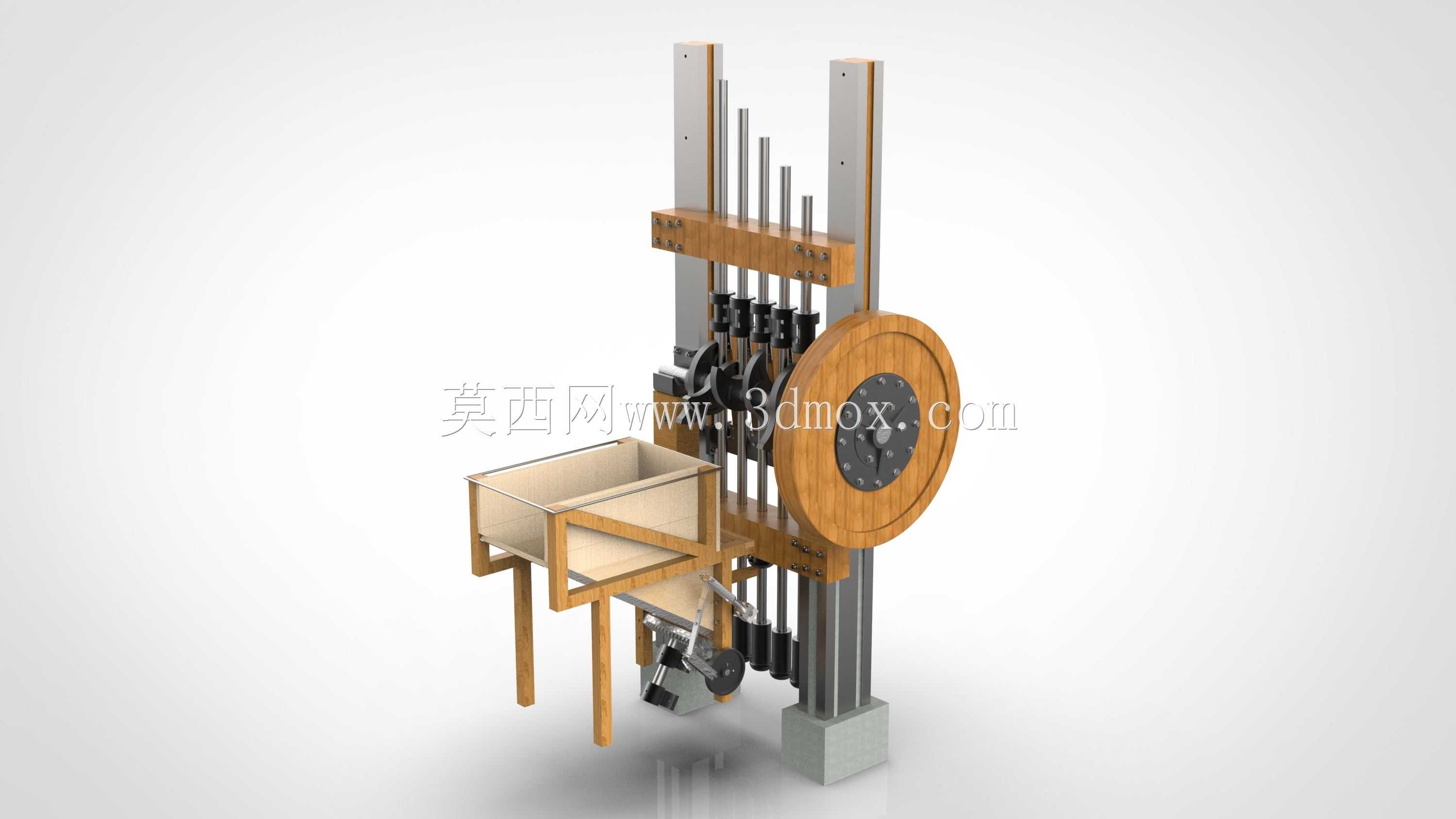

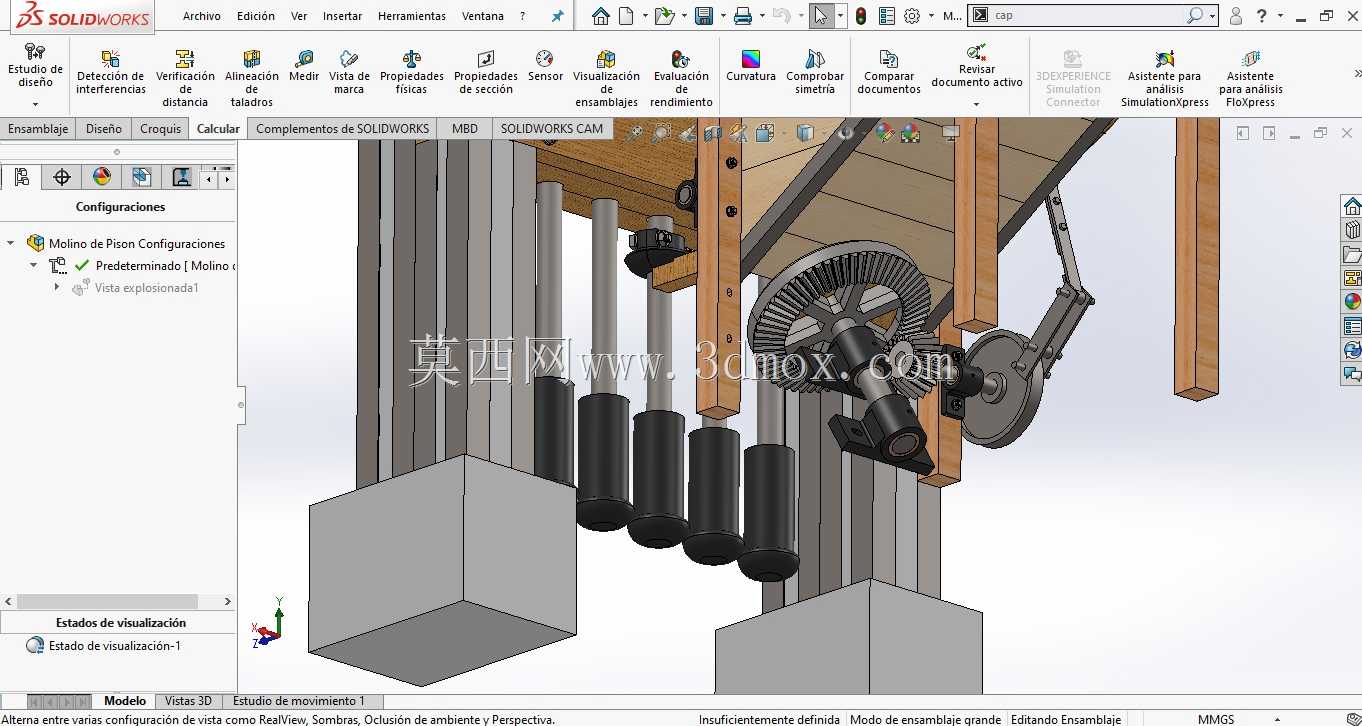

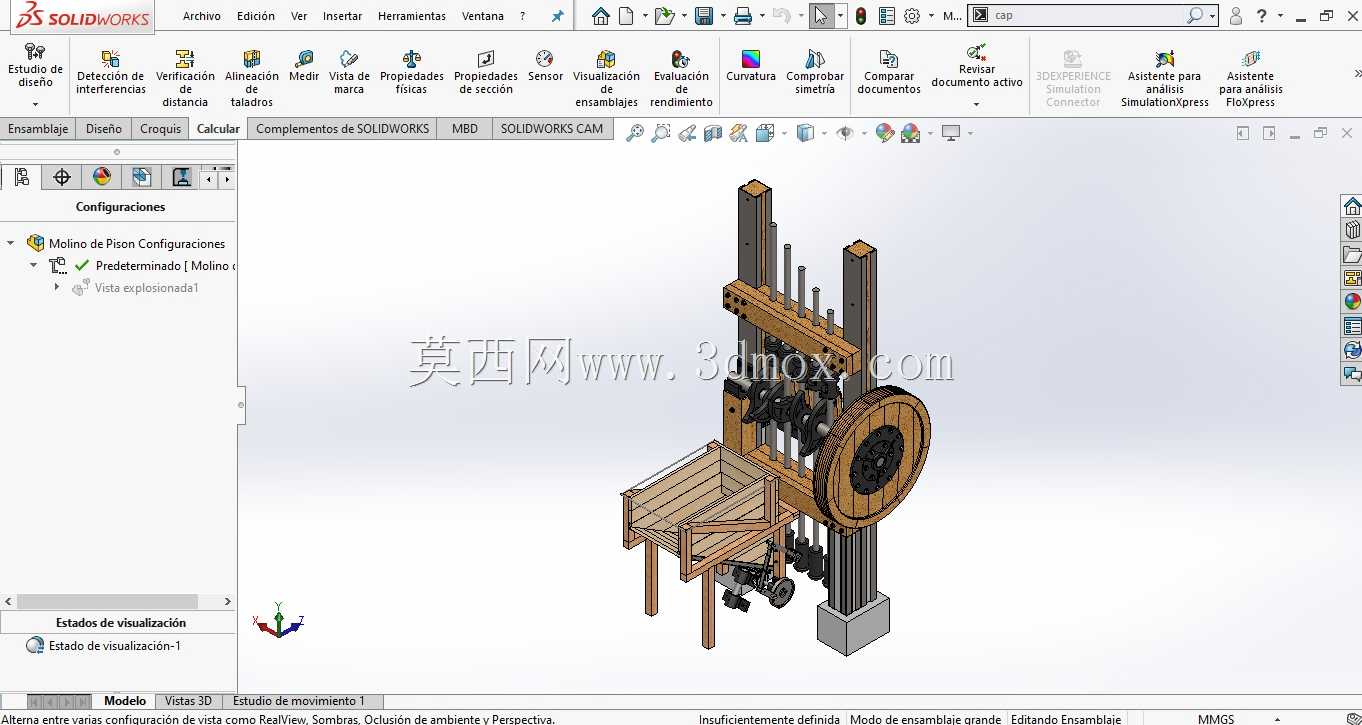

　　这套立式多杆联动敲击结构，最初适配于小型农产品初加工、小型矿料粗碎的分散作业场景，在电力尚未覆盖的乡村作业点、小型山地矿点，可借助水力、畜力驱动大直径传动轮，完成连续的往复敲击作业，无需额外配置动力源，适配无外接供电的野外零散作业需求。从结构布局来看，整体采用立式框架排布，两侧为金属型材拼接的竖向支撑立柱，立柱底部通过方形混凝土配重块完成落地固定，安装时仅需平整硬化1.2米见方的地面即可完成布设，无需额外浇筑复杂的设备基础，整体设备竖向高度约2.2米，横向最大宽度为0.8米，侧向厚度0.6米，安装边界预留0.3米的操作维护空间即可，整体占地空间小，适合狭小作业区域布设。传动端采用大直径木质轮盘作为动力输入构件，

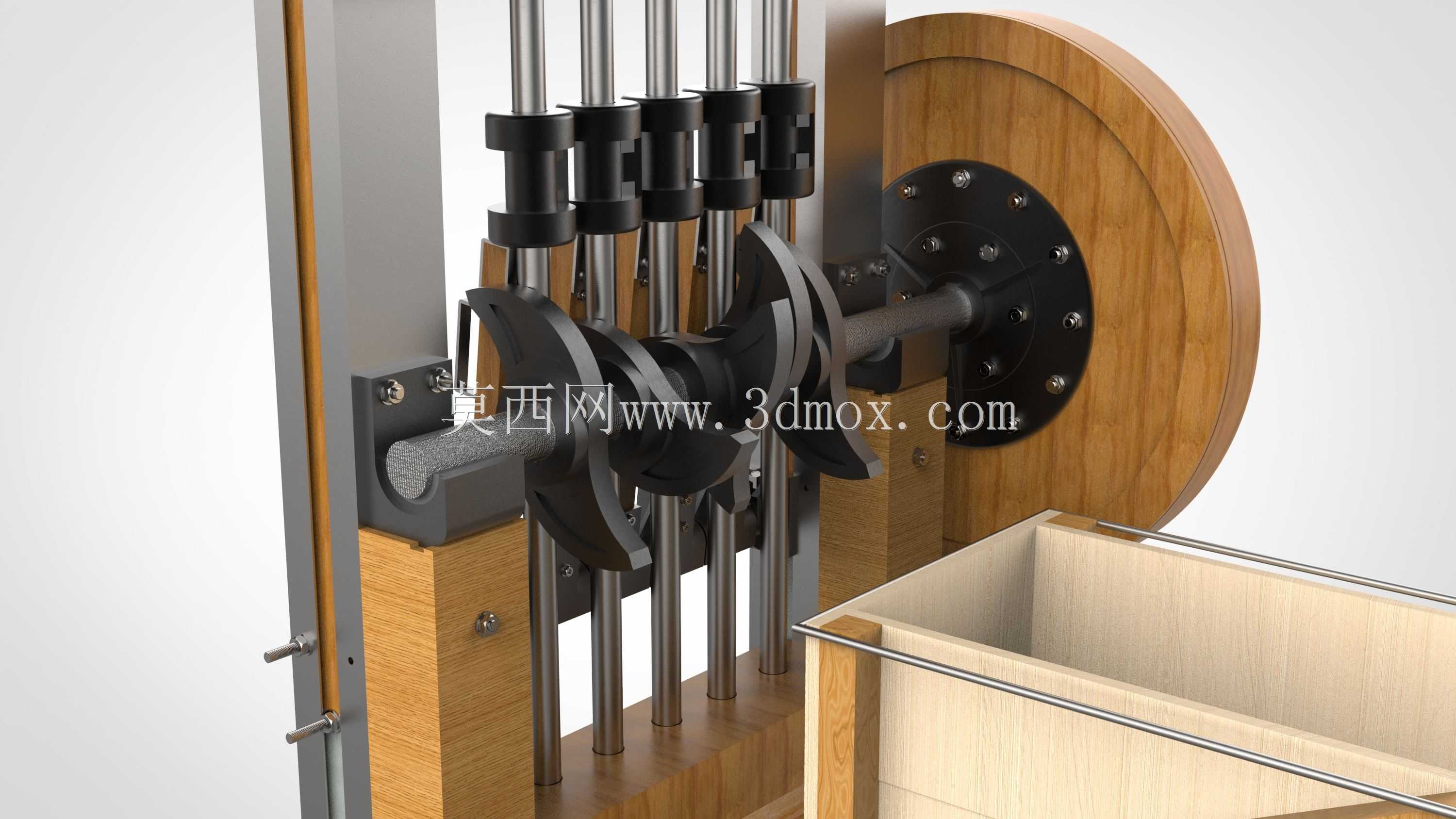

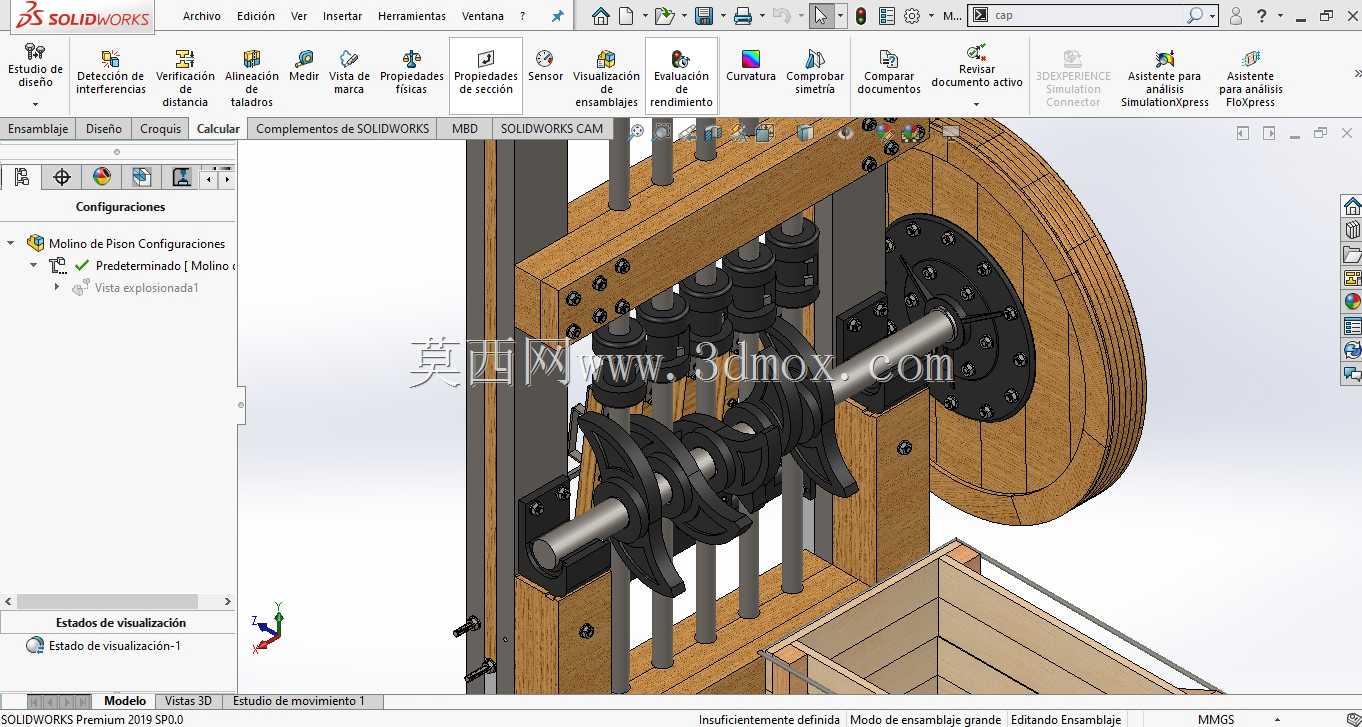

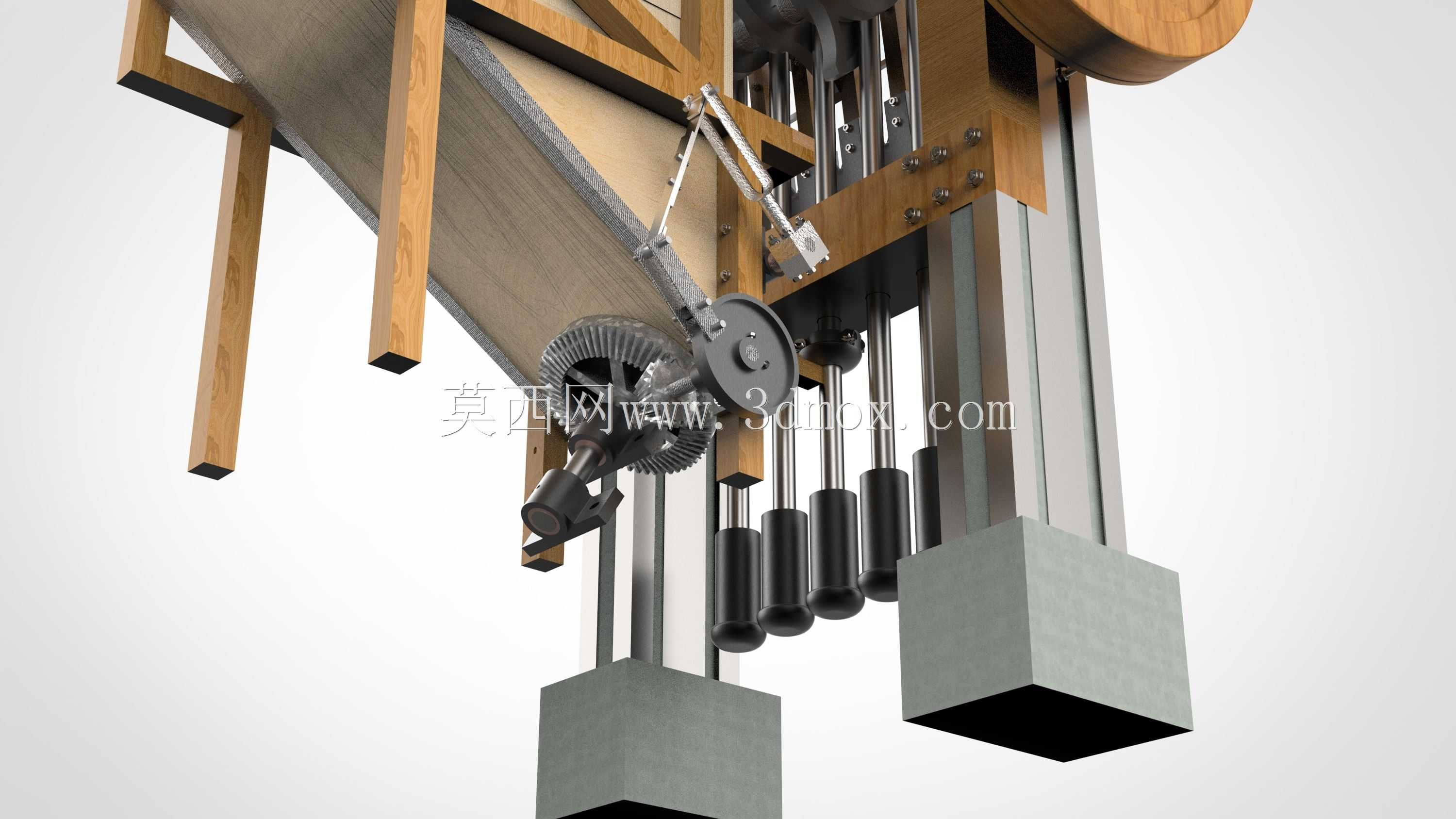

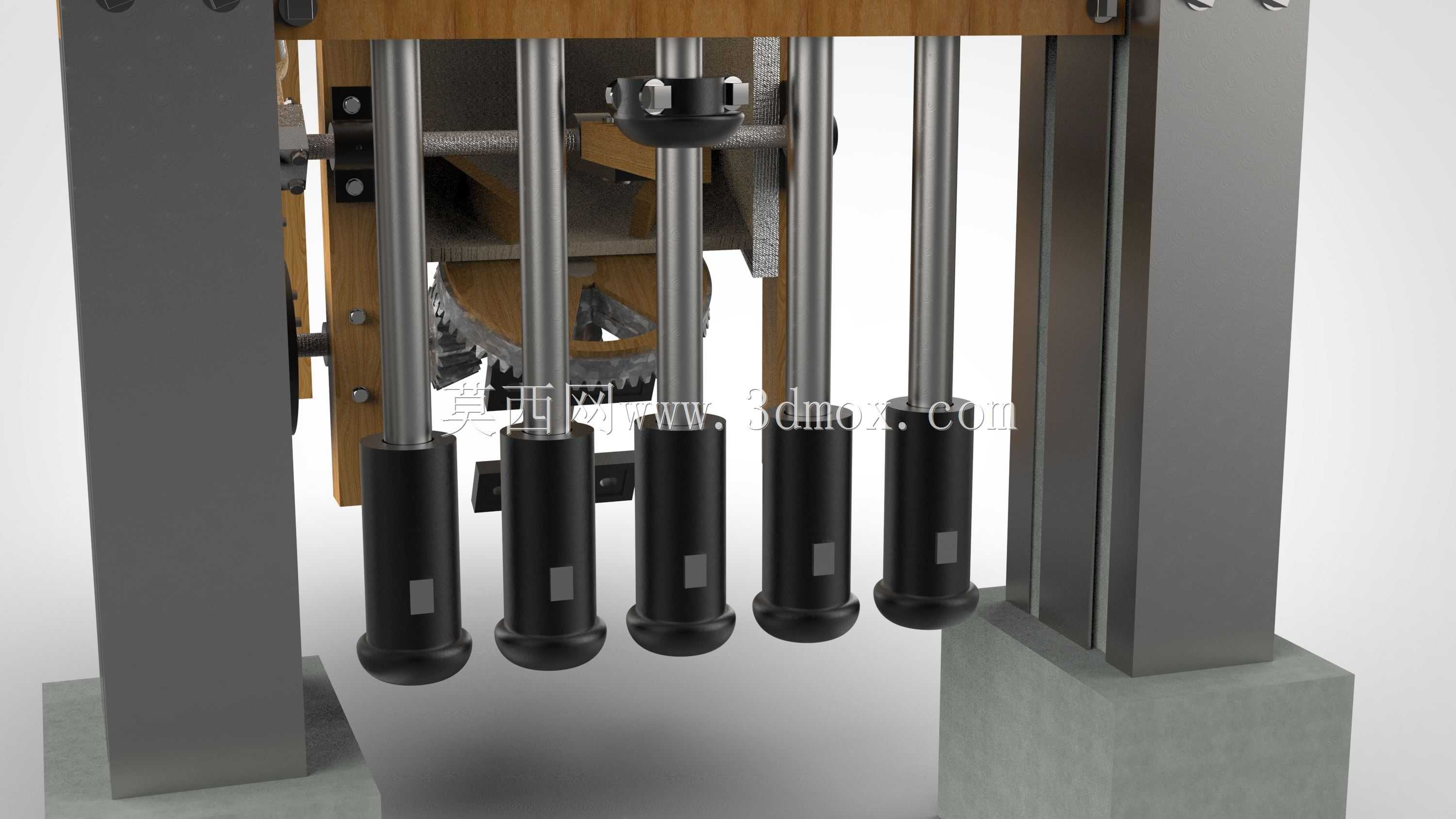

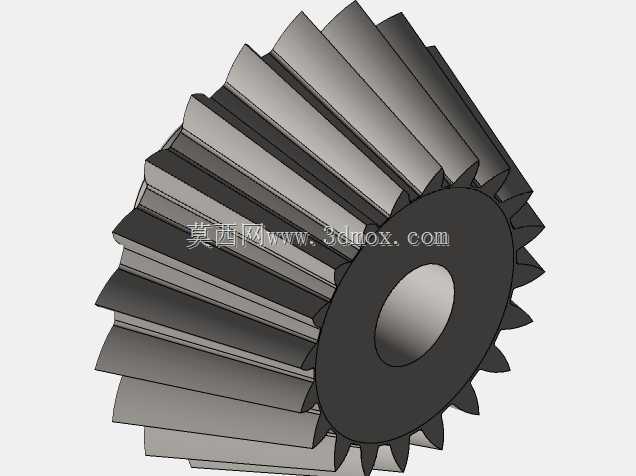

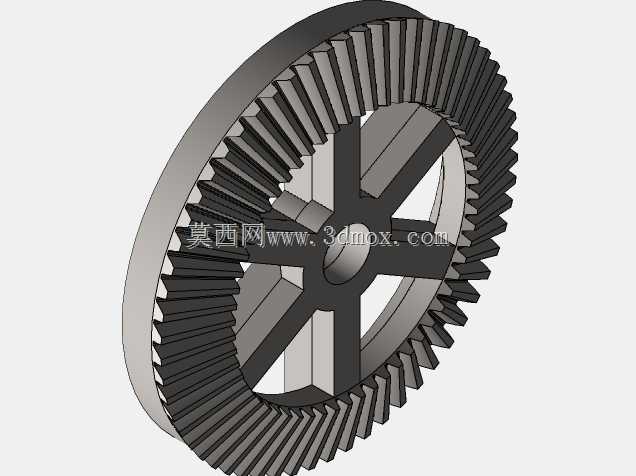

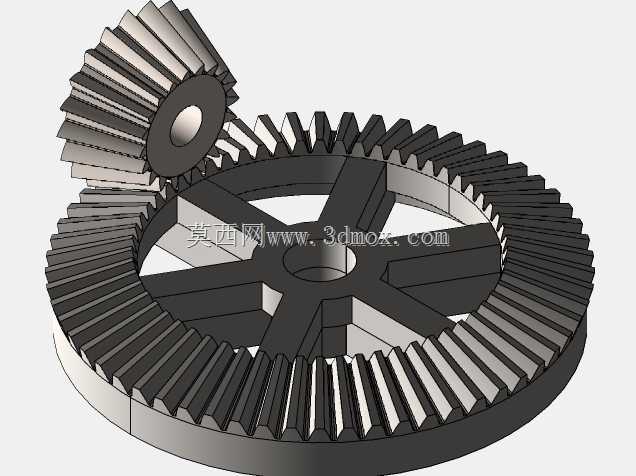

　　轮盘中心配置金属轴套与横向传动轴连接，轮盘侧边设置木质拨杆结构，动力输入时轮盘做定轴转动，拨杆依次带动排布在框架中部的多组竖向金属杆完成抬升动作，当拨杆脱离杆体端部的卡位结构后，金属杆依靠自身重力快速下落，完成对下方工位物料的敲击作业，整套传动结构无复杂的齿轮啮合构件，木质构件可在现场完成简易维修更换，适配偏远作业点的维护条件。竖向金属杆沿框架横向等距排布，单根杆体配套设置了上下两组导向套，导向套固定在横向布置的木质横梁上，横梁与两侧金属立柱通过螺栓紧固件完成连接，可根据实际作业的敲击行程需求，调整横梁的竖向固定位置，进而改变杆体的下落行程，适配不同硬度、不同粒径物料的敲击加工需求。杆体下端配置可更换的金属敲击头，

　　磨损后仅需拆卸端部的固定销即可完成替换，无需更换整根杆体，降低长期使用的耗材成本。框架中部的横向木质构件除了承担导向套的固定作用外，还设置了限位挡块，避免杆体抬升过程中出现偏摆脱出导向套的问题，提升连续作业的结构稳定性。两侧金属立柱采用分段拼接结构，单段立柱长度不超过1.2米，运输时可拆解为多个部件，依靠人力即可完成搬运，适配山地、乡村等不通大型运输车辆的作业场景，现场组装时仅需配套普通扳手工具即可完成整体拼装，无需专用吊装设备。从设计思路来看，整套结构优先考虑低制造门槛、高易维护性，所有金属构件均采用常规型材加工，无复杂的曲面加工件，木质构件可采用当地常见的硬木材料制作，大幅降低设备的制造成本；传动逻辑采用纯机械联动，无电控、

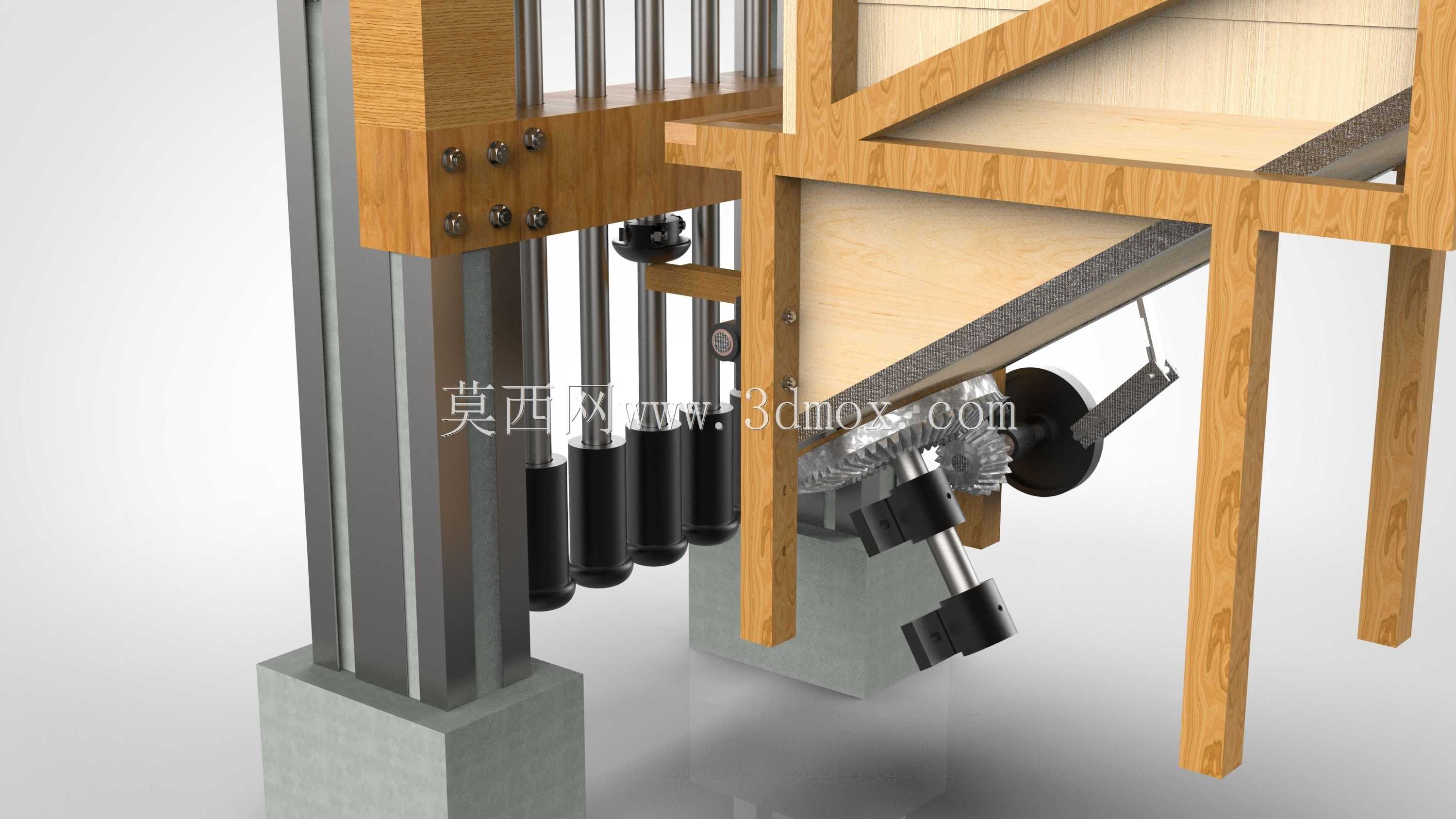

　　液压等复杂配套系统，作业过程中故障点少，操作人员仅需经过简单讲解即可掌握设备的操作与日常维护方法。实际作业过程中，可通过调整动力输入的转速，改变单位时间内的敲击频次，适配不同物料的加工节奏：针对稻谷、坚果类农产品脱壳作业时，可降低输入转速，减小敲击冲击力，避免果仁破碎；针对小块矿料、石料的粗碎作业时，可提高输入转速，增大敲击频次与冲击力，提升粗碎加工效率。设备的配重底座采用混凝土预制块结构，与立柱底部通过预埋螺栓连接，作业过程中可抵消杆体下落敲击产生的竖向冲击力与横向振动，避免设备出现移位、倾覆的问题，无需额外设置地脚螺栓固定，可根据作业点的变化随时转移位置，适配流动作业的使用需求。整套结构的运动副均采用敞露式设计，日常维护时可直接观察到所有联动部件的磨损情况，可及时对磨损的轴套、拨杆、敲击头进行更换，无需拆解整体框架，大幅缩短维护停机时间。
