工业级重量测定箱传动承载结构设计

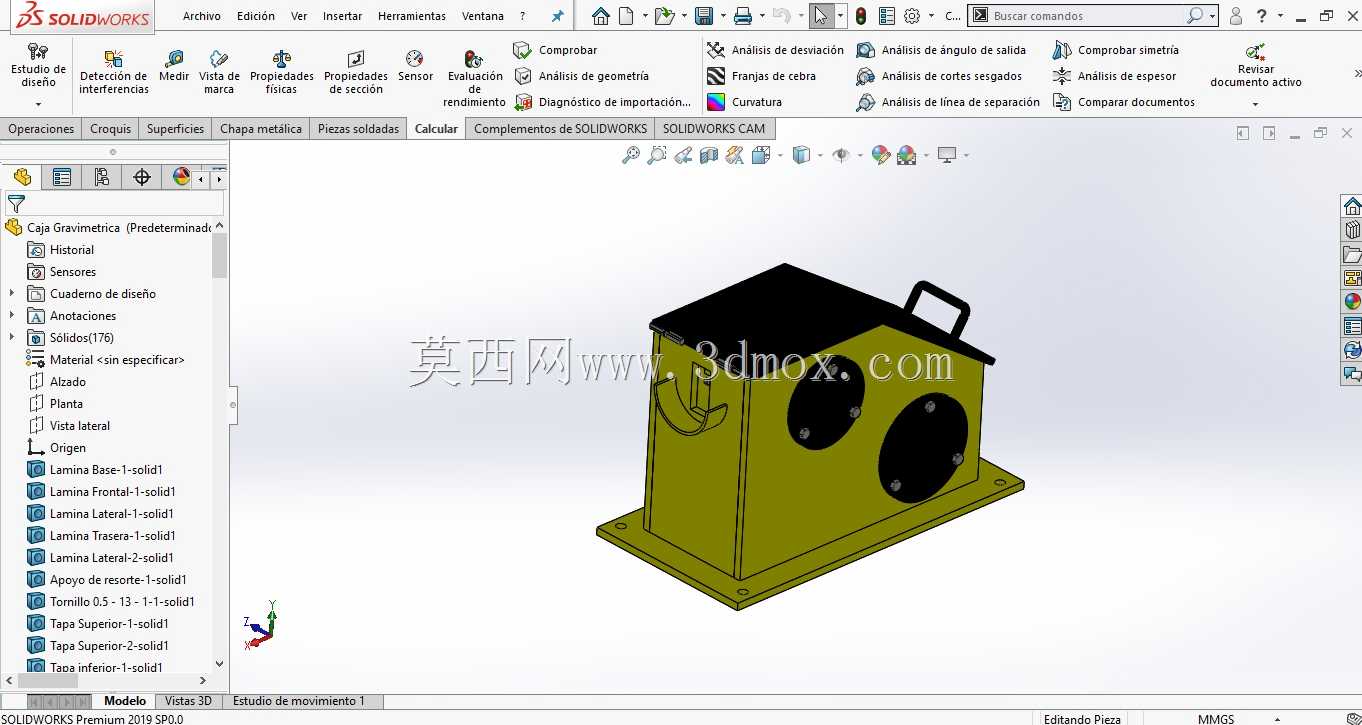

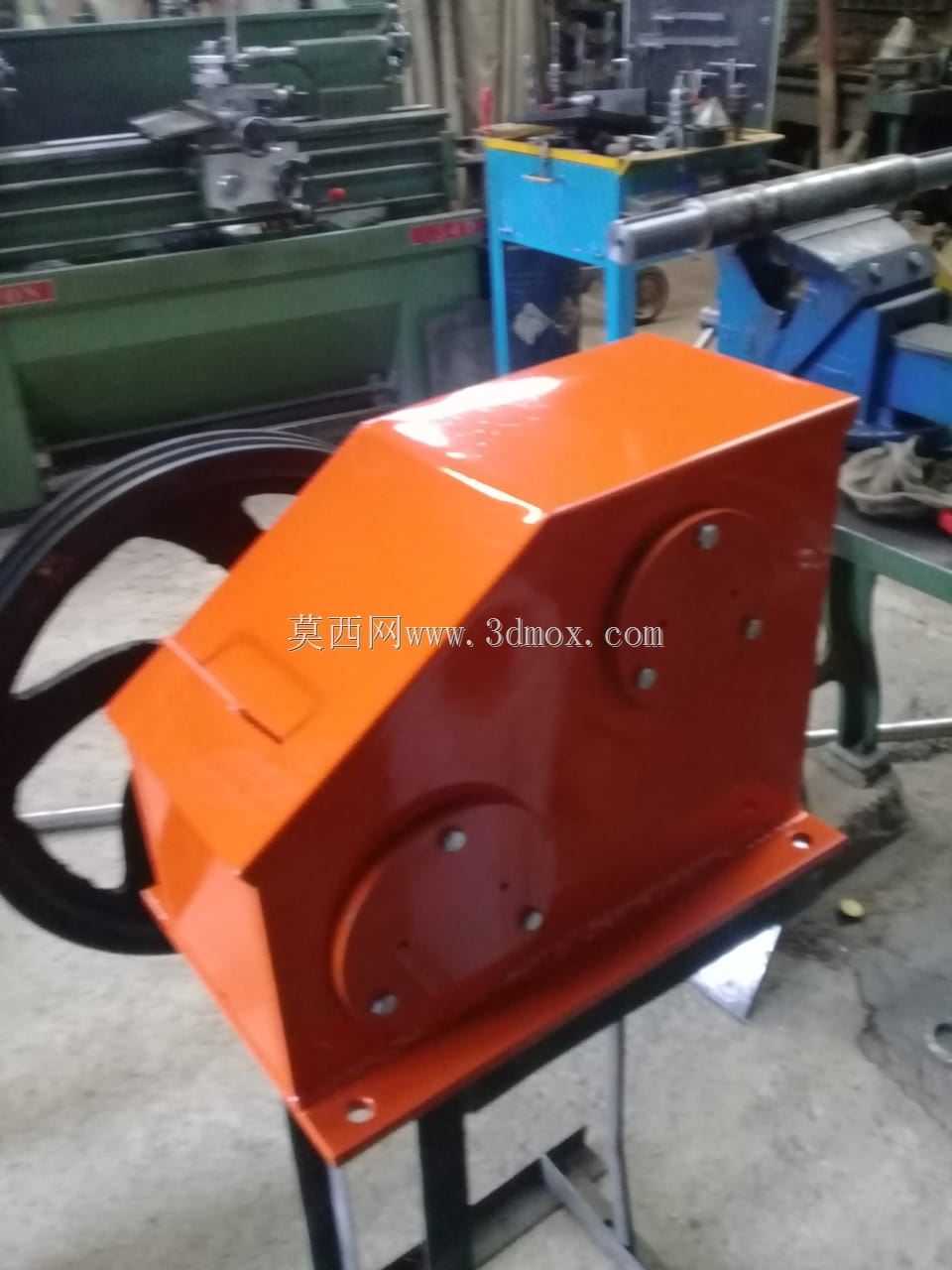

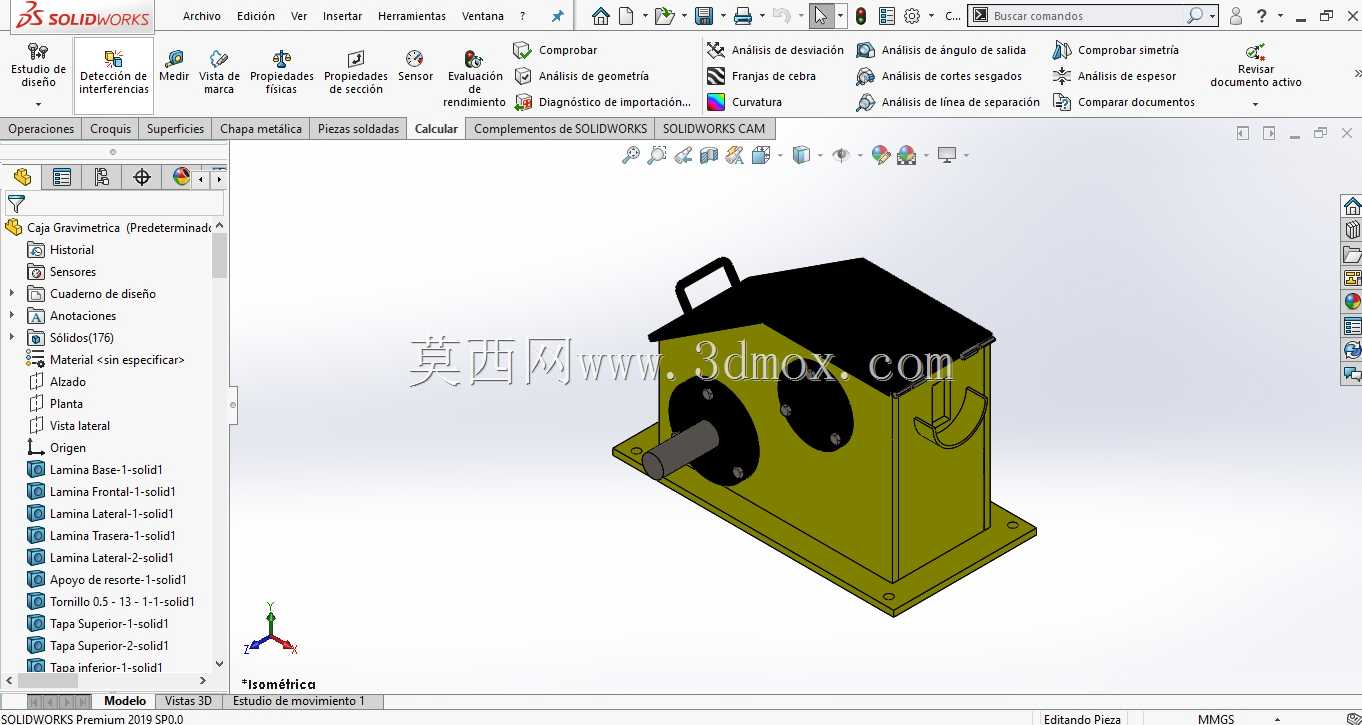

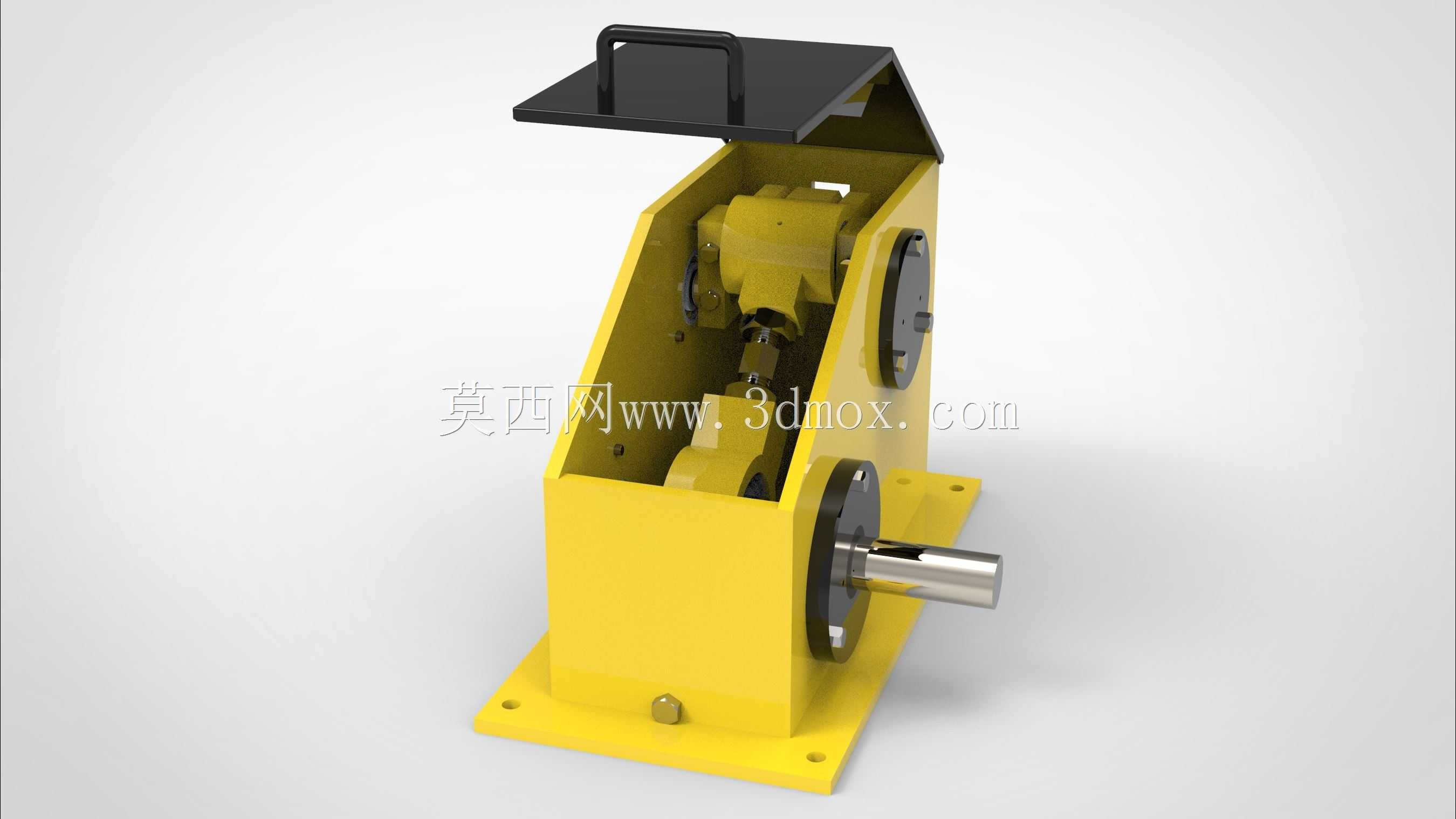

　　在工业生产的物料计量、成品重量校验环节，这类重量测定箱是集成传动与称重承载的核心执行构件，常被部署在流水线末端的重量复检工位、散装物料定量分装工段，以及实验室级别的精密重量标定场景中，区别于普通的静态称重台架，它自带动力传输结构，可在物料输送过程中完成动态重量采集，无需额外加装独立的动力驱动单元，大幅缩减检测工位的设备排布空间。从结构设计逻辑来看，整个箱体采用倾斜式的敞口侧装布局，顶部设置带提手的可开合防护盖板，日常维护时无需拆解整个箱体，只需掀开盖板即可直接接触内部的传动啮合组件，对磨损的传动件进行快速更换；箱体主体采用厚钢板折弯焊接成型，底部预留带安装孔的一体式法兰底座，安装时可直接通过螺栓固定在工位的型钢支架上，

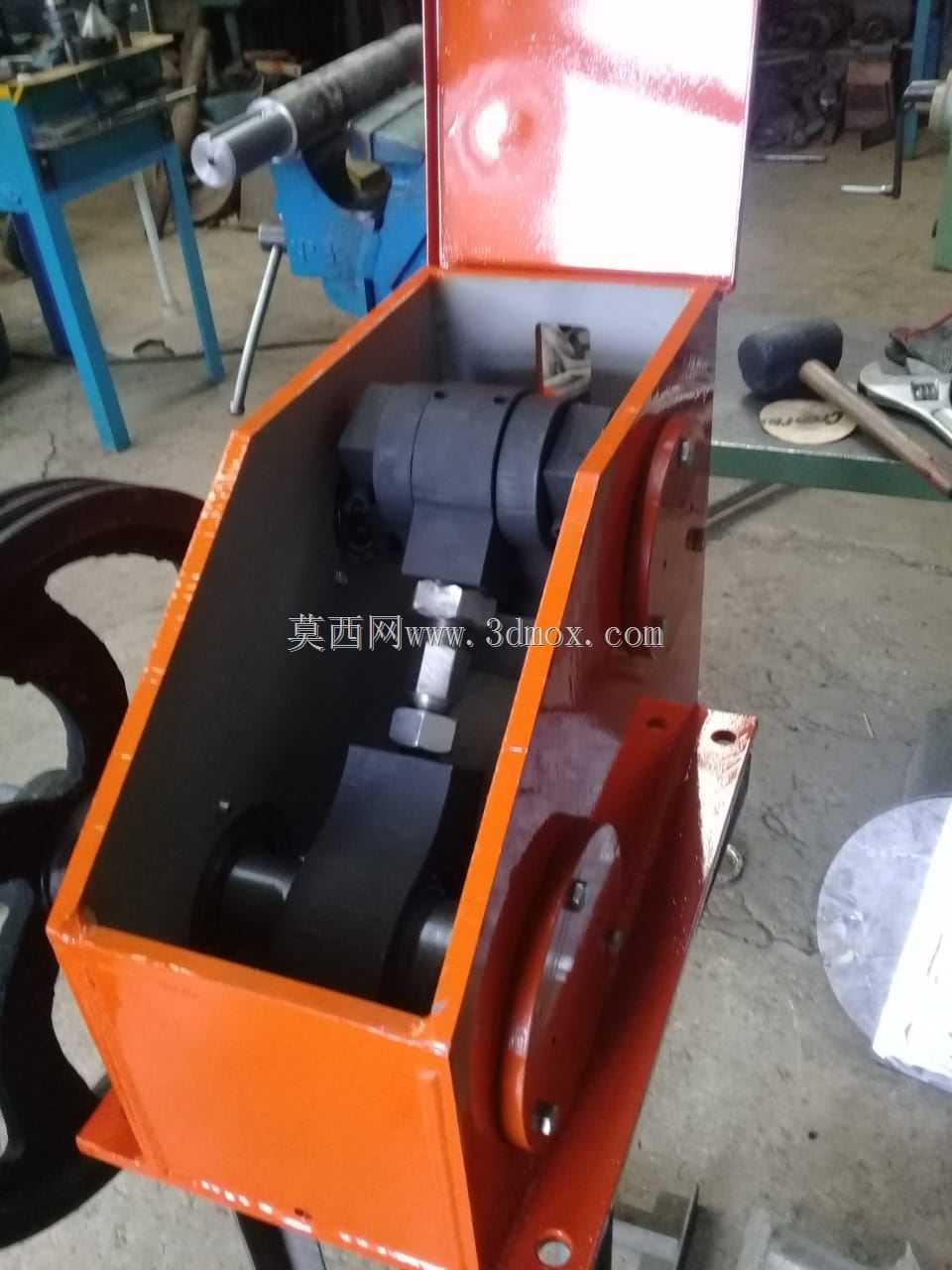

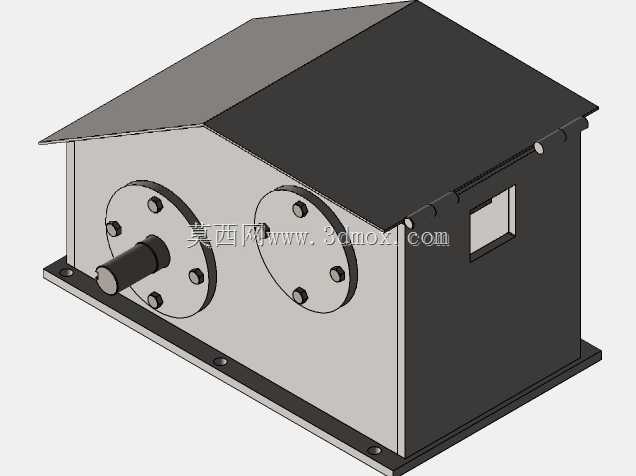

　　底座与箱体衔接处做了三角加强筋处理，能承受动态称重时的交变载荷冲击，避免长期运行后出现箱体形变导致的称重精度偏移。外露的动力输出轴采用阶梯轴设计，轴端做了倒角处理方便外接传动辊筒，轴与箱体衔接处配置了带密封端盖的轴承座，既可以承受径向的传动载荷，也能阻挡车间内的粉尘、切削液渗入箱体内部，保护内部的传动齿轮组。内部的传动组件采用渐开线圆柱齿轮啮合布局，齿轮的模数根据常规检测工位的最大承载载荷选定，齿面做了淬火处理提升耐磨性能，齿轮与轴之间采用平键连接传递扭矩，避免长期正反转切换时出现键槽磨损松旷的问题。箱体的倾斜角度经过反复校核，既可以让内部传动组件的润滑脂依靠重力自然回流到箱体下部的储油区，减少润滑脂的非正常流失，

　　也能让落入箱体内部的少量物料碎屑顺着倾斜内壁滑落到下部的清灰口位置，日常维护时只需打开底部的堵头即可清理积屑，无需拆解整个箱体。从安装边界来看，整个设备的底座安装孔位按照常规工业工位的安装间距设计，输出轴的中心高与主流流水线辊筒的中心高保持一致，对接现有生产线时无需额外加工转接法兰或者调整机架高度，可直接完成替换安装；箱体侧面预留了传感器安装位，可直接适配常规的应变式称重传感器，传感器的安装面做了铣平处理，平面度控制在0.02mm以内，保证传感器采集的重量数据不会因为安装面不平整出现误差。顶部的提手采用圆钢弯折成型，表面做了防滑包胶处理，单人即可完成盖板的开合操作，提手与盖板的连接采用沉头螺栓固定，螺栓头完全沉入盖板平面内，

　　不会出现凸起勾挂车间内管线或者操作人员衣物的问题。在实际运行过程中，动力从输出轴输入后，通过内部的齿轮组完成扭矩传递，带动称重工位的输送辊筒转动，物料经过辊筒上方时，箱体整体将载荷传递到下方布置的称重传感器上，传感器实时采集重量信号传输给后台的控制系统，完成重量的动态检测，整个结构将传动功能与称重承载功能集成在同一个箱体内，相比传统的分离式传动+称重台架的结构，减少了中间的连接环节，降低了设备故障点，同时也提升了重量检测的响应速度，因为没有多余的连接结构带来的载荷传递延迟，重量信号的采集延迟可以控制在毫秒级别，完全满足高速流水线的动态检测需求。设计时还特意考虑了不同工况的适配性，箱体的外表面做了喷塑处理，可适应潮湿、多粉尘的车间环境，不会轻易出现锈蚀掉漆的问题；轴承端盖处的密封采用双唇口密封圈，即使在有少量喷淋清洗的工位，也能有效阻挡水分进入箱体内部，避免齿轮和轴承出现锈蚀。
