卧式选矿粉磨用球磨机结构设计

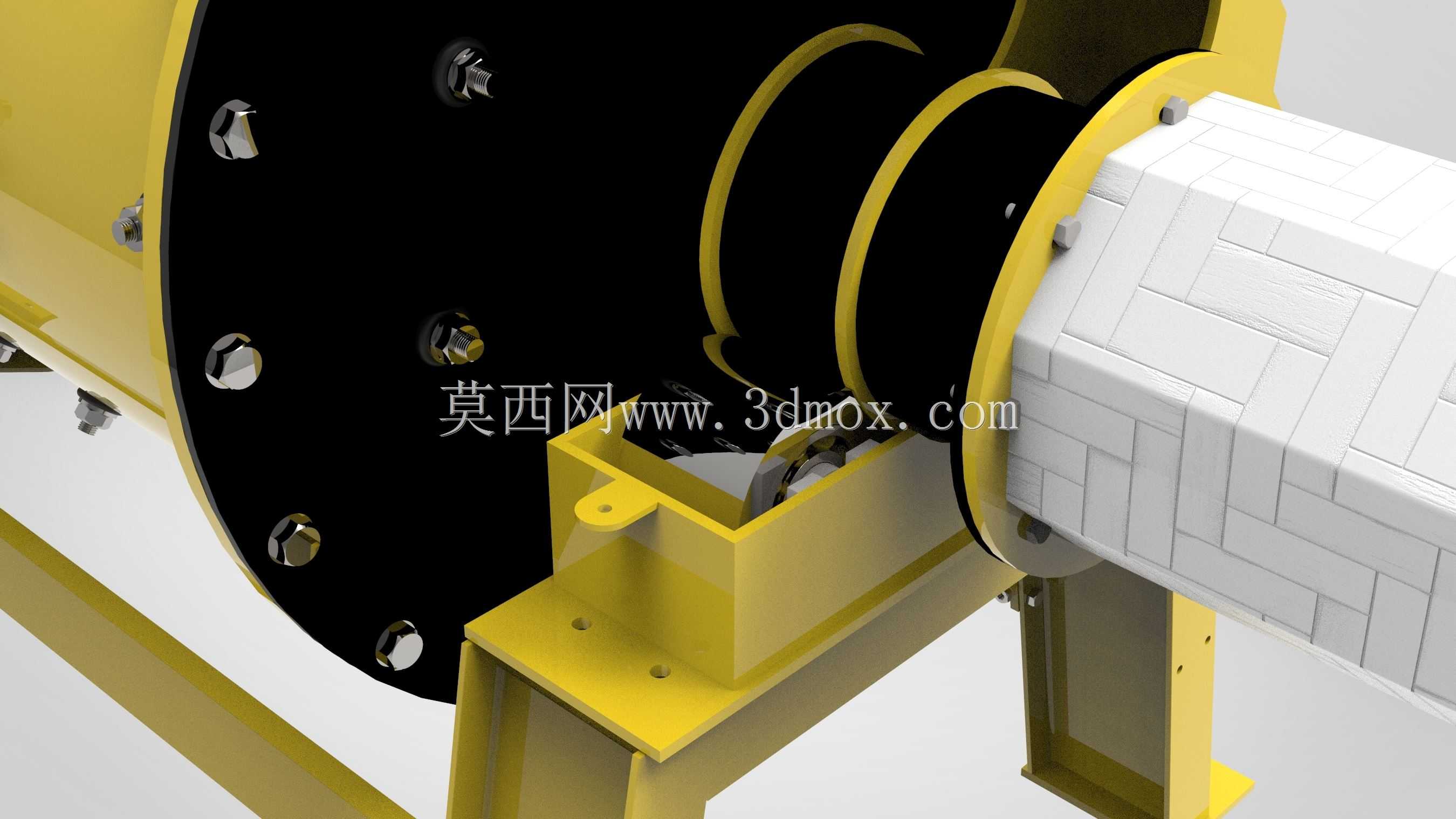

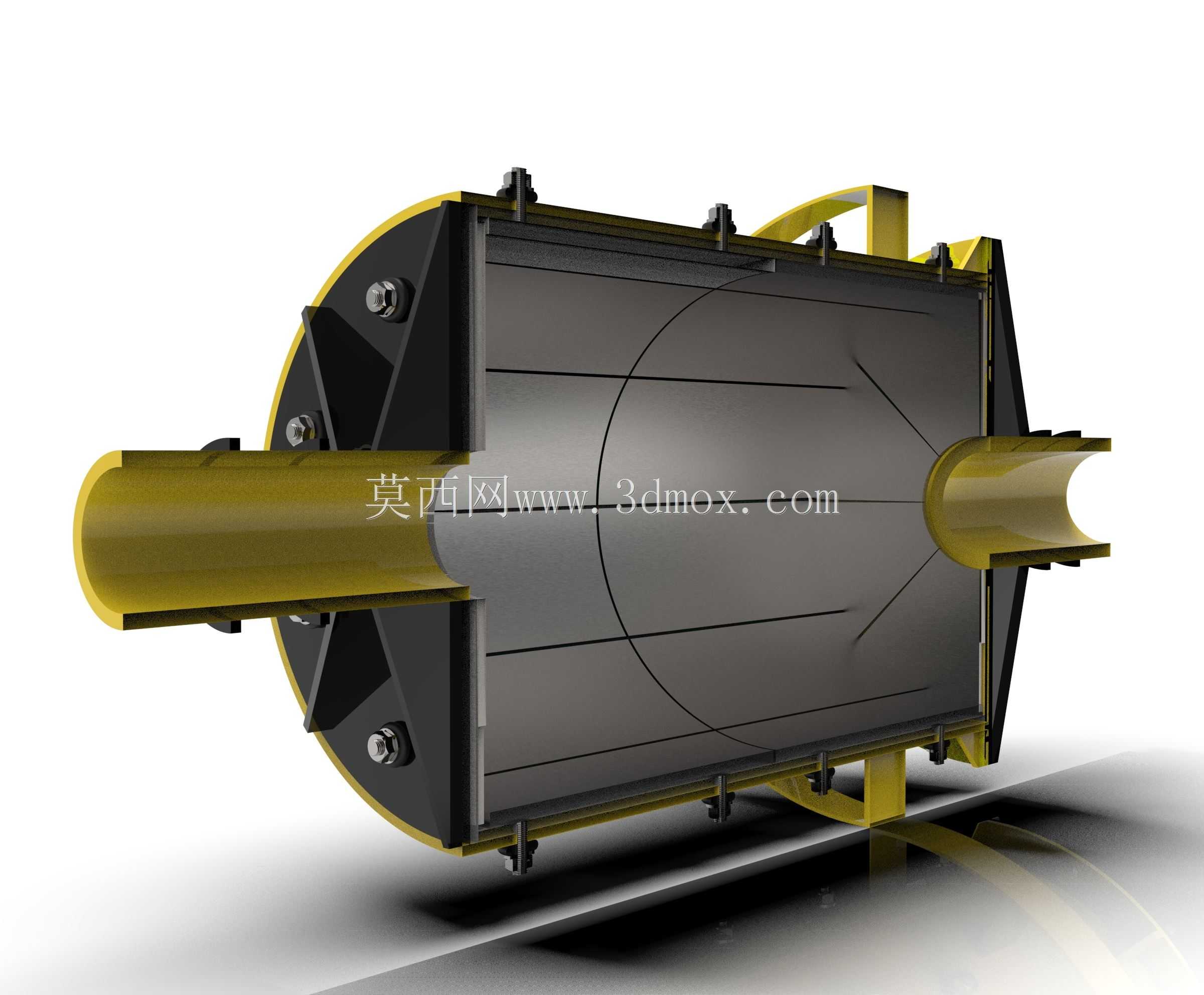

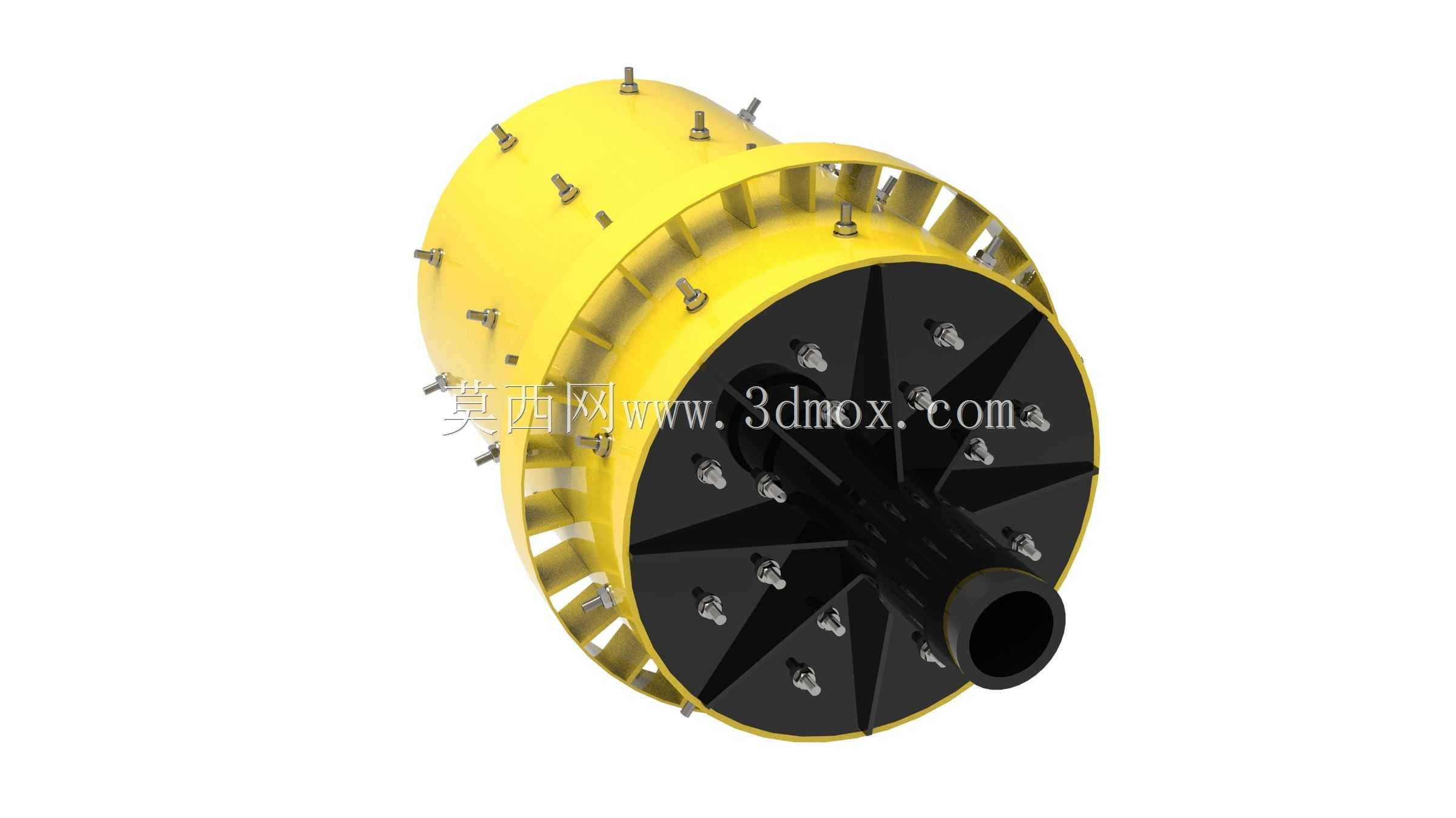

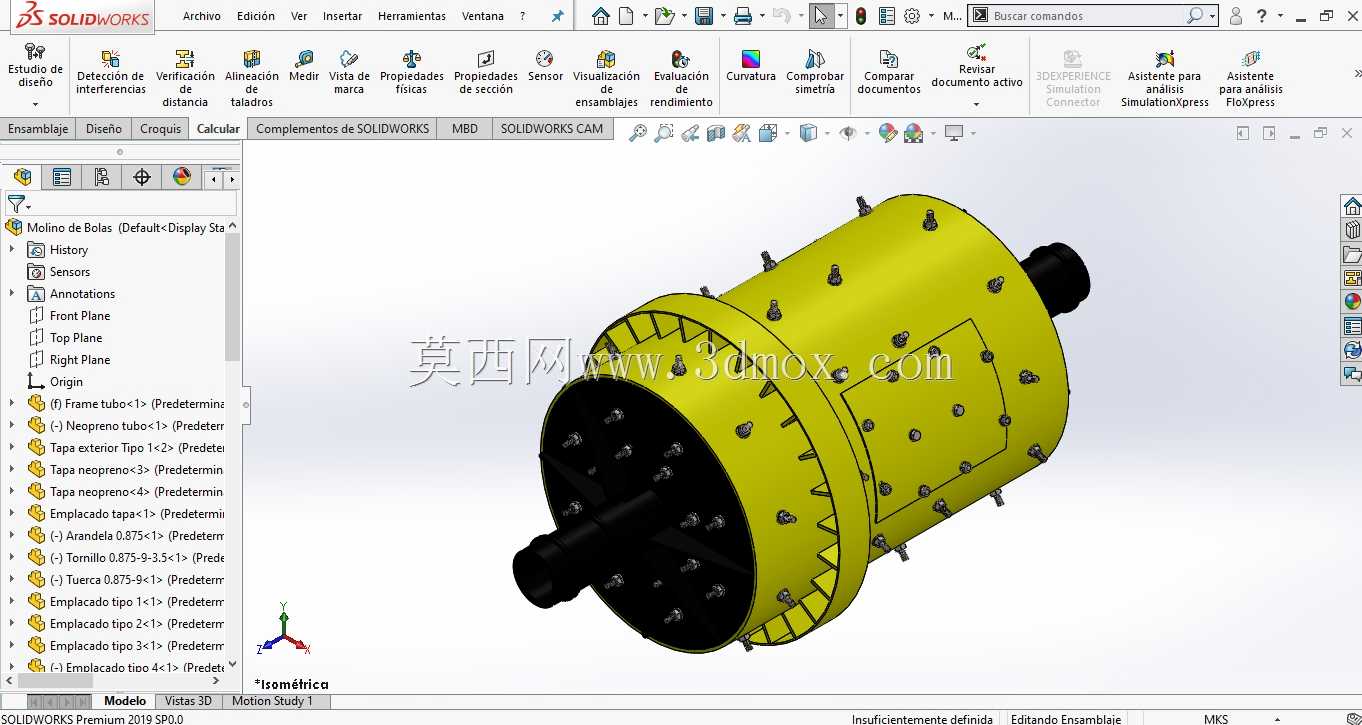

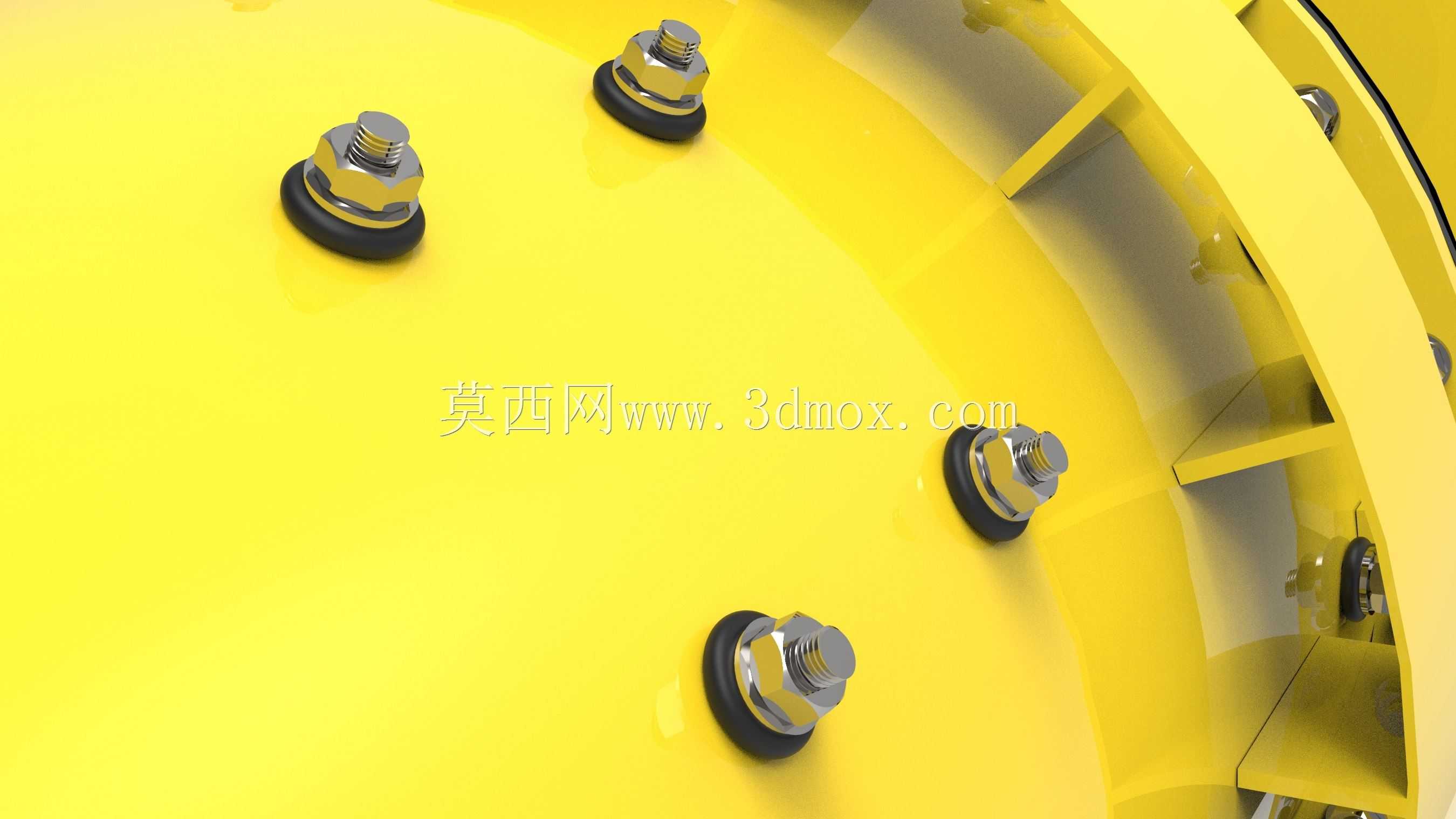

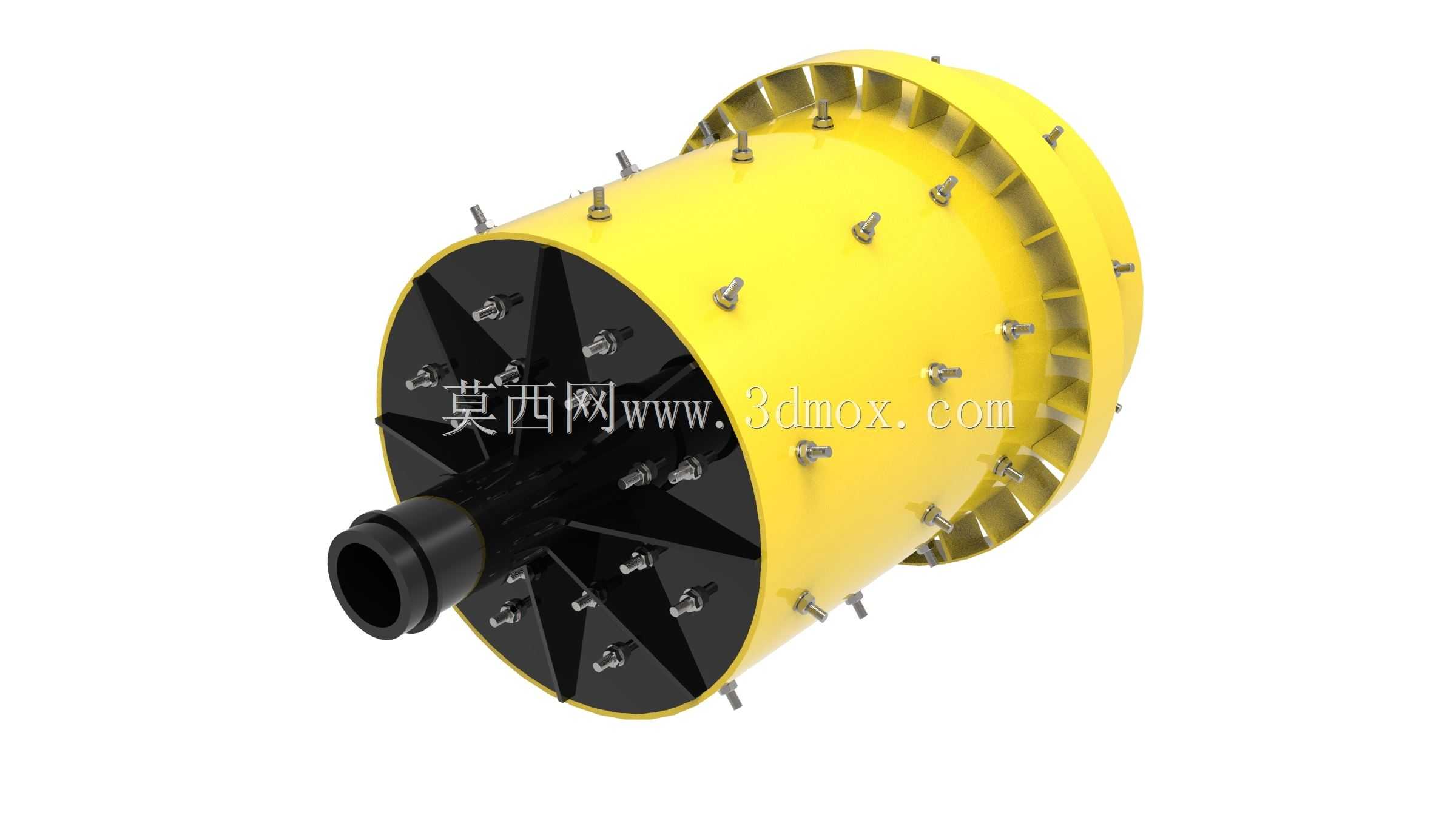

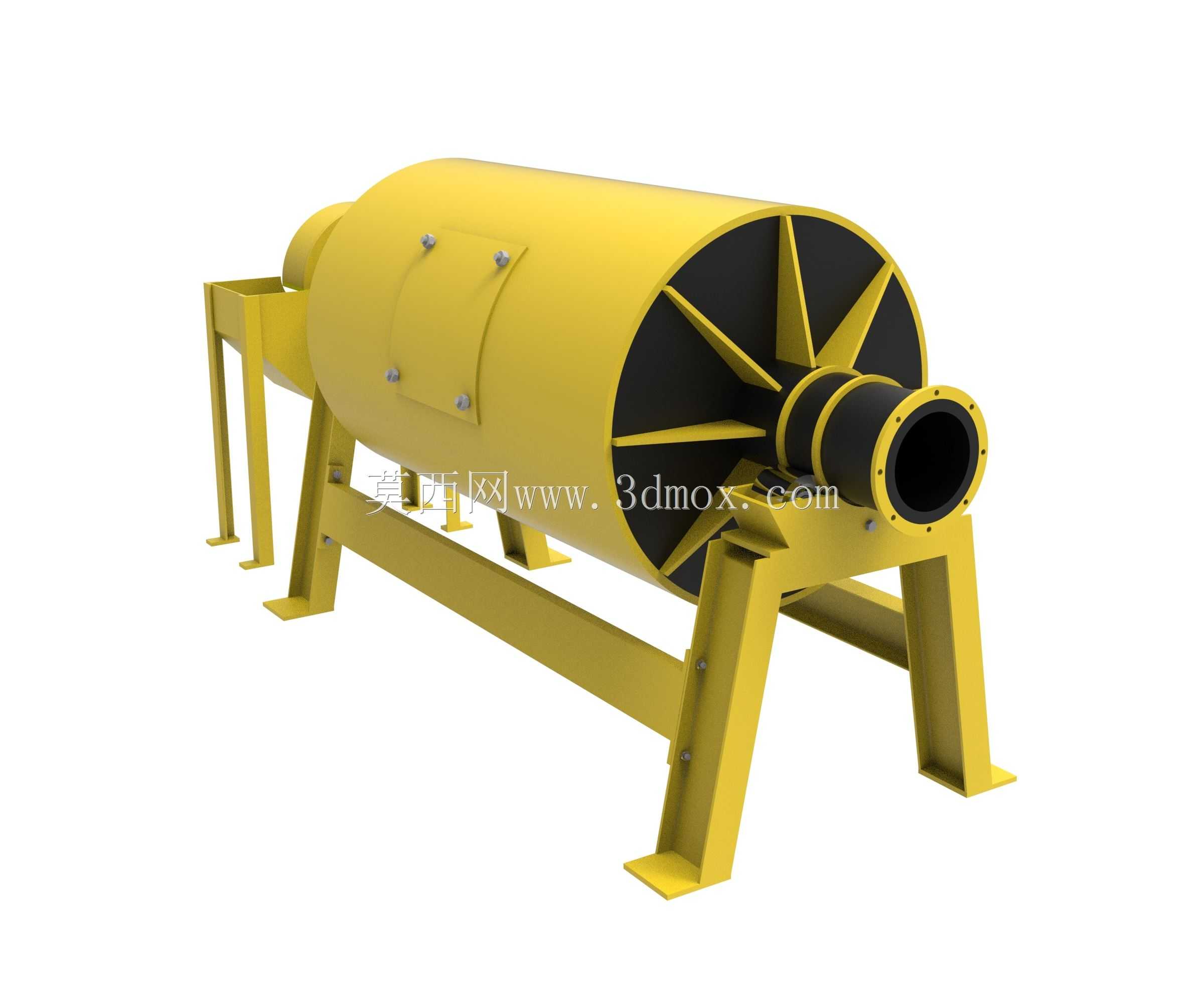

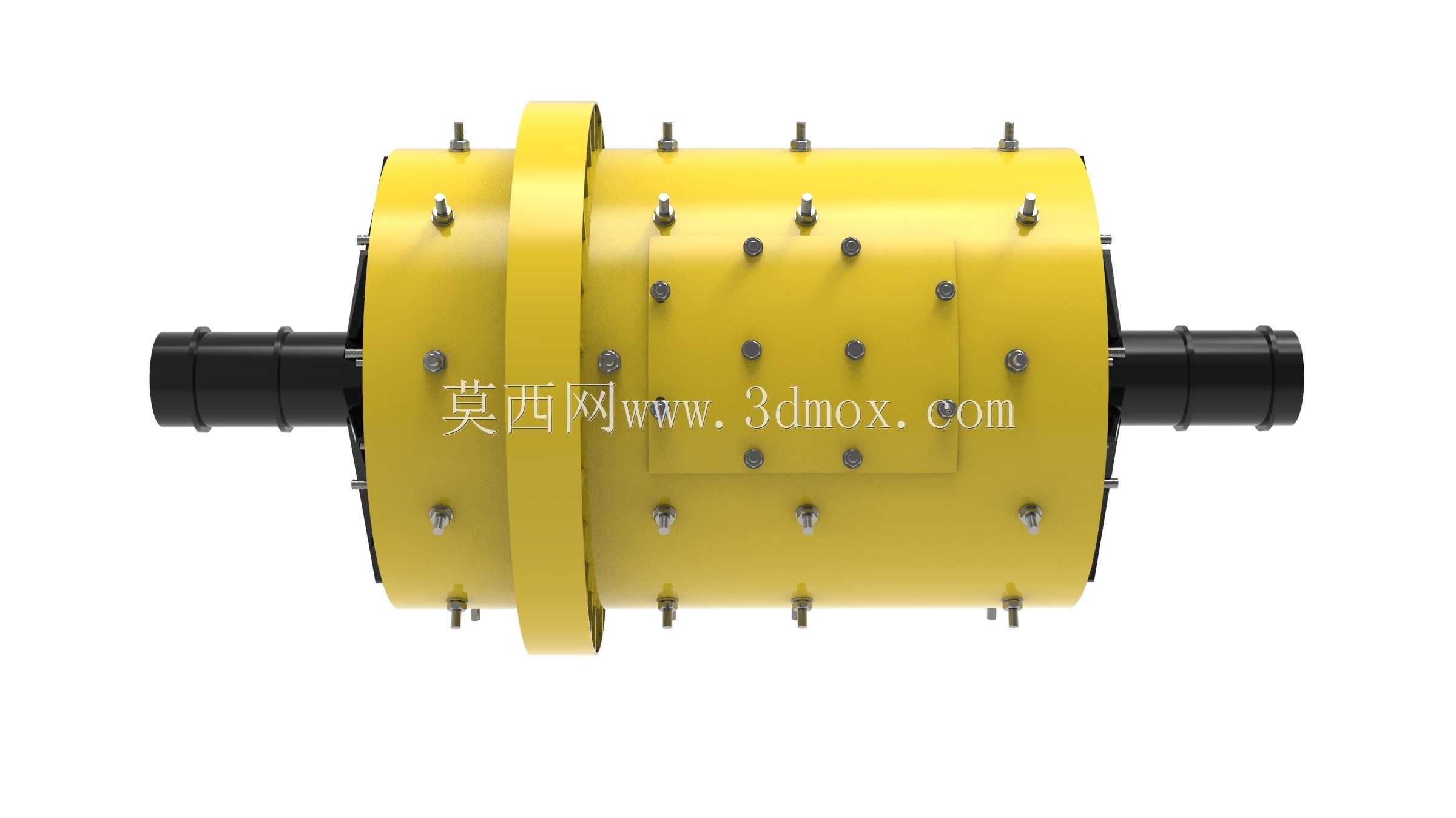

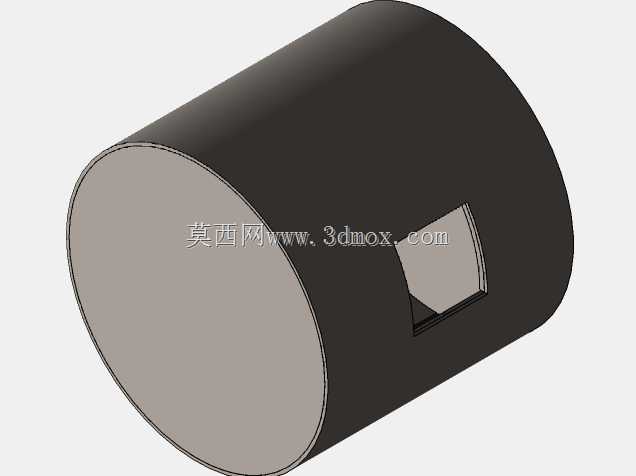

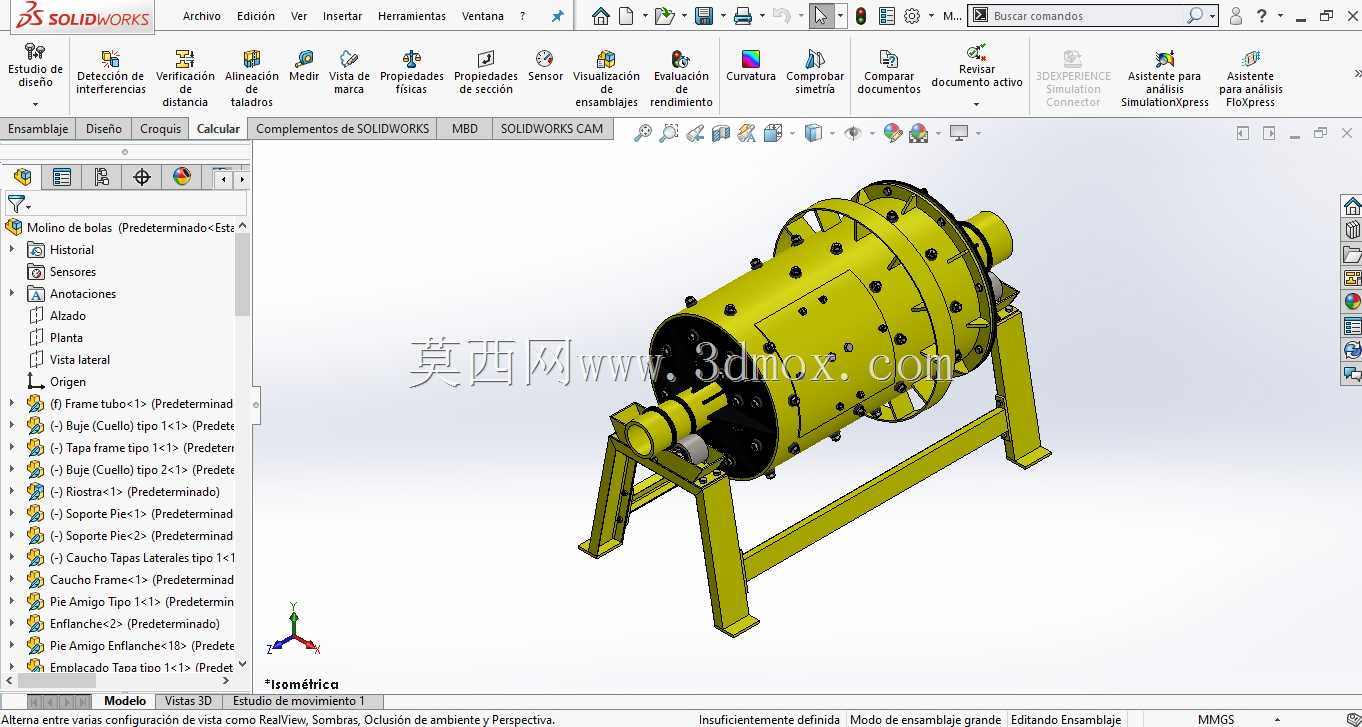

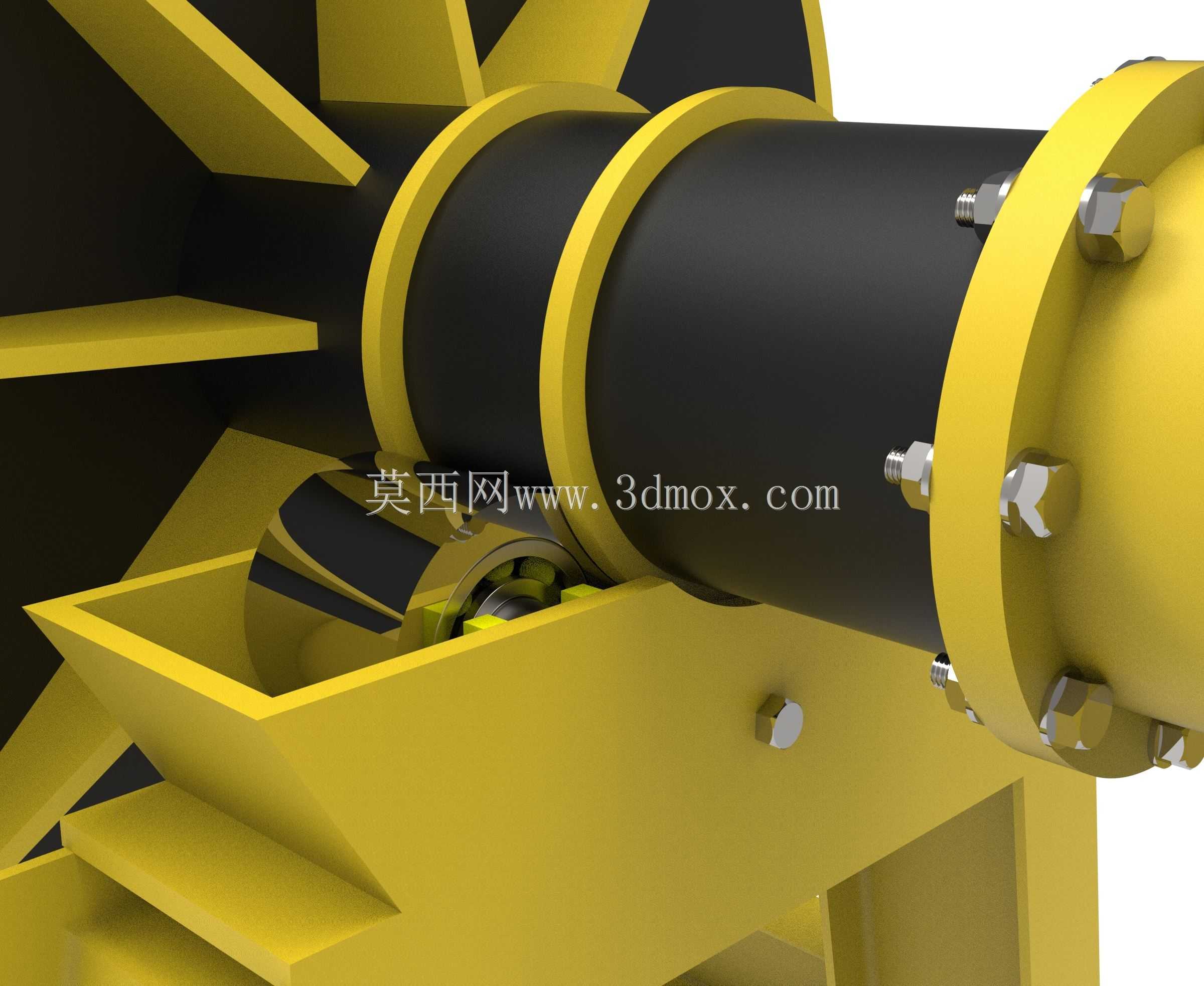

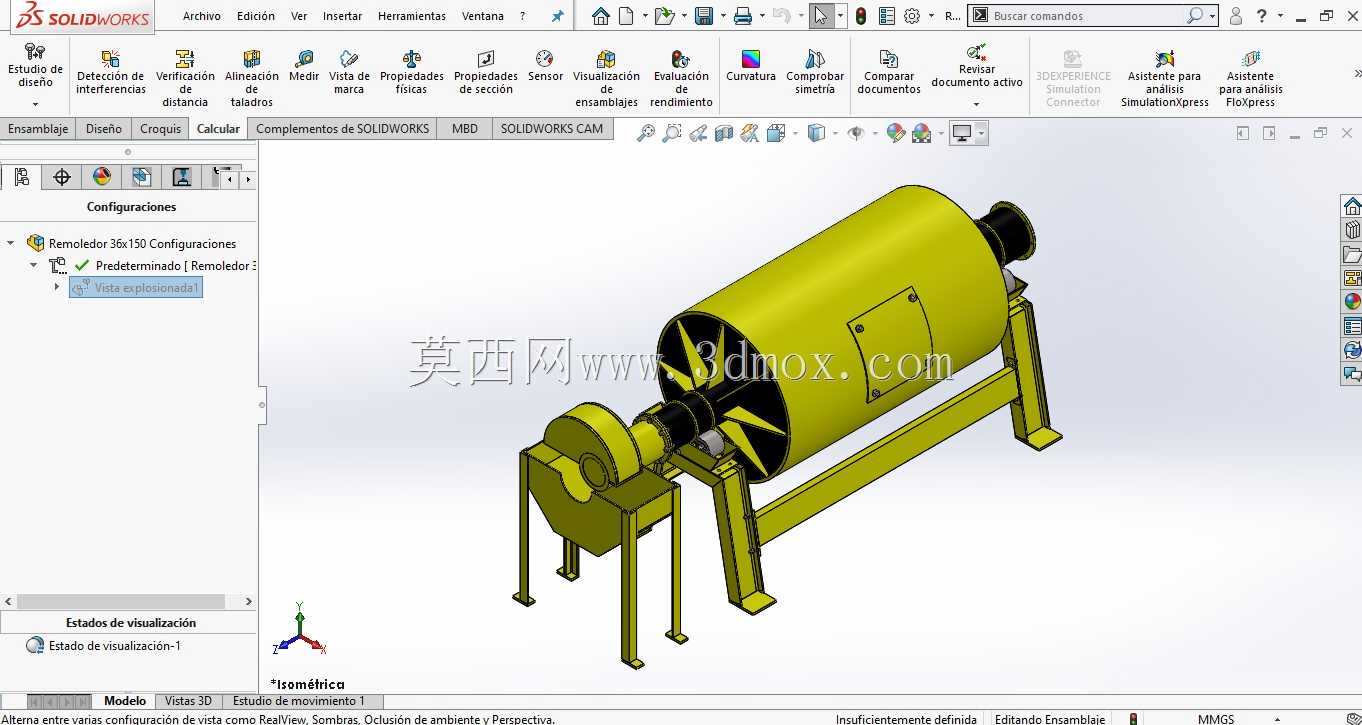

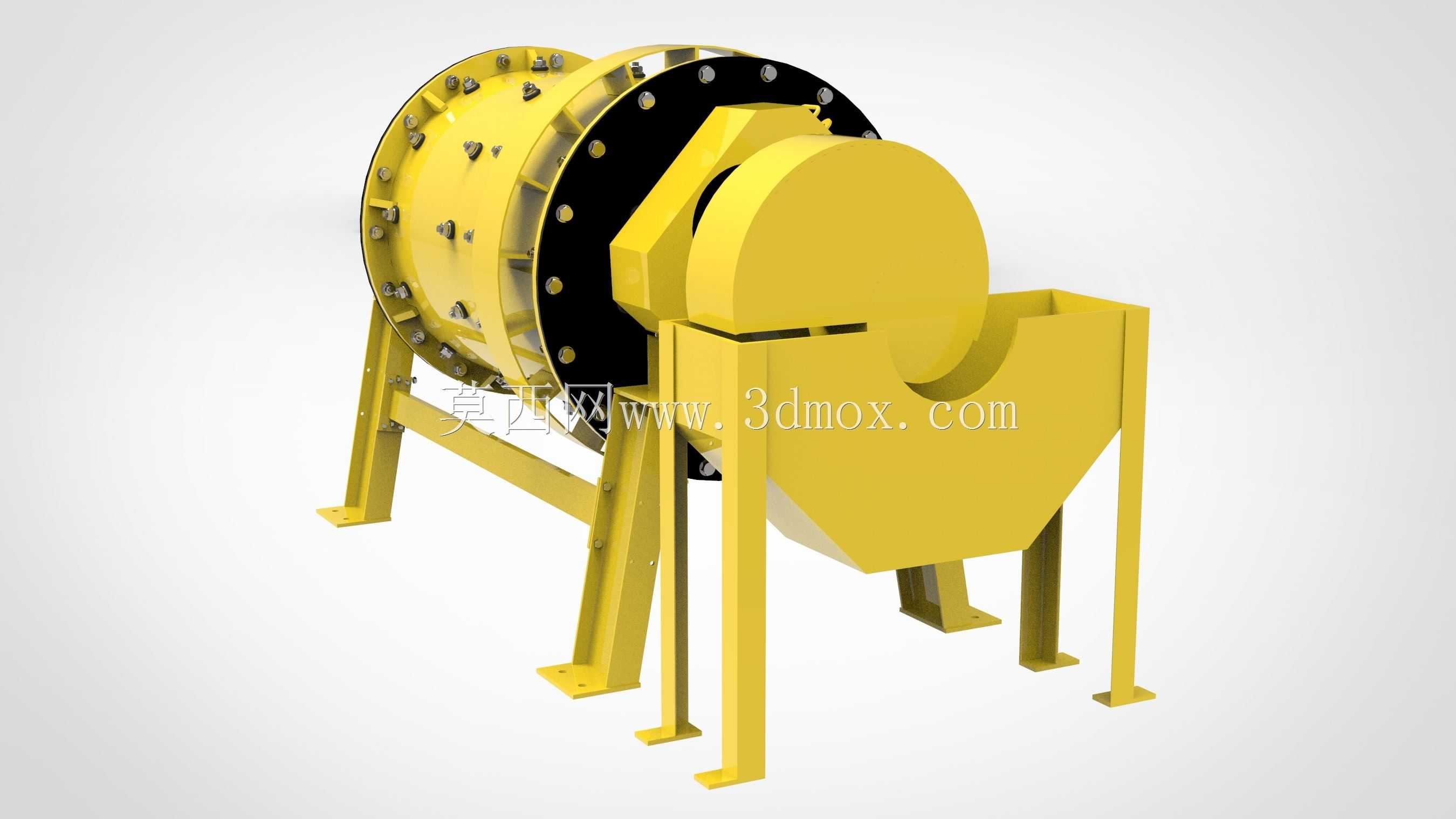

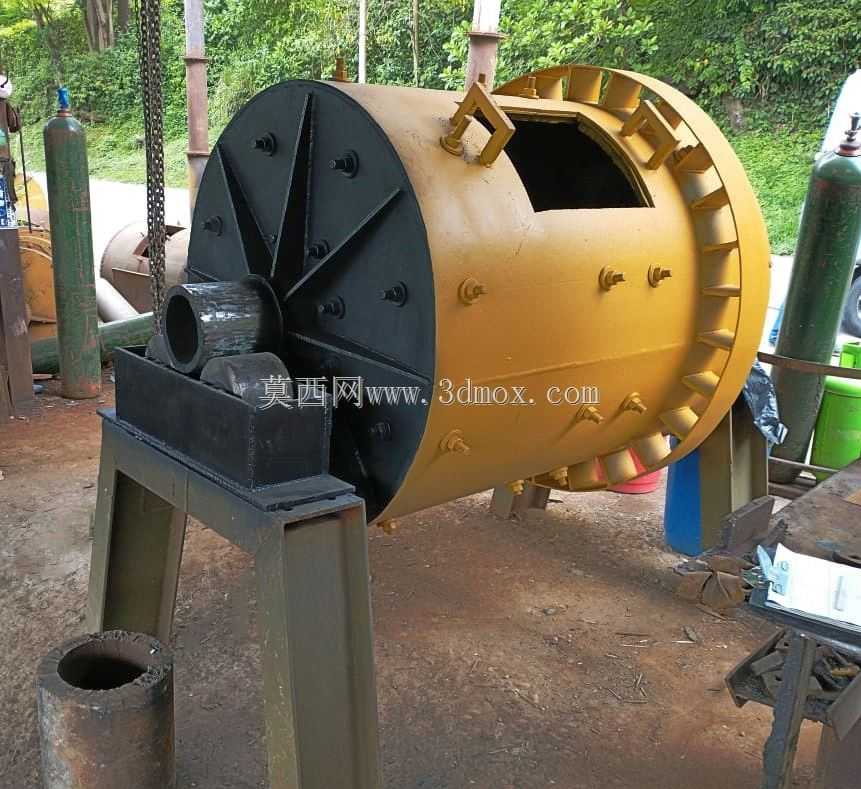

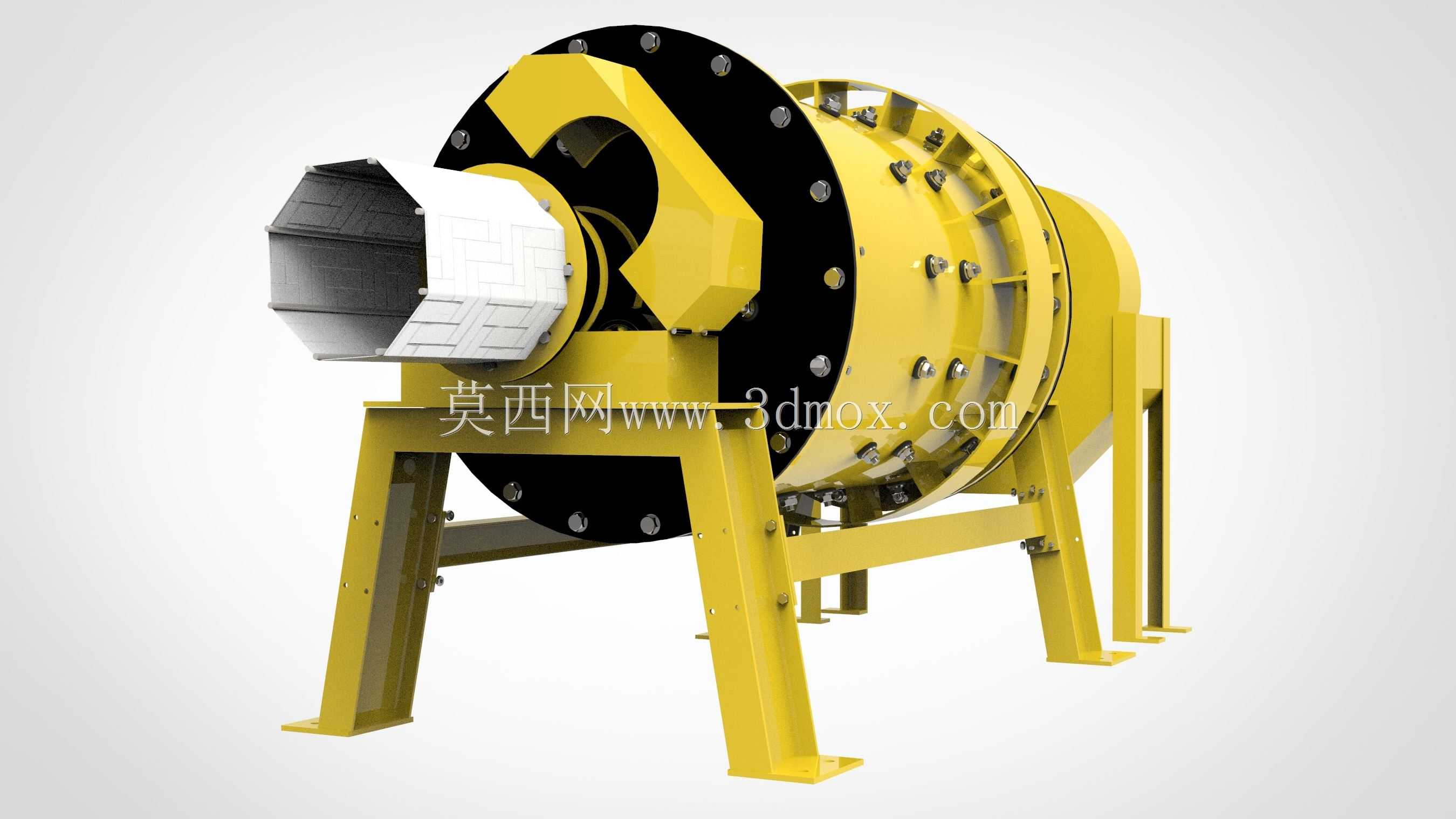

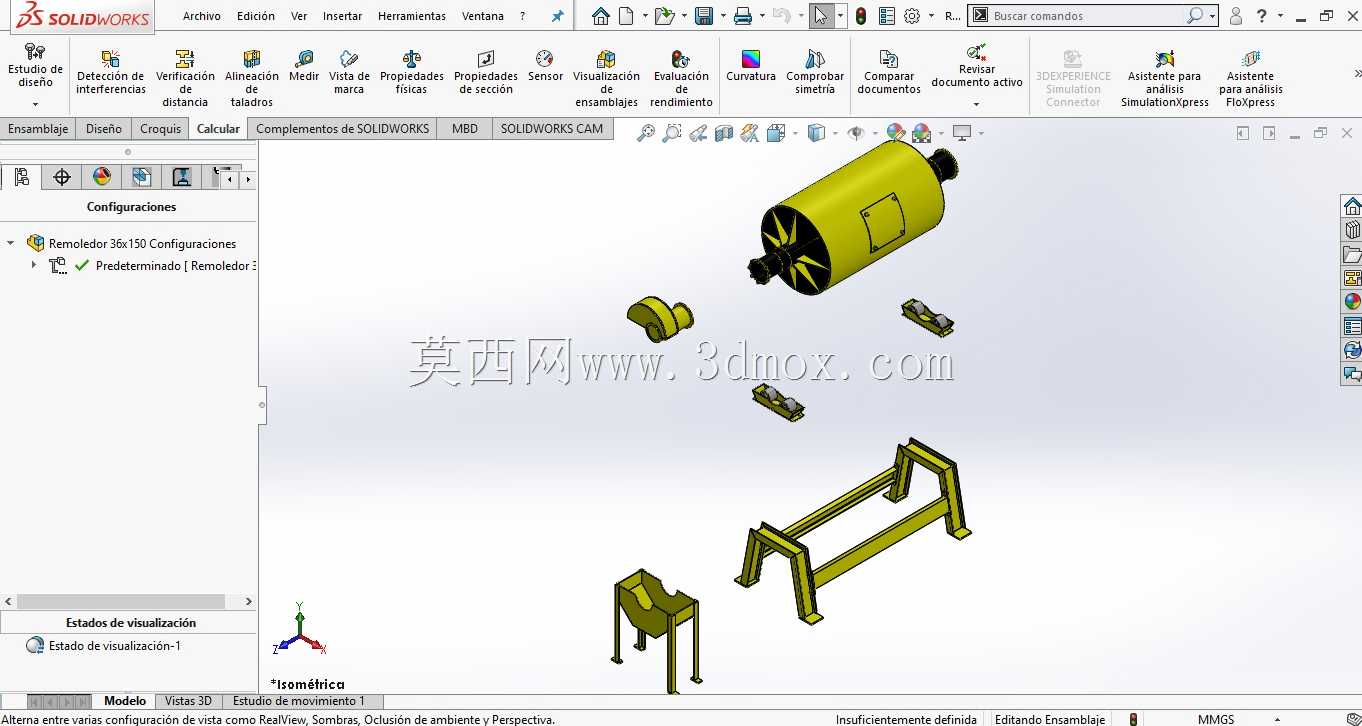

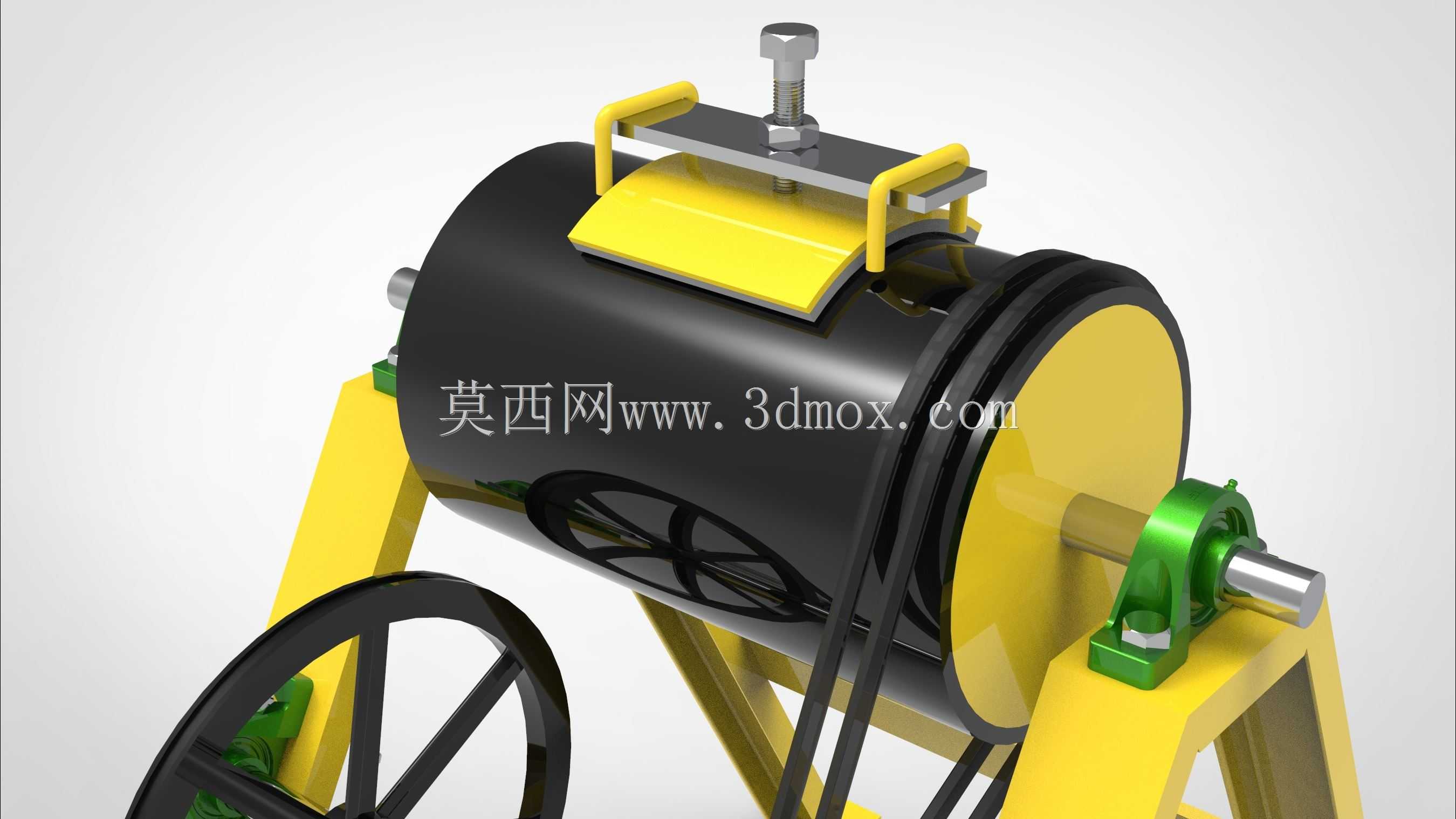

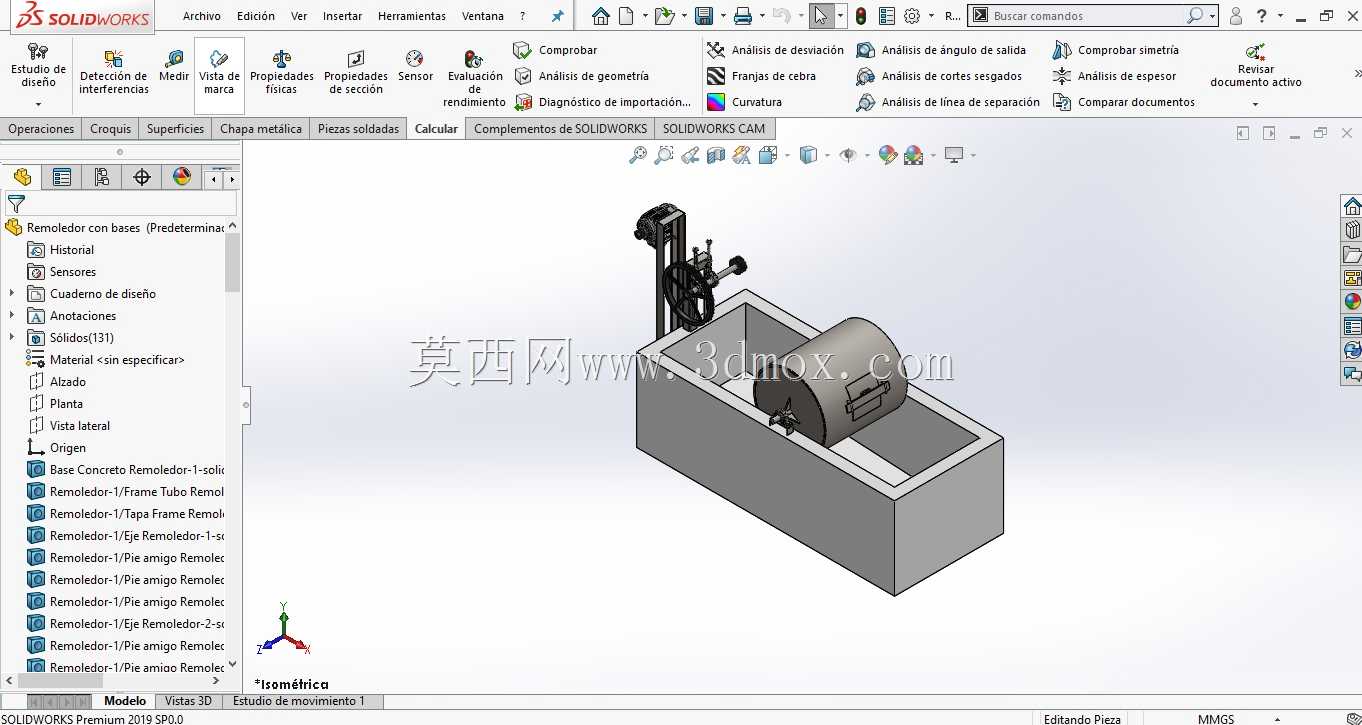

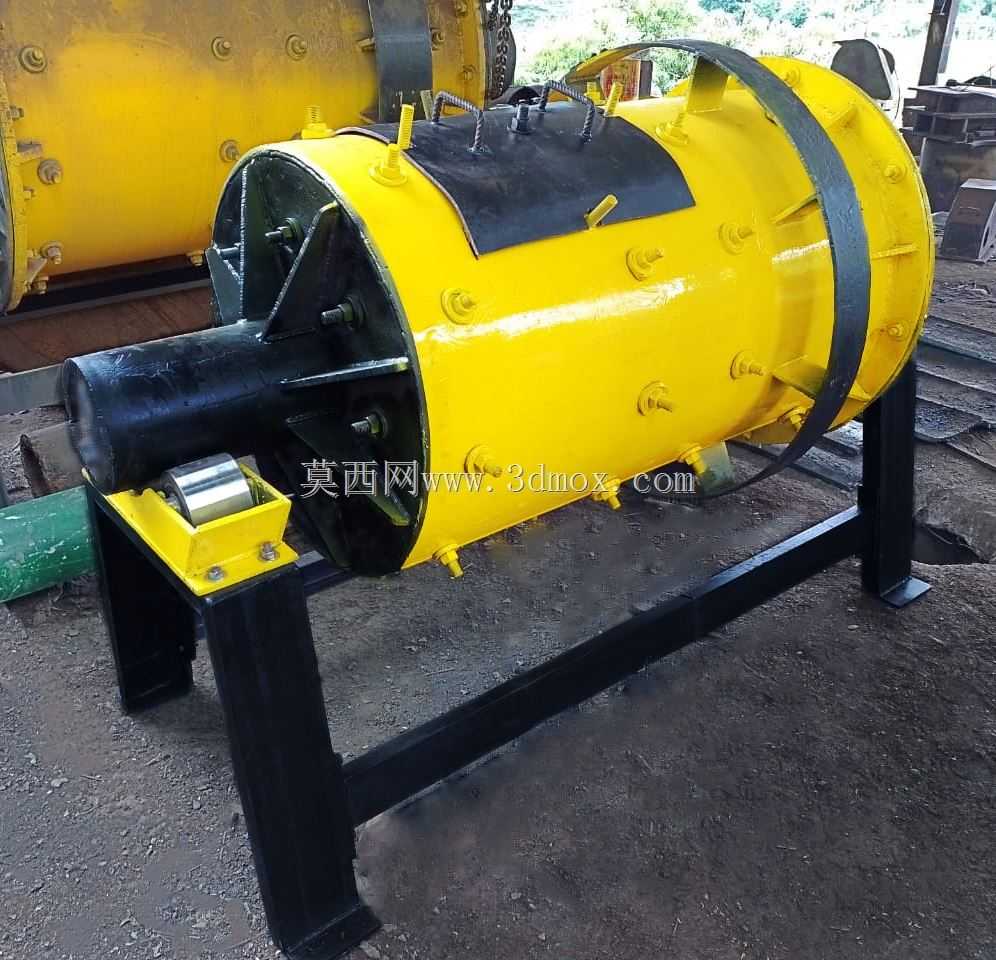

　　在矿山选矿、建材原料制备、冶金粉体加工的生产流程里，粉磨环节是衔接破碎与选别、成品制备的核心工序，球磨机作为该环节应用最广泛的设备，承担着将破碎后的矿石、熟料等物料研磨至目标粒度的关键作用。这款卧式筒形球磨机的结构设计，完全围绕连续粉磨作业的工况需求展开，整体采用两端轴颈支撑的卧式回转结构，筒体为厚壁卷制焊接结构，内壁铺设耐磨衬板，通过螺栓与筒体法兰紧固，既可以承受研磨体与物料长期冲击带来的磨损，也能避免筒体本体直接受磨耗损伤，衬板磨损后可单独拆卸更换，大幅降低设备长期运维的成本。筒体两端的端盖采用铸钢件加工成型，与筒体法兰通过高强度螺栓圆周均布连接，端盖中心的中空轴颈与支撑轴承座配合，作为整个回转部分的回转支撑，

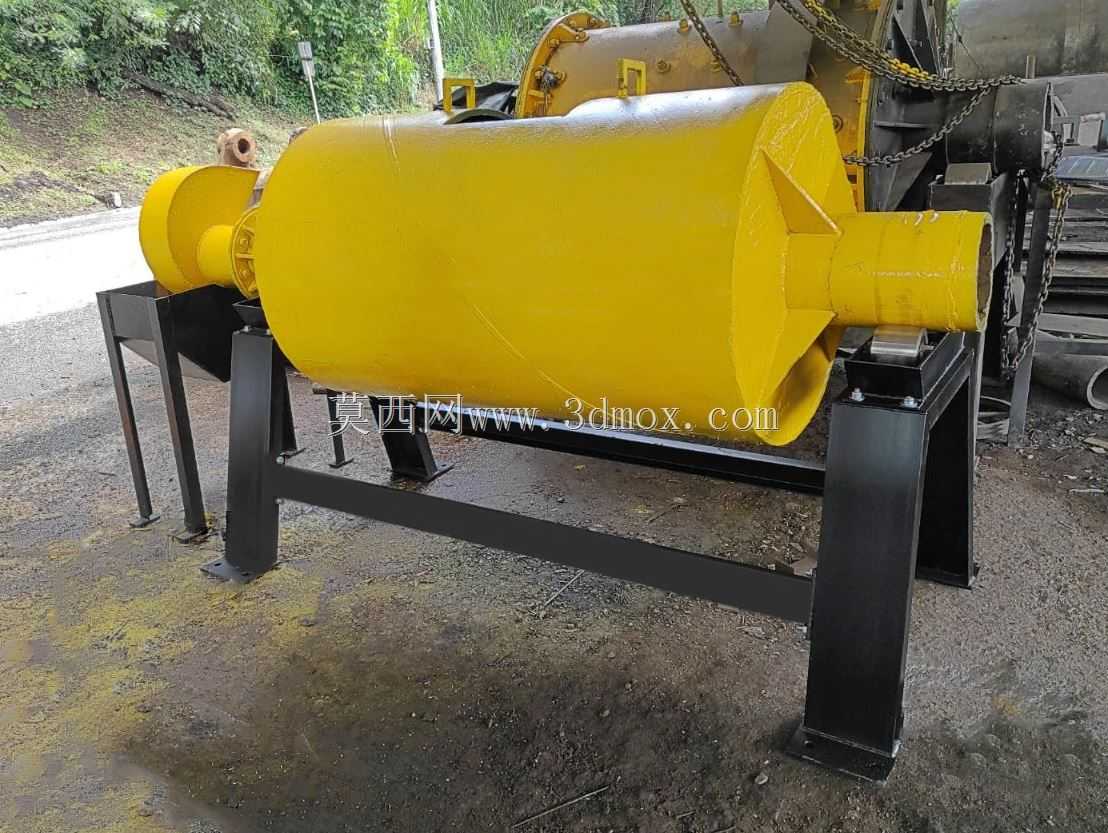

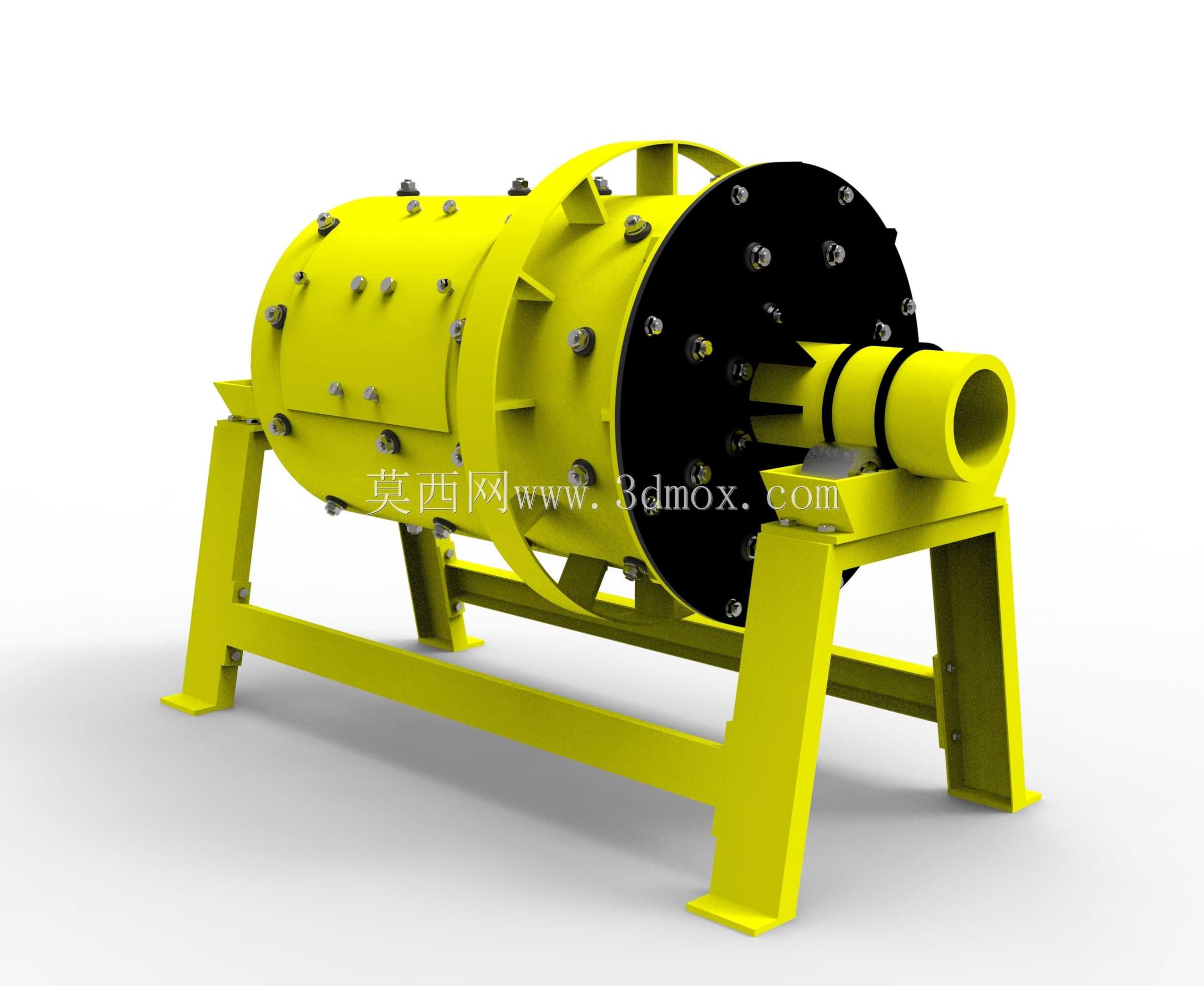

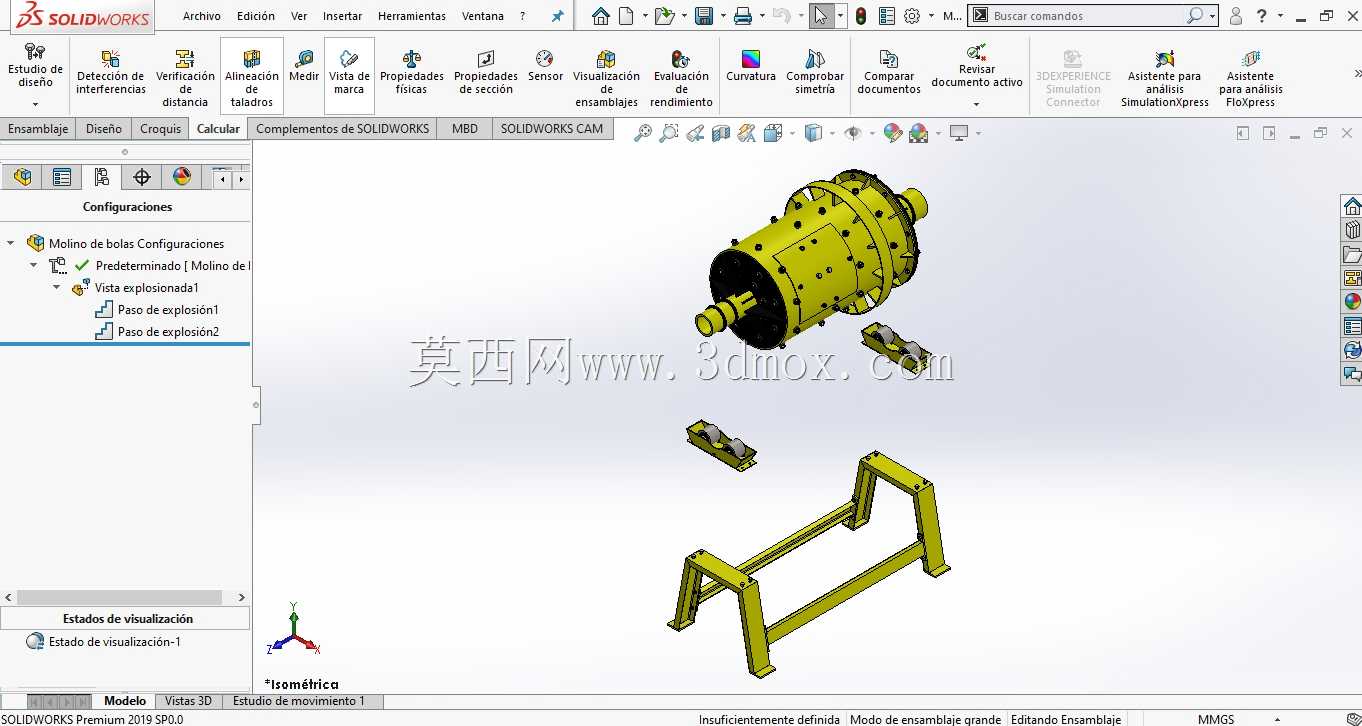

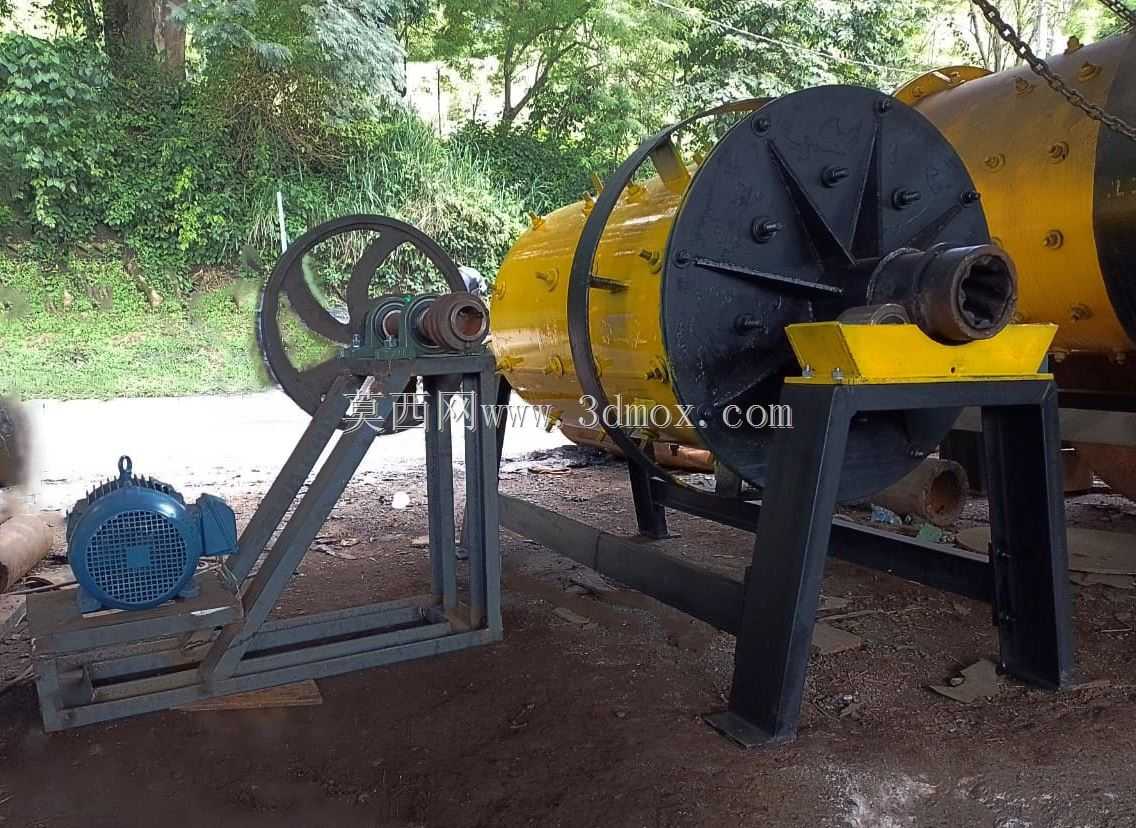

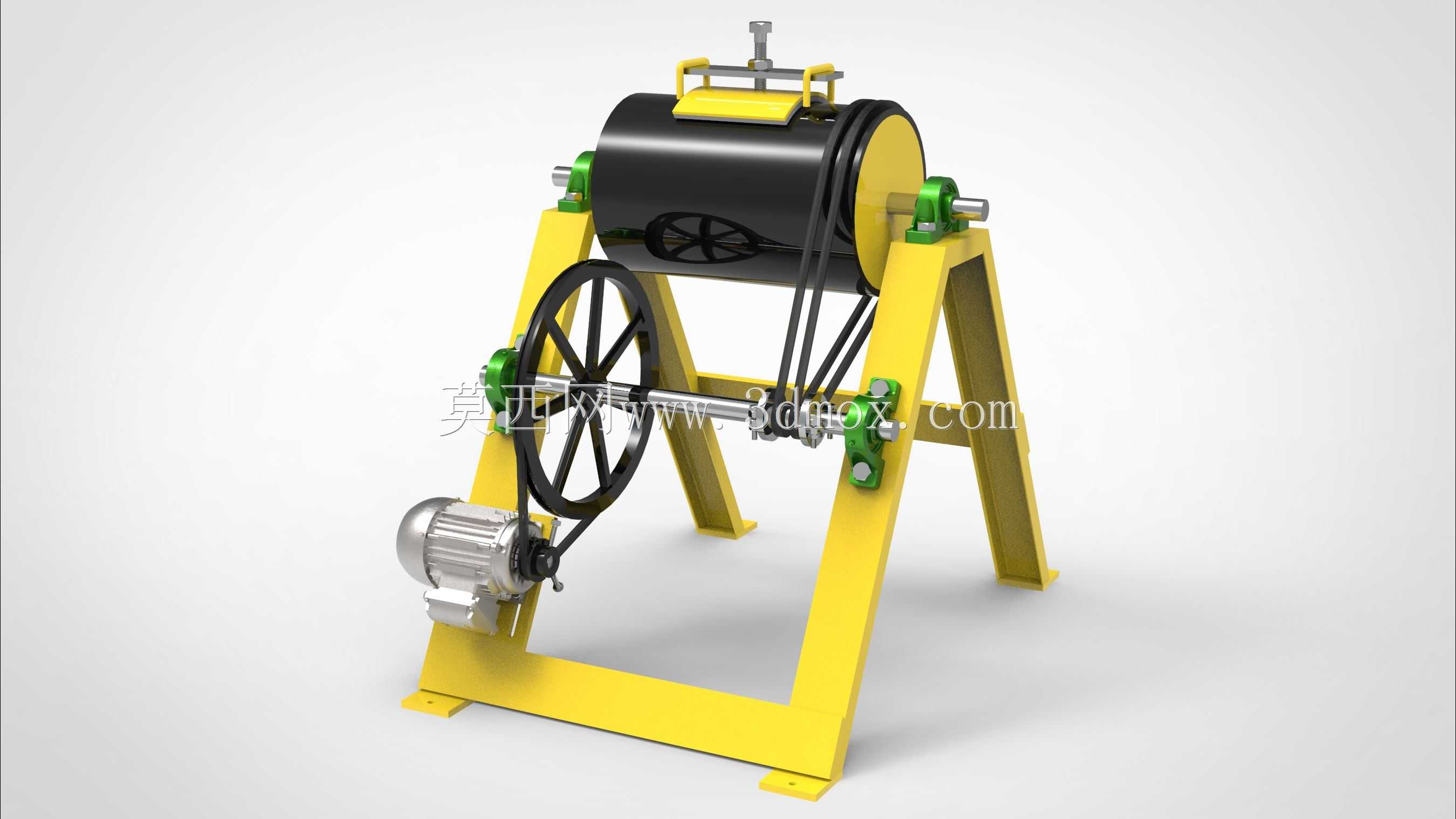

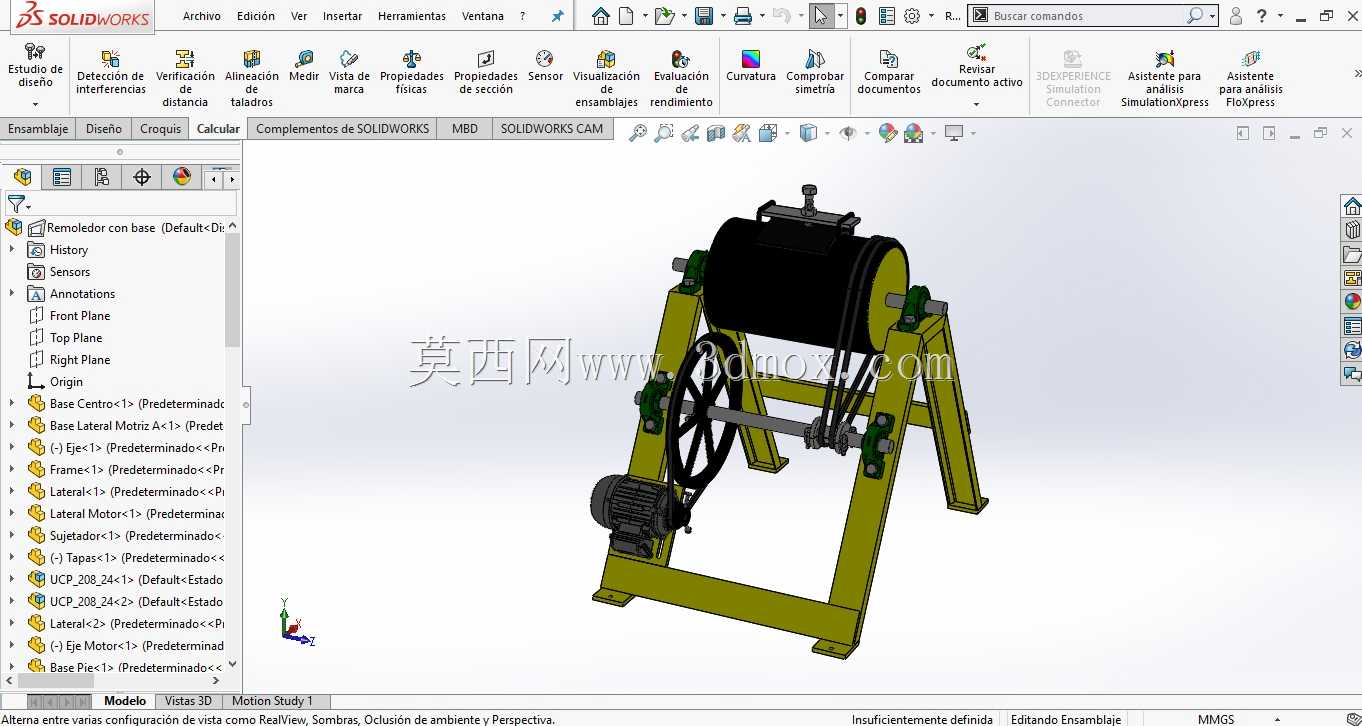

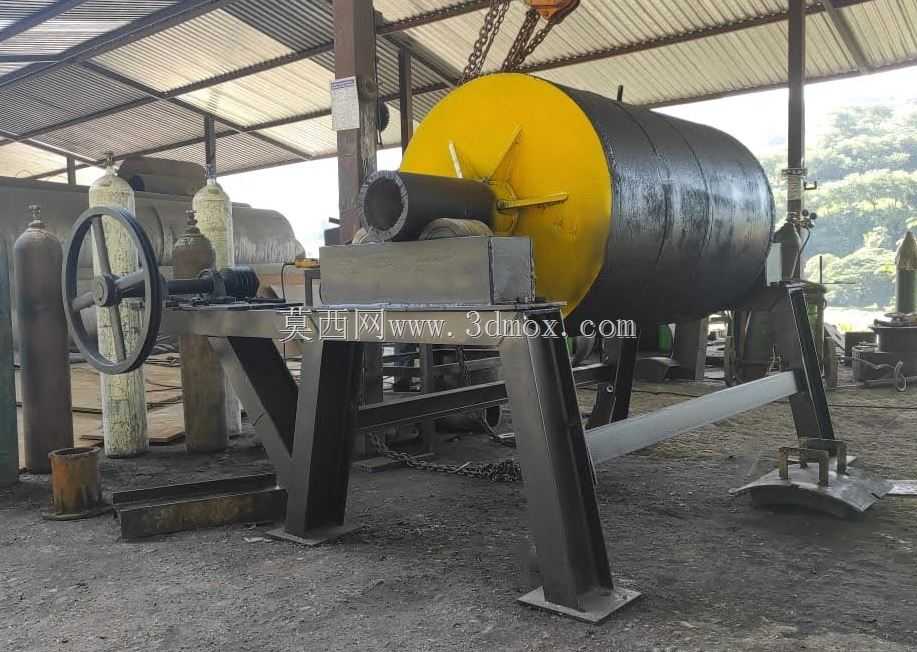

　　进料端的中空轴同时承担物料导入的通道作用，出料端的中空轴则完成研磨后物料的导出，中空轴内部设置有螺旋导料结构，可避免物料在轴颈位置堆积堵料。传动侧的端盖外侧固定有大齿圈，与驱动系统的小齿轮啮合传递扭矩，驱动筒体按照设定的转速回转，筒体内装填的钢球研磨体会在筒体回转过程中，受离心力、摩擦力作用被提升至一定高度后抛落、泻落，通过冲击、研磨的复合作用将筒内的物料逐步磨细，达到粒度要求的物料会通过出料端的篦板筛分后，随料流排出筒体进入下一道工序。设备的支撑机架采用型钢焊接成型的鞍式结构，两个轴承座分别固定在机架两端的安装平台上，机架底部设置有地脚螺栓安装孔，安装时需要保证两个轴承座的同轴度公差控制在合理范围内，避免回转过程中出现轴瓦偏磨、

　　振动超标的问题，机架的跨距设计充分考虑了筒体长度、回转部分总重量带来的挠度影响，保证长期重载运行下机架不会出现永久性变形。从安装边界来看，设备整体沿轴向水平布置，进料端需要衔接上游破碎设备的出料溜槽，出料端需要对接分级设备的进料口，设备周边需要预留足够的检修空间，尤其是端盖螺栓、衬板螺栓的拆卸操作空间，以及大齿圈、传动部位的防护与维护空间，筒体上方需要预留起重设备的作业高度，方便后期更换衬板、装填研磨体时的吊装作业。设计过程中充分考虑了不同工况的适配性，筒体的转速设计结合了研磨体的最佳抛落角度，既避免转速过高导致研磨体随筒体公转无法下落失去粉磨作用，也避免转速过低导致研磨体提升高度不足，冲击粉磨效率下降；

　　端盖与筒体的连接螺栓采用防松设计，适应长期重载冲击下的连接可靠性要求，中空轴的轴颈表面做了精加工与表面硬化处理，降低与轴瓦配合面的磨损速率。在实际生产场景中，这类球磨机可适配干式、湿式两种粉磨工艺，湿式粉磨时可配合水介质完成物料的输送与粉磨，适用于大多数金属矿、非金属矿的选矿流程，干式粉磨则多用于建材、耐火材料等行业的干粉制备场景，设备的进料粒度通常适配破碎后25mm以下的物料，出料粒度可通过调整研磨体级配、筒体转速、物料停留时间进行调节，可覆盖从粗粉到细粉的多段粉磨需求。设备的润滑系统采用集中润滑与分散润滑结合的方式，主轴承采用稀油润滑，保证轴颈与轴瓦之间形成稳定的油膜，齿圈啮合部位采用干油喷射润滑，降低齿轮啮合的磨损与运行噪音，所有润滑点的位置设计都充分考虑了日常运维的操作便利性，无需拆解设备主体即可完成日常注油维护。
