带动力驱动的往复式重力分选台面结构

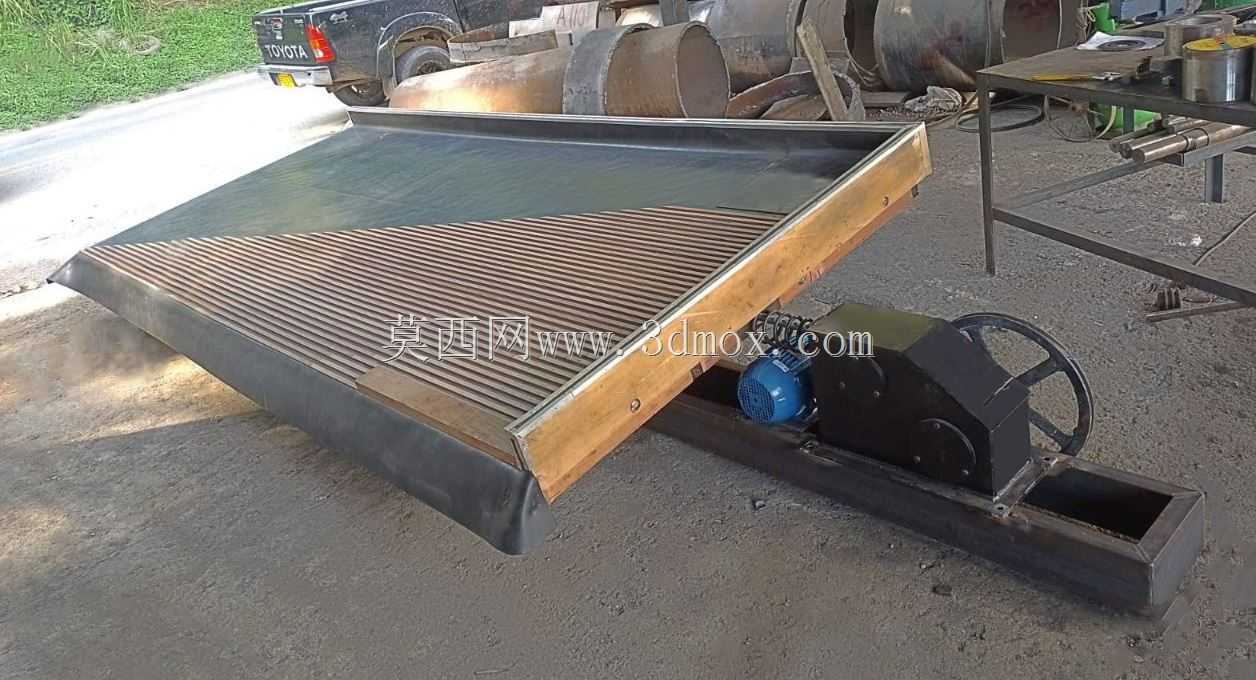

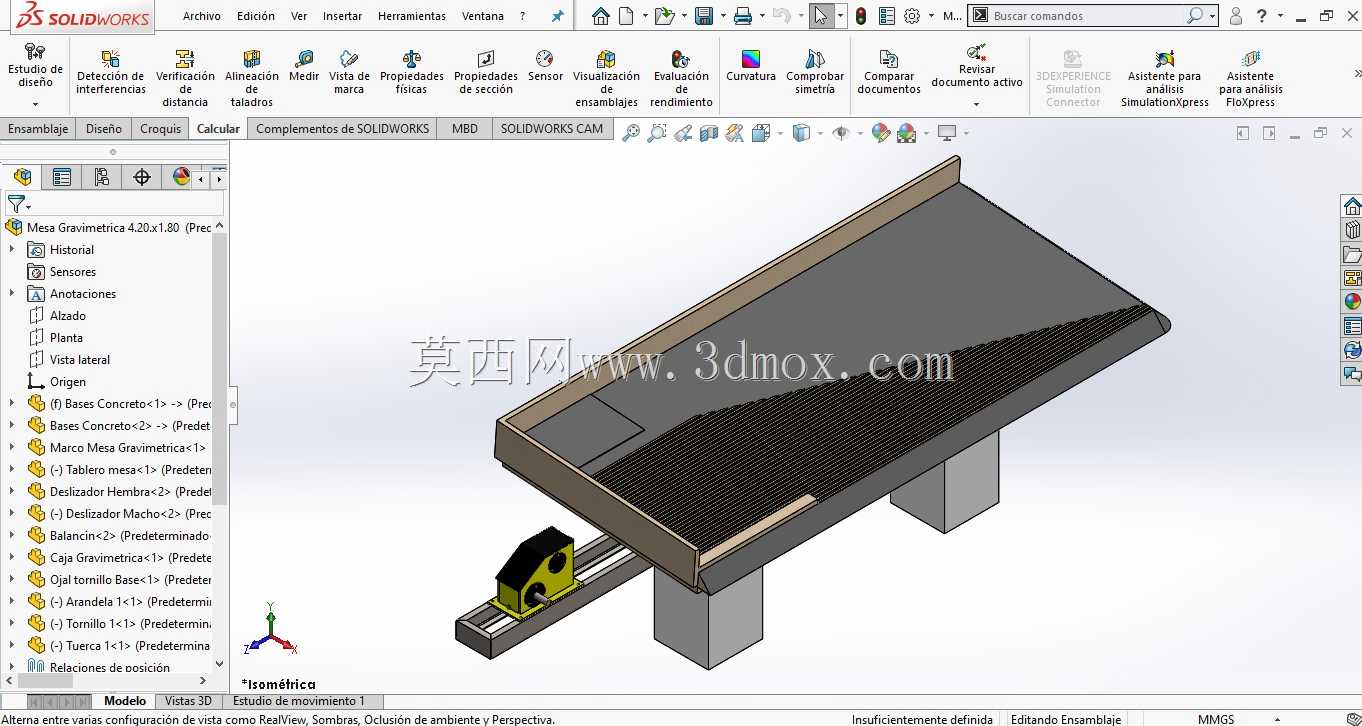

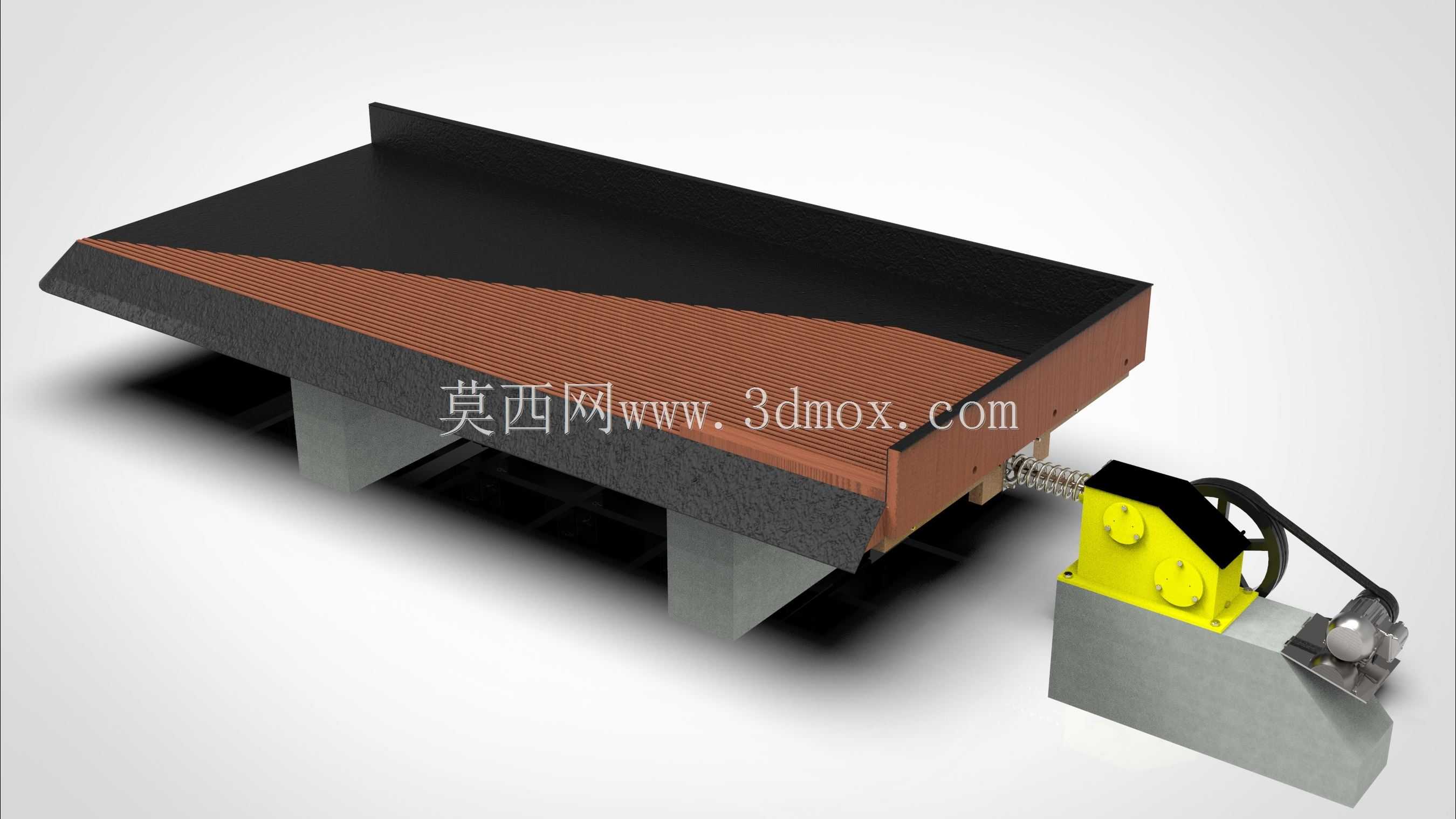

　　这套往复式重力分选台面结构，核心应用场景集中在矿物分选、颗粒物料分级的生产一线，尤其适配细粒级矿石、重质物料与轻质脉石的分离作业，在小型选矿试验线、散料处理车间的物料粗选、精选工段都能见到同类结构的实际应用。设备的核心用途是借助台面的差速往复运动，配合台面表面的来复条结构，让不同密度、粒度的物料在床面完成分层与分带，最终实现重质物料与轻质杂质的分离，相比风选、浮选类设备，这类重力分选结构不需要额外添加分选介质，运维成本更低，对环境的影响也更小。从功能特性来看，整个结构分为床面主体、支撑立柱、驱动传动三个核心模块，床面采用倾斜布置的设计，横向给入的冲洗水可以顺着床面坡度形成均匀的薄层水流，配合床面纵向的差速往复运动，

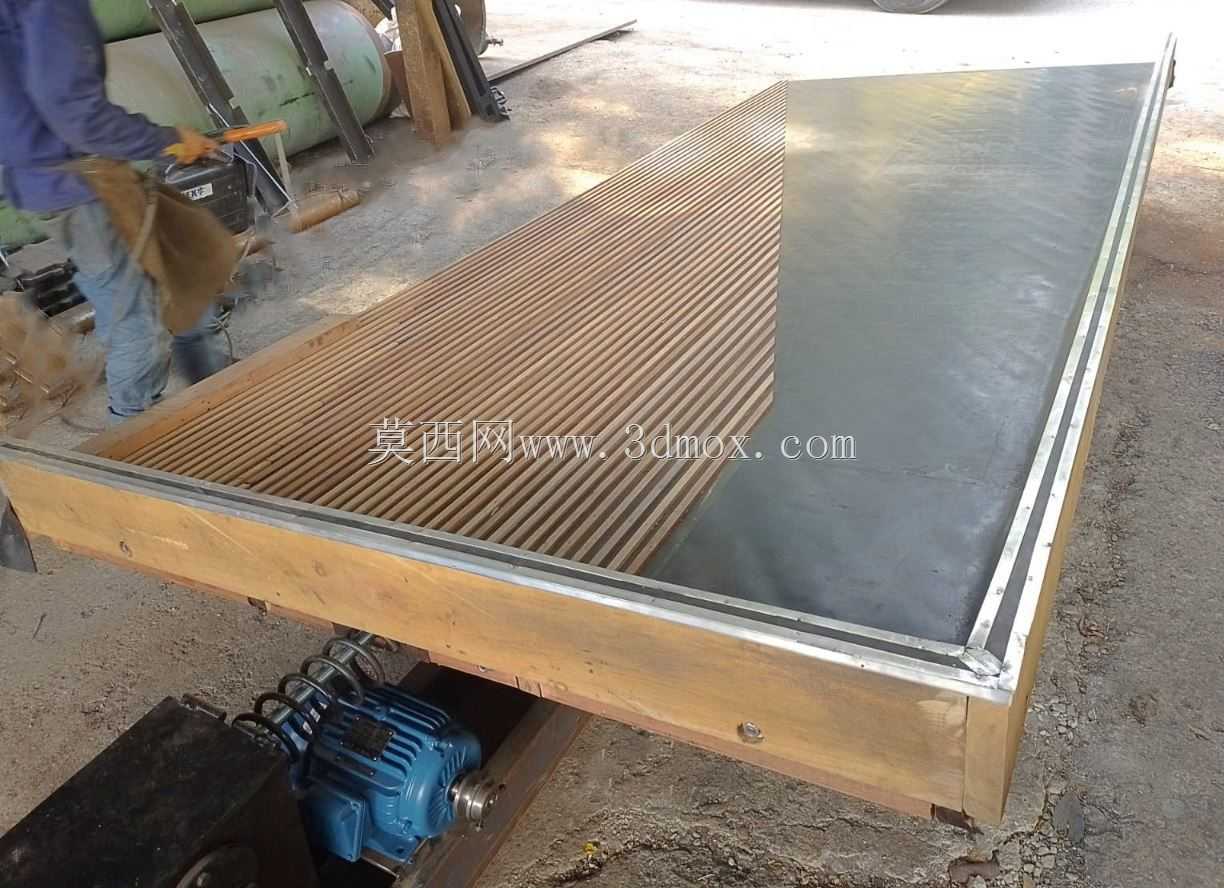

　　让床层内的物料始终保持松散分层的状态：密度大的重颗粒会穿透物料层沉降到床面底部，被来复条带动向驱动端的精矿排出口移动，密度小的轻颗粒则会浮在物料层上层，被横向水流冲至尾矿侧排出。设计过程中，床面的坡度、往复行程、冲次参数是核心考量点，床面的横向坡度通常控制在较小的可调范围内，适配不同粒度、密度物料的分选需求，纵向的差速运动采用急回特性设计，前进过程速度平缓带动物料向前移动，回程过程速度较快，利用物料的惯性让重颗粒不会随床面回退，逐步向排料端推进。床面表面的来复条采用渐变高度设计，从给矿侧到精矿排料侧高度逐步降低，既可以阻挡沉降到底部的重颗粒被水流冲走，也能让分层后的轻颗粒顺利越过条脊随水流排出，条槽的截面采用梯形设计，

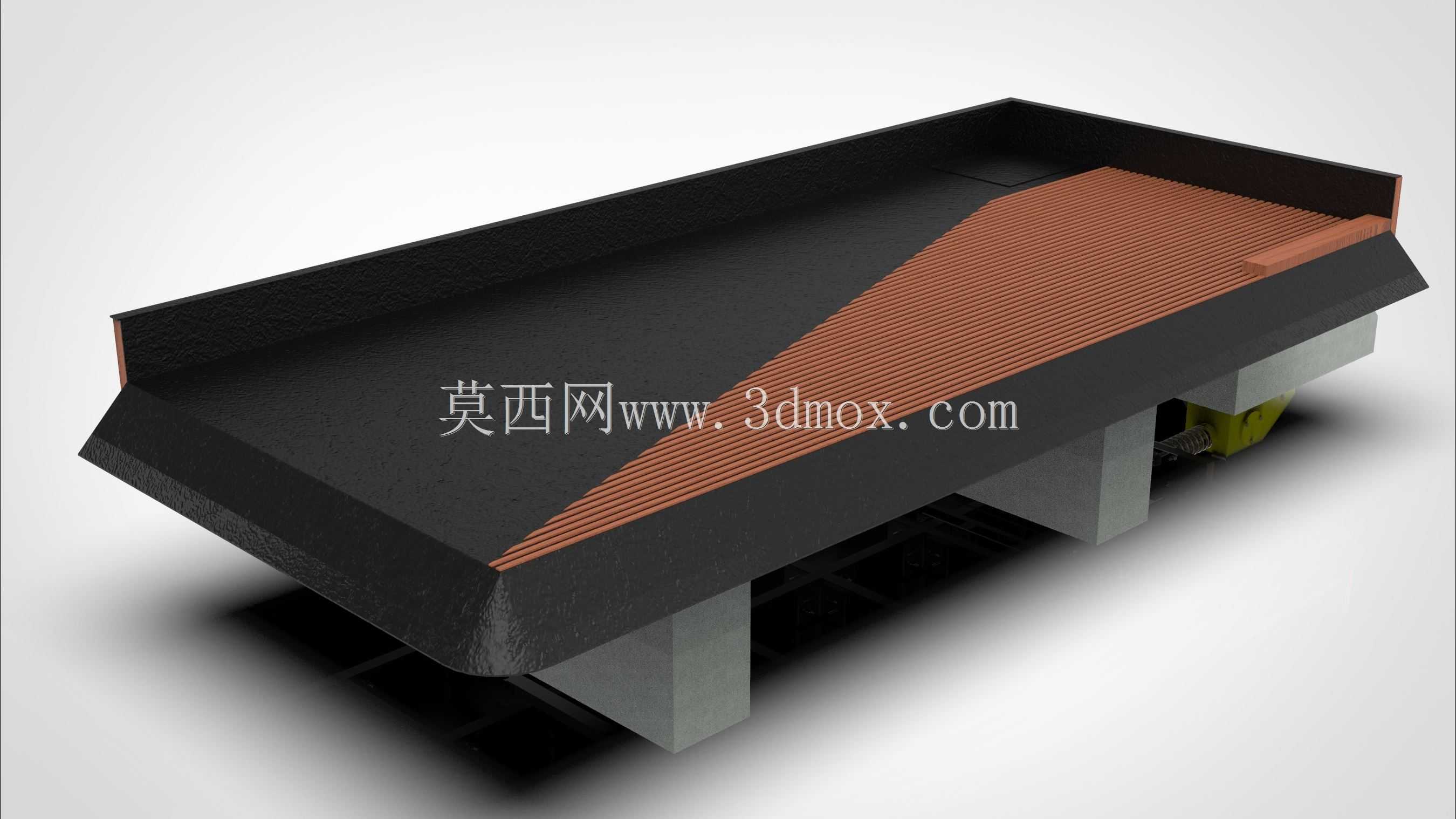

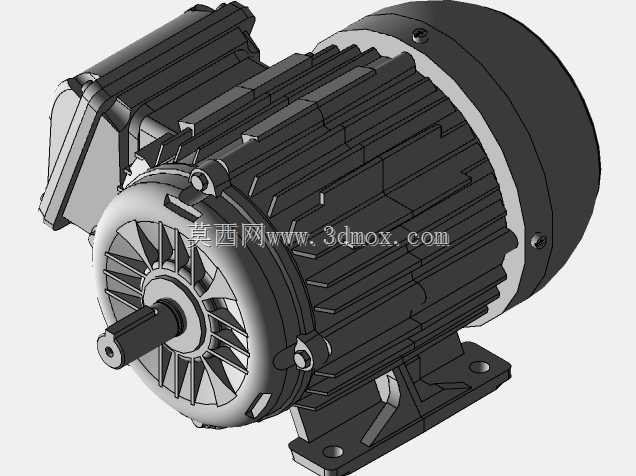

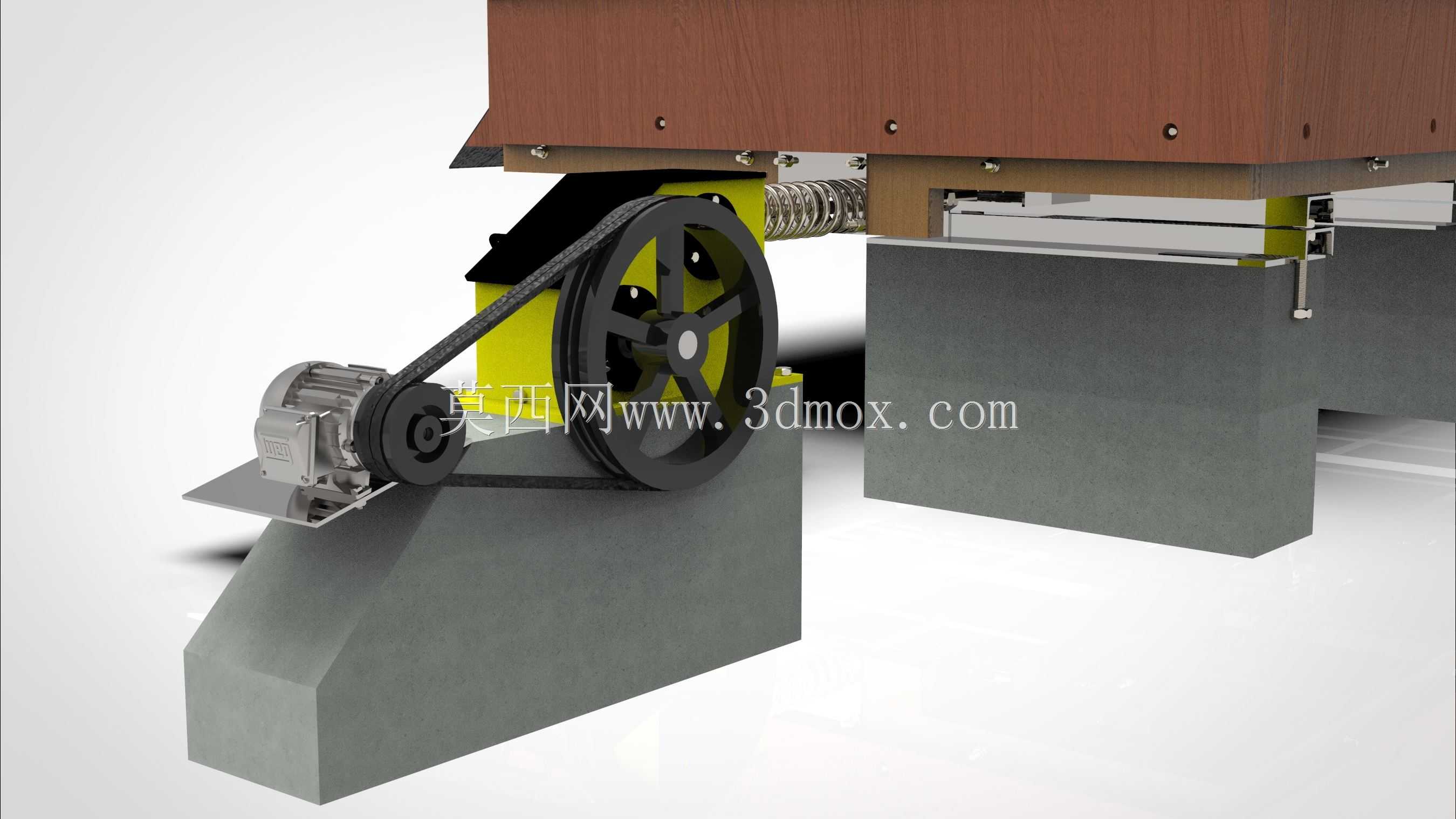

　　减少物料在槽内的卡滞问题。支撑结构采用四点式混凝土支墩搭配减震垫的设计，床面与支墩之间采用滑动支撑结构，既可以承受床面满载物料时的竖向载荷，也能保证床面往复运动过程中不会出现横向偏移，支墩的高度差直接决定床面的初始安装坡度，安装时需要通过水平仪校准四个支撑点的高度差，保证床面横向坡度均匀，避免出现局部水流过快或过慢导致分选效率下降的问题。驱动端采用皮带轮减速搭配曲柄连杆的传动结构，电机输出的动力经过皮带轮一级减速后，带动偏心曲柄转动，再通过连杆将旋转运动转化为床面的直线往复运动，偏心距的大小直接决定床面的往复行程，更换不同偏心距的曲柄套就可以调整行程参数，适配不同物料的分选需求；驱动单元的底座采用分体式混凝土基座，

　　与床面的支撑支墩做结构分离，避免驱动端的振动传递到床面影响分选状态，皮带传动的结构还可以起到过载保护的作用，当床面运动卡滞时皮带会出现打滑，避免传动构件过载损坏。安装边界方面，整套结构的占地长度需要预留床面本体长度加上驱动端的安装空间，宽度方向需要预留两侧排料槽的安装位置，竖向空间需要预留支撑支墩高度、床面厚度以及上部给矿、给水管道的布置空间，安装时需要保证驱动端的连杆轴线与床面的运动方向完全同轴，避免出现偏磨导致运动阻力增大、床面运行异响的问题；床面的边缘采用耐磨封边结构，长期受水流冲刷、物料摩擦的位置可以更换耐磨衬板，延长床面的整体使用寿命。
