带手动调节轮的电机安装支撑底座结构

　　这套支撑结构主要用于工业生产场景中驱动单元的固定与位置微调，常见于小型物料输送线、实验室试验台、非标单机设备的动力端布置，能够在不拆解电机固定螺栓的前提下，通过侧方手轮完成电机输出轴与从动部件的中心距微调，适配三角带、平皮带等摩擦传动的张紧需求，也可用于链条传动的张紧度校准，避免传动件过松打滑或过紧加剧轴承磨损的问题。

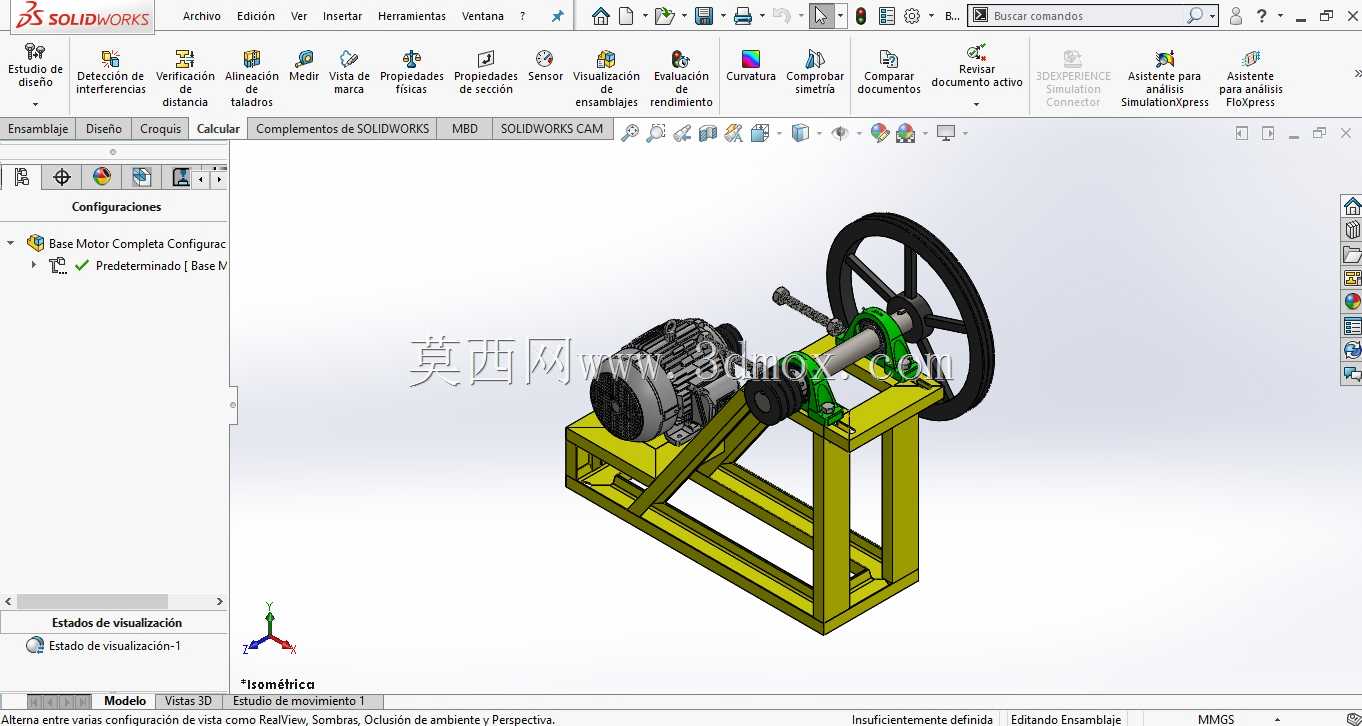

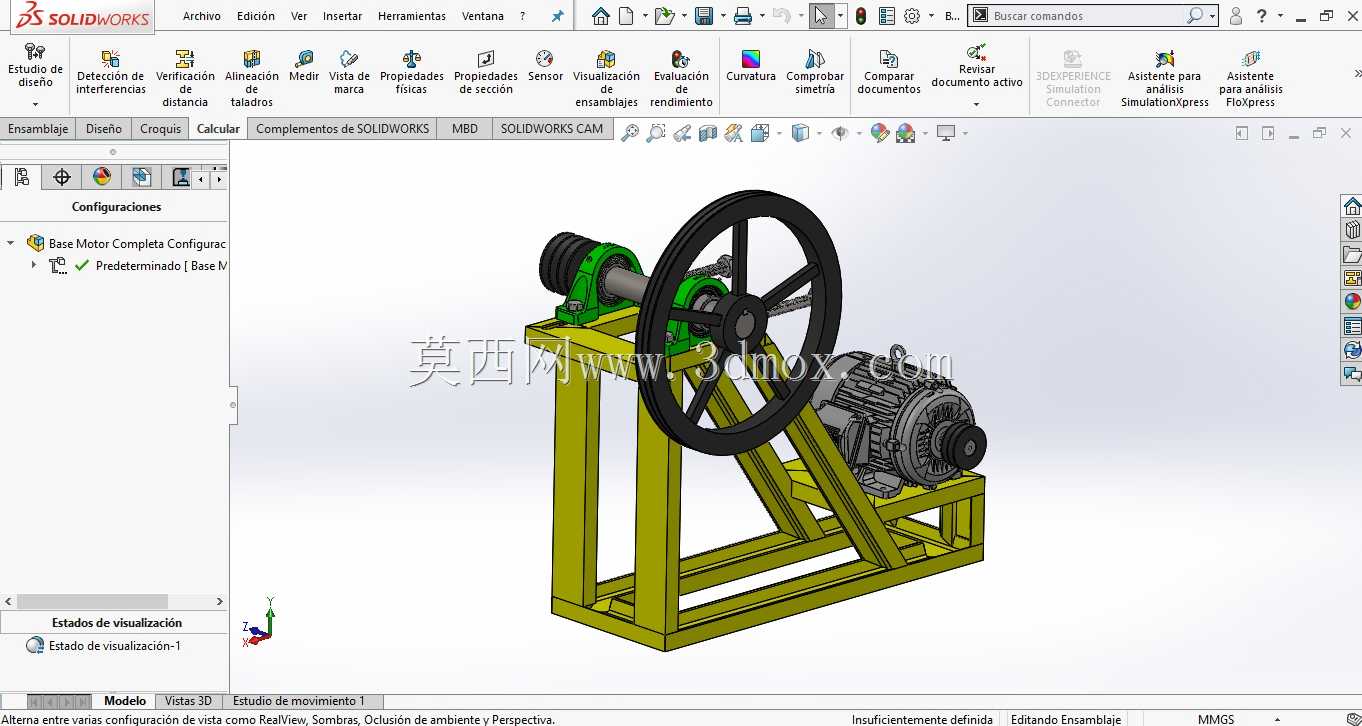

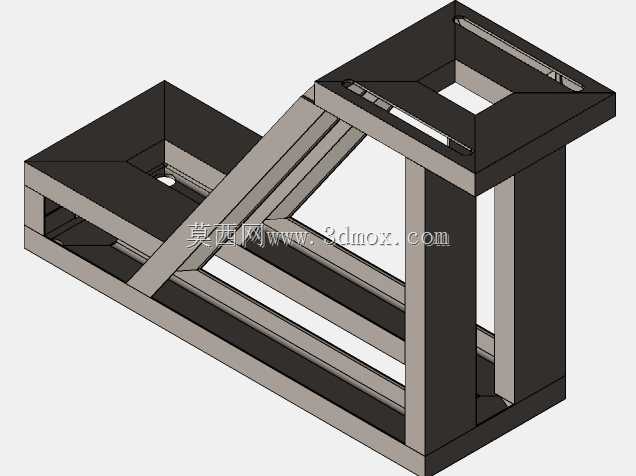

　　从结构组成来看，底部采用矩形钢管拼焊成斜撑式框架，相比纯水平矩形机架，斜向加强筋能够抵消电机运转时产生的径向振动力，尤其是带轮侧的交变载荷，减少机架长期受力后的焊缝开裂变形风险。机架上平面加工有长条形安装滑槽，电机固定脚通过T型螺栓嵌入滑槽内，可沿滑槽方向滑动调整位置，手轮侧配套梯形丝杠副，丝杠螺母与电机安装滑台刚性连接，转动手轮时即可通过丝杠传动带动滑台平稳平移，梯形丝杠具备自锁特性，调整到位后无需额外锁止结构即可固定位置，避免设备运行中滑台移位导致传动失效。手轮与丝杠之间设置有铜制滑动轴套，轴套通过螺栓固定在机架端部的立板上，既为丝杠提供径向支撑，也能减少丝杠转动时的磨损，长期使用后仅需更换轴套即可维护，无需整体更换机架构件。

　　设计过程中优先考虑了安装边界的适配性，机架底部预留了四个地脚安装孔，可通过膨胀螺栓固定在混凝土地面，也可通过螺栓连接在设备主机的安装平台上，底部框架的高度设置避开了常规车间地面的线缆沟槽、排液槽等凸起或凹陷结构，安装时无需额外垫高或找平。电机安装面的滑槽间距适配Y系列、YE2系列等常用中小型三相异步电机的安装脚尺寸，覆盖0.75kW到3kW功率段的电机安装需求，无需额外加工转接板即可直接固定。手轮的安装位置设置在机架侧方偏上位置，距离安装基准面的高度符合人体站立操作的舒适区间，操作人员无需弯腰或探身即可完成张紧度调节，手轮轮缘做了滚花处理，沾有少量油污时也能稳定转动，不会出现打滑脱手的情况。

　　从功能特性来看，这套结构除了基础的电机承载功能外，核心解决了传统电机底座调整时需要撬动电机、反复松紧固定螺栓的繁琐操作，调整过程中电机始终保持轴向平行度，不会出现偏斜导致带轮错位、皮带偏磨的问题。机架焊接后整体做了去应力退火处理，再进行安装面的铣削加工，保证安装平面的平面度误差控制在0.1mm以内，电机安装后不会出现安装脚悬空、受力不均导致的电机壳体变形、轴承异常磨损问题。传动丝杠的导程设置为4mm，手轮每转动一圈，滑台移动4mm，能够实现毫米级的精细调整，精准控制传动件的张紧力，尤其适合对传动精度有一定要求的轻载传动场景。

　　实际应用中，这类底座常配套在小型粮食加工设备、包装输送线、木工机械的动力端，相比一体式焊接固定的电机支架，后期维护更换皮带、调整传动中心距的效率提升60%以上，也减少了调整过程中敲击、撬动电机导致的电机端盖、输出轴损伤风险。机架的型材选型经过载荷校核，3kW电机满载运转时的最大静载荷加上动载系数，框架的变形量小于0.05mm，完全满足长期稳定运行的刚度要求，侧方的手轮外侧预留了安全防护空间，可按需加装金属防护罩，避免运转过程中人员误触转动部件引发安全隐患。
