矿用输送设备配套耳轴箱结构设计

　　在散料输送、矿山给料这类重载连续作业的工况场景里，耳轴箱是承担辊组承载、转动支撑的核心受力部件，很多现场维护人员对这类部件的认知往往停留在“装轴承的铁盒子”层面，但从结构设计的角度看，这个部件的每一处倒角、每一段壁厚、每一个安装面的平面度要求，都直接决定了整套辊组的运行寿命与现场运维的便捷程度。

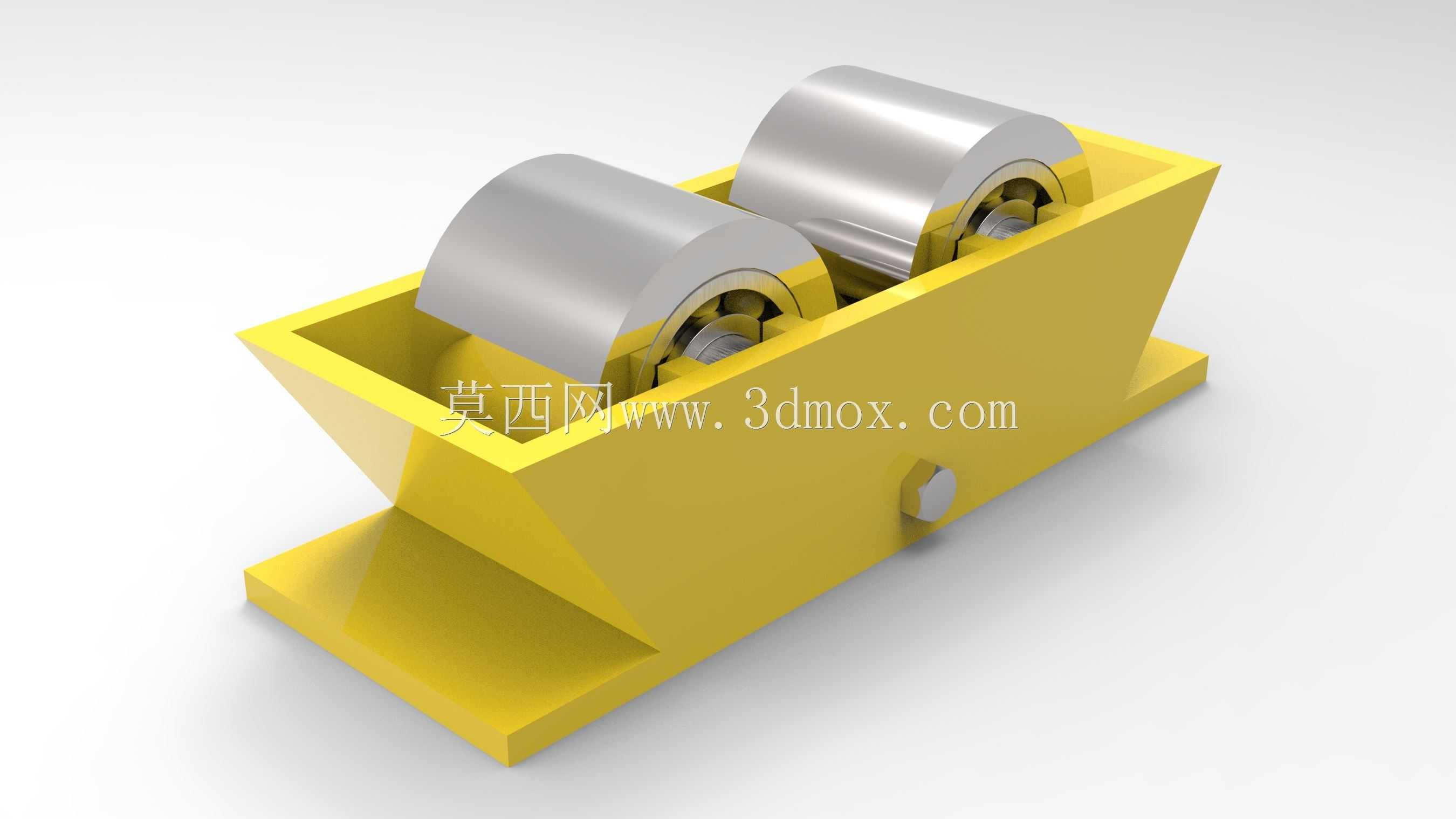

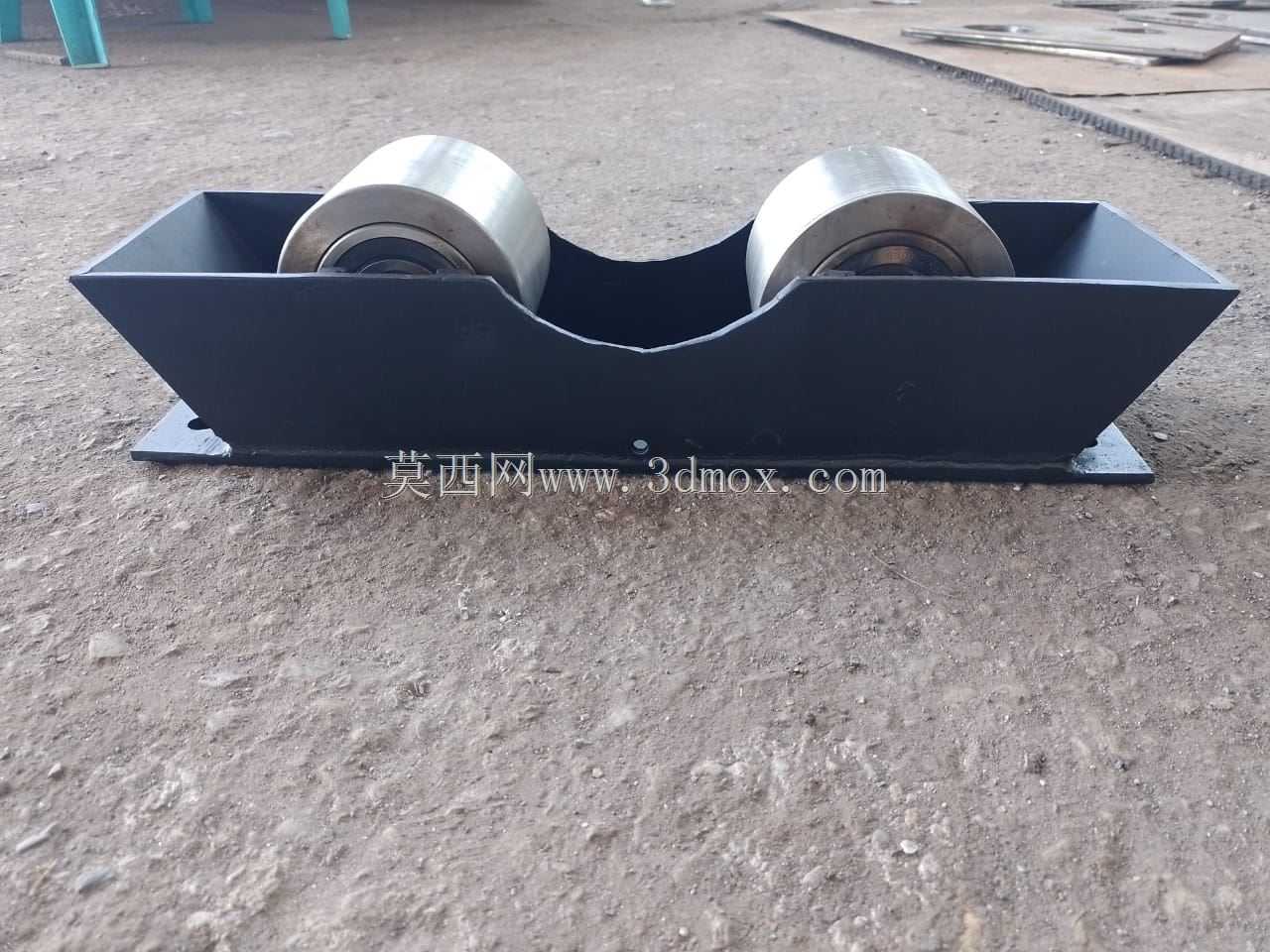

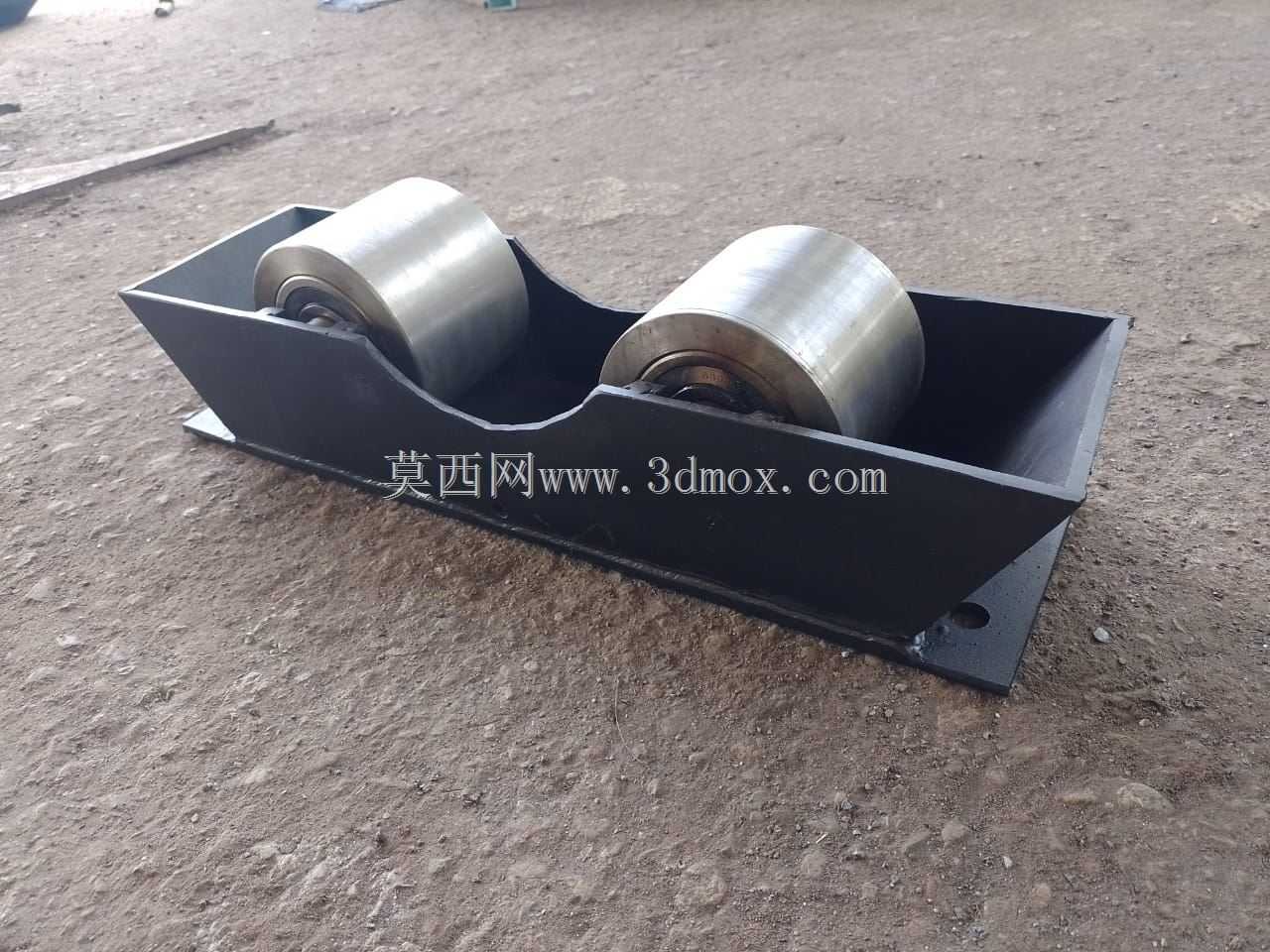

　　从实际使用场景出发，这类耳轴箱通常成对布置在输送槽体的两侧端板位置，内部嵌装两套调心滚子轴承，用来承托贯穿槽体的输送辊轴——和常见的剖分式轴承座不同，这种整体式斜槽结构的耳轴箱，是直接和槽体侧板焊接或螺栓紧固为一体的，箱体本身的上沿开口和槽体内部的料流通道完全贴合，不需要额外做密封挡料结构，就能避免散料落入轴承腔造成的磨粒磨损，这也是它在矿山、冶金散料输送线上被大量采用的核心原因。

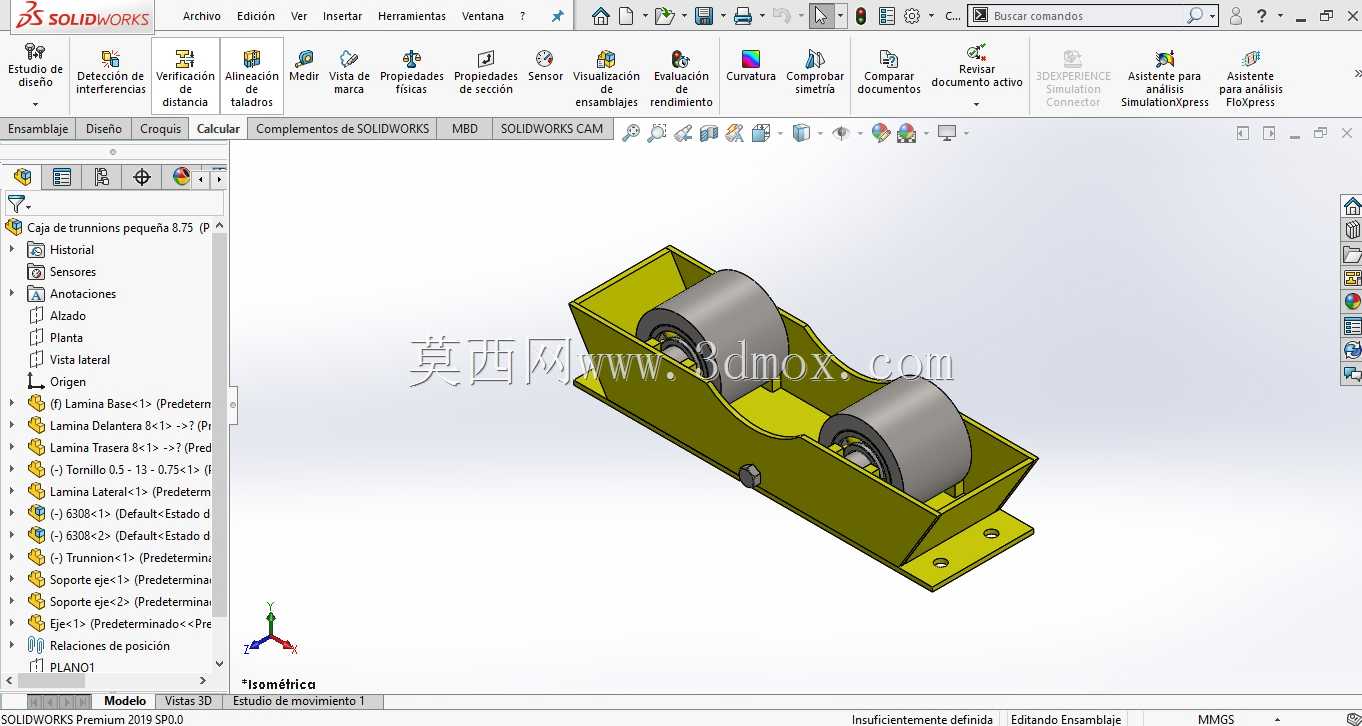

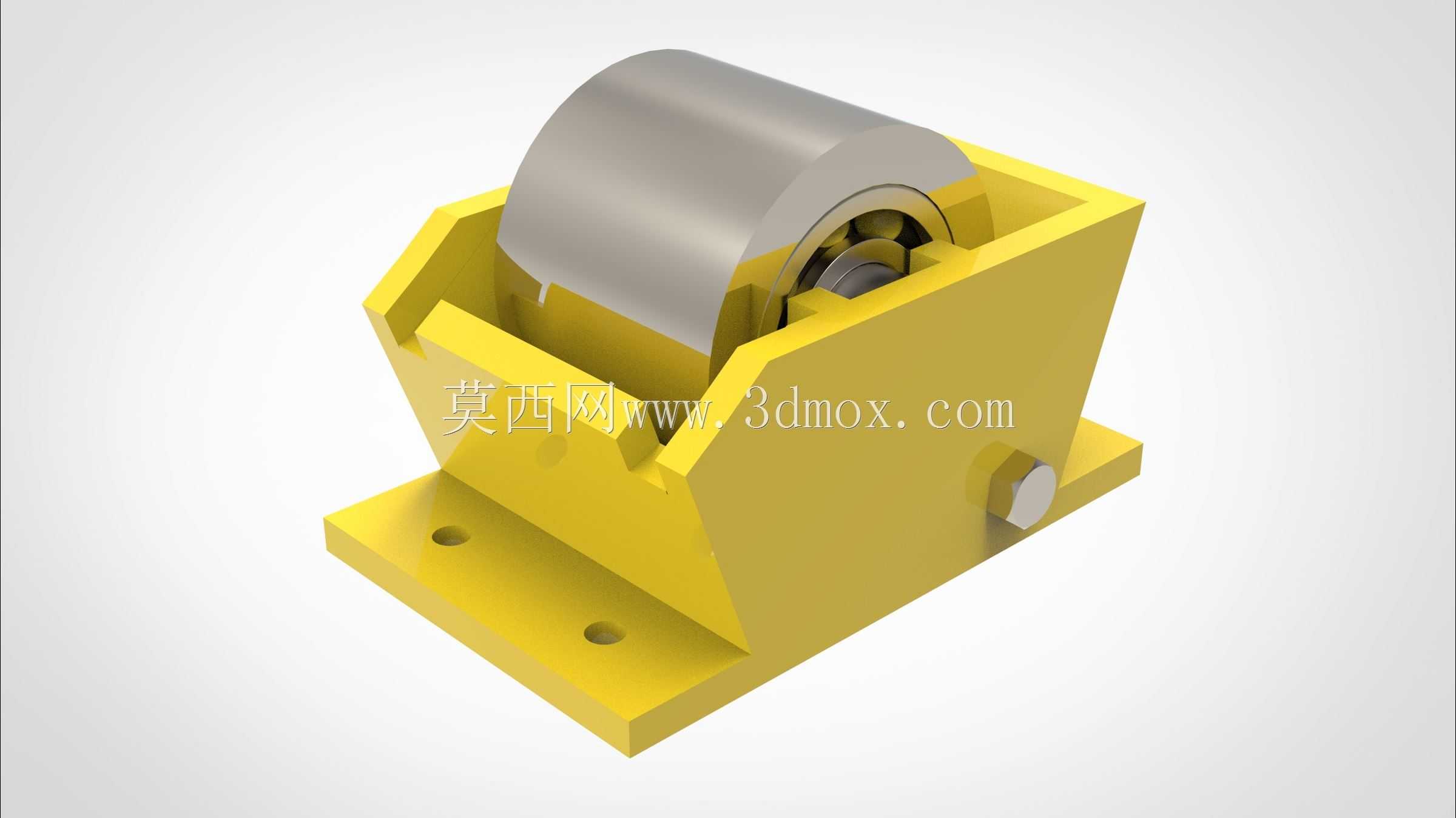

　　做这个结构的三维设计时，首先要明确的是安装边界的约束：箱体底部的安装底板是整个部件的定位基准，底板上的螺栓孔间距需要和现场机架的预留安装孔完全匹配，底板的厚度要根据辊组的额定承载来核算——通常承载10吨级辊组的耳轴箱，底板厚度不会低于20mm，避免长期受载后底板变形导致辊轴倾斜，出现皮带跑偏、辊面偏磨的问题。箱体的侧壁采用斜向收窄的结构，一方面是为了避让槽体内的料流轨迹，避免物料在箱体拐角处堆积卡滞，另一方面斜壁的结构相比直壁有更好的抗扭刚度，在辊组受偏载的时候，侧壁不会因为应力集中出现焊缝开裂的问题。

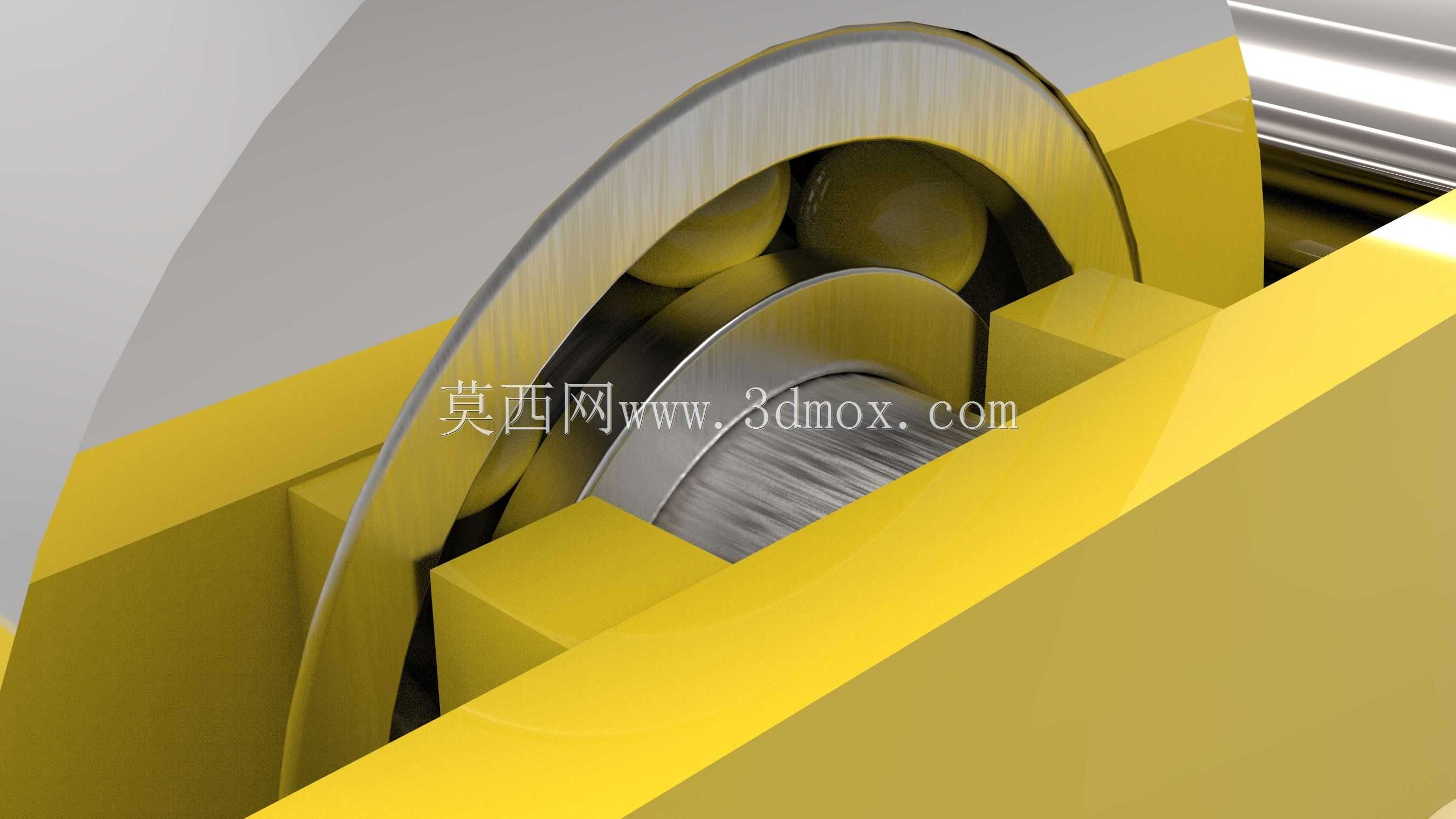

　　轴承腔的设计是整个耳轴箱的核心，腔体内径的公差要和所选轴承的外圈过盈配合公差匹配，腔底的定位台肩高度要严格控制，既要保证轴承外圈安装到位后有足够的轴向定位面，又不能台肩过高挡住轴承的密封件位置。很多新手设计时容易忽略轴承腔外侧的密封槽结构，这个位置需要预留毡圈油封或者骨架油封的安装位，槽的宽度、深度要和密封件的尺寸完全对应，否则现场安装时要么密封件装不进去，要么密封间隙过大起不到防尘效果——毕竟在矿山现场，粉尘进入轴承腔是轴承失效的第一诱因，密封结构的可靠性直接决定了部件的维护周期。

　　箱体侧面的油嘴安装孔也不能随意布置，位置要选在轴承腔的中上部，既保证注脂时润滑脂能顺利流入轴承滚动体区域，又要避开安装时和机架、槽体筋板干涉的位置，很多现场出现的轴承缺油失效，本质上都是设计时油嘴位置选得不合理，运维人员注脂时操作不便，长期漏注导致的。另外箱体两端的轴承腔要保证同轴度，设计时要以底板安装面为基准，标注两个轴承腔的同轴度公差，通常控制在0.05mm以内，否则辊轴穿装后会出现别劲的问题，运行时轴承温升过快，严重时甚至会出现辊轴抱死的故障。

　　从外形尺寸来看，这类耳轴箱的整体宽度要比配套辊子的轴径大出足够的安装操作空间，通常轴承腔外侧到箱体外壁的距离要留出至少30mm的操作空间，方便现场安装时敲击轴承、调整密封件的位置。箱体上沿的坡口结构是为了和槽体焊接时能焊透，设计时要标注焊接坡口的角度和钝边高度，避免现场焊接时出现虚焊、夹渣的缺陷，毕竟整个辊组的载荷最终都是通过这几道焊缝传递到槽体和机架上的，焊接强度的冗余量要留足，通常焊缝的焊脚高度不小于箱体侧壁的壁厚。

　　很多人做这类支撑部件的设计时，容易把重点全放在轴承选型和强度核算上，忽略了运维拆卸的需求——这个耳轴箱的轴承腔底部特意设计了拆卸工艺孔，平时用螺塞封堵，需要更换轴承时，只需要拧下螺塞，用铜棒从工艺孔处就能把轴承外圈顶出来，不需要用拉马硬撬，既降低了现场维护的难度，也能避免拆卸时损坏箱体的轴承腔配合面，延长整个部件的复用寿命。另外箱体底板上的安装孔采用长圆孔设计，安装时可以小范围调整耳轴箱的轴向位置，补偿机架加工、槽体焊接带来的尺寸误差，降低现场安装的对位难度，这也是从实际工程经验出发做的细节优化，毕竟现场加工的精度远达不到车间机加工的水平，适当的可调余量能大幅减少现场安装的工作量。

　　从受力角度分析，耳轴箱承受的载荷不只是辊子和物料的垂直重力，在输送设备启停、物料偏载的时候，还会承受轴向的冲击力和侧向的扭转力，所以箱体的拐角处都设计了铸造圆角或者焊接加强筋，避免直角位置出现应力集中——尤其是在重载工况下，应力集中的位置很容易在交变载荷下产生疲劳裂纹，最终导致箱体开裂。设计时通过有限元核算可以发现，在拐角处做R10以上的圆角过渡，能把局部应力峰值降低40%以上，这个细节不需要增加多少成本，却能大幅提升部件的可靠性。

　　和市面上常见的标准轴承座相比，这种和槽体适配的专用耳轴箱不需要额外的转接支架，整体集成度更高，安装后整体的刚度更好，在大冲击、高粉尘的恶劣工况下，运行稳定性要远高于通用轴承座的拼装结构。很多输送设备的现场故障，根源都在这类不起眼的支撑部件上，设计时多考虑一分现场的实际工况、多留一分安装维护的余量，就能让整套设备的无故障运行时间提升一个档次，这也是做机械结构设计最实在的价值——不需要多么花哨的结构，把每一个受力点、每一个安装细节、每一处运维需求考虑到位，做出来的部件就是好用、耐用的合格产品。
